简述滚齿机工作原理
滚齿机加工原理【解析】
滚齿机的工作原理？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.今天本小编想给大家介绍一种新的机器——滚齿机。
滚齿机是齿轮加工机床中应用最广泛的一种机床，在滚齿机上可切削直齿、斜齿圆柱齿轮，还可加工蜗轮、链轮等。
那么滚齿机要怎样进行来操作呢？原理是什么？它又有什么特点呢？接下来就让小编给大家分别介绍。
滚齿加工是在滚齿机上进行的，图8-70为滚齿机外形图。
滚刀安装在刀架上的滚刀杆上，刀架可沿着立柱垂直导轨上下移动。
工件则安装在心轴上。
滚齿时滚齿机必须有以下几个运动：1．切削运动（主运动）即滚刀的旋转运动，其切削速度由变速齿轮的传动比决定。
2．分齿运动即工件的旋转运动，其运动的速度必须和滚刀的旋转速度保持齿轮与齿条的啮合关系。
其运动关系由分齿挂轮的传动比来实现。
对于单线滚刀，当滚刀每转一转时，齿坯需转过一个齿的分度角度，即1/z转（z为被加工齿轮的齿数）。
3．垂直进给运动即滚刀沿工件轴线自上而下的垂直移动，这是保证切出整个齿宽所必须的运动，由进给挂轮的传动比再通过与滚刀架相连接的丝杆螺母来实现。
在滚齿时，必须保持滚刀刀齿的运动方向与被切齿轮的齿向一致，然而由于滚刀刀齿排列在一条螺旋线上，刀齿的方向与滚刀轴线并不垂直。
所以，必须把刀架扳转一个角度使之与齿轮的齿向协调。
滚切直齿轮时，扳转的角度就是滚刀的螺旋升角。
滚切斜齿轮时，还要根据斜齿轮的螺旋方向，以及螺旋角的大小来决定扳转角度的大小及扳转方向。
齿轮滚刀是一种专用刀具，每把滚刀可以加工模数相同而齿数不等的各种大小不同的直齿或斜齿渐开线外圆柱齿轮。
在滚齿机上除加工直齿、斜齿外圆柱齿轮外，也可以加工蜗轮、链轮。
但不能加工内齿轮。
对于加工双联齿轮和三联齿轮它也受到许多限制。
滚齿机工作总结
滚齿机工作总结
滚齿机是一种用于加工齿轮的机械设备，它的工作原理是通过滚压方式将齿轮的齿形加工出来。
在工业生产中，滚齿机扮演着非常重要的角色，它能够高效地加工出精密的齿轮，为各种机械设备提供了可靠的动力传递。
在滚齿机的工作中，需要注意许多细节和技术要点，下面就来总结一下滚齿机的工作要点。
首先，滚齿机的工作需要严格控制加工参数。
包括齿轮的模数、齿数、齿宽等参数，都需要根据设计要求进行精确的控制。
同时，还需要根据工件材料的硬度、韧性等特性来选择合适的切削速度、进给量等加工参数，确保加工出来的齿轮具有良好的质量。
其次，滚齿机的工作需要保证设备的稳定性。
在加工过程中，需要保证滚齿机的各个部件运转稳定，不出现振动、松动等问题。
只有设备稳定，才能保证加工出来的齿轮具有良好的精度和表面质量。
另外，滚齿机的工作还需要进行及时的检查和维护。
定期对滚齿机进行润滑、清洁等保养工作，及时发现并解决设备的故障问题，可以有效地延长设备的使用寿命，保证加工质量。
总的来说，滚齿机是一种非常重要的加工设备，它的工作对于齿轮的加工质量和生产效率有着重要的影响。
只有严格控制加工参数，保证设备的稳定性，进行及时的检查和维护，才能够保证滚齿机的工作效果。
希望通过以上总结，能够对滚齿机的工作有一个更全面的了解，为工程技术人员提供一些参考和借鉴。

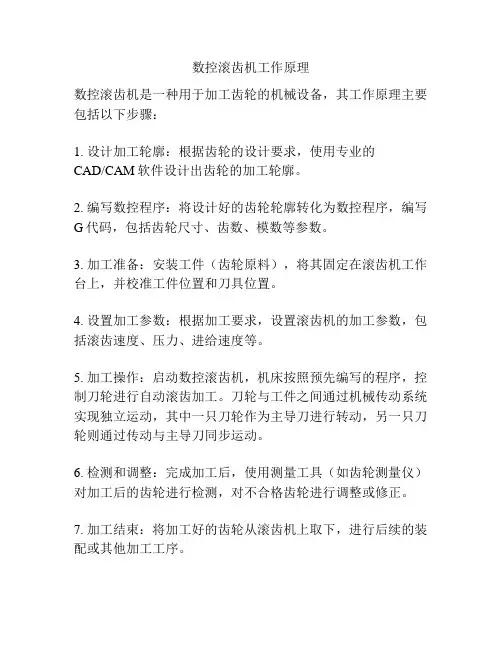

数控滚齿机工作原理
数控滚齿机工作原理
数控滚齿机是一种用于加工齿轮的机械设备，其工作原理主要包括以下步骤：
1. 设计加工轮廓：根据齿轮的设计要求，使用专业的
CAD/CAM软件设计出齿轮的加工轮廓。
2. 编写数控程序：将设计好的齿轮轮廓转化为数控程序，编写G代码，包括齿轮尺寸、齿数、模数等参数。
3. 加工准备：安装工件（齿轮原料），将其固定在滚齿机工作台上，并校准工件位置和刀具位置。
4. 设置加工参数：根据加工要求，设置滚齿机的加工参数，包括滚齿速度、压力、进给速度等。
5. 加工操作：启动数控滚齿机，机床按照预先编写的程序，控制刀轮进行自动滚齿加工。
刀轮与工件之间通过机械传动系统实现独立运动，其中一只刀轮作为主导刀进行转动，另一只刀轮则通过传动与主导刀同步运动。
6. 检测和调整：完成加工后，使用测量工具（如齿轮测量仪）对加工后的齿轮进行检测，对不合格齿轮进行调整或修正。
7. 加工结束：将加工好的齿轮从滚齿机上取下，进行后续的装配或其他加工工序。
总之，数控滚齿机通过数控编程和机械运动控制技术，实现对齿轮的精确加工，提高了加工效率和加工质量。

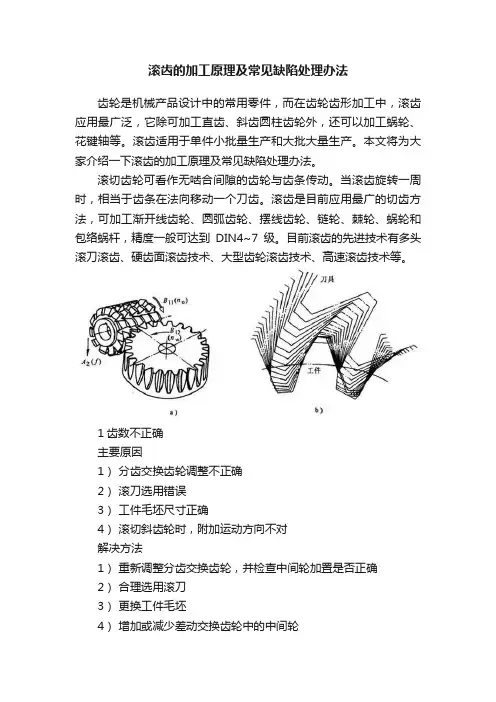

滚齿的加工原理及常见缺陷处理办法
滚齿的加工原理及常见缺陷处理办法齿轮是机械产品设计中的常用零件，而在齿轮齿形加工中，滚齿应用最广泛，它除可加工直齿、斜齿圆柱齿轮外，还可以加工蜗轮、花键轴等。
滚齿适用于单件小批量生产和大批大量生产。
本文将为大家介绍一下滚齿的加工原理及常见缺陷处理办法。
滚切齿轮可看作无啮合间隙的齿轮与齿条传动。
当滚齿旋转一周时，相当于齿条在法向移动一个刀齿。
滚齿是目前应用最广的切齿方法，可加工渐开线齿轮、圆弧齿轮、摆线齿轮、链轮、棘轮、蜗轮和包络蜗杆，精度一般可达到DIN4~7级。
目前滚齿的先进技术有多头滚刀滚齿、硬齿面滚齿技术、大型齿轮滚齿技术、高速滚齿技术等。
1齿数不正确主要原因1）分齿交换齿轮调整不正确2）滚刀选用错误3）工件毛坯尺寸正确4）滚切斜齿轮时，附加运动方向不对解决方法1）重新调整分齿交换齿轮，并检查中间轮加置是否正确2）合理选用滚刀3）更换工件毛坯4）增加或减少差动交换齿轮中的中间轮2齿形不正常——齿面出棱主要原因滚刀齿形误差太大或分齿无能无力瞬时速比较变化大，工件缺陷状况有四种1）滚刀刃磨后，刀齿等分性差2）滚刀轴向窜动林3）滚刀径向跳动大4）滚刀用钝解决方法主要方法：着眼于滚刀刃磨质量，滚刀安装精度以及机床主轴的几何精度：1）控制滚刀刃磨质量2）保证滚刀的安装精度，同时安装滚刀时不能敲击；垫圈端面平整；螺母端面要垂直；锥孔内部应清洁；托架装上后，不能留间隙3）复查机床主轴的旋转精度，并修复调整滚刀主轴轴承，尤其是止推垫片4）更换新刀3齿形不正常——齿形不对称主要原因1）滚刀安装不对中2）滚刀刃磨后，前刃面的径向误差大3）滚刀刃磨后，螺旋角或导程误差大4）滚刀安装角的误差太大解决方法1）用“啃刀花”法或刀规对刀2）控制滚刀刃磨质量3）重新调整滚刀的安装解4齿形不正常——齿形角不对主要原因1）滚刀本身的齿形角误差太大2）滚刀刃磨后，前刃面的径向性误差大3）滚刀安装角的误差大解决方法1）合理选用滚刀的精度2）控制滚刀的刃磨质量3）重新调整滚刀的安装角5齿形不正常——齿形周期性误差主要原因1）滚刀安装后，径向跳动或轴向窜动大2）机床工作台回转不均匀3）跨轮或分齿交换齿轮安装偏心或齿面磕碰4）刀架滑板有松动5）工件装夹不合理产生振摆解决方法1）控制滚刀的安装精度2）检查机床工作台分度蜗杆的轴向窜动，并调整修复之3）检查跨轮及分齿交换齿轮的安装及运转状况4）调整刀架滑板的塞铁5）合理选用工件装夹的正确方案6齿圈径向跳动超差主要原因工件内孔中心与机床工作台回转中心不重合（1）有关机床、夹具方面：•工作台径向跳动大•心轴磨损或径向跳动大•上下顶针有偏差或松动•夹具定位端面与工作台回转中心线不垂直•工作装夹元件，例如垫圈和并帽精度不够（2）有关工作方面：•工件定位孔直径超差•用找正工件外圆安装时，外圆与内孔的同轴度超差•工件夹紧刚性差解决方法着眼于控制机订工作台的回转精度与工件的正确安装（1）有关机床和夹具方面：•检查并修复工作台回转导轨•合理使用和保养工件心轴•修复后立柱及上顶针的精度•夹具定位端与工作台回转中心线不垂直•提高工件装夹元件精度，例如垫圈和并帽（2）有关工件方面：•控制工件定位孔的尺寸精度•控制工件外圆与内孔的同轴度误差•夹紧力应施于加工刚性足够的部件主要原因7齿圈径向跳动超差主要原因滚刀垂直进给方向与齿坯内孔轴线方向偏斜太大。
滚齿机(Y3150E)的工作原理介绍
滚齿机（Y3150E）的工作原理介绍一、Y3150E的意义Y——齿轮加工机床；3——滚齿机及铣齿机；1——小模数齿轮滚齿机；50——φ500（取1/10为50）；E——第五次改进。
二、滚齿机的刀具：齿轮滚刀1.切削部分的材料：作为刀具切削部分的材料，应具有下列几个方面的基本性能：（1）较高的常温和高温硬度；（2）必要的强度和韧性；（3）较高的耐磨性；（4）良好的热导性和耐热性；（5）较好的化学惰性。
2.刀体材料由于硬质合金材料比较昂贵，烧结和加工也比较困难，所以滚刀一般都做成非整体式结构。
材料应考虑到滚到的结构形式和工艺要求，并应具有较高的硬度。
可选用中碳合金钢40Cr、40CrNiMo、50CrV或工具钢T10A、T12A、9SiCr等。
对于焊接式滚刀，不仅应具有硬度高，变形小的性能，还应当有较好的可焊性，通常可用9SiCr等工具钢。
3.结构形式分为机夹式、焊接式和机夹——焊接式。
机夹式一般用于m10以内的滚刀。
结构比较复杂，加紧的可靠性较差。
焊接式结构简单，连接强度高，刀片烧结容易、材料节省，因此应用较广泛。
但焊接工艺复杂，焊接应力大，刀片和刀体易焊裂。
4.基本尺寸滚刀具有外径、孔径、长度等基本尺寸。
这些基本尺寸要根据滚刀的规格、用途、结构形式和机床条件等因素进行确定。
由于滚刀的结构形式和设计原则不同，各厂生产的滚刀的基本尺寸也不尽相同，没有统一标准。
为了避免刀杆的弯曲振动，滚刀应具有较大的孔径。
滚刀的长度由切削部分和轴台部分组成。
滚刀工作长度较短，为了便于制造，基本长度可按三圈完整螺纹计算。
5.刀齿的角度（1）前角试验和使用情况表明：随着滚刀负前角的增大，滚齿过程变得平稳。
刀齿的耐用度明显提高。
但是，负前角值越大，保证滚刀的齿形精度就越困难。
一般选用-30°左右的前角。
（2）后角由于刀刃切入齿面比较困难，而且刀齿具有负前角，为了使刀齿保持较好的锋利性，应采用较大的后角。
而且试验表明：刀具的耐用度随后角的增大而成比例的提高。

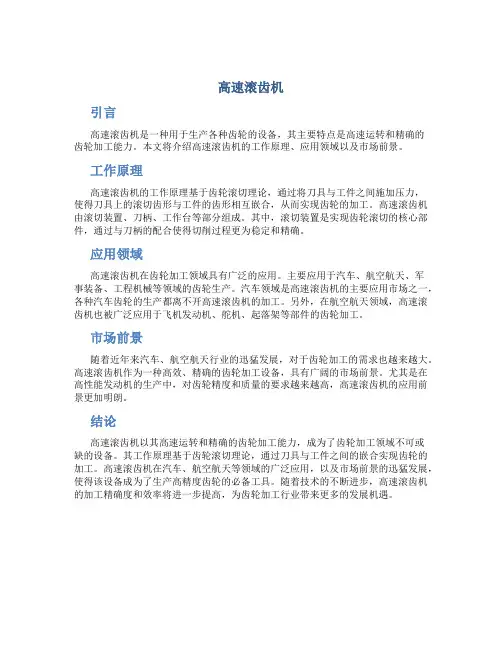

高速滚齿机
高速滚齿机
引言
高速滚齿机是一种用于生产各种齿轮的设备，其主要特点是高速运转和精确的
齿轮加工能力。
本文将介绍高速滚齿机的工作原理、应用领域以及市场前景。
工作原理
高速滚齿机的工作原理基于齿轮滚切理论，通过将刀具与工件之间施加压力，
使得刀具上的滚切齿形与工件的齿形相互嵌合，从而实现齿轮的加工。
高速滚齿机由滚切装置、刀柄、工作台等部分组成。
其中，滚切装置是实现齿轮滚切的核心部件，通过与刀柄的配合使得切削过程更为稳定和精确。
应用领域
高速滚齿机在齿轮加工领域具有广泛的应用。
主要应用于汽车、航空航天、军
事装备、工程机械等领域的齿轮生产。
汽车领域是高速滚齿机的主要应用市场之一，各种汽车齿轮的生产都离不开高速滚齿机的加工。
另外，在航空航天领域，高速滚齿机也被广泛应用于飞机发动机、舵机、起落架等部件的齿轮加工。
市场前景
随着近年来汽车、航空航天行业的迅猛发展，对于齿轮加工的需求也越来越大。
高速滚齿机作为一种高效、精确的齿轮加工设备，具有广阔的市场前景。
尤其是在高性能发动机的生产中，对齿轮精度和质量的要求越来越高，高速滚齿机的应用前景更加明朗。
结论
高速滚齿机以其高速运转和精确的齿轮加工能力，成为了齿轮加工领域不可或
缺的设备。
其工作原理基于齿轮滚切理论，通过刀具与工件之间的嵌合实现齿轮的加工。
高速滚齿机在汽车、航空航天等领域的广泛应用，以及市场前景的迅猛发展，使得该设备成为了生产高精度齿轮的必备工具。
随着技术的不断进步，高速滚齿机的加工精确度和效率将进一步提高，为齿轮加工行业带来更多的发展机遇。
滚齿机加工原理【详解】
滚齿机加工原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一．滚齿机介绍滚齿机是齿轮加工机床中应用最广泛的一种机床，在滚齿机上可切削直齿、斜齿圆柱齿轮，还可加工蜗轮、链轮等，这种机床使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。
广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。
齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，还有大量生产用高效机床加工精密齿轮高精度机床。
二．滚齿加工的工艺特点（1）加工精度高属于展成法的滚齿加工，不存在成形法铣齿的那种齿形曲线理论误差，所以分齿精度高，一般可加工8~7级精度的齿轮。
（2）生产率高滚齿加工属于连续切削，无辅助时间损失，生产率一般比铣齿、插齿高。
（3）一把滚刀可加工模数和压力角与滚刀相同而齿数不同的圆柱齿轮在齿轮齿形加工中，滚齿应用最广泛，它除可加工直齿、斜齿圆柱齿轮外，还可以加工蜗轮、花键轴等。
但一般不能加工内齿轮、扇形齿轮和相距很近的双联齿轮。
滚齿适用于单件小批量生产和大批大量生产。
三．滚齿加工原理根据齿轮的成形原理，综合考虑滚切中对机械进给系统跟随性、快速性的要求及改造成本等因素，在保留原普通滚齿机分齿传动链的基础上，按照数控理论中两坐标圆弧插补原理，对机床的刀架垂直进给运动和水平径向进给进行数控化控制改造，实现齿轮加工。
滚齿加工是按照展成法的原理来加工齿轮的。
用滚刀来加工齿轮相当于一对交错轴的螺旋齿轮啮合。
在这对啮合的齿轮副中，一个齿数很少、只有一个或几个，螺旋角很大，就演变成了一个蜗杆状齿轮，为了形成切削刃，在该齿轮垂直于螺旋线的方向上开出容屑槽，磨前、后刀面，形成切削刃和前、后角，于是就变成了滚刀。
滚齿原理
滚齿原理:滚齿加工是展成法原理来加工齿轮。
用滚刀来加工对轮相当于一对交错螺旋轮啮合。
这对啮合齿轮传动副中，一个齿轮齿数很少，一个或几个，螺旋角很大就演变成了一个蜗杆，再将蜗杆开槽并铲背，就成为齿轮滚刀。
齿轮滚刀螺旋线法向剖面各刀齿面也一根齿条，当滚刀连续转动时就相于一根无限长齿条沿刀具轴向连续移动。
，齿轮滚刀按给定切削速度作旋转运动时，工件则按齿轮齿条啮合关系传动（即当滚刀转一圈，相当于齿条移动一个或几个齿距，齿轮坏也相应转过一个或几个齿距），齿坏上切出齿槽，形成渐开线齿面，，如图所示。
，滚齿轮过程中，分布螺旋线滚刀各刀齿相继切出齿槽中一薄层金属，每个齿槽滚刀旋转中由几个刀齿依次切出，渐开线是展成法，成形运动是由滚刀旋转运动和工件旋轻快运动组成复合运动（B11+B12），,这个复合运动称为展成运动。
当滚刀与工件连续转动时，便工件整个圆周上依次切出所有齿槽。
这一过程中，齿面形成与齿轮分度是同时进行。
展成运动也就是分度运动。
由上所述，到渐开线齿廓和齿数，滚齿时，滚刀和工件之间必须保持严格相对运动关系，即当滚刀转过1时，工件相应转过K/Z（K为滚刀头数，Z为工件齿数。
）1、加工直齿圆柱齿轮传动原理用滚刀加工直齿圆柱齿轮必须具备以下两个运动：形成渐开线齿廓展成运动和形成直线齿面（导线）运动。
图是滚切直齿圆柱齿轮传动原理图。
(1)展成运动传运链渐开线文化部廓是由展成法形成，靠滚刀旋转运动B11和工件旋转运动B12组复合运动，，滚刀主轴和工作台传动链（刀具-4-5-U X-6-7-工作台）为展成运动传动链，由它保证工件和刀具之间严格运动关系。
其中置换机构U X,适于工作齿数和滚刀头数变化。
显然这是一条内联系传动链，要求传动比准确，要求滚刀和工件两者旋转方向必须符合一对交错轴螺旋齿轮啮合时相对运动方向。
当滚刀旋转方向一定时，工件旋转方向由滚刀螺旋方向确定。
（2）主运动传动链每一个表面成表运动都必须有一个外联系传动与动车源相联系，图中，展成运动外联系传动链为电动机-1-2-U V-3-4-滚刀。
