离心通风机的构造及其性能参数汇总
离心风机的工作原理和性能参数
离心风机的工作原理和性能参数离心风机是一种常用的风机类型，其工作原理是通过离心力将气体或气体颗粒带入风机内部，并通过离心力将气体或气体颗粒加速并排出。
离心风机的主要组成部分包括：进气口、离心叶轮、驱动装置、外壳以及出口。
进气口是气体或气体颗粒进入风机的出入口，离心叶轮是离心风机的核心部分，通过旋转产生离心力。
驱动装置可以使用电动机、发动机等不同的动力装置。
外壳是离心风机的外部包围结构，用于防止气体泄漏和噪音。
出口是离心风机的出口，气体或气体颗粒在离心力作用下从出口排出。
离心风机的工作原理可以分为叶片作用和离心力作用两个过程。
首先，当进入风机的气体或气体颗粒经过进气口后，被离心叶轮吸入。
离心叶轮由多个叶片组成，叶片的形状和排列方式可根据实际需求进行设计。
当离心叶轮旋转时，产生的离心力将气体或气体颗粒加速，并使其在离心叶轮的外缘被排出。
离心风机的性能参数包括风量、压力、效率和功率。
风量是指进入离心风机的气体或气体颗粒的流量，通常以立方米/小时或立方英尺/分钟为单位。
压力是指风机所产生的气体压力，以帕斯卡（Pa）或英制单位英寸水柱（inWC）表示。
效率是指离心风机的能量转化效率，即输出功率与输入功率之比。
功率是指驱动离心风机运转所需的能量，通常以瓦特（W）或马力（HP）表示。
离心风机的性能参数受多种因素影响，包括离心叶轮的形状和尺寸、驱动装置的性能、外壳的结构等。
离心叶轮的形状和尺寸是影响风量和压力的关键因素，较大尺寸的叶轮可以产生更大的离心力和更高的风量和压力。
驱动装置的性能和外壳的结构也会对离心风机的性能产生一定影响。
较高性能的驱动装置和优化的外壳结构可以提高离心风机的效率和能量转化效率。
总之，离心风机通过离心力将气体或气体颗粒带入并加速排出，其工作原理简单明了。
风机的性能参数包括风量、压力、效率和功率，这些参数受到离心叶轮、驱动装置和外壳等因素的影响。
了解离心风机的工作原理和性能参数对于正确选择和使用离心风机具有重要意义。
离心式通风机性能参数
pt pt 0 pt 0 0 1.2
离心式通风机的性能参数
三、功率 单位时间内所消耗的能量称为功率N，功率的单位用千瓦 来表示。通风机的有效功率（Ny千瓦）即：
Ny
式中： Q——通风机输送的风量，米3/秒； H——通风机产生的风压，毫米水柱； 102——千瓦与千克· 米/秒之间的换算关系系数，1千 瓦=102千克米/秒。
Ny N
100 %
通风机的有效功率反映了通风机工作的经济性。 后向叶片风机的效率一般在0.8~~0.9之间，前向叶片风机 的效率在0.6~~0.65之间。 同一台风机在一定的转速下，当风量和风压改变时，其效 率也随之改变，但其中必有一个最高效率点，最高效率时的 风量和风压称为最佳工况。 通风机在管道系统中工作时，它的风量与风压应尽可能等 于或接近最佳式况时的风量和风压，应注意使其实际运转效 率不低于最高效率的90 %。
离心式通风机的性能参数
二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度及 叶片形式有关，其关系可用下式表示： H=ρHv22 或： H=0.000334HD22n2
式中： H——通风机全压，毫米水柱； ρ——空气的密度，千克· 秒2/米4；当大气压强在760毫米汞柱，气温为20℃， ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下：
离心式通风机的性能参数
五、通风机的性能曲线 通风机的性能曲线一般有H—Q曲线，N—Q曲线，η—Q曲 线三种，这三种曲线常画在同一图上，统称为风机的特性曲线。 根据特性曲线，已知Q米3/时，H毫米水柱，N千瓦，η（%）中 的任何一值即可求得其它各值。
离心通风机的构造及其性能参数汇总
离心通风机的构造及其性能参数离心通风机的构造和单级离心泵相似。
它的机壳也是蜗牛形，但气体流通的断面有方形和固形两种，一般低、中压通风机多是方形（如图），高压的多为圆形。
叶片的数目比较多但长度较短。
低压通风机的叶片多是平直的，与轴心成辐射状安装。
中、高压通风机的叶片但是弯曲的，所以高压通风机的外形与结构与单能离心泵更为相似。
离心通风机的工作原理和离心泵的相似，即依靠叶轮的旋转运动，使气体获得能量，从而提高了压强。
离心通风机的主要性能参数有风量、风压、轴功率，下面分别说明：１） １） 风量单位时间内从风机出口排出的气体体积（以风机进口处的气体状态计），以Ｑ表示，单位为h m /3２） ２） 风压单位体积气体流过风机时所获得的能量，以H T 表示，单位为Pa m J =3/由于其单位与压强的单位相同，故称为风压。
图后的单位习惯上用mmH 2O 柱表示。
说明：① ① 风压由实验测定出。
一般通过测量风机进、出口处气体的流速和压强的数据依柏努利方程式计算。
② ② 性能表所载的风压指的是全风压。
若以31m 气体为基准，取进口为1-1’截面，出口为2-2’ 截面，列写出柏努利方程： ∑-+-+-+-==211212122)()(22f e T h u u p p g z z W H ρρρρ由于ρ与)(12z z -值均较小，g z z ρ)(12-可忽略，此外进出口管较短。
∑-21f h ρ也可忽略。
此外取截面1-1’位于风机进口外侧，u 1=0，所以 ρ2)(2212u p p H T +-=式中，)(12p p -为静风压Hst,ρ222u 为动风压，因此，全风压＝静风压＋动风压。
③ 风机的风压随进入风机的气体密度而变。
性能表所列风压为在20℃，Pa 510013.1⨯条件下面用空气测定。
操作条件与实验条件不符时，应将操作条件下的风压换成为实验条件下的风压，才能选择风机。
换算关系如下： '2.1'ρT T H H =式中，',T T H H ——分别表示实验条件下和操作条件下的风压，Pa 'ρ——操作条件下空气的密度，３） ３） 轴功率与效率离心通风机轴功率为：η1000QH N T = （kW ）式中，Ｑ——风量，s m /3T H ——风量，2/m N ——效率，因按全风压定出，故又称为全压效率。
离心式通风机的性能参数
离心式通风机的性能参数离心式通风机是一种常用的工业通风设备，它通过离心力将空气吸入并通过高速旋转的叶轮，然后排出室外。
离心式通风机的性能参数主要包括风量、压力、功率和效率等。
在以下1200字以上的文章中，将详细介绍离心式通风机的性能参数以及相关的概念和计算方法。
首先，风量是离心式通风机最重要的性能参数之一、风量指的是单位时间内通过通风机的气体体积，通常以标准立方米/小时（m³/h）为单位。
风量的大小取决于离心式通风机的叶轮尺寸、转速和叶轮叶片的数量以及系统的气体阻力等因素。
根据通风需求和工艺要求，选择合适的风量可以确保空气循环和排风的效果，同时也是计算其他性能参数的重要基础。
其次，压力是离心式通风机的另一个重要性能参数。
压力指的是通风机所产生的气体静压力或动压力，通常以帕斯卡（Pa）为单位。
静压力是指通过通风机流动的气体产生的压力，而动压力是指通风机的运动产生的气体压力。
压力的大小取决于通风机的设计和构造，包括叶轮形状、叶片布置、叶轮进出口的尺寸以及转速等因素。
压力参数是决定通风系统性能和风量分配的关键因素。
第三，功率是离心式通风机的能耗参数，通常以千瓦（kW）为单位。
功率是指通风机提供给气体流动所需的能量，包括驱动电机的输入功率和通风机内部能量损失的损耗。
功率的大小取决于通风机的设计和运行条件，如转速、叶轮直径、空气密度以及系统的气体阻力等因素。
合理选择通风机的功率可以提高通风系统的效率和节能性，减少能源消耗和运行成本。
最后，效率是衡量离心式通风机性能的重要参数之一、效率指的是通风机输入的电能转化为有效的风机输出能量的比例，通常以百分比表示。
效率的大小取决于通风机的设计和运行条件，如风量、压力、功率和叶轮的效率等因素。
通常来说，离心式通风机的效率越高，其性能越好，能源利用率也越高。
提高通风机的效率可以减少能源浪费和环境污染，同时也可以提高通风系统的经济性和可持续性。
在实际应用中，为了确保通风系统的正常运行和满足实际需求，除了以上述的性能参数外，还需要考虑其它因素，如噪音、可靠性、维护和安全等。
离心通风机的特性介绍
离心通风机的特性介绍一、风机按照工作原理分类风及按照工作原理分类可以分为：叶片式（离心式、轴流式、混流式）、容积式（往复式、回转式）两类。
二、风机按照出口压力分类风机按照出口压力可以分为：通风机（排气压力≤15Kpa）、鼓风机（15KPa＜排气压力≤290^340)Kpa）、压风机（＞290^340)Kpa）、真空泵（进气压力＜排气压力）。
注：排气压力一般为大气压力三、离心通风机工作原理离心通风机工作时，电动机带动叶轮旋转，使叶轮叶片间的气体在离心力的作用下由叶轮中心向四周运动，气体获得一定的压力能和动能。
当气体流经蜗壳时，由于截面逐渐增大，流速减慢，部分动能转化为压力能，气体从出风口进入管道。
在叶轮中心处，由于气体被甩出，形成一定的真空度（呈现负压），吸入口空气被吸入风机（实质是被大气压力压入风机）。
这样，随着电动机的旋转，空气源源不断地被吸入风机，而后从排出口排出，完成了送风的任务。
集流器 2-叶轮 3-机壳四、通风机的主要性能参数风机的性能参数是指风机在标准进气状态（风机进口处空气压力一般为一个标准大气压101325Pa，温度20摄氏度。
相对湿度为50%的气体）下的性能。
主要有：流量（风量）、通风机的全压、通风机的动压、通风机的静压、转速、功率、效率、功率等。
五、通风机的全压通风机的全压为单位体积气体流过风机叶轮所获得的能量，即通风机出口截面上的总压（静压和动压之和）与进口截面上的总压（静压和动压之和）之差。
六、通风机的动压和静压通风机的动压是指通风机出口截面上气体动能所表征的压力。
通风机的静压是指通风机的全压减去通风机的静压。
注：通风机的静压既不是通风机出口的静压，也不是通风机出口截面与进口截面上的静压差。
七、静压的有效功率在一般风机中，静压占全压的80%-90%。
在高压风机中，静压在全压占比更大，所以使用风机时，主要是利用它产生的静压，因而静压有效功率也能说明通风机的性能。
八、离心通风机的机构组成离心通风机的机构组成有过流部件（叶轮、蜗壳和出风口、集流器、等）、传动部件（主轴、轴承、带轮等）、支撑部件（轴承座、底座等）组成。

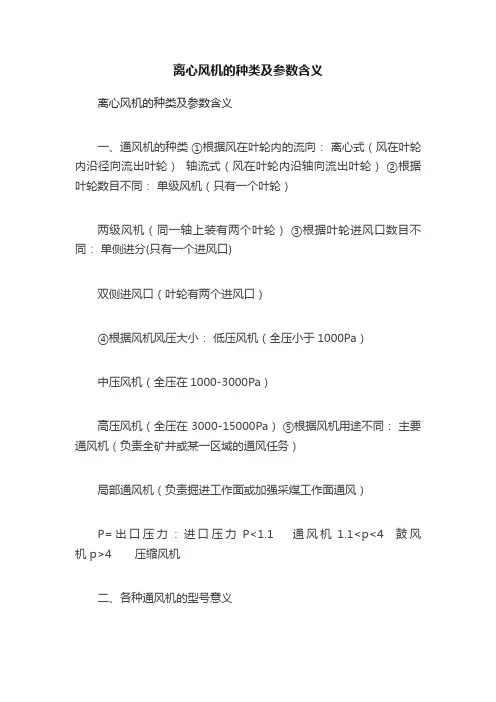

离心风机的种类及参数含义
离心风机的种类及参数含义离心风机的种类及参数含义一、通风机的种类①根据风在叶轮内的流向：离心式（风在叶轮内沿径向流出叶轮）轴流式（风在叶轮内沿轴向流出叶轮）②根据叶轮数目不同：单级风机（只有一个叶轮）两级风机（同一轴上装有两个叶轮）③根据叶轮进风口数目不同：单侧进分(只有一个进风口)双侧进风口（叶轮有两个进风口）④根据风机风压大小：低压风机（全压小于1000Pa）中压风机（全压在1000-3000Pa）高压风机（全压在3000-15000Pa）⑤根据风机用途不同：主要通风机（负责全矿井或某一区域的通风任务）局部通风机（负责掘进工作面或加强采煤工作面通风）P=出口压力：进口压力 P<1.1 通风机 1.1<p<4 鼓风机 p>4 压缩风机二、各种通风机的型号意义1、离心式风机离心风机型号的意义：由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机（鼓风机）“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1”、“2”表示，其中“0”代表双吸风机；“1”代表单吸风机；“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
例如：W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ... 第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径1.6米 12叶轮直径1.2米 10叶轮直径1.0米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连离心风机的型号，由基本型号和补充型号所组成。
离心式通风机参数大全
4-72、4-79离心风机
一、特性及应用
4-72、4-79离心式通风机，其效率和比A声级均达到或优于机械工业部制订的A级标准。
广泛应用于各类大中型工厂和民用建筑，大型场馆等通风场所。
4-72、4-79离心风机作一般通风换气用，输送空气或其它不含易燃易爆、无腐蚀性的气体，气体内无粘性物质，所含的尘土及硬质颗粒物不大于150 mg/m3，温度不超过80℃。
F4-72/79为防腐离心风机，用于输送有腐蚀性的气体，可用玻璃钢或钢板滚塑、不锈钢等为材质制作。
B4-72/79为防爆离心风机，用于输送易燃易爆的气体，电机配用隔爆电机，铸铝叶轮或非金属材料制成。
FB4-72/79为防腐防爆离心风机，用于输送有腐蚀性且易燃易爆的气体。
二、产品图片
三、性能参数表。
离心风机结构原理、性能参数、安装验收及常见故障
四、风机性能参数
3.1离心风机旋向
风机可制成顺转或逆转两种型式：从电机一端正视，如叶轮按顺时针方 向旋转称顺旋风机，以“顺”表示；按逆时针方向旋转称逆风机，以“逆” 表示。 风机的出口位置以机壳的出口角度表示：“顺”、“逆”均可制成0°、 45°、 90°、135°、180°、225°共六种角度。也可按用户的要求制成其 他的特殊角度。
离心风机的定义 风机在工作中，气流由风机轴向进入叶片空间，然后在叶轮的驱动下 一方面随叶轮旋转；另一方面在惯性的作用下提高能量，沿半径方向离开 叶轮，靠产生的离心力来做功的风机称为离心式风机。
二、风机分类
1.按工作原理分类
离心风机 叶片式风机 按 工 作 原 理 分 类
（叶片对流体做功）
轴流风机
往复式 容积式风机 （工作室容积 周期改变）
2.1叶轮
叶轮图例
2.2集风器
集风器的组成: 集流器装置在叶轮前，它使气流能均匀地充满叶轮的入口截面，并 且气流通过它时的阻力损失是最小的。 圆筒形：叶轮进口处会形成涡流区，直接从大气进气时效果更差。 圆锥形：好于圆筒形，但它太短，效果不佳。 弧 形：好于前两种。 锥弧形：最佳，高效风机基本上都采用此种集流器。
风机转速≤450rpm，选8极电机；451～799rpm，选6极电机；800～ 1500rpm，选4极电机；1500rpm以上的，选2极电机。
四、风机性能参数
2.1风机选型原则
综上所述： 风机选型应从下面这些因素综合考虑，以求找到一个最佳的平衡点。 效 率 稳定性 噪声
成本
风机及选配电机大小 合理选型
2.6.1离心风机轴承的保养
第一、及时补充和更换轴承润滑油： 经常检查轴承润滑油的状况，通过打开轴承盖检查润滑系统的数据是否在标 准范围内，检查了解润滑剂的计量，分布其品质，缺少润滑油就要及时补充， 润滑油太脏有杂质就要更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心通风机的构造及其性能参数
离心通风机的构造和单级离心泵相似。
它的机壳也是蜗牛形，但气体流通的断面有
方形和固形两种，一般低、中压通风机多是
方形（如图），高压的多为圆形。
叶片的数
目比较多但长度较短。
低压通风机的叶片多
是平直的，与轴心成辐射状安装。
中、高压
通风机的叶片但是弯曲的，所以高压通风机
的外形与结构与单能离心泵更为相似。
离心通风机的工作原理和离心泵的相似，即依靠叶轮的旋转运动，使气体获得能量，从而提高了压强。
离心通风机的主要性能参数有风量、风压、轴功率，下面分别说明：
１） １） 风量
单位时间内从风机出口排出的气体体积（以风机进口处的气体状态计），以Ｑ表示，单位为h m /3
２） ２） 风压
单位体积气体流过风机时所获得的能量，以H T 表示，单位为Pa m J =3
/
由于其单位与压强的单位相同，故称为风压。
图后的单位习惯上用mmH 2O 柱表示。
说明：
① ① 风压由实验测定出。
一般通过测量风机进、出口处气体的流速和压强的数据依柏努利方程式计算。
② ② 性能表所载的风压指的是全风压。
若以31m 气体为基准，取进口为1-1’截面，出口为2-2’ 截面，列写出柏努利方程： ∑-+-+-+-==211212122)()(2
2f e T h u u p p g z z W H ρρρρ
由于ρ与)(12z z -值均较小，g z z ρ)(12-可忽略，此外进出口管较短。
∑-21f h ρ
也可
忽略。
此外取截面1-1’位于风机进口外侧，u 1=0，所以 ρ2)(2
212u p p H T +-=
式中，)(12p p -为静风压Hst,ρ22
2u 为动风压，因此，全风压＝静风压＋动风压。
③ 风机的风压随进入风机的气体密度而变。
性能表所列风压为在20℃，Pa 5
10013.1⨯条件下面用空气测定。
操作条件与实验条件不符时，应将操作条件下的风压换成为实验条件下的风压，才能选择风机。
换算关系如下： '2.1'
ρT T H H =
式中，',T T H H ——分别表示实验条件下和操作条件下的风压，Pa 'ρ——操作条件下空气的密度，
３） ３） 轴功率与效率
离心通风机轴功率为：
η1000Q
H N T = （kW ）
式中，Ｑ——风量，s m /3
T H ——风量，2
/m N ——效率，因按全风压定出，故又称为全压效率。
上述性能参数也可通过特性曲线表示。
如图表示某种型号的风机在一定转速下，风 量Ｑ与风压H T 、静风压Hst 、轴功率Ｎ、效率 四者的关系。
