离心风机构造
离心风机构造
离心风机是一种广泛应用于工业、农业、建筑等领域的通风设备，其主要作用是将空气或气体吸入并通过旋转叶轮产生离心力，从而将空气或气体排出。
离心风机的构造包括进风口、叶轮、驱动装置、出风口等部分，下面将对其详细介绍。
一、进风口
进风口是离心风机的一个重要组成部分，其主要作用是将空气或气体吸入到离心风机中进行处理。
进风口的位置和形状可以根据实际需要进行设计，一般情况下，进风口位于离心风机的正面，并且具有流线型设计，以便更好地吸入空气或气体。
二、叶轮
叶轮是离心风机最核心的部分之一，其主要作用是通过旋转产生离心力，并将空气或气体排出。
叶轮一般由多个扇形叶片组成，并且可以根据实际需要进行不同形状和数量的设计。
在使用过程中，如果叶轮失衡或变形，则会导致振动和噪音增加，甚至损坏离心风机。
三、驱动装置
驱动装置是离心风机的另一个重要组成部分，其主要作用是提供叶轮
旋转所需的动力。
驱动装置一般由电机、减速器、联轴器等组成，其
中电机是主要的动力来源。
在使用过程中，需要根据实际需要选择适
当的电机功率和减速比例，以确保离心风机正常运行。
四、出风口
出风口是离心风机的最后一个组成部分，其主要作用是将处理好的空
气或气体排出到外界。
出风口可以采用不同形状和大小的设计，以便
更好地适应不同场合的使用需求。
在设计时需要注意出风口与进风口
之间的位置和距离关系，以确保空气或气体能够顺畅地流通。
五、其他相关构造
除了上述几个重要组成部分之外，离心风机还包括其他一些相关构造。
例如，在进风口和叶轮之间会设置导向板或导向环，以便更好地引导
空气或气体进入叶轮；在驱动装置中会设置传感器或保护装置，以便
实时监测离心风机的运行状态，并保护离心风机不受损坏。
综上所述，离心风机的构造包括进风口、叶轮、驱动装置、出风口等
部分。
这些组成部分共同作用，使得离心风机能够顺利地进行空气或
气体的处理和排出。
在使用过程中需要注意离心风机各部分之间的协调配合，以确保其正常运行和长期使用。
离心风扇叶的原理和结构
离心风扇叶的原理和结构
离心风扇是一种常见的风机类型，其原理和结构如下：
原理：离心风扇利用高速旋转的叶轮从进风口吸入气体（通常为空气），并将气体通过离心力排出。
离心力是通过叶轮顶部的空腔和底部的叶片间的压力差引起的，当气体进入叶轮后，由于叶片形状和高速旋转的作用，气体被迫向外圈移动，并产生离心力，最终通过出风口排出。
结构：离心风扇由以下几个主要部分组成：
1. 电机：提供离心风扇的动力，通常采用电动机驱动。
2. 叶轮：也称为鼓风机，是离心风扇的核心组件。
叶轮通常由金属或塑料制成，呈盘状或圆柱状，一端直接与电机轴连接。
叶轮上有多个叶片，叶片形状和数量的选择会影响风扇的性能。
3. 进风口：位于离心风扇的一侧，用于吸入气体。
通常有一个过滤器以防止灰尘和其他杂质进入风扇。
4. 出风口：位于风扇叶轮另一侧，从中排出吸入的气体。
5. 罩壳：将电机和叶轮包裹起来，保护内部机械部件，并通过出风口引导气体流动。
总的来说，离心风扇通过将气体吸入叶轮并通过离心力排出，实现气体的输送和流动。
这种结构和原理使离心风扇在通风、空调等领域得到广泛应用。

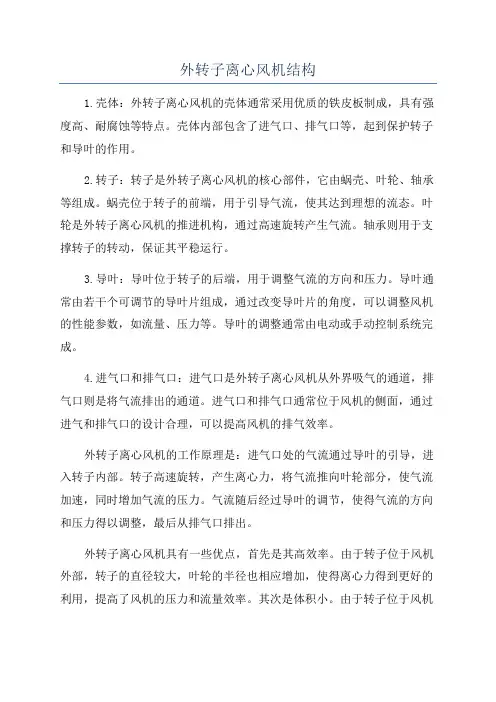

外转子离心风机结构
外转子离心风机结构1.壳体：外转子离心风机的壳体通常采用优质的铁皮板制成，具有强度高、耐腐蚀等特点。
壳体内部包含了进气口、排气口等，起到保护转子和导叶的作用。
2.转子：转子是外转子离心风机的核心部件，它由蜗壳、叶轮、轴承等组成。
蜗壳位于转子的前端，用于引导气流，使其达到理想的流态。
叶轮是外转子离心风机的推进机构，通过高速旋转产生气流。
轴承则用于支撑转子的转动，保证其平稳运行。
3.导叶：导叶位于转子的后端，用于调整气流的方向和压力。
导叶通常由若干个可调节的导叶片组成，通过改变导叶片的角度，可以调整风机的性能参数，如流量、压力等。
导叶的调整通常由电动或手动控制系统完成。
4.进气口和排气口：进气口是外转子离心风机从外界吸气的通道，排气口则是将气流排出的通道。
进气口和排气口通常位于风机的侧面，通过进气和排气口的设计合理，可以提高风机的排气效率。
外转子离心风机的工作原理是：进气口处的气流通过导叶的引导，进入转子内部。
转子高速旋转，产生离心力，将气流推向叶轮部分，使气流加速，同时增加气流的压力。
气流随后经过导叶的调节，使得气流的方向和压力得以调整，最后从排气口排出。
外转子离心风机具有一些优点，首先是其高效率。
由于转子位于风机外部，转子的直径较大，叶轮的半径也相应增加，使得离心力得到更好的利用，提高了风机的压力和流量效率。
其次是体积小。
由于转子位于风机外部，减小了转子与壳体之间的间隙，使得风机的整体尺寸更小。
此外，外转子离心风机具有运行平稳、噪音低等优点。
综上所述，外转子离心风机是一种结构紧凑、高效率的离心风机。
通过其独特的壳体、转子、导叶、进气口、排气口等组成，它能够在工业、建筑等领域中起到高效、稳定的通风、送风作用。

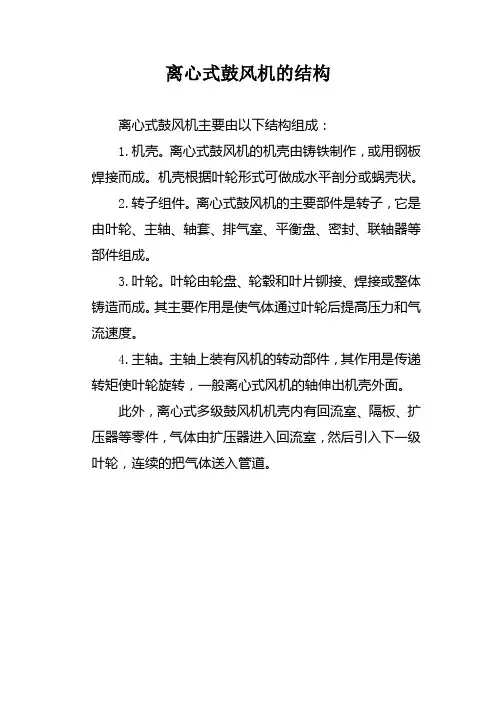

离心式鼓风机的结构
离心式鼓风机的结构
离心式鼓风机主要由以下结构组成：
1.机壳。
离心式鼓风机的机壳由铸铁制作，或用钢板焊接而成。
机壳根据叶轮形式可做成水平剖分或蜗壳状。
2.转子组件。
离心式鼓风机的主要部件是转子，它是由叶轮、主轴、轴套、排气室、平衡盘、密封、联轴器等部件组成。
3.叶轮。
叶轮由轮盘、轮毂和叶片铆接、焊接或整体铸造而成。
其主要作用是使气体通过叶轮后提高压力和气流速度。
4.主轴。
主轴上装有风机的转动部件，其作用是传递转矩使叶轮旋转，一般离心式风机的轴伸出机壳外面。
此外，离心式多级鼓风机机壳内有回流室、隔板、扩压器等零件，气体由扩压器进入回流室，然后引入下一级叶轮，连续的把气体送入管道。
离心风机内部结构
离心风机内部结构
离心风机是一种常见的工业设备，它的主要作用是将气体或气体混合物从一个地方输送到另一个地方。
离心风机的内部结构非常复杂，通常由进气口、叶轮、导叶、排气口、轴承和电机等部分组成。
进气口：离心风机的进气口通常位于风机的前端，它的作用是将气体或气体混合物引入风机内部。
进气口的大小和形状会影响风机的性能和效率。
叶轮：离心风机的叶轮是其最重要的部分之一，它通常由多个叶片组成，叶片的数量和形状会影响风机的性能和效率。
当电机带动叶轮旋转时，气体或气体混合物会被吸入叶轮，并在叶片的作用下产生离心力，从而被推向风机的出口。
导叶：离心风机的导叶通常位于叶轮的后面，它的作用是引导气体或气体混合物流向风机的出口。
导叶的形状和角度会影响风机的性能和效率。
排气口：离心风机的排气口通常位于风机的后端，它的作用是将气体或气体混合物排出风机。
排气口的大小和形状会影响风机的性能和效率。
轴承：离心风机的轴承通常位于叶轮和电机之间，它的作用是支撑叶轮并减少摩擦。
轴承的质量和性能会影响风机的寿命和效率。
电机：离心风机的电机通常位于轴承的后面，它的作用是带动叶轮旋转。
电机的功率和效率会影响风机的性能和效率。
总之，离心风机的内部结构非常复杂，各个部分之间相互作用，共同完成气体或气体混合物的输送任务。
在实际应用中，需要根据具体的要求选择合适的离心风机，并对其内部结构进行优化和调整，以达到最佳的性能和效率。
离心风机的结构
离心风机的结构离心风机是一种常见的风力设备，主要用于输送气体和增加气体的压力。
它的结构设计简单，但却非常有效。
下面将详细介绍离心风机的结构及工作原理。
1. 外壳：离心风机的外壳通常由金属或塑料制成，用于固定内部的零部件并保护风机免受外部环境的影响。
外壳的设计通常采用流线型，以减少气体在进出口处的阻力，提高风机的效率。
2. 叶轮：叶轮是离心风机中最重要的部件之一，它负责将气体加速并转移能量。
叶轮通常由金属制成，具有多个叶片，这些叶片的形状和角度经过精确设计，以确保气体能够顺利通过并获得最大的动能。
3. 驱动装置：离心风机的驱动装置通常包括电机和传动装置。
电机负责提供动力，传动装置则将电机的旋转运动传递给叶轮。
传动装置通常采用皮带、联轴器或直接连接的方式。
4. 进出口：离心风机的进出口是气体进出的通道，进口处的气体经过叶轮加速后，通过出口处排出。
进出口的设计也非常重要，它们的尺寸和形状需要根据具体的工作要求来确定，以确保风机能够正常运行。
5. 支撑结构：离心风机的支撑结构用于支撑整个设备，并将其固定在所需的位置。
支撑结构通常由金属或混凝土制成，具有足够的强度和稳定性，以确保风机在运行过程中不会发生倾斜或晃动。
离心风机的工作原理如下：当电机启动时，驱动装置将转动能量传递给叶轮，叶轮开始加速并将气体抛出。
由于叶轮的旋转运动产生了离心力，气体被迫沿着叶轮的外边缘加速运动，最终被排出风机。
这样就实现了气体的输送和增压。
总的来说，离心风机的结构简单而有效，通过合理设计和精密制造，能够实现高效的气体输送和增压。
在工业生产和生活中，离心风机被广泛应用于通风、空调、换气等领域，为人们创造了舒适的生活和工作环境。
离心式风机内部结构
离心式风机是一种常见的流体机械设备，其内部结构经过精心设计，以实现高效的空气或气体流动。
以下是关于离心式风机内部结构的详细描述：一、基本构造离心式风机主要由进风口、叶轮、机壳、轴承和驱动机构等组成。
进风口负责引导流体进入风机；叶轮是风机的核心部件，负责产生离心力以驱动流体；机壳则起到支撑和导向的作用，确保流体按照预定的路径流动；轴承和驱动机构则负责支撑叶轮的旋转，并提供必要的动力。
二、叶轮结构叶轮是离心式风机的关键部件，通常由一系列弯曲的叶片和一个中心轮毂组成。
叶片的形状和角度经过精确计算，以在旋转时产生最大的离心力。
叶轮的材质通常为金属或塑料，具有足够的强度和刚性，以承受高速旋转时的离心力。
在叶轮的设计中，还需要考虑流体的特性，如密度、粘度和压缩性等。
这些因素会影响叶轮的效率和性能。
为了提高叶轮的效率，叶片表面通常会进行特殊处理，如抛光或涂层，以减小流体与叶片表面的摩擦阻力。
三、机壳结构机壳是离心式风机的另一个重要部件，它负责支撑叶轮并提供流体通道。
机壳的形状和尺寸根据风机的用途和性能要求而设计，通常有圆形、方形或矩形等多种形状。
机壳的材质通常为金属或塑料，具有足够的强度和密封性，以确保流体不会泄漏。
在机壳的设计中，还需要考虑流体的流动特性和噪声控制。
为了降低噪声，机壳内部通常会设置消音材料或结构，以吸收和隔离噪声。
此外，机壳还需要设置适当的检修口和排污口，以方便维护和清洁。
四、轴承和驱动机构轴承和驱动机构是离心式风机的动力来源，负责支撑叶轮的旋转并提供必要的动力。
轴承通常采用滚动轴承或滑动轴承，具有足够的承载能力和耐磨性，以确保叶轮在高速旋转时的稳定性。
驱动机构通常为电动机或内燃机，根据风机的用途和性能要求选择适当的型号和规格。
驱动机构与叶轮之间通过联轴器或皮带传动等方式连接，以确保动力的平稳传递。
五、其他辅助部件除了上述主要部件外，离心式风机还可能包括一些辅助部件，如密封件、减震器、温控装置等。
离心风机结构形式
离心风机结构形式
离心风机是一种通过离心力产生气流的机械设备，结构形式主要分为
一次输送式和再循环式两种形式。
一次输送式离心风机结构形式主要由壳体、叶轮、电机和支承部分组成。
壳体是离心风机的外壳，一般采用钢板焊接而成，具有良好的刚性和
密封性能。
叶轮是离心风机的核心部件，一般由多片叶片组成，固定在转
轴上。
电机是为离心风机提供动力的关键部件，通常安装在壳体外部。
支
承部分包括轴承和轴封，轴承用于支撑叶轮和电机，轴封用于防止气体泄漏。
再循环式离心风机结构形式主要由壳体、叶轮、电机、支承部分和加
热器组成。
壳体和叶轮的结构形式与一次输送式离心风机相似，但再循环
式离心风机通常增加了加热器。
加热器通常安装在离心风机的进风口处，
通过加热元件对进入风机的气体进行加热，提高气体温度。
这种结构形式
主要用于需要对气体进行加热的应用场景，例如空调系统。
除了以上两种主要结构形式外，还有一些其他的离心风机结构形式，
如多级离心风机、变风量离心风机等。
多级离心风机是一种通过多个叶轮
级联组成的离心风机，可以提供更大的风量和压力。
变风量离心风机是一
种可以根据需要进行风量调节的离心风机，通常通过变频器控制电机转速
实现。
总的来说，离心风机的结构形式多样，可以根据具体的应用需求选择
不同的结构形式。
无论是一次输送式、再循环式还是其他形式的离心风机，其主要组成部件包括壳体、叶轮、电机和支承部分。
不同的结构形式具有
不同的特点和适用场景，可以满足不同需求的气流输送和处理。
离心风机的工作原理及结构
径向式叶片的特性，介于后向式和前向式之间。
一台通风机，它的宽度相同，外表面呈螺旋形，从起始处到终止处平滑加大，气体通过的断面逐加大，使气体在流动过程中动压头转化为静压头。
ห้องสมุดไป่ตู้
离心风机所产生的压强在0.98~2.94kPa(100~300mmH2O)之间，称之为中压风机；压强<0.98kPa(100mmH2O),称为低压风机；压强>2.94kPa(300mmH2O)时，称为高压风机，一般除尘系统采用中压风机，离心式通风机所产生的压强一般不大于14.71kPa(1500mmH2O)
采用后向式叶片,转动时呈流线型,气体与叶片之间的撞击轻,能量的损失较少、噪声较小，效率较高。但后向式叶片甩出去的气体流速较低，气体获得的动压较低，从风机排出去之后静压也较低。
采用前向式叶片，转动时气流不平稳，撞击剧烈，能量损失大、噪声大、较率低。但前向式叶片甩出去的气体流速高，在风机的出口处可以获得较大的静压。
离心风机的构造如图所示。它的主要部件是机壳、叶轮、机轴、吸气口、排气口。叶轮在旋转时产生离心力,将空气从叶轮中甩出，汇集在机壳中，压力高，从出风口排出。叶轮中的空气被排出后，形成了负压，抽吸着外界气体向风机内补充。叶轮上叶片的型式对通风机的性能影响很大,在叶片的端头处旋转的轨迹上向前方做一切线,再从叶片本身的端头处做一切线,两条切线的交角俄用β表示, β>90°称为后向式叶片, β<90°称为前向式叶片, β接近于90°称为径向式叶片。
离心式风机的主要部件
离心式风机的主要部件离心风机的主要部件与离心泵类似。
气体由进气箱引入，通过导流器调节进风量，然后经过集流器引人叶轮吸入口。
流出叶轮的气体由蜗壳汇集起来经扩压器升压后引出。
不宜采用多级叶轮。
离心式风机输送气体时，一般的增压范围在9.807kPa（1000mmH2O）以下。
下面仅结合风机本身的特点进行论述。
1)叶轮叶轮是离心泵风机传递能量的主要部件，它由前盘、后盘、叶片及轮毂等組成（见图2-2）。
叶片有后向式、径向式和前向式等如图4-21所示，后向式叶片形状又分为机翼型和圆弧型等。
机翼型叶片具有良好的空气动力特性，效率高、强度好、刚性大，但制造工艺复杂，输送含尘浓度高的气体时，叶片容易磨损。
圆弧型叶片如对空气动力特性能进行优化，其效率会接近机翼型叶片。
还有一种后向平板叶片，其制造简单，但流动特性较差，效率低。
在后向叶片中，对于大型离心风机多采用机翼形叶片，而对于中、小型离心风机，则以采用圆弧形和平板形叶片为宜。
图4-21离心式风机叶轮型式（a）前向叶型叶轮（b）多叶前向叶型叶轮（c）圆弧型叶轮（d）径向弧形叶轮（e）径向直叶式叶轮（f）机翼型叶轮叶轮前盘的形式有平直前盘、锥形前盘和弧形前盘三种，如图4-22所示。
平直前盘制造简单，但气流进口后分离损失较大，因而风机效率低。
弧形前盘制造工艺复杂，但气流进口后分离损失较小，因而风机效率高。
锥形前盘介于两者之间。
高效离心风机前盘采用弧形前盘。
（a）（b）（c）图4-22前盘形式（a）平直前盘（b）锥形前盘（c）弧形前盘2)集流器风机在叶轮前装置进口集流器，集流器的作用是保证气流能均勻地分布在叶轮入口断面，达到进口所要求的速度值，并在气流损失最小的情况下进入叶轮。
集流器形式有圆柱形，圆锥形，弧形，锥柱形，弧筒形和锥弧形等，如图4-23所示。
弧形，锥弧形性能好，被大型风机所采用以提髙风机效率，高效风机基本上都采用锥弧形集流器。
吸入口形状应尽可能符合叶轮进口附近气流的流动状况，以避免漏流及引起的损失。
离心风机的结构
离心风机的结构
离心风机是一种广泛应用于通风、空调和工业生产中的设备。
它的主要作用是将空气或气体通过旋转叶轮产生的离心力推动到出口处，从而形成气流。
下面我们来了解一下离心风机的结构。
1.外壳：离心风机的外壳通常由钢板制成，它的主要作用是保护内部部件，并将进口端和出口端分开。
外壳上还会有进气口和排气口，以便引入或排出气体。
2.叶轮：离心风机的核心部件是叶轮，它通常由多个弯曲叶片组成。
当电机带动叶轮旋转时，空气或气体被吸入并被推向出口。
不同类型的离心风机使用不同形状和尺寸的叶轮。
3.驱动装置：驱动装置包括电机、皮带、联轴器等零件，其作用是将电能转化为机械能，并传递给叶轮使其旋转。
4.支撑架：支撑架用于固定整个离心风机装置，并支撑其重量。
支撑架通常由钢材或铝材制成，具有较高的强度和稳定性。
5.进气道：进气道是离心风机的一部分，其作用是将空气或气体引入叶轮。
进气道通常由圆形或方形管道组成。
6.出口：离心风机的出口通常由一个管道或一个喉咙组成。
当空气或气体通过叶轮推动到出口时，它们会被推向出口并形成一股强大的气流。
总之，离心风机是由外壳、叶轮、驱动装置、支撑架、进气道和出口
等部件组成。
这些部件协同工作，将电能转化为机械能，并将空气或
气体推向出口，从而实现通风、空调和工业生产等应用。
