公路涉路工程安全评价报告编制标准PPT课件
公路涉路工程安全评价报告编制标准(PPT42页)
法律法规条文
• 《公路安全保护条例》
• 第二十七条 进行下列涉路施工活动，建设单位应当向公路管理机 构提出申请：（一）因修建铁路、机场、供电、水利、通信等建 设工程需要占用、挖掘公路、公路用地或者使公路改线；（二） 跨越、穿越公路修建桥梁、渡槽或者架设、埋设管道、电缆等设 施；（三）在公路用地范围内架设、埋设管道、电缆等设施； （四）利用公路桥梁、公路隧道、涵洞铺设电缆等设施；（五） 利用跨越公路的设施悬挂非公路标志；（六）在公路上增设或者 改造平面交叉道口；（七）在公路建筑控制区内埋设管道、电缆 等设施。
公路涉路工程安全 评价报告编制标准
（内部培训资料、谢绝外传）
涉路项目类型及定义
1）跨越式涉路：跨越式涉路工程主要指公路、铁路以及各类管线等从公路以 及公路结构物上部架空通过的建设工程。
2）穿越式涉路：穿越式涉路工程主要指从公路路面或桥涵下部通过的涉路工 程，主要包括铁路、公路、城市道路穿越，电力、通信等线缆穿越，石油、燃 气、给排水等管道穿越，水利涵洞穿越，河道疏浚拓宽等建设工程。
程地质纵断面、土层分布表、不良地质
现象等。
内部培训
2.2涉及的公路概况
• 涉及的公路概况应包括： • a） 涉及的公路在路网中的功能、主要技
术指标等； • b） 涉路工程所处路段公路的宽度、高度、
工点情况、路面结构形式、地基处理和 日交通量等。
内部培训
2.3 涉路工程概况
• 涉路工程概况应包括： • a） 涉路工程建设规模、技术标准、和既
内部培训
编制内容及格式要求
• 公路涉路工程安全影响评价报告的组成至少包括 “概述”、“涉及的相关法规、标准及规定”、 “工程概况”、“设计及施工方案论证”、“安全 保障措施”、“结论与建议”6章，并应附必要的 图纸和专题研究（附图应根据涉路工程实际情况选 择）。
涉路工程质量和安全评价技术要点-精美PPT
较大的交叉角度涉及较长的 护涵长度和路产赔偿，且个 别县市要求不小于45°，故 建议尽量采用正交。
设计时应注意核实现场公路 等级，与四级及以上公路交 叉时，应设置专用盖板涵或 套管。
现场调查时，一定要核实管 线与公路桥梁的距离，特别 是跨越河流位置，如不满足 要求，即使提出。
05ቤተ መጻሕፍቲ ባይዱ
02 相关法律法规、技术标准
02
XXX普通公路 公路质量、安全技术评价流程
第二部分 相关法律法规、技术标准
02 相关法律法规、技术标准
2.1 公路安全保护条例
第二十七条 进行下列涉路施工活动，建设单位
应当向公路管理机构提出申请：
（一）因修建铁路、机场、供电、水利、通信等建设
工程需要占用、挖掘公路、公路用地或者使公路改线；
（二）跨越、穿越公路修建桥梁、渡槽或者架设、埋
场站新建道路与公路的交 叉角度和位置一定要进行合理 的设置。
场站道路是否有相关的设 计图纸？直线长度、坡度一定 要，路口视距、加铺转角等相 关设计应满足公路相关需要。 可先给我公司相关图纸核实一 下，避免延误审批。
的汽车。视距范围内不得有障碍物。
06
02 相关法律法规、技术标准 2.3 行业内基本指导意见
2.2 公路路线设计规范
12.4.8 平面交叉设计应符合下列规定：
1 平面交叉以正交为宜。当必须斜交时，其交叉的
锐角应不小于70°；受地形条件或其他特殊情况限 制时，应不小于60°。 2 交叉处公路两侧的乡村道路直线长度应各不小于 20m。 3 交叉处公路两侧的乡村道路应分别设置不小于10m 的水平或缓坡段，缓坡段的纵坡不应大于2%。紧邻 水平段或缓坡段的纵坡不应大于3%。困难地段不应 大于6%。 4 平面交叉处应使驾驶者在距交叉口20m处，能看到 两侧二级、三级公路相应停车视距不小于50m范围内

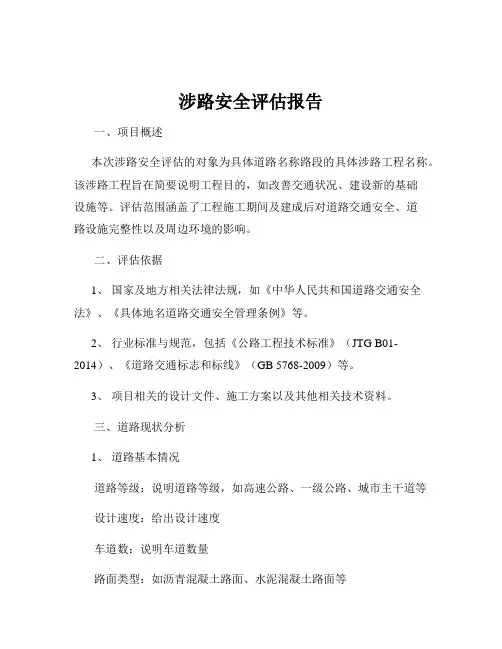

涉路安全评估报告
涉路安全评估报告一、项目概述本次涉路安全评估的对象为具体道路名称路段的具体涉路工程名称。
该涉路工程旨在简要说明工程目的，如改善交通状况、建设新的基础设施等。
评估范围涵盖了工程施工期间及建成后对道路交通安全、道路设施完整性以及周边环境的影响。
二、评估依据1、国家及地方相关法律法规，如《中华人民共和国道路交通安全法》、《具体地名道路交通安全管理条例》等。
2、行业标准与规范，包括《公路工程技术标准》（JTG B01-2014）、《道路交通标志和标线》（GB 5768-2009）等。
3、项目相关的设计文件、施工方案以及其他相关技术资料。
三、道路现状分析1、道路基本情况道路等级：说明道路等级，如高速公路、一级公路、城市主干道等设计速度：给出设计速度车道数：说明车道数量路面类型：如沥青混凝土路面、水泥混凝土路面等道路横断面布置：详细描述道路横断面各部分的尺寸和组成2、交通流量及交通组成现有交通流量：通过实地调查和交通监测数据，获取该路段的日均交通流量、高峰小时交通流量等信息。
交通组成：分析各类车辆（如客车、货车、摩托车等）的比例。
3、道路附属设施交通标志和标线：检查标志的设置是否齐全、清晰，标线的施划是否符合标准。
路灯照明：评估路灯的亮度、覆盖范围是否满足道路照明要求。
护栏等安全设施：查看护栏的类型、高度、强度是否符合安全标准。
四、涉路工程方案介绍1、工程位置及与道路的关系明确工程在道路上的具体位置，如跨越道路、与道路平交等。
阐述工程与道路的相互影响，如对道路通行空间的占用、对视线的遮挡等。
2、工程规模和技术标准介绍工程的规模，如建筑面积、桥梁长度等。
说明工程所采用的技术标准，如结构设计标准、施工工艺要求等。
3、施工组织方案施工期限：预计的开工时间和竣工时间。
施工流程：简述各施工阶段的主要工作内容和顺序。
交通组织方案：制定施工期间的交通疏导措施，包括设置临时交通标志、引导车辆绕行等。
五、涉路工程对交通安全的影响评估1、视距影响分析工程建设是否会导致道路使用者的视距受阻，如建筑物遮挡、施工围挡影响等。
公路涉路工程安全评价报告编制标准介绍PPT课件
• 1） 项目合法性证明文件，如项目规划批准文件、项目建议书批复文件或政府主规划；
• 3） 行业相关规定；
• 4） 有关部门对该涉路工程的会议纪要或重要函件；
• 5） 其他有关文件。
• c） 依据的技术资料应列出资料全名、编制单位和日期，并应包括：
1 概述的编制
• 概述应从整体上阐述涉路工程及评价的基本情 况，包括“工作背景”、“编制依据”、“工 作过程”和“工作内容”等4个部分。
内部培训
1.1 工作背景
• 工作背景应说明涉路工程建设背景、建设地点、建设方案、立项 情况及评价任务来源和评价目的等，要求如下：
• a） 涉路工程建设背景应阐明项目性质、工程任务和所涉公路的 关系。
法律法规条文
• 《公路安全保护条例》
• 第二十七条 进行下列涉路施工活动，建设单位应当向公路管理机 构提出申请：（一）因修建铁路、机场、供电、水利、通信等建 设工程需要占用、挖掘公路、公路用地或者使公路改线；（二） 跨越、穿越公路修建桥梁、渡槽或者架设、埋设管道、电缆等设 施；（三）在公路用地范围内架设、埋设管道、电缆等设施； （四）利用公路桥梁、公路隧道、涵洞铺设电缆等设施；（五） 利用跨越公路的设施悬挂非公路标志；（六）在公路上增设或者 改造平面交叉道口；（七）在公路建筑控制区内埋设管道、电缆 等设施。
1.2 编制依据
• 编制依据应包括与评价工作相关的国家现行的相关法律、法规、规章、规范性文件 和技术标准，相关依据文件，依据的技术资料，要求如下：
• a） 国家现行的法律、法规、规章、规范性文件应列出名称、颁布时间、颁布部门 等。技术标准应列出评价所依据的国家现行标准的名称、编号和发布年份。
• b） 依据文件应列出文件名称、文号、发文单位、发文日期。其中重要文件应全文 附后，作为评价报告的附件。依据文件应包括：
某省道新开平交路口质量与安全评价报告(接入式涉路工程)
XXXXX平改立工程XXXXX平改立引道与XXXXX省道K72+990.3处平交接入工程质量和安全技术评价报告XXXXX设计公司二〇一六年五月·沈阳XXXXX平改立工程XXXXX平改立引道与XXXXX省道平交接入工程质量和安全技术评价报告经理：总工程师：总负责人：室主任：项目负责人：编制：参加人员：评价单位：XXXXX公司编制日期：二〇一六年五月·沈阳目录第一章概述 (1)1.1工作背景 (1)1.2编制依据 (1)1.3工作过程 (2)1.3.1技术评价原则 (2)1.3.2技术评价程序 (3)1.4工作内容 (4)第二章工程概况 (5)2.1涉路工程项目概况 (5)2.2XXXXX（SXXXXX）道路概况 (6)2.3自然地理及区域地质概况 (6)2.3.1地形地貌 (6)2.3.2水文特征 (7)2.3.3气候特征 (7)第三章设计与施工方案安全性评价 (8)3.1有关公路行政许可评价 (8)3.2设计方案合理性及安全性评价 (9)3.2.1交叉方式 (9)3.2.2交叉角度 (10)3.2.3线形设计 (10)3.2.4视距 (11)3.2.5交通管理 (14)3.2.6转弯设计 (16)3.3施工方案合理性及安全性评价 (17)3.3.1施工工艺的合理性评价 (17)3.3.2施工期间的安全性评价 (18)3.3.3施工工期评价 (19)3.3.4场地恢复 (19)3.3.5总体评价 (20)第四章安全保障措施评价 (21)4.1施工期间交通组织设计评价 (21)4.2施工期间安全保障措施评价 (24)4.2.1施工期间常规安全保障措施评价与建议 (24)4.2.2地下管线保护对策措施评价与建议 (25)4.2.3施工环境保护及文明施工措施评价与建议 (26)4.2.4设备的维护保养措施评价与建议 (26)4.2.5防工人在作业时发生危险的措施评价与建议 (27)4.2.6防交通事故的对策措施评价与建议 (28)第五章事故应急预案评价 (29)5.1事故应急预案评价与建议 (29)第六章工程验收及养护管理方案评价 (31)6.1有关工程验收的规定 (31)第七章技术评价结论与建议 (32)7.1结论 (32)7.1.1设计与施工方案安全性评价结论 (32)7.1.2安全保障措施评价结论 (34)7.1.3事故应急预案评价结论 (36)7.2建议 (36)第一章概述1.1工作背景为了认真贯彻“安全第一，预防为主，综合治理”的安全生产管理方针，为了规范基础设施建设之间的关系，减少涉路工程对现有公路安全的影响，为公众出行、公共安全提供保障，能够从源头上减少建设项目对公路结构和交通安全的影响。
涉路工程安全评价规范交通部
涉路工程安全评价规范交通部根据《涉路工程安全评价规范》（以下简称“该规范”），交通部于2014年5月1日正式发布，总共六章，此规范旨在保障涉路工程的进行安全，其中明确了涉路工程的安全评估要求，以及应在设计阶段对施工图进行安全性评估的内容。
首先，该规范对涉路工程建设预防和限制危害性有着明确的规定，其次，规定了涉及道路，公共设施等工程的设计安防要求，以降低涉路工程发生事故的风险。
同时，该规范还包括了涉路工程的安全评价体系，其主要内容包括原始设计评估、路线选择和变更评估、土方工程、桥梁工程、隧道及其他涉路工程的安全评估等。
此外，该规范还对涉路工程的安全评价方法、安全评估的工作内容等做出具体的规定，并将安全评价的结果报送相关部门，以便早日得出安全评价结果，给涉路工程提供可靠的技术支持。
同时，该规范还要求对涉路工程实施安全评估时，针对不同情况应采用不同方法，要求从原始设计开始，结合工程特点，依据技术标准，采用系统可靠的安全性评估方法，以保证涉路工程的安全。
因此，该规范针对涉路工程的安全评估提出了明确的技术规范，并对其他工程中有关安全性评估的规定也提出明确的要求。
此外，如涉及道路设计、桥梁设计、隧道设计等内容，受涉路工程安全评估规范的约束，各方设计人员都须遵循以下规范：将安全性纳入设计内容，根据设计安全规范，保证设计安全可靠；在施工方案拟定时，安全性也应要求施工方案拟定，以免在施工施工过程中发生危险事故；在施工过程中也要实施安全评估，以降低可能出现的安全风险，确保施工安全。
此外，该规范还规定，在涉路工程形成后，应对工程进行审查，确保该工程安全可靠。
如存在安全隐患，应及时提出安全预警，采取相应的安全措施，确保涉路工程的安全性。
综上所述，《涉路工程安全评价规范》旨在保障涉路工程的安全，要求涉及涉路工程设计、建设和审查时都要秉持安全原则，在设计阶段需要对施工图进行系统可靠的安全性评估，而且在施工过程中也要实施安全评估，对施工方案及实施结果做出安全性审查，以便早日得出安全评价结果，给涉路工程提供可靠的技术支持。
公路涉路工程安全评价报告编制标准PPT课件
4）并行式涉路工程 ：并行式涉路工程主要指在既有公路一侧或两侧的用地或 建筑控制区范围之内并行设置铁路、公路、河道、电力通信线、石油、燃气、 给排水管道等建设工程。
内部培训
精选
编制内容及格式要求
• 公路涉路工程安全影响评价报告的组成至少包括 “概述”、“涉及的相关法规、标准及规定”、 “工程概况”、“设计及施工方案论证”、“安全 保障措施”、“结论与建议”6章，并应附必要的 图纸和专题研究（附图应根据涉路工程实际情况选 择）。
• 评价报告应对涉路工程选址、设计和施工方案是否 规范、施工期限是否合理内、部防培护训措施是否科学、应 急处置措施是否健全等方面提出明确的结论意见。
沿线单位出入口接入
平行公路设置的管线工 程
利用公路桥梁等结构物 的油气管道、电压低于 35kV输配电线、通讯线 缆、热力管、供水管道
等工程
/
主要评价内容
1. 跨 越 位 置 ； 2.交叉角度；3.最小垂直净空；4.最小水平净 空；5.交通标志及防护设施；6施工要求；7.施工区交通组 织 1. 跨 越 位 置 ； 2.交叉角度；3.最小垂直净空；4.最小水平净 空；5.桥墩和支撑结构；6.交通标志及防护设施；7施工要 求；8.临时绕行便道；9.施工区交通组织 1.相邻交叉口间距；2.交叉角度；3.视距；4.纵坡；5.排水； 6.标志标线渠化设计；7.施工；8.施工区交通组织 1. 交叉角度；2.间距；3.安全视距；4.交通安全设施 1.接入条件；2.位置；3.出入口段设计标准；4.施工要求；5. 与公路横向间距 1.公路等级与设置位置；2.最小垂直净空或最小覆土深度； 3.支撑结构或附属物的最小水平净空；4.公路排水系统保护 措施；5. 施工区交通组织
公路安全评估报告编制
公路安全评估报告编制
公路安全评估报告编制是根据公路建设项目的规划、设计和运营情况，对公路安全风险进行系统分析和评估的工作。
编制公路安全评估报告的目的是为了提供决策者、设计人员和管理人员在制定公路安全管理措施和改善方案时的科学依据。
公路安全评估报告的编制一般包括以下几个步骤：
1. 数据收集和整理：收集公路建设项目相关的资料，包括规划、设计文件、交通流量数据、事故统计数据等。
对这些数据进行整理和分析，建立数据库。
2. 安全风险分析：根据公路设计和运营情况，评估公路安全风险。
一般可以采用一些分析方法，如安全风险评价矩阵、事故树分析、风险管控等方法进行安全风险分析。
3. 安全评估指标的确定：根据风险分析结果，选择合适的安全评估指标进行评估。
通常包括事故率、事故严重程度指标、事故类型指标等。
4. 安全评估内容的分析：对公路的设计特点、交通流量、路段类型、事故统计数据等进行评估内容的综合分析，找出存在的安全问题和风险点。
5. 安全管理措施和改善方案的提出：根据评估结果，提出相应的安全管理措施和改善方案，包括交通标志标线设置、交通管制措施、交通教育宣传等。
6. 报告的撰写和提交：根据评估结果和提出的措施和方案，编写公路安全评估报告，详细说明评估过程、结果和建议，并提交给相关决策和管理单位。
编制公路安全评估报告需要专业的技术和经验，通常由公路工程技术人员和交通安全专家共同完成。
报告的内容应具有科学性、可操作性和实践性，能够为公路安全管理提供有益的建议和指导。
