探索混凝土强度偏低的主要原因【最新版】
混凝土强度不足的原因及处理方法
文章题目：混凝土强度不足的原因及处理方法一、引言混凝土作为建筑材料中的重要组成部分，其强度问题一直备受关注。
本文将就混凝土强度不足的原因及处理方法展开探讨，旨在帮助读者更全面地了解混凝土强度问题，并提供解决方案。
二、混凝土强度不足的原因1.材料选择不当在混凝土制作过程中，原材料的选择至关重要。
若水泥、砂、碎石等原材料质量不达标，将直接影响混凝土的强度。
掺入杂质、含泥量过高等问题也会导致混凝土强度下降。
2.配合比设计不合理配合比设计不合理是混凝土强度不足的主要原因之一。
如果水灰比、砂石比等设计不合理，混凝土的力学性能将受到严重影响，直接导致混凝土强度不足。
3.施工工艺不当施工工艺的不当也是导致混凝土强度不足的重要原因之一。
例如浇筑不密实、养护不到位等问题，都会直接影响混凝土的强度表现。
4.环境因素影响环境因素如气温、湿度等对混凝土的强度有重要影响。
若在恶劣环境下施工，混凝土的强度很可能无法满足设计要求。
5.其他因素除了上述主要原因外，搅拌不均匀、养护不到位等问题也会对混凝土的强度产生影响。
三、混凝土强度不足的处理方法1.提高原材料质量选择优质水泥、洁净砂石，并确保原材料的质量符合国家标准，是避免混凝土强度不足的关键。
2.合理设计配合比在配合比设计上，应根据工程实际情况，科学合理地确定水灰比、砂石比等参数，确保混凝土的强度能够达到设计要求。
3.加强施工管理加强对施工工艺的管理，确保浇筑密实、养护到位，以及消除搅拌不均匀等问题，对提高混凝土的强度至关重要。
4.注意环境影响在施工过程中，应根据当地环境实际情况，采取相应的措施来应对气温、湿度等环境因素的影响，提高混凝土的强度表现。
5.定期检测定期对混凝土的强度进行检测，及时发现问题并进行调整，对保障混凝土的强度具有积极意义。
四、个人观点和总结混凝土强度问题一直备受关注，解决混凝土强度不足的关键在于全面了解相关原因，并采取相应的处理方法。
通过提高原材料质量、合理设计配合比、加强施工管理等措施，可以有效地避免混凝土强度不足的问题。
混凝土强度不够原因分析及防治措施
混凝土原因强度不够分析及防治措施
一、现象：
同批混凝土试块的抗压强度平均值低于设计要求强度等级。
二、原因分析:
1)水泥过期或受潮，活性降低；砂、石集料级配不好，空隙大，含泥量大，杂物多；外加剂使用不当，掺量不准确。
2)混凝土配合比不当，计量不准，施工中随意加水，使水灰比增大。
3)混凝土加料顺序颠倒，搅拌时间不够，拌合不匀。
4)冬期施工，拆模过早或早期受冻。
5)混凝土试块制作未振捣密实，养护管理不善，或养护条件不符合要求，在同条件养护时，早期脱水或受外力砸坏。
三、防治措施：
水泥应有出厂合格证，砂、石子粒径、级配、含泥量等应符合要求；严格控制混凝土配合比，保证计量准确，混凝土应按顺序拌制，保证搅拌时间和拌匀；防止混凝土早期受冻，冬期施工用普通水泥配制混凝土，强度达到30%以上，矿渣水泥配制的混凝土，强度达到40%以上，不可遭受冻结；按施工规范要求认真制作混凝土试块，并加强对试块的管理和养护。
当混凝土强度偏低，可用非破损方法（如回弹仪法、超声波法）来测定结构混凝土实际强度，如不能满足要求，可按实际强度校核结构的安全度，研究处理方案，采取相应加固或补强措施。
工程混凝土强度不足的原因及处理方

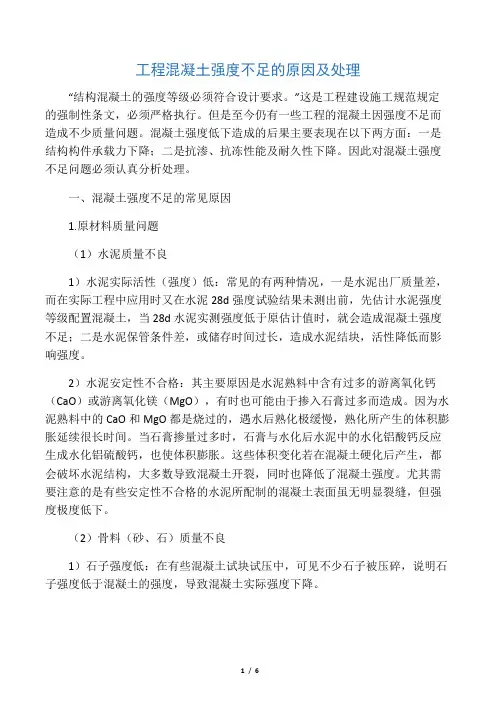

工程混凝土强度不足的原因及处理“结构混凝土的强度等级必须符合设计要求。
”这是工程建设施工规范规定的强制性条文，必须严格执行。
但是至今仍有一些工程的混凝土因强度不足而造成不少质量问题。
混凝土强度低下造成的后果主要表现在以下两方面：一是结构构件承载力下降；二是抗渗、抗冻性能及耐久性下降。
因此对混凝土强度不足问题必须认真分析处理。
一、混凝土强度不足的常见原因1.原材料质量问题（1）水泥质量不良1）水泥实际活性（强度）低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2）水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙（CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。
因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。
当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。
这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。
尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
（2）骨料（砂、石）质量不良1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2）石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。
而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。
最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。
工程混凝土强度不足的原因及处理方案
工程混凝土强度不足的原因及处理方案(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除工程混凝土强度不足的原因及处理“结构混凝土的强度等级必须符合设计要求。
”这是工程建设施工规范规定的强制性条文，必须严格执行。
但是至今仍有一些工程的混凝土因强度不足而造成不少质量问题。
混凝土强度低下造成的后果主要表现在以下两方面：一是结构构件承载力下降；二是抗渗、抗冻性能及耐久性下降。
因此对混凝土强度不足问题必须认真分析处理。
一、混凝土强度不足的常见原因1. 原材料质量问题（1）水泥质量不良1）水泥实际活性（强度）低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2）水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙（CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。
因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。
当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。
这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。
尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
（2）骨料（砂、石）质量不良1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2）石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。
混凝土强度不足常见原因及处理措施
混凝土强度不足常见原因及处理措施一、混凝土强度不足的常见原因1. 原材料质量问题（1）水泥质量不良1）水泥实际活性（强度）低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d 水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2）水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙（CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。
因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。
当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。
这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。
尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
（2）骨料（砂、石）质量不良1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2）石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。
而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。
最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。
4）骨料（尤其是砂）中有机杂质含量高：如骨料中含腐烂动植物等有机杂质（主要是鞣酸及其衍生物），对水泥水化产生不利影响，而使混凝土强度下降。
5）黏土、粉尘含量高：由此原因造成的混凝土强度下降主要表现在以下三方面，一是这些很细小的微粒包裹在骨料表面，影响骨料与水泥的粘结；二是加大骨料表面积，增加用水量；三是黏土颗粒、体积不稳定，干缩湿胀，对混凝土有一定破坏作用。
造成混凝土回弹强度偏低的原因分析

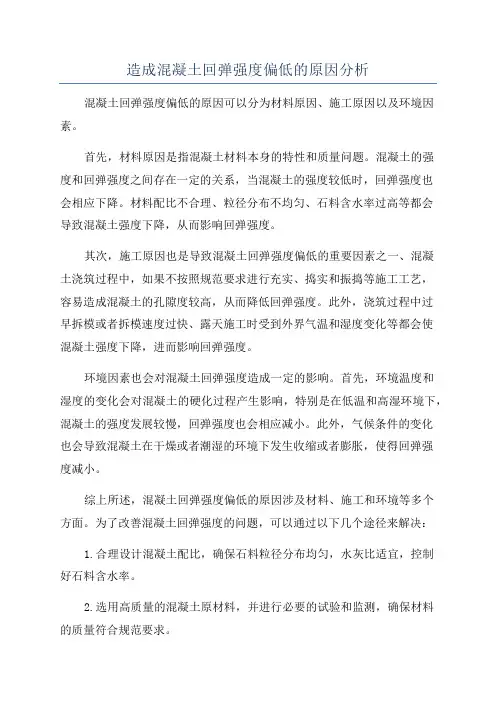

造成混凝土回弹强度偏低的原因分析混凝土回弹强度偏低的原因可以分为材料原因、施工原因以及环境因素。
首先，材料原因是指混凝土材料本身的特性和质量问题。
混凝土的强度和回弹强度之间存在一定的关系，当混凝土的强度较低时，回弹强度也会相应下降。
材料配比不合理、粒径分布不均匀、石料含水率过高等都会导致混凝土强度下降，从而影响回弹强度。
其次，施工原因也是导致混凝土回弹强度偏低的重要因素之一、混凝土浇筑过程中，如果不按照规范要求进行充实、捣实和振捣等施工工艺，容易造成混凝土的孔隙度较高，从而降低回弹强度。
此外，浇筑过程中过早拆模或者拆模速度过快、露天施工时受到外界气温和湿度变化等都会使混凝土强度下降，进而影响回弹强度。
环境因素也会对混凝土回弹强度造成一定的影响。
首先，环境温度和湿度的变化会对混凝土的硬化过程产生影响，特别是在低温和高湿环境下，混凝土的强度发展较慢，回弹强度也会相应减小。
此外，气候条件的变化也会导致混凝土在干燥或者潮湿的环境下发生收缩或者膨胀，使得回弹强度减小。
综上所述，混凝土回弹强度偏低的原因涉及材料、施工和环境等多个方面。
为了改善混凝土回弹强度的问题，可以通过以下几个途径来解决：1.合理设计混凝土配比，确保石料粒径分布均匀，水灰比适宜，控制好石料含水率。
2.选用高质量的混凝土原材料，并进行必要的试验和监测，确保材料的质量符合规范要求。
3.施工过程中，按照规范要求进行混凝土的充实、捣实和振捣等工艺，确保混凝土的密实度和均匀性。
4.控制好混凝土的养护过程，特别是在低温和高湿环境下要加强养护，保证混凝土的正常硬化和强度发展。
5.根据不同的施工环境，采取相应的措施来保护混凝土，避免受到气候条件的影响。
总之，混凝土回弹强度偏低可能是由于材料、施工和环境等多种因素综合作用的结果。
通过合理设计配比、选择高质量原材料、严格控制施工质量、科学合理的养护和提高施工环境的控制等手段，可以有效地减少混凝土回弹强度偏低的问题。
工程混凝土强度不足的原因及处理方案
工程混凝土强度不足的原因与处理“结构混凝土的强度等级必须符合设计要求。
〞这是工程建设施工规X规定的强制性条文，必须严格执行。
但是至今仍有一些工程的混凝土因强度不足而造成不少质量问题。
混凝土强度低下造成的后果主要表现在以下两方面：一是结构构件承载力下降；二是抗渗、抗冻性能与耐久性下降。
因此对混凝土强度不足问题必须认真分析处理。
一、混凝土强度不足的常见原因1. 原材料质量问题〔1〕水泥质量不良1〕水泥实际活性〔强度〕低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2〕水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙〔CaO〕或游离氧化镁〔MgO〕，有时也可能由于掺入石膏过多而造成。
因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。
当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。
这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。
尤其需要注意的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
〔2〕骨料〔砂、石〕质量不良1〕石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2〕石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3〕石子形状与表面状态不良：针片状石子含量高影响混凝土强度。
而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。
最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。
工程混凝土强度不足的原因及处理方案
工程混凝土强度不足的原因及处理“结构混凝土的强度等级必须符合设计要求。
”这是工程建设施工规范规定的强制性条文，必须严格执行。
但是至今仍有一些工程的混凝土因强度不足而造成不少质量问题。
混凝土强度低下造成的后果主要表现在以下两方面：一是结构构件xx下降；二是抗渗、抗冻性能及耐久性下降。
因此对混凝土强度不足问题必须认真分析处理。
一、混凝土强度不足的常见原因1. 原材料质量问题（1）水泥质量不良1）水泥实际活性（强度）低：常见的有两种情况，一是水泥出厂质量差，而在实际工程中应用时又在水泥28d强度试验结果未测出前，先估计水泥强度等级配置混凝土，当28d水泥实测强度低于原估计值时，就会造成混凝土强度不足；二是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。
2）水泥xx不合格：其主要原因是水泥熟料中含有过多的游离氧化钙（CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。
因为水泥熟料中的CaO和MgO都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨胀延续很长时间。
当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生成水化铝硫酸钙，也使体积膨胀。
这些体积变化若在混凝土硬化后产生，都会破坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。
尤其需要注意的是有些xx不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低下。
（2）骨料（砂、石）质量不良1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子强度低于混凝土的强度，导致混凝土实际强度下降。
2）石子体积稳定性差：有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝土强度下降。
3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。
而石子具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响，尤其是抗弯和抗拉强度。
最普通的一个现象是在水泥和水灰比相同的条件下，碎石混凝土比卵石混凝土的强度高10%左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探索混凝土强度偏低的主要原因
在商品混凝土生产过程中，偶尔会有工地反应混凝土结构工程强度不够或者偏低的现象。
由于商品混凝土企业属于卖方，为了顺利回款、继续合作，大多数混凝土企业只得被迫作出让步，被动地处理由于强度问题带来的不利后果。
造成混凝土强度偏低的现象是由于多种原因造成的，有时是某一个单一的原因，或者几个原因叠加造成的。
（一）混凝土公司强度控制不足
出现强度不足现象以后，混凝土企业首先要查找原因，是偶尔现象还是某个阶段强度均偏低。
（1）把混凝土富裕强度控制在合理的区间内
在进行混凝土配合比设计时，应保留适度的富裕强度，应考虑到施工工人不合理施工对混凝土强度产生的影响，例如，如果前期养护较差的话混凝土强度将比标养强度低10%～20%。
（2）密切关注原材料质量波动
在进行配合比试验时的原材料是确定的，不发生变化。
但在混凝
土生产过程中，原材料时时发生变化，砂含水量、含泥量、压碎值、细度模数以及砂的来源地发生变化都会对混凝土强度产生影响；矿物掺合料需水量（流动度）、活性波动；水泥的强度的波动，在水胶比不变的情况下，水泥强度高混凝土强度也高，水泥强度偏低混凝土强度也随之降低；外加剂与水泥适应性的波动直接影响外加剂的减水效果。
（3）注意生产过程控制
严格控制生产过程中混凝土状态情况，当发生变化时，及时查找原因，必要时要停止生产。
在生产过程中常常是根据混凝土拌合物的状态，用简单的加减水的办法调整混凝土拌合物的工作性。
坍落度偏小时，增加用水量保证混凝土坍落度是很常见的现象，直接造成混凝土实际水胶比变大，强度降低。
混凝土生产时，要加强过程控制，及时发现问题，及时查找原因，及时处理。
（4）做好技术交底工作
商品混凝土企业技术人员应结合工程部位、强度等级、气候环境等因素对施工单位进行技术交底，告知混凝土适宜施工的时间、初、终凝时间、浇筑操作等，并及时沟通，反馈信息，以便于调整方案。
（二）工地加水
工地加水现象十分普遍，很多施工工人为了降低劳动强度，利用加水随意加大坍落度，只图一是之快，根本不顾混凝土后期的强度和耐久性。
一旦强度不足便说混凝土公司提供的混凝土强度不够不合格，实践经验表明，每方混凝土加水5kg，混凝土强度将降低5%左右。
此外，加水会造成混凝土表面水胶比增大会产生酥松剥皮、起粉现象，混凝土表面硬度不足，回弹强度偏低。
（三）混凝土结构养护不足
混凝土结构养护不足几乎成了一个普遍现象：剪力墙和结构柱1～2d拆模，更有甚者，不足一天就拆模，拆模后很少有工地养护，有些工地养护也是象征性洒水。
现在高层越来越多，超过十层，水压越难达到，洒水养护更加困难；楼板浇筑后，覆盖薄膜可以预防混凝土裂缝，很多工地在混凝土终凝后进行施工放线前将薄膜揭去。
由于混凝土结构养护不足，水化不能有效进行，混凝土强度明显降低，有时降低幅度会达到20%左右。
另外，混凝土表面不密实，碳化速度快，碳化深度大，有的工程在结构回弹时，C30混凝土龄期三个月的碳化深度达到4㎜左右。
（四）混凝土强度检测准确度不足
（1）“回弹法”存在的不足
当前采用“回弹法”检测混凝土强度时，C20～C40混凝土的强度推定值较混凝土标养强度偏低10%左右；C50及以上混凝土的推定强度偏低20%左右。
另外，回弹仪的率定对回弹值也产生一定的影响，使用率定值在80～82的回弹仪要比率定值在78～80的回弹仪所检测的强度推定值高出3MPa以上，使用高率定值的回弹仪更接近钻芯所检测的混凝土抗压强度值。
（2）芯样制作不规范
有的检测单位在芯样的制作过程中不按照规范要求制作，导致芯样不符合要求，抗压强度比实际强度降低20%～50%。
