A类 B类 AB类 D类功放的区别你真的知道吗
a类、b类、ab类、c类、d类功率放大电路的区别与工作特点
a类、b类、ab类、c类、d类功率放大电路的区别与工作特点【实用版】目录一、引言二、a 类、b 类、ab 类功率放大电路的工作特点1.a 类功率放大电路2.b 类功率放大电路3.ab 类功率放大电路三、c 类、d 类功率放大电路的工作特点1.c 类功率放大电路2.d 类功率放大电路四、各类功率放大电路的区别五、总结正文一、引言功率放大电路是一种将输入信号的功率放大到一定程度的电路，广泛应用于音响、通信、广播等领域。
根据工作特点和电路结构，功率放大电路可分为 a 类、b 类、ab 类、c 类、d 类等类型。
本文将对这些类型的功率放大电路的工作特点和区别进行详细阐述。
二、a 类、b 类、ab 类功率放大电路的工作特点1.a 类功率放大电路a 类功率放大电路是一种在没有输入信号时仍需消耗一定电流的电路，因此其效率较低。
但在输出功率较小的情况下，a 类放大器的性能较好，失真较小。
2.b 类功率放大电路b 类功率放大电路是一种在输入信号为正半周期时导通，负半周期时截止的电路。
与 a 类电路相比，b 类电路的效率较高，但存在交越失真问题。
3.ab 类功率放大电路ab 类功率放大电路是 a 类和 b 类的结合，具有较好的性能和效率。
它采用了甲乙类互补对称电路结构，可以有效降低失真。
三、c 类、d 类功率放大电路的工作特点1.c 类功率放大电路c 类功率放大电路是一种在输入信号正半周期时导通，负半周期时截止，并且在截止时采用电容器进行旁路的电路。
c 类电路具有较高的效率，但存在较大的失真。
2.d 类功率放大电路d 类功率放大电路是一种采用开关管工作的电路，通过开关管的开通和关闭来实现信号的放大。
与 c 类电路相比，d 类电路具有更高的效率，但失真较大。
四、各类功率放大电路的区别各类功率放大电路的主要区别在于工作原理、效率和失真。
a 类、ab 类电路失真较小，效率较低；b 类、c 类、d 类电路效率较高，但失真较大。

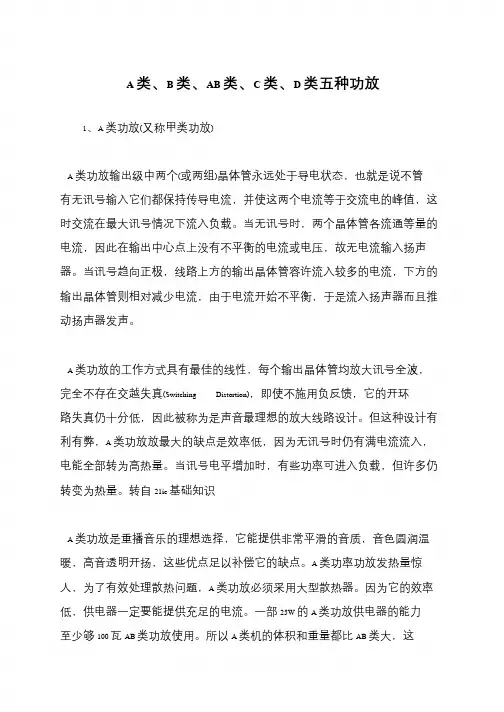

A类、B类、AB类、C类、D类五种功放
A 类、
B 类、AB 类、
C 类、
D 类五种功放
1、A 类功放(又称甲类功放)
A 类功放输出级中两个(或两组)晶体管永远处于导电状态，也就是说不管
有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A 类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真(Switching Distortion)，即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A 类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
转自21ic 基础知识
A 类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A 类功率功放发热量惊人，为了有效处理散热问题，A 类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W 的A 类功放供电器的能力
至少够100 瓦AB 类功放使用。
所以A 类机的体积和重量都比AB 类大，这。
A b ab d类放大器
A类放大器A类放大器的主要特点是：放大器的工作点Q设定在负载线的中点附近,晶体管在输入信号的整个周期内均导通。
放大器可单管工作，也可以推挽工作。
由于放大器工作在特性曲线的线性范围内，所以瞬态失真和交替失真较小。
电路简单，调试方便。
但效率较低，晶体管功耗大，功率的理论最大值仅有25％，且有较大的非线性失真。
由于效率比较低现在设计基本上不在再使用。
2、B类放大器B类放大器的主要特点是：放大器的静态点在(VCC，0)处，当没有信号输入时，输出端几乎不消耗功率。
在Vi的正半周期内，Q1导通Q2截止，输出端正半周正弦波；同理，当Vi为负半波正弦波(如图虚线部分所示)，所以必须用两管推挽工作。
其特点是效率较高(78%)，但是因放大器有一段工作在非线性区域内，故其缺点是"交越失真"较大。
即当信号在-0.6V~ 0.6V之间时，Q1 Q2都无法导通而引起的。
所以这类放大器也逐渐被设计师摒弃。
3、AB类放大器AB类放大器的主要特点是：晶体管的导通时间稍大于半周期，必须用两管推挽工作。
可以避免交越失真。
交替失真较大，可以抵消偶次谐波失真。
有效率较高，晶体管功耗较小的特点。
当信号在-0.6V4、D类放大器D类(数字音频功率)放大器是一种将输入模拟音频信号或PCM数字信息变换成PWM(脉冲亮度调制)或PDM(脉冲密度调制)的脉冲信号,然后用PWM或PDM的脉冲信号去控制大功率开关器件通/断音频功率放大器，也称为开关放大器。
具有效率高的突出优点.数字音频功率放大器也看上去成是一个一比特的功率数模变换器.放大器由输入信号处理电路、开关信号形成电路、大功率开关电路(半桥式和全桥式)和低通滤波器(LC)等四部分组成.D类放大或数字式放大器。
系利用极高频率的转换开关电路来放大音频信号的。
1.具有很高的效率，通常能够达到85%以上。
2.体积小，可以比模拟的放大电路节省很大的空间。
3.无裂噪声接通4.低失真，频率响应曲线好。

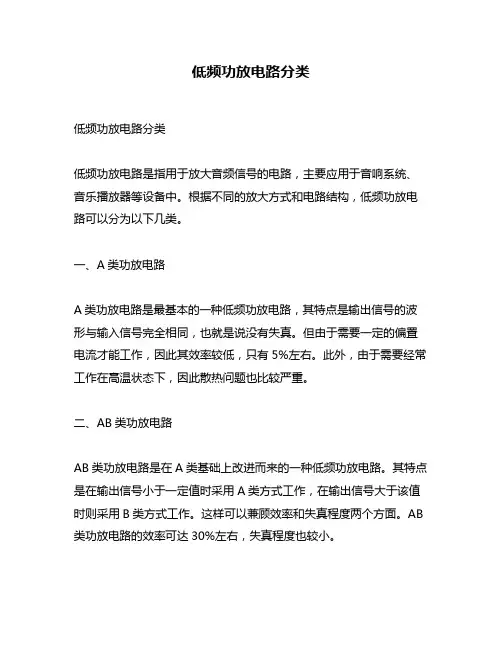

低频功放电路分类
低频功放电路分类低频功放电路分类低频功放电路是指用于放大音频信号的电路，主要应用于音响系统、音乐播放器等设备中。
根据不同的放大方式和电路结构，低频功放电路可以分为以下几类。
一、A类功放电路A类功放电路是最基本的一种低频功放电路，其特点是输出信号的波形与输入信号完全相同，也就是说没有失真。
但由于需要一定的偏置电流才能工作，因此其效率较低，只有5%左右。
此外，由于需要经常工作在高温状态下，因此散热问题也比较严重。
二、AB类功放电路AB类功放电路是在A类基础上改进而来的一种低频功放电路。
其特点是在输出信号小于一定值时采用A类方式工作，在输出信号大于该值时则采用B类方式工作。
这样可以兼顾效率和失真程度两个方面。
AB 类功放电路的效率可达30%左右，失真程度也较小。
三、B类功放电路B类功放电路只有在输入信号超过某个阈值时才会开始工作。
这种方式虽然能够提高效率（达到70%以上），但输出信号会出现交错失真，需要通过反馈电路进行校正。
B类功放电路常用于大功率输出的场合。
四、C类功放电路C类功放电路是一种纯粹的开关型电路，只有在输入信号超过某个阈值时才会开启。
由于只有在极短时间内工作，故效率非常高（可达90%以上），但失真程度也非常大。
C类功放电路常用于需要大功率输出且失真程度不是很重要的场合。
五、D类功放电路D类功放电路是一种数字式低频功放电路，采用PWM技术将音频信号转换成数字信号后再进行处理。
由于数字信号具有开关特性，因此D类功放电路实际上是一种开关型电路。
其效率非常高（可达95%以上），而且失真程度也较小。
D类功放电路常用于便携式音响设备中。
六、E类功放电路E类功放电路是指采用共振转换器（LLC）技术实现的低频功放电路。
由于共振转换器具有高效率和低噪声等特点，因此E类功放电路可以同时兼顾高效率和低失真程度。
目前，E类功放电路已经成为一些高端音响设备的标配。
总结不同的低频功放电路具有不同的特点和适用场合。
在选择低频功放电路时，需要根据实际需求和预算进行综合考虑。
A、B、AB、D类音频功率放大器
A、B、AB、D类音频功率放大器d类功放D类功放指的是D类音频功率放大器(有时也称为数字功放)。
通过控制开关单元的ON/OFF，驱动扬声器的放大器称D类放大器。
D类放大器首次提出于1958年，近些年已逐渐流行起来。
已经问世多年，与一般的线性AB类功放电路相比，D类功放有效率高、体积小等特点。
发展历程D类功放芯片在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新透明，具有很高的保真度。
但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。
所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态，不耗电。
工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。
在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%(按负载方式而定)。
D类功放实际上具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。
然而，开关功能(也就是产生数字信号的功能)随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。
AB类D类功放的区别及应用
•A类B类 AB类D类功放的区别，有什么不一样首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
以上都是汽车上常见的功放器.....1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和B类功放，AB类功放也是目前汽车音响中应用最为广泛的设计。
几种功放区别
D类功放✍AB类属于传统的功放,末级放大管工作在甲乙类状态(也叫AB类),所以称为AB类.✍另外还有A类,即甲类功放,末级放大管工作在甲类.✍D类功放：数字式功放。
D类功放是放大元件处于开关工作状态的一种放大模式。
基本结构是：调制-放大（矩形波）-还原。
（过程类似ADDA）✍A、B、C类功功放是按照静态工作点的区域决定的。
✍A类功放放大后的信号整体工作在线性放大区。
A类功放一般由一只三极管作为功率管。
静态电流大，效率低，功率小，高保真。
✍B类功静态工作点工作在接近截至区的地方，信号的正负周期分别由两只三极管完成放大。
✍AB类功放，和B类功放电路一样，给两只三极管一个很小的静态偏置电流。
1.A类功放（又名甲类功放）A类功放输出中有两组或两个晶体管用远处遇到点状态，也就是说没有信号输入时都保持着导电状态。
A类功放的工作方式具有最佳的线性，新晶体管输出均放大信号全波，不存在有什么交越失真，因此被称为是声音最理想的放大线路设计。
但A类功放也有缺点，最大的缺点就是效率低，因为无讯号是仍有满电流流入，电能转为高热量。
A类功放是重播音乐的理想选择，它能提供很好平滑的音质、音色、圆润、高音透明，所这些优点用以补偿它的缺点。
但是，A类功放体积大，重量也不轻，成本高，所以价格也不低，一般而言汽车上都不选用，这里指作了解。
2.B类功放（乙类功放）B类功放工作方式和A类功放差不多，只是B类功放当无信号输入时，输出晶体管不导电，所以不消耗功率。
有信号时每对输出管放大一半波形，在一开一关轮流工作完成一个全波放大，但在输出晶体管轮换时便会发生交越失真形成非线性。
纯B类功放的效率平均为75%,产生的热量更低，可以安装较小的散热器。
3.AB类功放与A类和B类相比，AB类功放可以说在性能上有所不及，AB类功放再无信号时也有少量电流通过输出晶体管，它在信号弱时，用A类工作模式，获得最佳线性，当信号提高到一定程度时，自动转为B类工作模式工作，获得较高的效率。
A、B、AB、D类音频功率放大器
D类音频功率放大器（Class D Audio Power Amplifier）近二十年来电子学课本上所讨论的放大器偏压(Bias)分类不外乎A类、B类、C类等放大电路，而讨论音频功率放大器仅强调A类、B类、AB类而却把D类放大器给忘掉了，事实上D类放大器早在1958年已被提出(注一)，甚至还有E 类、F类、G类、H类及S类等(注二)，只是这些类型的电路与D类很接近，运用机会低，所以也就很少被提及。
音频功率放大器最大目的在提供喇叭得到最大功率输出，而卫衍生与电源所供给功率不对等的关系，即所谓功率放大器的效率(输出功率与输入功率之比)如表一所示:偏压分类A类AB类B类D类理想效率25%介于A与B类之间78.5%100%随着轻、薄、短、小手持电子装置的发展，诸如手机、MP3、PDA、IPOD 及LCD TV…数位家庭等，寻求一个省电的高效率音频功率放大器是必然的。
因此最近几年音频功率放大器由AB类功率放大器转以D类功率放大器为主流。
如图1所示(注三)，在实际应用上D类放大效率可达90%以上远超过效率50%的AB类放大。
所以D类放大的晶体管散热可大大的缩小，很适合应用于小型化的电子产品。
表一各類功率放大器的效率比圖 1 D類及AB 類效率比較A类放大器(又称甲类放大器)的特点是不论是否输入信号，其输出电路恒有电流流通，而且这种放大器通常是在特性曲线的线性范围内操作，如图2所示，以求放大后的信号不失真。
所以它的优点，是失真度小，信号越小传真度越高，最大的缺点是“功率效益”（Power Efficiency）低，最大只有25%，不输入信号时丝毫不降低消耗功率，极不适合做功率放大。
但因其高传真度，部分高级音响器材仍采用A类放大器。
图1图2(a)、(b)皆属A类放大器，设计时让V CE=1/2V CC，以求最大不失真范围。
注意到V i 不输入时仍有0.5V CC/R L的电流流过晶体管，所以晶体管需要良好的散热环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A类B类AB类D类功放的区别你真的知道吗
A类B类AB类D类功放的区别，有什么不一样你们知道吗？
首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
（）以上都是汽车上常见的功放器。
1、纯甲类功率放大器
纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器
乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器
甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和。
