AB类常用功放IC
A类、B类、AB类、C类、D类五种功放
A 类、
B 类、AB 类、
C 类、
D 类五种功放
1、A 类功放(又称甲类功放)
A 类功放输出级中两个(或两组)晶体管永远处于导电状态，也就是说不管
有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A 类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真(Switching Distortion)，即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A 类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
转自21ic 基础知识
A 类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A 类功率功放发热量惊人，为了有效处理散热问题，A 类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W 的A 类功放供电器的能力
至少够100 瓦AB 类功放使用。
所以A 类机的体积和重量都比AB 类大，这。
差分ab类功放
差分ab类功放摘要：1.差分放大器的概述2.差分放大器的分类3.差分放大器的原理4.差分放大器的应用5.差分放大器的发展前景正文：一、差分放大器的概述差分放大器，是一种信号放大电路，它能够将输入信号的差分信号进行放大。
这种放大器的主要作用是放大两个输入信号的差分，从而有效地抑制共模输入信号，提高系统的抗干扰能力。
在实际应用中，差分放大器广泛应用于各种模拟信号处理、数据传输以及测量仪器等领域。
二、差分放大器的分类根据其工作原理和电路结构的不同，差分放大器主要分为两类：一类是A 类差分放大器，另一类是B 类差分放大器。
A 类差分放大器：也称为共射放大器，其输入级由两个共射晶体管组成，输出级也由两个共射晶体管组成。
这种放大器的优点是输入阻抗高，输出阻抗低，信号传输能力强。
B 类差分放大器：也称为共基放大器，其输入级由两个共基晶体管组成，输出级也由两个共基晶体管组成。
这种放大器的优点是输入阻抗低，输出阻抗高，信号放大能力强。
三、差分放大器的原理差分放大器的原理是基于运算放大器的差分输入和共模抑制特性设计的。
它的输入端由两个输入信号的差分输入，输出端得到这两个信号的差分输出。
当输入信号的差分输入时，运算放大器会放大这个差分信号，而当输入信号的共模输入时，运算放大器会抑制这个共模信号，从而实现信号的差分放大。
四、差分放大器的应用差分放大器广泛应用于各种模拟信号处理、数据传输以及测量仪器等领域。
例如，在音频处理中，它可以有效地抑制噪声和干扰，提高音频信号的质量；在数据传输中，它可以提高数据的传输速度和传输距离；在测量仪器中，它可以提高仪器的测量精度和测量范围。
五、差分放大器的发展前景随着科技的发展，差分放大器也在不断地发展和完善。
未来的差分放大器将会更加高效、更加精确、更加稳定，以满足各种应用领域的需求。
AB类D类功放的区别及应用
•A类B类 AB类D类功放的区别，有什么不一样首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
以上都是汽车上常见的功放器.....1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和B类功放，AB类功放也是目前汽车音响中应用最为广泛的设计。

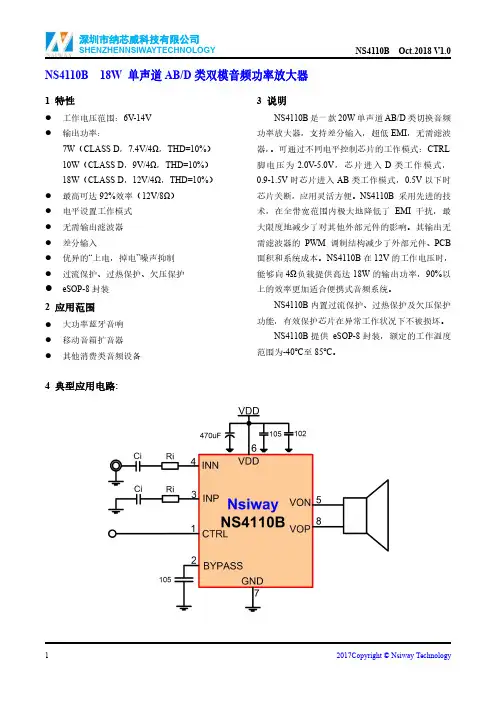

NS4110B 18W 单声道 AB D 类双模音频功率放大器说明书
NS4110B18W单声道AB/D类双模音频功率放大器1特性●工作电压范围：6V-14V●输出功率：7W（CLASS D，7.4V/4Ω，THD=10%）10W（CLASS D，9V/4Ω，THD=10%）18W（CLASS D，12V/4Ω，THD=10%）●最高可达92%效率（12V/8Ω）●电平设置工作模式●无需输出滤波器●差分输入●优异的“上电，掉电”噪声抑制●过流保护、过热保护、欠压保护●eSOP-8封装2应用范围●大功率蓝牙音响●移动音箱扩音器●其他消费类音频设备3说明NS4110B是一款20W单声道AB/D类切换音频功率放大器，支持差分输入，超低EMI，无需滤波器，。
可通过不同电平控制芯片的工作模式：CTRL 脚电压为2.0V-5.0V，芯片进入D类工作模式，0.9-1.5V时芯片进入AB类工作模式，0.5V以下时芯片关断，应用灵活方便。
NS4110B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。
其输出无需滤波器的PWM调制结构减少了外部元件、PCB 面积和系统成本。
NS4110B在12V的工作电压时，能够向4Ω负载提供高达18W的输出功率，90%以上的效率更加适合便携式音频系统。
NS4110B内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4110B提供eSOP-8封装，额定的工作温度范围为-40℃至85℃。
4典型应用电路:5管脚配置eSOP-8的管脚图如下图所示：编号管脚名称管脚描述1CTRL模式控制端2BYPASS内部参考电压外接去耦电容3INP放大器正输入端4INN放大器负输入端5VON输出负端6VDD电源输入7GND电源地8VOP输出正端6极限工作参数●输入电压范围6V~14V ●CTRL管脚电压0V~5V ●ESD电压>2000V ●工作温度范围-45℃~+85℃●存储温度范围-55℃~+150℃●最大结温+150℃●焊接温度（10s内）+260℃●θJC/θJA10/60o C/W 注：超过上述极限工作参数范围可能导致芯片永久性的损坏。
A类B类AB类C类D类五种功率放大器
A类B类A B类C类D 类五种功率放大器Prepared on 21 November 20211、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。
一般而言，A类功放的售价约为同等功率AB类功放机的两倍或更多。
2、B类功放（乙类功放）B类功放放大的工作方式是当无讯号输入时，输出晶体管不导电，所以不消耗功率。
当有讯号时，每对输出管各放大一半波形，彼此一开一关轮流工作完成一个全波放大，在两个输出晶体管轮换工作时便发生交越失真，因此形成非线性。
纯B类功放较少，因为在讯号非常低时失真十分严重，所以交越失真令声音变得粗糙。
A类B类AB类C类D类五种功率放大器
A类功放输出级中两个或两组晶体管永远处于导电状态;也就是说不管有无讯号输入它们都保持传导电流;并使这两个电流等于交流电的峰值;这时交流在最大讯号情况下流入负载..当无讯号时;两个晶体管各流通等量的电流;因此在输出中心点上没有不平衡的电流或电压;故无电流输入扬声器..当讯号趋向正极;线路上方的输出晶体管容许流入较多的电流;下方的输出晶体管则相对减少电流;由于电流开始不平衡;于是流入扬声器而且推动扬声器发声..A类功放的工作方式具有最佳的线性;每个输出晶体管均放大讯号全波;完全不存在交越失真Switching Distortion;即使不施用负反馈;它的开环路失真仍十分低;因此被称为是声音最理想的放大线路设计..但这种设计有利有弊;A类功放放最大的缺点是效率低;因为无讯号时仍有满电流流入;电能全部转为高热量..当讯号电平增加时;有些功率可进入负载;但许多仍转变为热量..A类功放是重播音乐的理想选择;它能提供非常平滑的音质;音色圆润温暖;高音透明开扬;这些优点足以补偿它的缺点..A类功率功放发热量惊人;为了有效处理散热问题;A类功放必须采用大型散热器..因为它的效率低;供电器一定要能提供充足的电流..一部25W的A类功放供电器的能力至少够100瓦AB类功放使用..所以A类机的体积和重量都比AB类大;这让制造成本增加;售价也较贵..一般而言;A类功放的售价约为同等功率AB类功放机的两倍或更多..B类功放放大的工作方式是当无讯号输入时;输出晶体管不导电;所以不消耗功率..当有讯号时;每对输出管各放大一半波形;彼此一开一关轮流工作完成一个全波放大;在两个输出晶体管轮换工作时便发生交越失真;因此形成非线性..纯B类功放较少;因为在讯号非常低时失真十分严重;所以交越失真令声音变得粗糙..B类功放的效率平均约为75%;产生的热量较A类机低;容许使用较小的散热器..乙类功放通常的工作方式分为OCL和BTL;BTL可以提供更大的功率;目前绝大部分的功率集成电路都可以用两块组成BTL电路..3、AB类功放与前两类功放相比;AB类功放可以说在性能上的妥协..AB类功放通常有两个偏压;在无讯号时也有少量电流通过输出晶体管..它在讯号小时用A 类工作模式;获得最佳线性;当讯号提高到某一电平时自动转为B类工作模式以获得较高的效率..普通机10瓦的AB类功放大约在5瓦以内用A类工作;由于聆听音乐时所需要的功率只有几瓦;因此AB类功放在大部分时间是用A类功放工作模式;只在出现音乐瞬态强音时才转为B类..这种设计可以获得优良的音质并提高效率减少热量;是一种颇为合乎逻辑的设计..有些AB类功放将偏流调得甚高;令其在更宽的功率范围内以A类工作;使声音接近纯A类机;但产生的热量亦相对增加..4、C类功放丙类功放这类功放较少听说;因为它是一种失真非常高的功放;只适合在通讯用途上使用..C类机输出效率特高;但不是HI-FI放大所适用..5、D类功放丁类功放这种设计亦称为数码功放..D类功放放大的晶体管一经开启即直接将其负载与供电器连接;电流流通但晶体管无电压;因此无功率消耗..当输出晶体管关闭时;全部电源供应电压即出现在晶体管上;但没有电流;因此也不消耗功率;故理论上的效率为百分之百..D类功放放大的优点是效率最高;供电器可以缩小;几乎不产生热量;因此无需大型散热器;机身体积与重量显着减少;理论上失真低、线性佳..但这种功放工作复杂;增加的线路本身亦难免有偏差;所以真正成功的产品甚少;售价也不便宜..PS：目前绝大部分的多媒体音箱都是采用B类乙类功放;而且由于成本和空间原因;多媒体音箱的功放电路多采用集成电路方式;而且电源变压器和滤波电容不可能做的很大..这就直接影响的多媒体箱的音质质和动态..当然采用电子管功放的多媒体音箱如大极典的功放是工作在甲类的;但是音箱的价格不是绝大部分人可以接受的..功放按输出声道来分共分为：单声道;立体声双声道;2.1声道;5.1环绕音效。
ab类功放效率
ab类功放效率【原创实用版】目录一、什么是 AB 类功放效率二、AB 类功放效率的计算公式三、AB 类功放效率的优点四、AB 类功放效率的缺点五、总结正文一、什么是 AB 类功放效率AB 类功放效率是指一种音频放大器电路的效率分类，其全称为 A 类和 B 类放大器的组合效率。
AB 类功放效率是音频放大器领域中一种非常重要的技术指标，因为它能够直接影响到音响设备的音质和性能。
二、AB 类功放效率的计算公式AB 类功放效率的计算公式为：η = (1/2) * (1 + 2 * (U2/U1))其中，η表示 AB 类功放效率，U1 表示输入电压，U2 表示输出电压。
三、AB 类功放效率的优点AB 类功放效率具有以下优点：1.高效率：相较于 A 类和 B 类功放，AB 类功放的效率更高，能够在较小的输入电压下产生较大的输出电压。
2.良好的音质：AB 类功放效率能够提供更为清晰和自然的音质，使音频信号在放大过程中损失较小。
3.节能环保：由于 AB 类功放效率高，因此在使用过程中能够消耗较少的电能，具有一定的节能环保效果。
四、AB 类功放效率的缺点尽管 AB 类功放效率具有诸多优点，但同样也存在以下缺点：1.成本较高：AB 类功放效率的电路设计相对复杂，需要使用较多的电子元器件，因此其成本相对较高。
2.容易出现失真：当 AB 类功放的输入电压过大时，容易出现非线性失真，影响音质。
五、总结AB 类功放效率是一种高效的音频放大器电路，具有较高的音质和较小的电能消耗。
然而，其成本较高且容易出现失真，因此在设计和使用过程中需要进行合理的权衡。
A_B_AB_D类音频功率放大器
D类音频功率放大器（Class D Audio Power Amplifier）近二十年来电子学课本上所讨论的放大器偏压(Bias)分类不外乎A类、B类、C类等放大电路，而讨论音频功率放大器仅强调A类、B类、AB类而却把D类放大器给忘掉了，事实上D类放大器早在1958年已被提出(注一)，甚至还有E 类、F类、G类、H类及S类等(注二)，只是这些类型的电路与D类很接近，运用机会低，所以也就很少被提及。
音频功率放大器最大目的在提供喇叭得到最大功率输出，而卫衍生与电源所供给功率不对等的关系，即所谓功率放大器的效率(输出功率与输入功率之比)如表一所示:表一各類功率放大器的效率比随着轻、薄、短、小手持电子装置的发展，诸如手机、MP3、PDA、IPOD 及LCD TV…数位家庭等，寻求一个省电的高效率音频功率放大器是必然的。
因此最近几年音频功率放大器由AB类功率放大器转以D类功率放大器为主流。
如图1所示(注三)，在实际应用上D类放大效率可达90%以上远超过效率50%的AB类放大。
所以D类放大的晶体管散热可大大的缩小，很适合应用于小型化的电子产品。
圖 1 D類及AB 類效率比較A类放大器(又称甲类放大器)的特点是不论是否输入信号，其输出电路恒有电流流通，而且这种放大器通常是在特性曲线的线性范围内操作，如图2所示，以求放大后的信号不失真。
所以它的优点，是失真度小，信号越小传真度越高，最大的缺点是“功率效益”（Power Efficiency）低，最大只有25%，不输入信号时丝毫不降低消耗功率，极不适合做功率放大。
但因其高传真度，部分高级音响器材仍采用A类放大器。
图1图2(a)、(b)皆属A类放大器，设计时让V CE=1/2V CC，以求最大不失真范围。
注意到V i 不输入时仍有0.5V CC/R L的电流流过晶体管，所以晶体管需要良好的散热环境。
由于“共集极”组态（图2(a) Common Collector组态又称“射极跟随器”）转移特性曲线较“共射极”组态（图2(b) Common Emitter组态）有较佳的线性度（亦即失真较低）及较低的输出组抗，因此，同属于A类放大器，射级随耦器却较常被当成输出级使用（“共射级”组态较常被当成“驱动级”使用）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AB类常用功放IC1．音频功率放大集成电路音响系统中使用的音频功率放大集成电路除上述介绍的厚膜功率放大集成电路外,还有半导体运算功率放大集成电路(具有高放大倍数并有深度负反馈的直接耦合放大器).常用的音频功率放大集成电路有TA7227、TA7270、TA7273、TA7240P、TDA1512、TDA1520、TDA1521、TDA1910、TDA2003、TDA2004、TDA2005、TDA2008、TDA1009、TDA7250、TDA7260、μPC1270H、μPC1185、μPC1242、HA1397、HA1377、AN7168、AN7170、LA4120、LA4180、LA4190、LA4420、LA4445、LA4460、LA4500、LM12、LM1875、LM2879、LM3886等型号.2．数码延时集成电路数码延时集成电路主要用于卡接OK系统中,其内部通常由滤波器、A/D转换器、D/A转换器、存储器、主逻辑控制电路、自动复位电路等组成.常用的数码延时集成电路有YX8955、TC9415、IN706、ES56033、CXA1644、CU9561、BU9252、BA5096、PT2398、PT2395、GY9403、GY9308、YSS216、M65850P、M65840、M65835、M65831、M50199、M50195、M50194等型号.3．二声道三维环绕声处理集成电路音响系统中使用的二声道三维(3D)环绕声系统有SRS、Spatializer、Q Surround、YMERSION TM和虚拟杜比环绕声系统.常用的SRS处理集成电路有SRSS5250S、NJM2178等型号.Spatializer处理集成电路有EMR4.0、PSZ740等型号.Q Surround处理集成电路有QS7777等型号.YMERSION TM处理集成电路有YSS247等型号.4．杜比定向逻辑环绕声解码集成电路杜比定向逻辑环绕声解码系统是将经过杜比编码处理过的左、右二声迹信号解调还原成四声道(前置左、右声道和中置声道、后置环绕声道)音频信号.常用的杜比定向逻辑环绕声解码集成电路有M69032P、M62460、LA2785、LA2770、NJW1103、YSS215、YSS241B、SSM-2125、SSM-2126等型号.5．数码环绕声解码集成电路音响系统中使用的数码环绕声系统有杜比数码(AC-3)系统和DTS系统等,两种系统音频信号的记录与重放均为独立六声道(即5.1声道,包括前置左、右声道和中置、左环绕、右环绕、超重低音声道).常用的杜比数码环绕声解码集成电路有YSS243B、YSS902等型号.常用的DTS数码环绕声解码集成电路有DSP56009、DSP56362、CS4926等型号.BBE音质增强集成电路有BA3884、XR1071、XR1072、XR1075、M2150A、NJM2152等型号.7．电子音量控制集成电路电子音量控制集成电路是采用直流电压或串行数据控制的可调增益放大器,其内部一般衰减器、锁存器、移位寄存器、电平转换电路等组成.常用的电子音量控制集成电路有TA7630P、TC9154P、TC9212P、LC7533、XR1051、M51133P、AN7382、TCA730A、TDA1524A、LM1035、LM1040、M62446等型号.8．电子转换开关集成电路电子转换开关集成电路是采用直流电压或串行数据控制的多路电子互锁开关集成电路,内部一般由逻辑控制、电平转换、锁存器、变换寄存器、模拟开关等电路组成.常用的电子转换开关集成电路有LC7815(双4路)、LC7820(双10路)、LC7823(双7路)、TC9162N(双7路)、TC9163N(双8路)、TC9164N(双8路)、TC9152P(双5路)和TC4052BP(双4路)等型号.9．扬声器保护集成电路扬声器保护集成电路可以在功放电路出现故障、过载或过电压时,将扬声器系统与功放电路断开,从而达到保护扬声器和功放电路的目的. 扬声器保护集成电路内部一般由检测电路、触发器、静噪电路及继电器驱动电路等组成.常用的扬声器保护集成电路有TA7317、HA12002、μPC1237等型号.10．前置放大集成电路前置放大集成电路属于低噪声、低失真、高增益、宽频带的运算放大器,有较高的输入阻抗和良好的线性.常用的前置放大集成电路有NE5532、NE5534、NE5535、OP248、TL074、TL082、TL084、LM324、LM381、LM382、LM833、LM837等型号.TDA8920 2 x 50 W class-D power amplifierNXP Semiconductors48 TDA8920B 2 X 100 W class-D power amplifier47 TDA8920BJ 2 X 100 W class-D power amplifier46 TDA8920BTH 2 X 100 W class-D power amplifier45 TDA8920J 2 x 50 W class-D power amplifier44 TDA8920TH 2 x 50 W class-D power amplifier43 TDA8922 2 x 25 W class-D power amplifier42 TDA8922B 2 X 50 W class-D power amplifier41 TDA8922BJ 2 X 50 W class-D power amplifier40 TDA8922BTH 2 X 50 W class-D power amplifier39 TDA8922J 2 x 25 W class-D power amplifier38 TDA8922TH 2 x 25 W class-D power amplifier37 TDA8924 2 x 120 W class-D power amplifier36 TDA8924TH 2 x 120 W class-D power amplifier35 TDA8925 Power stage 2 x 15 to 25Wclass-D audio amplifier34 TDA8925J Power stage 2 x 15 to 25Wclass-D audio amplifier33 TDA8925ST Power stage 2 x 15 to 25Wclass-D audio amplifier32 TDA8926 Power stage 2 x 50 W class-D audio amplifier31 TDA8926J Power stage 2 x 50 W class-D audio amplifier30 TDA8927 Power stage 2 x 80 W class-D audio amplifier29 TDA8927J Power stage 2 x 80 W class-D audio amplifier28 TDA8927ST Power stage 2 x 80 W class-D audio amplifier27 TDA8927TH Power stage 2 x 80 W class-D audio amplifier26 TDA8928J Power stage 2 x 10 or 1 x 20 W class-D audio amplifie 25 TDA8928ST Power stage 2 x 10 or 1 x 20 W class-D audio amplifie 24 TDA8929 Controller class-D audio amplifier23 TDA8929T Controller class-D audio amplifier22 TDA8931 Power comparator 1 X 20 W21 TDA8931T Power comparator 1 X 20 W20 TDA8939 Zero dead time Class-D 7.5 A power comparatorTDA8939TH Zero dead time Class-D 7.5 A power comparatorNXP Semiconductors18 TDA8941 1.5 W mono Bridge Tied Load BTL audio amplifier17 TDA8941P 1.5 W mono Bridge Tied Load BTL audio amplifier16 TDA8942 2 x 1.5 W stereo Bridge Tied Load BTL audio amplifier15 TDA8942P 2 x 1.5 W stereo Bridge Tied Load BTL audio amplifier14 TDA8943 6 W mono Bridge Tied Load BTL audio amplifier13 TDA8943SF 6 W mono Bridge Tied Load BTL audio amplifier12 TDA8944 2 x 7 W stereo Bridge Tied Load BTL audio amplifier11 TDA8944J 2 x 7 W stereo Bridge Tied Load BTL audio amplifier10 TDA8945 15 W mono Bridge Tied Load BTL audio amplifier9 TDA8945S 15 W mono Bridge Tied Load BTL audio amplifier8 TDA8946 2 x 15 W stereo Bridge Tied Load BTL audio amplifier7 TDA8946J 2 x 15 W stereo Bridge Tied Load BTL audio amplifier6 TDA8947J 4-channel audio amplifier (SE: 1 W to 25 W; BTL: 4 W to 50 W) 5 TDA8960 ATSC 8-VSB demodulator and decoder4 TDA8961 ATSC Digital Terrestrial TV demodulator/decoder3 TDA8961 ATSC/NTSC digital TV front-end chipset2 TDA8980 ATSC/NTSC digital TV front-end chipset397 TDA7240AH 20WBRIDGE AMPLIFIER FOR CAR RADIO STMicroelectronics396 TDA7240A V 20WBRIDGE AMPLIFIER FOR CAR RADIO395 TDA7241 20W BRIDGE AMPLIFIER FOR CAR RADIO394 TDA7241B 20W BRIDGE AMPLIFIER FOR CAR RADIO393 TDA7241BH 20W BRIDGE AMPLIFIER FOR CAR RADIO392 TDA7245 5W AUDIO AMPLIFIER WITH MUTING AND STAND-BY391 TDA7245A 6W AUDIO AMPLIFIER WITH STAND-BY390 TDA7250 6W AUDIO AMPLIFIER WITH STAND-BY389 TDA7253 8W AMPLIFIER WITH MUTING388 TDA7253L 6W AMPLIFIER WITH MUTING387 TDA7255 22W FRONT REAR OR BRIDGE FULLY PROTECTED CAR RADIO AMPLIFIER 386 TDA7256 30W BRIDGE CAR RADIO AMPLIFIER385 TDA7261 25W MONO AMPLIFIER WITH MUTE/ST-BY384 TDA7262 20+20W STEREO AMPLIFIER WITH STAND-BY383 TDA7263 12+12W STEREO AMPLIFIER WITH MUTING382 TDA7263L 6 + 6W STEREO AMPLIFIER WITH MUTING381 TDA7263M 12+12W STEREO AMPLIFIER WITH MUTINGSTMicroelectronics380 TDA7264 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY379 TDA7264A 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY378 TDA7265 25 +25W STEREO AMPLIFIER WITH MUTE & ST-BY377 TDA7265SA 18W+18W STEREO AMPLIFIER WITH MUTE & ST-BY376 TDA7266 7+7W DUAL BRIDGE AMPLIFIER375 TDA7266 7+7W DUAL BRIDGE AMPLIFIER374 TDA7266 7W+7W DUAL BRIDGE AMPLIFIER373 TDA7266-J15-A-T 7+7W DUAL BRIDGE AMPLIFIER372 TDA7266B 10+10W DUAL BRIDGE AMPLIFIER STMicroelectronics371 TDA7266B 7W+7W DUAL BRIDGE AMPLIFIER370 TDA7266D 5W+5W DUAL BRIDGE AMPLIFIER369 TDA7266L 5W MONO BRIDGE AMPLIFIER368 TDA7266L-J15-A-T 7+7W DUAL BRIDGE AMPLIFIERTDA7266M 7W MONO BRIDGE AMPLIFIERSTMicroelectronics366 TDA7266M 7W+7W DUAL BRIDGE AMPLIFIER365 TDA7266MA 7W+7W DUAL BRIDGE AMPLIFIER364 TDA7266P 3+3W DUAL BRIDGE AMPLIFIER363 TDA7266S 5+5W DUAL BRIDGE AMPLIFIER362 TDA7266S 7W+7W DUAL BRIDGE AMPLIFIER361 TDA7266SA 7W+7W DUAL BRIDGE AMPLIFIER360 TDA7267 2W MONO AMPLIFIER359 TDA7267A 3W MONO AMPLIFIER358 TDA7268 2 x 2W STEREO AUDIO AMPLIFIER357 TDA7269 10+10W STEREO AMPLIFIER WITH MUTE & ST-BY356 TDA7269A 14+14W STEREO AMPLIFIER WITH MUTE & ST-BY355 TDA7269ASA 14W+14W STEREO AMPLIFIER WITH MUTE & ST-BY 354 TDA7269SA 10W+10W STEREO AMPLIFIER WITH MUTE & ST-BY 353 TDA7272A HIGH PERFORMANCE MOTOR SPEED REGULATOR352 TDA7273 SINGLE CHIP STEREO CASSETTE PLAYBACK SYSTEM351 TDA7273D SINGLE CHIP STEREO CASSETTE PLAYBACK SYSTEM350 TDA7274 LOW-VOLTAGE DC MOTOR SPEED CONTROLLER349 TDA7275A MOTOR SPEED REGULATOR348 TDA7278 HIGH-EFFICIENCY CD ACTUATOR DRIVER347 TDA7282 DUAL LOW-VOLTAGE POWER AMPLIFIER346 TDA7284 RECORD/PLAYBACK CIRCUIT WITH ALCSTMicroelectronics345 TDA7284D RECORD/PLAYBACK CIRCUIT WITH ALC344 TDA7285 STEREO CASSETTE PLAYER AND MOTOR SPEED CONTROLLER343 TDA7285D STEREO CASSETTE PLAYER AND MOTOR SPEED CONTROLLER342 TDA7286 SINGLE CHIP PREAMPLIFIER FOR DOUBLE DECK RADIO CASSETTE RECORDER 341 TDA7286D SINGLE CHIP PREAMPLIFIER FOR DOUBLE DECK RADIO CASSETTE RECORDER 340 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY339 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY338 TDA7293HS 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY。
