行星齿轮减速器优化设计

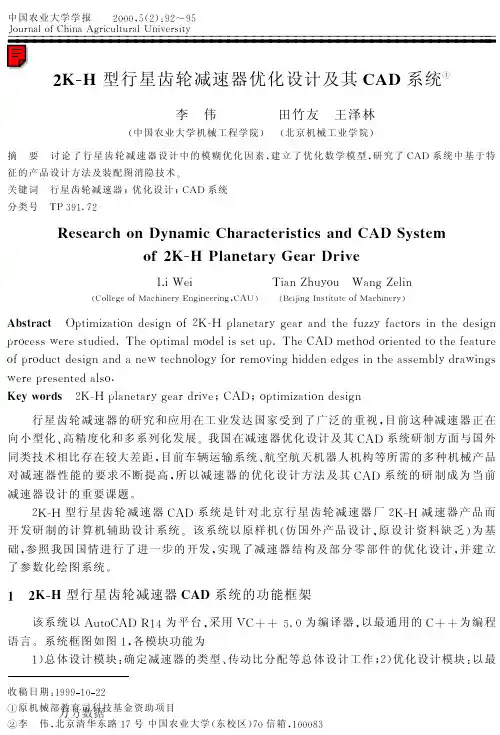

2K-H型行星齿轮减速器优化设计及其CAD系统
图 6 行星齿轮减速器 机构示意图
6 6 6 6 9 ’ => 4 $ ? ,& + ; ) C9 D6 ’ < 8 : : : : 7 E $ 6 & 在设计的同时 * 各齿轮的齿数还应满足传动比条件 * 装配条件和同轴条件等 /
中国农业大学学报 ! " " " # $ % ! & ’ ( ! )( $ + , . / 0 1 , 2 3 4 5 / 067 . 5 8 1 9 . 0 1 :/ 5 ; < . = 5 9 >
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
? @A B 型行星齿轮减速器优化设计及其 C D E 系统
李
摘 要
F
伟
田竹友
王泽林
中国农业大学机械工程学院 & %
北京机械工业学院 & %
讨 论 了 行 星 齿 轮 减 速 器 设 计 中 的 模 糊 优 化 因 素# 建立了优化数学模型# 研究了 3 6L 系 统 中 基 于 特 行星齿轮减速器 N优化设计 N3 6L 系统 ( G Q I ! O PK
*7 传动功率 为 = 输入 转速 为 Q 其 他模 糊条 件为设 计水平 S 工 艺水平 S 重 & 0 =O 8 :F ( GL M P& )R H & A 要程度 S 使用 条 件 S 材 料 质 量 因 素/ 经 编 程 计 算& 得 到 优 化 结 果 为! & & + : & + ; & @6 " T > <$ 6 " A 1 并得到行星机构全部设计尺寸 & 体积比原来减小 了 + 承载能 + 0 : : $ & 6Q N = 0 N 1U N 0 ? + = V& B ), 力符合要求 , 另外行星机构的中心距缩短且重量减轻 & 减速器的机构更加紧凑 /
行星齿轮优化设计

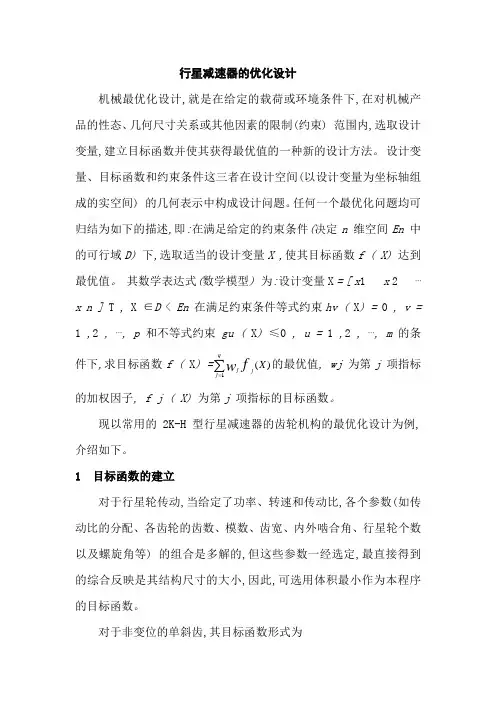

行星减速器的优化设计机械最优化设计,就是在给定的载荷或环境条件下,在对机械产品的性态、几何尺寸关系或其他因素的限制(约束) 范围内,选取设计变量,建立目标函数并使其获得最优值的一种新的设计方法。
设计变量、目标函数和约束条件这三者在设计空间(以设计变量为坐标轴组成的实空间) 的几何表示中构成设计问题。
任何一个最优化问题均可归结为如下的描述,即:在满足给定的约束条件(决定n 维空间En 中的可行域D) 下,选取适当的设计变量X ,使其目标函数f ( X) 达到最优值。
其数学表达式(数学模型) 为:设计变量X = [ x 1 x 2 ⋯x n ] T , X ∈D < En 在满足约束条件等式约束hv ( X ) = 0 , v =1 ,2 , ⋯, p 和不等式约束gu ( X ) ≤0 , u = 1 ,2 , ⋯, m 的条件下,求目标函数f ( X ) =∑=qj jj X fw 1)(的最优值, wj 为第j 项指标的加权因子, f j ( X) 为第j 项指标的目标函数。
现以常用的2K-H 型行星减速器的齿轮机构的最优化设计为例,介绍如下。
1 目标函数的建立对于行星轮传动,当给定了功率、转速和传动比,各个参数(如传动比的分配、各齿轮的齿数、模数、齿宽、内外啮合角、行星轮个数以及螺旋角等) 的组合是多解的,但这些参数一经选定,最直接得到的综合反映是其结构尺寸的大小,因此,可选用体积最小作为本程序的目标函数。
对于非变位的单斜齿,其目标函数形式为V (ββπcos 2222)(4z nz m g pa n +式中: m n 为模数,mm ;β为螺旋角。
该式是对单级行星齿轮传动而论的,对于三级行星齿轮传动,则可写成如下形式:V min =V ( x 1) + V ( x 2) + V ( x 3)约束方程:(1) 配齿条件装配条件为 n z z pb a += 正整数同心条件为 '-='+ααgbg aaggaz zzzcos cos 式中:'αag 为太阳轮- 行星轮副啮合角;'αgb 为行星轮- 内齿圈副啮合角。
行星齿轮减速器的优化设计

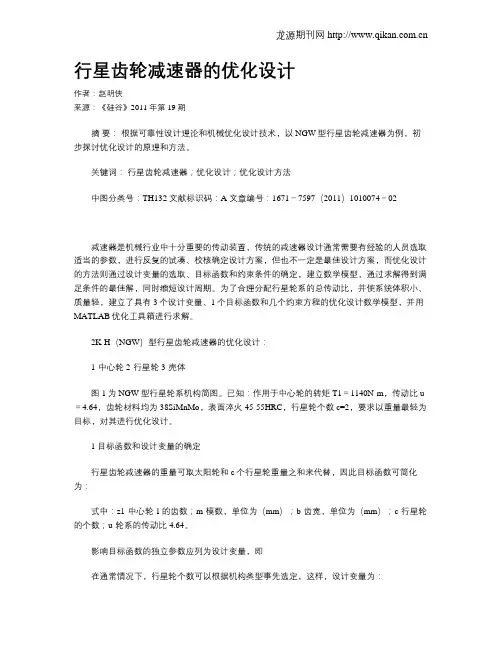

行星齿轮减速器的优化设计作者：赵明侠来源：《硅谷》2011年第19期摘要：根据可靠性设计理论和机械优化设计技术，以NGW型行星齿轮减速器为例，初步探讨优化设计的原理和方法。
关键词：行星齿轮减速器；优化设计；优化设计方法中图分类号：TH132 文献标识码：A 文章编号：1671－7597（2011）1010074－02减速器是机械行业中十分重要的传动装置，传统的减速器设计通常需要有经验的人员选取适当的参数，进行反复的试凑、校核确定设计方案，但也不一定是最佳设计方案，而优化设计的方法则通过设计变量的选取、目标函数和约束条件的确定，建立数学模型，通过求解得到满足条件的最佳解，同时缩短设计周期。
为了合理分配行星轮系的总传动比，并使系统体积小、质量轻，建立了具有3个设计变量、1个目标函数和几个约束方程的优化设计数学模型，并用MATLAB优化工具箱进行求解。
2K-H（NGW）型行星齿轮减速器的优化设计：1-中心轮 2-行星轮 3-壳体图1为NGW型行星轮系机构简图。
已知：作用于中心轮的转矩T1＝1140N·m，传动比u ＝4.64，齿轮材料均为38SiMnMo，表面淬火45-55HRC，行星轮个数c=2，要求以重量最轻为目标，对其进行优化设计。
1 目标函数和设计变量的确定行星齿轮减速器的重量可取太阳轮和c个行星轮重量之和来代替，因此目标函数可简化为：式中：z1-中心轮1的齿数；m-模数，单位为（mm）；b-齿宽，单位为（mm）；c-行星轮的个数；u-轮系的传动比4.64。
影响目标函数的独立参数应列为设计变量，即在通常情况下，行星轮个数可以根据机构类型事先选定，这样，设计变量为：2 约束条件的建立1）小齿轮z1不根切，得：2）限制齿宽最小值，得：3）限制模数最小值，得：4）限制齿宽系数b/m的范围：，得：5）满足接触强度要求，得：式中： -许用接触应力。
6）满足弯曲强度要求，得：式中：、 -齿轮的齿形系数和应力校正系数； -许用弯曲应力。
