蜗轮蜗杆传动原理
蜗轮蜗杆传动工作原理
蜗轮蜗杆传动工作原理要说这蜗轮蜗杆传动啊，可真是个巧妙的东西，你得听我细细给你道来。
那天，我正好在车间里头转悠，瞅见那机器上的蜗轮蜗杆，心里头就犯起了嘀咕：这玩意儿到底是怎么个转法？于是我就停下脚步，打算好好琢磨琢磨。
你看那蜗杆，它就像一根螺旋线缠绕在圆柱上，活像个调皮的小蛇。
而那蜗轮呢，则像是个布满牙齿的大圆盘子，等着蜗杆来跟它亲热。
蜗杆的螺旋线形状，一旋转起来，就自然而然地跟蜗轮的齿面啮合上了，你说这事儿神奇不神奇？我就琢磨着，这蜗轮蜗杆啊，它们之间的配合就像是咱们俩聊天，你说一句我接一句，顺溜得很。
蜗杆一转，蜗轮就跟着转，就像是咱们俩一唱一和，配合得那叫一个默契。
不过啊，这蜗轮蜗杆传动还有个特点，那就是单向传动。
也就是说，蜗杆能带着蜗轮转，但蜗轮却没法反过来带着蜗杆转。
这就像咱们俩聊天，只能是我问你答，你问我答，不能乱了套。
要说这蜗轮蜗杆传动的好处啊，那可多了去了。
它传动比大，能实现高速比的传动，就像咱们平时说的“以小搏大”，挺有意思的。
而且啊，它还能承受大负载，就像咱们俩抬个重东西，虽然累，但也能扛得住。
不过啊，它也有个缺点，那就是效率不高。
就像是咱们俩聊天，虽然聊得挺欢，但有时候也会觉得累，得停下来歇歇。
所以啊，这蜗轮蜗杆传动也得有个度，不能一直转个不停。
我记得那天，我还跟旁边的小李聊起了这蜗轮蜗杆传动。
他说：“老刘啊，你看这蜗轮蜗杆传动，就像是咱们俩的友谊，虽然有时候会有些摩擦，但始终还是紧紧地连在一起。
”我一听这话，心里头就暖洋洋的，觉得这小子说得还挺有道理。
所以啊，这蜗轮蜗杆传动啊，不仅是个机械原理，它还包含着咱们人与人之间的相处之道。
咱们得好好琢磨琢磨，才能把它用得更好，更顺手。
你说是不是这个理儿？。
蜗轮蜗杆乐高知识点
蜗轮蜗杆乐高知识点蜗轮蜗杆是乐高机械学习中的一个重要知识点，它是一种常见的传动机构。
蜗轮蜗杆传动具有传动比大、减速比稳定、传动效率高等特点，在各种机械设备中得到广泛应用。
本文将介绍蜗轮蜗杆的基本原理、结构特点、应用领域等相关知识点。
一、蜗轮蜗杆的基本原理蜗轮蜗杆传动是一种通过蜗杆带动蜗轮旋转的传动方式。
它由蜗轮和蜗杆两个部分组成，其中蜗轮是一个齿轮，齿数较少，一般为1至4个；蜗杆是一种螺旋线形的轴，它与蜗轮啮合，通过旋转带动蜗轮转动。
蜗轮蜗杆传动的原理是利用蜗杆的螺旋线形与蜗轮的齿轮啮合，实现转速减小、扭矩增大的效果。
蜗杆的螺旋线斜度很小，因此每转动一周，蜗轮只能转动少数齿数。
这使得蜗轮蜗杆传动具有较大的传动比，在工程中常用于减速装置。
二、蜗轮蜗杆的结构特点1. 轴向布局：蜗轮蜗杆传动的蜗杆与蜗轮呈轴向布局，占用空间小，结构紧凑。
2. 传动比稳定：蜗轮蜗杆传动的传动比只取决于蜗轮的齿数，与输入转速无关，因此传动比稳定。
3. 传动效率高：蜗轮蜗杆传动的传动效率通常较高，一般在80%以上，可以达到90%左右。
三、蜗轮蜗杆的应用领域蜗轮蜗杆传动由于其特殊的结构特点，在各个领域得到广泛应用。
1. 工业机械：蜗轮蜗杆传动常用于工业机械的减速装置，例如工厂中的输送机、搅拌机、切割机等。
2. 交通运输：蜗轮蜗杆传动常用于汽车、船舶等交通工具中的行驶装置，实现转速减小和扭矩增大。
3. 机器人：蜗轮蜗杆传动在机器人领域也有广泛应用，用于机器人的关节传动，实现机械臂的运动控制。
4. 家用电器：蜗轮蜗杆传动常用于家用电器中的马达减速装置，例如洗衣机、搅拌机等。
四、蜗轮蜗杆乐高的学习与应用乐高机械学习是一种通过乐高积木搭建各种机械结构，并通过学习乐高机械原理来实现运动的过程。
蜗轮蜗杆乐高是其中的一个重要知识点，通过搭建蜗轮蜗杆传动的乐高模型，可以更好地理解蜗轮蜗杆传动的原理和特点。
在乐高机械学习中，蜗轮蜗杆乐高模型的搭建需要注意以下几点：1. 确定传动比：根据实际需求确定蜗轮和蜗杆的齿数，以达到所需的传动比。

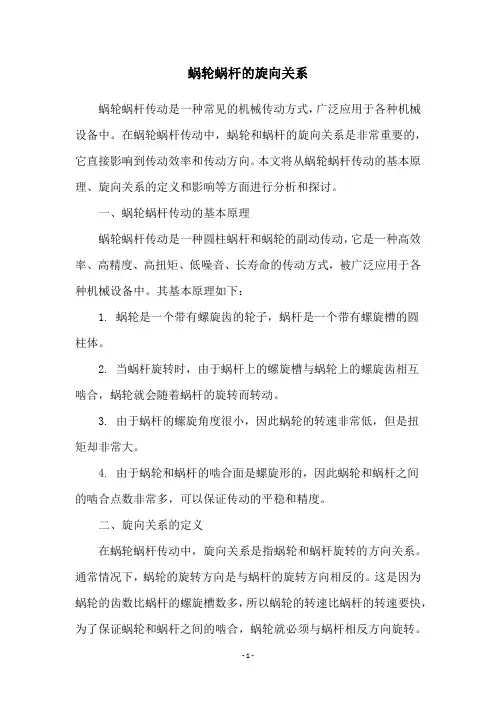

蜗轮蜗杆的旋向关系
蜗轮蜗杆的旋向关系蜗轮蜗杆传动是一种常见的机械传动方式，广泛应用于各种机械设备中。
在蜗轮蜗杆传动中，蜗轮和蜗杆的旋向关系是非常重要的，它直接影响到传动效率和传动方向。
本文将从蜗轮蜗杆传动的基本原理、旋向关系的定义和影响等方面进行分析和探讨。
一、蜗轮蜗杆传动的基本原理蜗轮蜗杆传动是一种圆柱蜗杆和蜗轮的副动传动，它是一种高效率、高精度、高扭矩、低噪音、长寿命的传动方式，被广泛应用于各种机械设备中。
其基本原理如下：1. 蜗轮是一个带有螺旋齿的轮子，蜗杆是一个带有螺旋槽的圆柱体。
2. 当蜗杆旋转时，由于蜗杆上的螺旋槽与蜗轮上的螺旋齿相互啮合，蜗轮就会随着蜗杆的旋转而转动。
3. 由于蜗杆的螺旋角度很小，因此蜗轮的转速非常低，但是扭矩却非常大。
4. 由于蜗轮和蜗杆的啮合面是螺旋形的，因此蜗轮和蜗杆之间的啮合点数非常多，可以保证传动的平稳和精度。
二、旋向关系的定义在蜗轮蜗杆传动中，旋向关系是指蜗轮和蜗杆旋转的方向关系。
通常情况下，蜗轮的旋转方向是与蜗杆的旋转方向相反的。
这是因为蜗轮的齿数比蜗杆的螺旋槽数多，所以蜗轮的转速比蜗杆的转速要快，为了保证蜗轮和蜗杆之间的啮合，蜗轮就必须与蜗杆相反方向旋转。
三、旋向关系的影响旋向关系对蜗轮蜗杆传动的性能和使用效果有很大的影响，主要表现在以下几个方面：1. 传动效率：蜗轮蜗杆传动的效率与旋向关系有直接关系。
如果蜗轮和蜗杆旋转方向相同，传动效率会降低，因为这样会增加传动中的摩擦损失。
而如果旋转方向相反，则传动效率会提高，因为这样可以减少摩擦损失。
2. 传动方向：蜗轮蜗杆传动的传动方向也与旋向关系有关。
如果蜗轮和蜗杆旋转方向相同，传动方向就是相同的，这种传动方式通常用于需要反向传动的场合。
而如果旋转方向相反，则传动方向就是相反的，这种传动方式通常用于需要正向传动的场合。
3. 距离：旋向关系还会影响蜗轮和蜗杆之间的距离。
如果蜗轮和蜗杆旋转方向相同，它们之间的距离会缩短，这样可以减小设备的体积和重量。

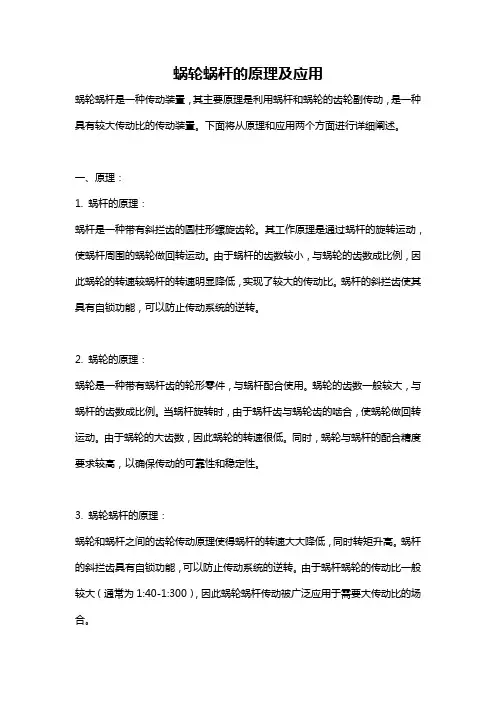

蜗轮蜗杆的原理及应用
蜗轮蜗杆的原理及应用蜗轮蜗杆是一种传动装置，其主要原理是利用蜗杆和蜗轮的齿轮副传动，是一种具有较大传动比的传动装置。
下面将从原理和应用两个方面进行详细阐述。
一、原理：1. 蜗杆的原理：蜗杆是一种带有斜拦齿的圆柱形螺旋齿轮。
其工作原理是通过蜗杆的旋转运动，使蜗杆周围的蜗轮做回转运动。
由于蜗杆的齿数较小，与蜗轮的齿数成比例，因此蜗轮的转速较蜗杆的转速明显降低，实现了较大的传动比。
蜗杆的斜拦齿使其具有自锁功能，可以防止传动系统的逆转。
2. 蜗轮的原理：蜗轮是一种带有蜗杆齿的轮形零件，与蜗杆配合使用。
蜗轮的齿数一般较大，与蜗杆的齿数成比例。
当蜗杆旋转时，由于蜗杆齿与蜗轮齿的啮合，使蜗轮做回转运动。
由于蜗轮的大齿数，因此蜗轮的转速很低。
同时，蜗轮与蜗杆的配合精度要求较高，以确保传动的可靠性和稳定性。
3. 蜗轮蜗杆的原理：蜗轮和蜗杆之间的齿轮传动原理使得蜗杆的转速大大降低，同时转矩升高。
蜗杆的斜拦齿具有自锁功能，可以防止传动系统的逆转。
由于蜗杆蜗轮的传动比一般较大（通常为1:40-1:300），因此蜗轮蜗杆传动被广泛应用于需要大传动比的场合。
二、应用：1. 工业领域：蜗轮蜗杆传动广泛应用于工业生产中的各种机械设备，如输送机、搅拌机、搅拌桨、起重机、冷冻机等。
这些设备一般需要大传动比，并且需要稳定的传动和较大的传动力矩。
2. 机械工程领域：在机械工程领域，蜗轮蜗杆传动也有着广泛的应用。
例如，在车辆的转向机构中，蜗轮蜗杆传动可以实现方向盘到车轮的传动；在船舶的舵机机构中，也可以利用蜗轮蜗杆传动实现舵的转动。
3. 精密仪器领域：蜗轮蜗杆传动由于其精度要求较高，常用于精密仪器中的传动装置。
例如，精密测量仪器、光学仪器、数控设备等，都可以采用蜗轮蜗杆传动实现精密传动和准确控制。
4. 机床工具领域：在机床工具领域，蜗轮蜗杆传动也得到了广泛应用。
例如，车床、铣床、钻床等机床中的进给机构，往往采用蜗轮蜗杆传动实现工件和刀具的精确进给。
蜗轮蜗杆中心距90mm
蜗轮蜗杆中心距90mm蜗轮蜗杆中心距90mm是指蜗轮和蜗杆的中心之间的距离为90毫米。
蜗轮蜗杆传动是一种常见的机械传动方式，它具有传动平稳、传动比大、传动效率高等优点，广泛应用于工业机械、汽车、机床等领域。
本文将以蜗轮蜗杆中心距90mm为主题，详细介绍蜗轮蜗杆传动的原理、构造和应用。
1. 蜗轮蜗杆传动的原理蜗轮蜗杆传动是一种基于蜗杆和蜗轮的啮合原理实现的传动方式。
蜗杆是一种螺旋状的螺杆，蜗轮则是一个与蜗杆啮合的圆盘。
蜗杆通过旋转驱动蜗轮旋转，实现传递动力和转矩的目的。
2. 蜗轮蜗杆传动的构造蜗轮蜗杆传动由蜗杆、蜗轮、轴承和外壳等组成。
蜗杆通常由高硬度和耐磨的材料制成，如钢铁或青铜。
蜗轮则通常由铸铁或钢制成，具有低磨损和高强度的特点。
轴承用于支撑和固定蜗杆和蜗轮，以减少摩擦和振动。
外壳则用于保护传动装置和润滑蜗轮蜗杆。
3. 蜗轮蜗杆传动的工作原理蜗轮蜗杆传动的工作原理是通过蜗杆的螺旋面与蜗轮的齿轮面啮合来完成传动。
当蜗杆旋转时，蜗轮会沿着蜗杆的螺旋面进行滚动运动，使蜗轮旋转。
由于蜗杆螺旋面的螺距较大，所以每转动一周，蜗轮只能旋转一小段角度，这就实现了大传动比的传动效果。
4. 蜗轮蜗杆传动的应用蜗轮蜗杆传动广泛应用于工业机械领域。
其主要应用包括：- 电动机与机床主轴的传动：蜗轮蜗杆传动可以实现电动机与机床主轴之间的传动，实现机械设备的工作转速调节。
- 汽车座椅角度调整：蜗轮蜗杆传动可以用于汽车座椅的角度调整，使乘客可以调整座椅的倾斜角度，提高乘坐舒适度。
- 周转箱的传动：蜗轮蜗杆传动可用于周转箱的传动，实现箱体的旋转和倾斜功能。
- 门窗等家具的开闭传动：蜗轮蜗杆传动可以应用于门窗等家具的开闭传动，使其更加方便、平稳地开闭。
- 工程机械的传动：蜗轮蜗杆传动在工程机械中应用广泛，如挖掘机、起重机等，用于改变设备的行走方向和提升物体的传动。
总结：蜗轮蜗杆中心距90mm是蜗轮蜗杆传动中的一个参数，表示蜗轮和蜗杆之间的距离为90mm。

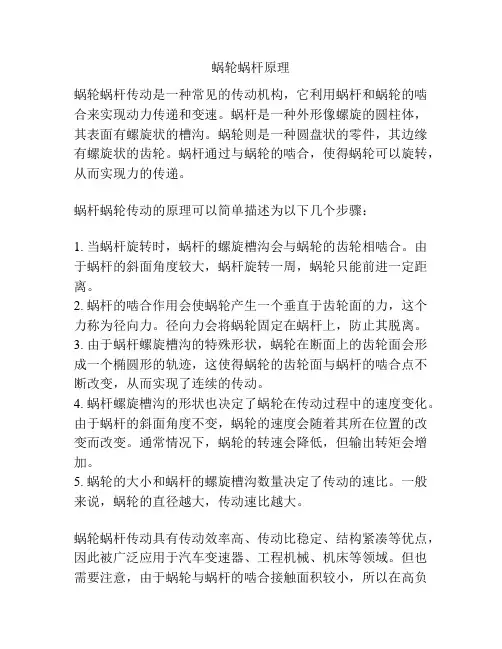

蜗轮蜗杆原理
蜗轮蜗杆原理
蜗轮蜗杆传动是一种常见的传动机构，它利用蜗杆和蜗轮的啮合来实现动力传递和变速。
蜗杆是一种外形像螺旋的圆柱体，其表面有螺旋状的槽沟。
蜗轮则是一种圆盘状的零件，其边缘有螺旋状的齿轮。
蜗杆通过与蜗轮的啮合，使得蜗轮可以旋转，从而实现力的传递。
蜗杆蜗轮传动的原理可以简单描述为以下几个步骤：
1. 当蜗杆旋转时，蜗杆的螺旋槽沟会与蜗轮的齿轮相啮合。
由于蜗杆的斜面角度较大，蜗杆旋转一周，蜗轮只能前进一定距离。
2. 蜗杆的啮合作用会使蜗轮产生一个垂直于齿轮面的力，这个力称为径向力。
径向力会将蜗轮固定在蜗杆上，防止其脱离。
3. 由于蜗杆螺旋槽沟的特殊形状，蜗轮在断面上的齿轮面会形成一个椭圆形的轨迹，这使得蜗轮的齿轮面与蜗杆的啮合点不断改变，从而实现了连续的传动。
4. 蜗杆螺旋槽沟的形状也决定了蜗轮在传动过程中的速度变化。
由于蜗杆的斜面角度不变，蜗轮的速度会随着其所在位置的改变而改变。
通常情况下，蜗轮的转速会降低，但输出转矩会增加。
5. 蜗轮的大小和蜗杆的螺旋槽沟数量决定了传动的速比。
一般来说，蜗轮的直径越大，传动速比越大。
蜗轮蜗杆传动具有传动效率高、传动比稳定、结构紧凑等优点，因此被广泛应用于汽车变速器、工程机械、机床等领域。
但也需要注意，由于蜗轮与蜗杆的啮合接触面积较小，所以在高负
荷、高速应用时容易产生磨损和热量，需要注意润滑和冷却措施。
机械课件第12章蜗轮蜗杆
蜗轮蜗杆的设计流程
确定传动比
根据实际需求确定蜗轮蜗杆的传动比 ，以满足工作要求。
设计蜗轮蜗杆的结构
根据实际应用需求，设计蜗轮蜗杆的 结构，包括蜗杆的长度、直径、螺旋
线方向等。
选择设计参数
根据工作条件和强度要求，选择合适 的模数、压力角、蜗杆直径等设计参 数。
蜗轮蜗杆传动由两个交错轴线、相互咬合的蜗轮 02 和蜗杆组成，通过蜗轮的旋转带动蜗杆的旋转。
蜗轮蜗杆传动具有传动比大、结构紧凑、传动平 03 稳、自锁等特点，广泛应用于各种机械传动系统
中。
蜗轮蜗杆的传动比计算
01 蜗轮蜗杆的传动比等于蜗轮的齿数除以蜗杆的齿 数，即i=z2/z1。
02 传动比的大小取决于蜗轮和蜗杆的齿数比，可以 根据实际需求选择合适的齿数比来满足不同的传 动要求。
02 传动比的计算是蜗轮蜗杆设计中的重要参数，对 于确定传动系统的性能和尺寸至关重要。
蜗轮蜗杆的效率分析
1
蜗轮蜗杆的效率受到多种因素的影响，包括润滑 条件、齿面摩擦、齿面磨损、制造精度等。
2
在理想情况下，蜗轮蜗杆的传动效率可以达到 90%以上，但在实际应用中，由于各种因素的影 响，效率可能会降低。
校核强度和稳定性
根据设计参数和实际工况，对蜗轮蜗 杆进行强度和稳定性的校核，确保其 能够满足工作要求。
蜗轮蜗杆的制造工艺
01
02
03
铸造工艺
通过铸造方法制造蜗轮蜗 杆的毛坯，常用的铸造工 艺有砂型铸造、金属型铸 造等。
切削加工
对铸造毛坯进行切削加工 ，以获得精确的外形和尺 寸，包括车削、铣削、磨 削等加工方式。
蜗轮蜗杆模数表
蜗轮蜗杆模数表一、蜗轮蜗杆传动的基本知识1.1 传动原理蜗轮蜗杆传动是一种常见的传动机构，由一个蜗轮和一个蜗杆组成。
蜗轮是呈蜗牛壳形的圆盘，在其周边有螺旋状的齿轮，称为蜗牙；蜗杆是一种纽带状的齿轮。
传动时，当蜗杆旋转时，蜗牙将蜗杆转动，实现传动功能。
1.2 优点和应用领域蜗轮蜗杆传动具有传动比大、传动精度高、输运平稳、结构简单等优点，因此在很多领域有着广泛的应用，如机械加工、食品包装、仓储物流等。
二、蜗轮蜗杆模数表的作用蜗轮蜗杆模数表是蜗轮蜗杆传动设计中的重要工具，它将蜗轮蜗杆传动的主要参数整理成表格形式，方便工程师在设计中参考使用。
模数表中包含了蜗轮蜗杆的模数、齿数、蜗杆减速比等信息。
2.1 模数的定义模数是蜗轮蜗杆传动中的一个重要参数，它表示蜗轮齿轮齿数与直径的比值。
模数越大，蜗轮齿轮越大，传动比越小，传动效果越大。
模数表中列出了常见的模数值，方便设计者根据实际需求选择合适的模数。
2.2 齿数的选择蜗轮蜗杆传动中，齿数的选择直接影响到传动的效果。
齿数的选取要满足传动比要求，同时还要考虑到蜗轮蜗杆的结构尺寸、齿轮数和传动精度等因素。
模数表中一般会给出不同齿数对应的传动比和减速比，设计者可以根据需求选择合适的齿数。
2.3 蜗杆减速比的计算蜗轮蜗杆传动的减速比是指蜗轮每转一圈，蜗杆转动的圈数。
减速比可以通过蜗轮齿数与蜗杆齿数的比值来计算。
模数表中一般会给出不同蜗杆减速比对应的齿轮数，方便设计者根据需要进行计算和选择。
三、蜗轮蜗杆模数表的使用方法3.1 确定传动需求在使用蜗轮蜗杆模数表之前，首先需要确定传动的需求，包括传动比、最大扭矩、转速、传动效率等。
这些参数将直接影响到蜗轮蜗杆传动的设计和选择。
3.2 查找模数表根据确定的传动需求，通过查找蜗轮蜗杆模数表，找到合适的模数和齿数范围。
模数表中通常按照模数从小到大的顺序列出了齿数和传动比等信息，设计者可以根据自己的需求快速找到合适的参数。
3.3 进行计算和选择根据找到的模数和齿数范围，设计者可以通过计算和比较不同参数的传动效果，选择最合适的蜗轮蜗杆传动方案。
蜗轮蜗杆传动概述
蜗轮蜗杆传动概述
蜗轮蜗杆传动是一种常见的机械传动方式，它通过蜗轮和蜗杆之间的啮合作用，将旋转运动转换为线性运动或者将高速低扭矩的输入转化为低速高扭矩的输出。
下面我们来详细了解一下蜗轮蜗杆传动。
1. 蜗轮和蜗杆的结构
蜗轮是一种呈圆盘形状的齿轮，它的齿数通常比较少，一般在1-4个之间。
而蜗杆则是一种带有斜面齿的圆柱体，它和蜗轮啮合时可以实现大范围减速。
由于其结构特殊，使得其具有很好的自锁性能。
2. 工作原理
当输入端旋转时，通过与螺旋线斜面啮合的方式，驱动着输出端进行旋转或线性运动。
由于斜面角度较小（通常为5-10度），因此每次输入端旋转一个周期后输出端只会移动一个齿距。
3. 优点和缺点
优点：具有很好的自锁性能，在停止工作时可以有效地防止输出端的运动；传动效率高，通常可以达到90%以上；结构简单，体积小，重
量轻。
缺点：由于蜗杆的制造难度较大，生产成本较高；由于啮合面积较小，承载能力不如其他传动方式。
4. 应用领域
蜗轮蜗杆传动广泛应用于机械制造、航空航天、汽车、冶金等领域。
例如，在汽车中常用于电动车窗升降装置和座椅调节系统中。
综上所述，蜗轮蜗杆传动是一种常见的机械传动方式，具有很好的自
锁性能和高效率等优点。
它广泛应用于各个领域，并且随着技术的发
展和制造工艺的改进，其应用范围还将继续扩大。
蜗杆传动工作原理
蜗杆传动工作原理蜗杆传动是一种常用的传动方式，它由蜗杆和蜗轮组成。
蜗杆是一种螺旋线形状的齿轮，蜗轮则是一种圆盘状的齿轮。
蜗杆传动主要通过蜗杆的螺旋线与蜗轮的齿轮咬合来传递动力。
蜗杆传动具有传动比大、传动平稳、噪音小等优点，因此广泛应用于各个领域。
蜗杆传动的工作原理如下：1.螺旋线齿形：蜗杆的齿形是螺旋线形状的。
螺旋线的角度越大，齿数越少，蜗杆传动的传动比就越大；反之，传动比较小。
螺旋线的螺距越大，传动效率就越高。
2.齿轮齿形：蜗轮的齿形是圆柱面的。
蜗轮的齿数越多，传动效率就越高。
蜗轮的齿数与蜗杆的螺旋线角度呈正比，与蜗杆的螺距呈反比。
3.咬合过程：当蜗杆转动时，蜗轮受到蜗杆螺旋线作用力的影响，开始进行旋转。
蜗轮的旋转产生的力会使蜗杆进行推动，从而实现动力传递。
4.传动比：传动比是指蜗轮转一圈，蜗杆转动的圈数。
传动比等于蜗轮的齿数除以蜗杆的齿数。
蜗杆传动具有以下几个特点：1.传动比大：蜗杆传动的传动比一般较大，通常为1:20至1:300之间。
这使得蜗杆传动适用于需要减速的场合。
2.传动平稳：由于螺杆的齿数较少，蜗杆传动的传动平稳，减小了机械设备的振动和冲击。
因此，蜗杆传动常被用于需要平稳传动的场合。
3.传动效率低：蜗杆传动的咬合面积较小，齿面摩擦力大，因此传动效率低。
一般情况下，蜗杆传动的传动效率约为30%至80%之间。
4.可逆性：蜗杆传动具有较好的不可逆性。
在停机状态下，蜗杆无法迅速被蜗轮带动，相反，蜗轮却可以被蜗杆带动。
5.噪音小：由于蜗杆传动的咬合面积小，齿面摩擦力小，因此产生的噪音也较小。
总结起来，蜗杆传动是一种通过螺旋线齿形的蜗杆和圆齿轮的蜗轮进行咬合来传递动力的传动方式。
它具有传动比大、传动平稳、噪音小等优点，因此被广泛应用于各个领域。
然而，由于传动效率较低，蜗杆传动常常需要与其他传动方式进行组合使用，以提高效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蜗轮蜗杆传动
蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传动中，蜗杆是主动件，而蜗轮是被动件。
蜗轮蜗杆传动有如下特点：
1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。
2) 工作平稳无噪音
3) 传动功率范围大
4）可以自锁
5）传动效率低，蜗轮常需用有色金属制造。
蜗杆的螺旋有单头与多头之分。
传动比的计算如下：
I=n1/n2=z/K
n1-蜗杆的转速 n2-蜗轮的转速 K-蜗杆头数 Z-蜗轮的齿数
蜗轮及蜗杆机构
一、用途：
蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当於齿轮与齿条,蜗杆又与螺杆形状相似。
二、基本参数：
模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，
三、蜗轮蜗杆正确啮合的条件
1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的轴面压力角且为标准值，即
==m ，==
2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：
蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。
引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等於，而是，蜗杆蜗轮机构的中心距不等於，而是。
蜗杆蜗轮传动中蜗轮转向的判定方法，可根据啮合点K处方向、方向（平行於螺旋线的切线）及应垂直於蜗轮轴线画速度矢量三角形来判定；也可用「右旋蜗杆左手握，左旋蜗杆右手握，四指拇指」来判定。
五、蜗轮及蜗杆机构的特点
可以得到很大的传动比，比交错轴斜齿轮机构紧凑
两轮啮合齿面间为线接触，其承载能力大大高於交错轴斜齿轮机构
蜗杆传动相当於螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
具有自锁性。
当蜗杆的导程角小於啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。
如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用
传动效率较低，磨损较严重。
蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。
另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高
蜗杆轴向力较大
六、应用
蜗轮及蜗杆机构常被用於两轴交错、传动比大、传动功率不大或间歇工作的场合。
蜗轮蜗杆为什么不能反向传动?
因为蜗杆的螺旋角一般很小,小于摩擦角,能自锁,一般单线蜗杆都会自锁,所以不能反转.
不过也有多线蜗杆,它对螺旋角很大,不能自锁,可以反转,在有些场合是要加防反转的装置的.
蜗轮、蜗杆的计算公式：
1，传动比=蜗轮齿数÷蜗杆头数
2，中心距=（蜗轮节径+蜗杆节径）÷2
3，蜗轮吼径=（齿数+2）×模数
4，蜗轮节径=模数×齿数
5，蜗杆节径=蜗杆外径-2×模数
6，蜗杆导程=π×模数×头数
7，螺旋角（导程角）tgB=（模数×头数）÷蜗杆节径
蜗杆头数：
蜗杆和螺纹一样有右旋和左旋之分，分别称为右旋蜗杆和左旋蜗杆。
蜗杆上只有一条螺旋线的称为单头蜗杆，即蜗杆转一周，蜗轮转过一齿，若蜗杆上有两条螺旋线，就称为双头蜗杆，即蜗杆转一周，蜗轮转过两个齿。
依此类推，设蜗杆头数用Z1表示（一般Z1=1~4），蜗轮齿数用Z2表示。
从传动比公式可以看出，当 Z1=1，即蜗杆为单头，蜗杆须转 转蜗轮才转一转，因而可得到很大传动比，一般在动力传动中，取传动比I=10-80；在分度机构中，I可达1000。
这样大的传动比如用齿轮传动，则需要采取多级传动才行，所以蜗杆传动结构紧凑，体积小、重量轻。
蜗轮传动发生自锁的条件是什么
涡轮蜗杆传动，一般都是以蜗杆为主动端，涡轮为从动端，并实现很大的减速比。
几乎没有以涡轮为主动端的应用。
涡轮蜗杆传动中的自锁，一般是指在涡轮上施加转矩，无法使机构转动的现象（你也可以认为此时涡轮是主动轮）。
涡轮蜗杆传动中发生自锁的条件是蜗杆的展开螺距角小于涡轮蜗杆接触的摩擦角。
即β<Φ，β为蜗杆的展开螺距角，Φ为摩擦角；tgΦ=μ，μ为摩擦系数。
这个道理跟斜面上的物体不下滑是一样的，就是要求G*sinα<G*cosα*μ，α为斜面斜角，μ为摩擦系数，G为重力。
整理得：tgα<μ，即：α<arctanμ=Φ。
