高速加工中钨钢铣刀切削全参数参考
加工中心刀具转速-1
普通加工中心钨钢平铣刀的切削参数切削材料模具钢料(30≤硬度HRC≤40)刃径(d) 转速(S) 进刀(F) 切削量(H)0.5 6000-8000 250 0.0051 6000-8000 300 0.011.5 6000-8000 300 0.0152 6000-8000 350 0.022.5 6000-8000 350 0.023 3500-4500 500 0.034 2500-3500 600 0.055 2500-3000 800 0.056 1800-2500 1000 0.088 1500-2000 1000 0.08-0.1510 1200-1800 1100 0.1-0.212 1000-1500 1200 0.2-0.314 1000-1200 1200 0.2-0.316 1000-1200 1200 0.25-0.35切削材料黄铜(硬度HRC≤30 铍铜硬度HRC35-42)刃径(d) 转速(S) 进刀(F) 切削量0.5 6000-8000 300 0.011 6000-8000 300 0.011.5 6000-8000 350 0.012 6000-8000 350 0.022.5 6000-8000 350 0.023 4500-5000 600 0.034 4000-4500 800 0.055 3500-4000 1000 0.056 3000-3500 1000 0.18 2500-3000 1000 0.1-0.210 2000-2500 1200 0.2-0.312 1500-2000 1300 0.3-0.514 1500-2000 1500 0.3-0.516 1200-1500 1600 0.5注解：1 以上参数是以普通加工中心(主轴转速最高8000)的钨钢铣刀为准，它的表面硬度一般是HRC45-55(洛氏硬度)左右2 以上参数是以挖槽(又名等高铣，Cavity_Mill)为准，若是铣外形，则可以多点切削量，如￠12的铣铜，切削量可以给0.8-1MM3 刀具的切削量一般给75%(粗加工)。

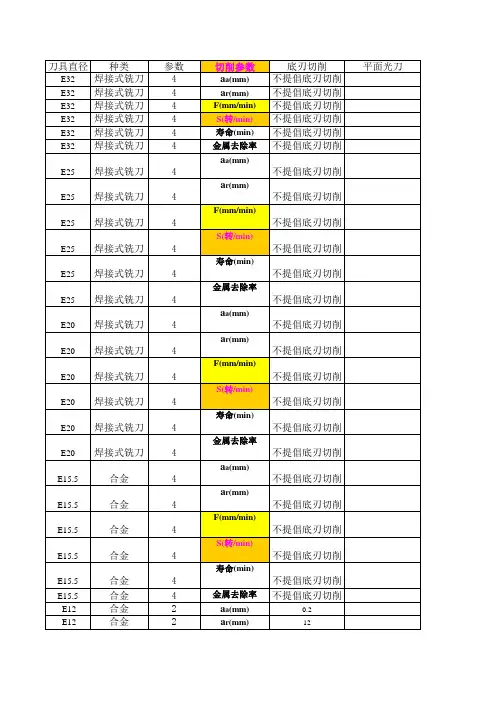

刀具切削参数表3
E25 焊接式铣刀
E25 焊接式铣刀
E25 焊接式铣刀
E25 焊接式铣刀
E25 焊接式铣刀
E25 焊接式铣刀
E20 焊接式铣刀
E20 焊接式铣刀
E20 焊接式铣刀
E20 焊接式铣刀
E10
合金
4
ar(mm)
10
E10
合金
4
F(mm/min)
800
E10
合金
4
S(转/min)
1200
E10
合金
4
寿命(min)
40
E10
合金
4
金属去除率
1.6
E10
高速涂层
4
aa(mm)
不提倡底刃切削
E10
高速涂层
4
ar(mm)
不提倡底刃切削
F(mm/min)
E10
高速涂层
4
不提倡底刃切削
E10
高速涂层
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削
不提倡底刃切削 不提倡底刃切削
0.2 12
平面光刀
E12
合金
2
F(mm/min)
金属去除率
E8
高速涂层
切削参数表铣刀

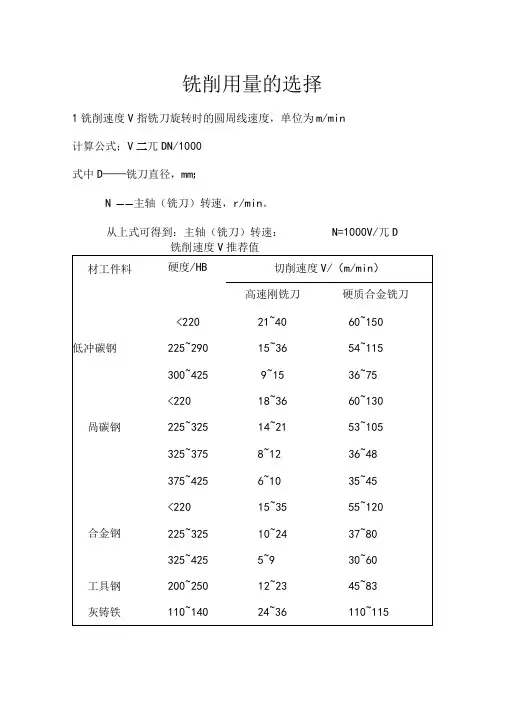

铣削用量的选择1铣削速度V指铣刀旋转时的圆周线速度，单位为m/min计算公式；V二兀DN/1000式中D——铣刀直径，mm;N ――主轴（铣刀）转速，r/min。
从上式可得到：主轴（铣刀）转速：N=1000V/兀D铣削速度V推荐值材工件料硬度/HB<220切削速度V/（m/min）高速刚铣刀21~40硬质合金铣刀60~150低冲碳钢225~290 15~36 54~115300~425 9~15 36~75<220 18~36 60~130 咼碳钢225~325 14~21 53~105325~375 8~12 36~48375~425 6~10 35~45<220 15~35 55~120 合金钢225~325 10~24 37~80325~425 5~9 30~60 工具钢200~250 12~23 45~83 灰铸铁110~140 24~36 110~1152进给量在铣削过程中，工件相对于铣刀的移动速度称为进给量•有三种表示方法：(1)每齿进给量a f铣刀每转过一个齿，工件沿进•给方向移动的距离单位为mm/z。
(2)每转进给量f铣刀每转过一转，工件沿进.给方向移动的位为距离，单位为mm/r.。
(3)每分钟进给量V铣刀每旋转1min,工件沿进.给方向移动的位为距离，单位为mm/ min。
.三种进给量的关系为：V =a f zn式中a ------ 每齿进给量，mm/z。
.z --- 铣刀(主轴)转速,r/min。
n --- 铣刀齿数.。
铣刀每齿进给量，a (mm/z.)推荐值3铣削层用量(1)铣削宽度a e铣刀在一次进给中所切掉工件表面的宽度，单位为mm。
.一般立铣刀和端铣刀的铣削宽度约为铣刀直径的50% ~60%左右。
(2)背吃刀量a p(切削深度)铣刀在一次进给中所切掉工件表面的厚度,即工件的已加工表面和待加工表面间的垂直距离，单位为mm。
一般立铣刀粗铣时的背吃刀量以不超过铣刀半径为原则，以防背吃刀量过大而造成刀具的损坏，精铣时约为0.05~0.30mm端铣刀粗铣时约为2~5mm,精铣时约为0.10~0.50mm.。
加工中心刀具切削参数

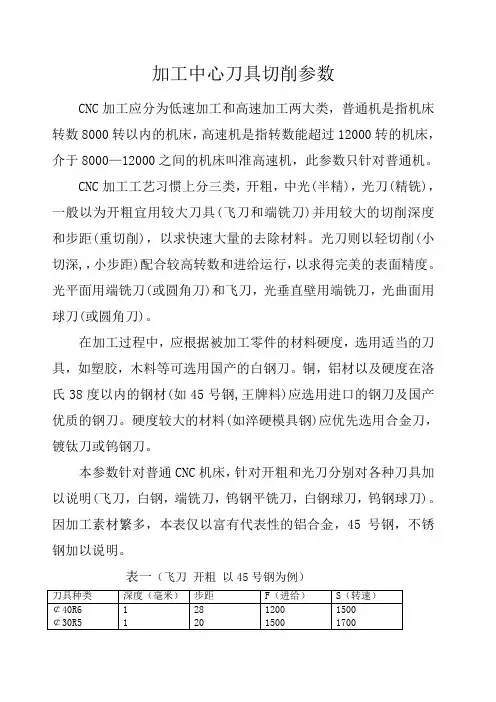

加工中心刀具切削参数
CNC加工应分为低速加工和高速加工两大类，普通机是指机床转数8000转以内的机床，高速机是指转数能超过12000转的机床，介于8000—12000之间的机床叫准高速机，此参数只针对普通机。
CNC加工工艺习惯上分三类，开粗，中光(半精)，光刀(精铣)，一般以为开粗宜用较大刀具(飞刀和端铣刀)并用较大的切削深度和步距(重切削)，以求快速大量的去除材料。
光刀则以轻切削(小切深,，小步距)配合较高转数和进给运行，以求得完美的表面精度。
光平面用端铣刀(或圆角刀)和飞刀，光垂直壁用端铣刀，光曲面用球刀(或圆角刀)。
在加工过程中，应根据被加工零件的材料硬度，选用适当的刀具，如塑胶，木料等可选用国产的白钢刀。
铜，铝材以及硬度在洛氏38度以内的钢材(如45号钢,王牌料)应选用进口的钢刀及国产优质的钢刀。
硬度较大的材料(如淬硬模具钢)应优先选用合金刀，镀钛刀或钨钢刀。
本参数针对普通CNC机床，针对开粗和光刀分别对各种刀具加以说明(飞刀，白钢，端铣刀，钨钢平铣刀，白钢球刀，钨钢球刀)。
因加工素材繁多，本表仅以富有代表性的铝合金，45号钢，不锈钢加以说明。
表一（飞刀开粗以45号钢为例）
表二（进口白钢平刀开粗铝合金 45号钢）
表三（白钢球刀光刀铝合金 45号钢）
表四（钨钢球刀光面 45号钢不锈钢）
表五（钨钢平刀光刀 45号钢不锈钢）
表六（白钢平刀光刀
铝合金 45号钢）。
刀具切削进给全参数表
实用标准文档
文案大全
文案大全
碳素合金结构钢(HRC ＜20) 合金调质钢(HRC30～40) 淬火工件(HRC46～52) 1
参数 材料
文案大全
文案大全
碳素合金结构钢(HRC ＜20＝ 合金调质钢(HRC30～40) 淬火工件(HRC46～52) 2 碳素合金结构钢(HRC ＜20)
合金调质钢(HRC30～40) 淬火工件(HRC46～52) 3 材料
刀具切削进给参数表: 刀具切削进给参数表:
文案大全
文案大全
文案大全
碳素合金结构钢(HRC＜20＝合金调质钢(HRC30～40) 淬火工件(HRC46～52) 4 刀具切削进给参数表:
碳素合金结构钢(HRC＜20) 合金调质钢(HRC30～40) 淬火工件(HRC46～52) 5
文案大全
文案大全
文案大全
文案大全
实用标准文档
文案大全
碳素合金结构钢(HRC ＜20) 合金调质钢(HRC30～40) 淬火工件(HRC46～52) 7
刀具切削进给参数表:
文案大全
实用标准文档
文案大全
碳素合金结构钢(HRC ＜20)
合金调质钢(HRC30～40) 淬火工件(HRC46～52) 8 刀具切削进给参数表: 刀具切削进给参数表:
文案大全
碳素合金结构钢(HRC＜20) 合金调质钢(HRC30～40) 淬火工件(HRC46～52) 9 文案大全
碳素合金结构钢(HRC＜20＝合金调质钢(HRC30～40) 淬火工件(HRC46～52) 10 文案大全
文案大全
文案大全
文案大全。
加工中心高速切削参数表
刀具直径 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6 E63R6
种类 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀
粗加工 0.8-2 36 1800 700-1000 4800 72 0.6 36 1800 1000 4800 72 0.5 36 800 1000 4800 72
精加工 0.3 0.5 1400 1400 600 0.225 0.3 0.5 1400 1200 600 0.225 0.3 0.5 1000 1200 0.225
种类 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀 飞刀
参数 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 普通 普通 普通 普通 普通 普通
切削参数 aa(mm) ar(mm) F(mm/min) S(转/min) 寿命(min) 金属去除率 aa(mm) ar(mm) F(mm/min) S(转/min) 寿命(min) 金属去除率 aa(mm) ar(mm) F(mm/min) S(转/min) 寿命(min) 金属去除率 aa(mm) ar(mm) F(mm/min) S(转/min) 寿命(min) 金属去除率
刀具直径 E25R0.8 E25R0.8 E25R0.8 E25R0.8 E25R0.8 E25R0.8 E32R0.8 E32R0.8 E32R0.8 E32R0.8 E32R0.8 E32R0.8 E25R5 E25R5 E25R5 E25R5 E25R5 E25R5 E32R6 E32R6 E32R6 E32R6 E32R6 E32R6
铣削加工参数
铣削加工参数1铣削要素铣削速度v：铣刀旋转运动的线速度，单位为m/min。
铣削深度ap：平行于铣刀轴线测量的切削层尺寸，单位为mm。
铣削宽度ae：垂直于铣刀轴线测量的切削层尺寸，单位为mm。
每齿进给量af：铣刀每转过一个刀齿，工件与铣刀的相对位移量，单位为mm/z。
Ra：以轮廓算术平均偏差评定的表面粗糙度参数，单位为μm。
dd：刀具直径，单位为mm。
切削速度与转速关系：m/XXXr/minv：切削速度，铣刀旋转运动的线速度，单位为m/min。
n：刀具的转速，单位为r/min。
d：刀具观察点直径，单位为mm。
2铣削参数XXX热轧状态（硬度：187HB）面铣刀铣削硬质合金飞刀（YT15等）类别Raae（mm）ap（mm）af（mm/z）v（m/min）2～30.12801004～50.粗铣6.32～30.12802004～50.0.20.1000.40.精铣3.20.20.2000.40.钢热轧状态（硬度：187HB）柱铣刀侧齿铣削类别Raddap高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）ae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）10..10520..粗铣6.310..1120201020..0.10..10.1050.20..20.精铣3.20.10..10.20100.20..20.钢热轧状态（硬度：187HB）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）类别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）10..101020..粗铣6.310..1120202020..0.10..10.10100.20..20.精铣3.20.10..10.20200.20..20.钢调质状况（硬度：28～32HRC）面铣刀铣削硬质合金飞刀（YT15等）类别Raae（mm）ap（mm）af（mm/z）v（m/min）1～20.12501002～30.粗铣6.31～20.12502002～30.0.20.1000.40.精铣3.20.20.2000.40.钢调质状态（硬度：28～32HRC）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）类别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）10..058010520..0360粗铣6.310..180201020..0860精铣3..10..10.02800.20.120100.20.010.030.021520150.20.10.20.010.030.0260806045钢调质状况（硬度：28～32HRC）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）类别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）10..0580101020..0360粗铣6.310..180202020..08600.10..10.028010100.20..20.0160精铣3.20.10..10.038020200.20..20.Cr钢热轧状况（硬度：212HB）面铣刀铣削硬质合金飞刀（YT15等）类别Raae（mm）ap（mm）af（mm/z）v（m/min）1～20.12501002～30.粗铣6.31～20.12502002～30.0.20.1000.40.精铣3.20.20.2000.40.Cr钢热轧状态（硬度：212HB）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）种别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）10..10520..粗铣6.310..1110201020..0.10..10.1050.20..20.精铣3.20.10..10.20100.20..20.Cr钢热轧状况（硬度：212HB）柱铣刀底齿铣削种别Raddae高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）ap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）10..101020..粗铣6.310..1110202020..0.10..10.10100.20..20.精铣3.20.10..10.20200.20..20.Cr钢调质状况（硬度：28～32HRC）面铣刀铣削硬质合金飞刀（YT15等）种别Raae（mm）ap（mm）af（mm/z）v（m/min）1～20.12201002～30.粗铣6.31～20.12202002～30.0.20.1000.40.精铣3.20.20.2000.40.Cr钢调质状态（硬度：28～32HRC）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）种别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）10..057010520..0360粗铣6.310..170201020..08600.10..10.02701050.20..20.0160精铣3.20.10..10.037020100.20..20.Cr钢调质状态（硬度：28～32HRC）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YT15等）类别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）10..0570101020..0360粗铣6.310..170202020..0860精铣3..10..10.02700.20.120200.20.010.030.021520150.20.10.20.010.030.02607060H62硬化状态（硬度：164HB）面铣刀铣削硬质合金飞刀（YG8等）类别Raae（mm）ap（mm）af（mm/z）v（m/min）2～30.23501004～50.1300粗铣6.32～30.23502004～50.13000.20.1000.40.精铣1.60.20.2000.40.H62软化状况（硬度：164HB）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）类别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）20..10530..粗铣6.320..1180201030..0.10..10.1050.20..20.精铣3.20.10..10.20100.20..20.H62硬化状态（硬度：164HB）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）类别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）20..101030..粗铣6.320..1180202030..0.10..10.10100.20..20.精铣3.20.10..10.20200.20..20.A12-T4固溶处置惩罚并时效状况（硬度：105HB）面铣刀铣削类别Ra硬质合金飞刀（YG8等）ae（mm）100粗铣6.3200100精铣1.6200ap（mm）2～34～52～34～50.20.40.20.4af（mm/z）0.30.150.30.150.060.040.060.04v（m/min）5004005004005004005004002A12-T4固溶处置惩罚并时效状况（硬度：105HB）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）类别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）20..10530..粗铣6.320..1250201030..0.10..10.1050.20..20.精铣3.20.10..10.20100.20..20.A12-T4固溶处置惩罚并时效状况（硬度：105HB）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）种别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）20..101030..粗铣6.320..1250202030..0.10..10.10100.20..20.精铣3.20.10..10.20200.20..20.TC4固溶处置惩罚并时效状况（硬度：320～380HB）面铣刀铣削硬质合金飞刀（YG8等）类别Raae（mm）ap（mm）af（mm/z）v（m/min）20.083610040.0425粗铣6.320.083620040.0425精铣1..20.03452000.40.20.40.020.030.02304530TC4固溶处理并时效状态（硬度：320～380HB）柱铣刀侧齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）种别Raddapae（mm）af（mm/z）v（m/min）ae（mm）af（mm/z）v （m/min）1.50..50.084010530..0430粗铣6.31.50.1121.50.140201030..08300.20..20.05401050.40..40.0330精铣3.20.20..20.054020100.40..40.0330TC4固溶处置惩罚并时效状况（硬度：320～380HB）柱铣刀底齿铣削高速钢铣刀（W18Cr4V等）硬质合金铣刀（YG8等）类别Raddaeap（mm）af（mm/z）v（m/min）ap（mm）af（mm/z）v （m/min）1.50..50.0840101030..0430粗铣6.31.50.1121.50.140202030..08300.20..20.054010100.40..40.0330精铣3.2 0.20..20.05402020。
加工中心新刀具常用切削参数参照表1
8 8
120-150 120-150
20-30 20-25
半精铣T型 粗精槽铣T型
槽
焊刃 焊刃
φ68-72/T型刀
8
120-150
20-25 粗铣T型槽
焊刃
铸铁/滑块 φ68-72/T型刀 φ68-72/T型刀
8 8
120-150 120-150
30-45 30-40
半精铣T型 粗精槽铣T型
槽
焊刃 焊刃
400-600 300-400
50-70 40-50
16 20
16 20
高速钢
φ25高速钢立铣 4刃
260-360
60-100
20
10
φ32高速钢立铣 4刃
200-260
60-100
20
10
φ36高速钢立铣 4刃
180-200
60-100
20
10
φ30立铣
4刃
320-420
60-100
20
φ32立铣
专门试验的
φ2钻头
s4600 琢钻每次钻深0.3mm F30 最深60mm 高速钢
常用铰刀切削参数参照表
加工材料 钢
铰刀直径d(mm)
<10 10-20
切削深度 进给量 a(mm) f(mm/r)
0.08-0.12 0.15-0.25 0.12-0.15 0.20-0.35
切削速度v(m/min) 6-12
800
60
800
20
700
50
400
60
400
80
120
40-50
120
40-50
用途
钻孔 扩孔 钻孔 钻孔 扩孔 精铰孔 精铰孔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速加工中钨钢铣刀的切削参数参考
切削材料模具钢料(30≤硬度HRC≤40)
刃径(d) 转速(S) 进刀(F) 切削量(H)
1 16000 500 0.02
2 13000 1500-1800 0.04
4 12000 2500-2800 0.06
6 9000-10000 3000 0.08
8 8000 3000 0.1
10 6000 3000 0.1
12 5000 3500 0.12-0.15
切削材料黄铜(硬度HRC≤30 铍铜硬度HRC35-42)
刃径(d) 转速(S) 进刀(F) 切削量(H)
1 16000 800-1000 0.03-0.05
2 14000 1800-2000 0.07-0.08
4 13000 2500 0.1-0.15
6 12000 2800-3000 0.3
8 8000 3000-3500 0.3
10 7000 3500 0.4
12 6500-7000 3500 0.4
注解：
1、以上参数是以高速加工中(主轴转速最高20000)的钨钢铣刀为准，它的表面硬度一般是HRC45-55(洛氏硬度)左右。
2 、平铣刀和圆铣刀(球刀)切削参数差不多，都可以参考上表。
3 、高速加工中一般用来加工一些比较小的零件和产品，所以它使用的刀具比较小，而且很少使用“飞刀”，也即合金铣刀。
4 、高速加工的理念就是：转速高，切削快，切削量少。
5、平时所说的钨钢一般指的就是硬质合金。
