IPSec 配置指导

合集下载

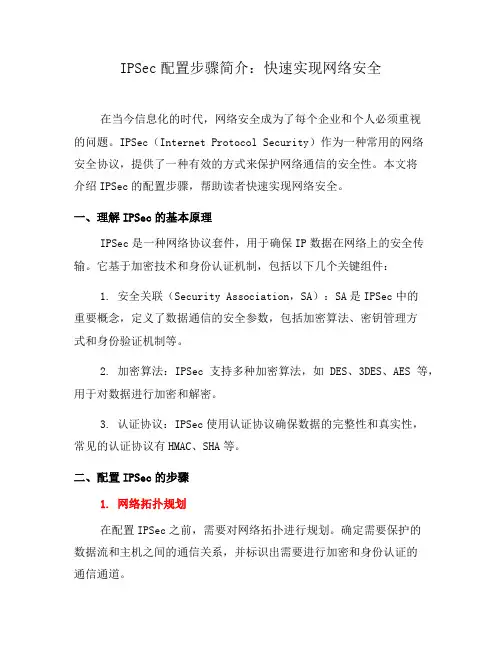

IPSec配置步骤简介：快速实现网络安全(一)

IPSec配置步骤简介：快速实现网络安全在当今信息化的时代，网络安全成为了每个企业和个人必须重视的问题。

IPSec（Internet Protocol Security）作为一种常用的网络安全协议，提供了一种有效的方式来保护网络通信的安全性。

本文将介绍IPSec的配置步骤，帮助读者快速实现网络安全。

一、理解IPSec的基本原理IPSec是一种网络协议套件，用于确保IP数据在网络上的安全传输。

它基于加密技术和身份认证机制，包括以下几个关键组件：1. 安全关联（Security Association，SA）：SA是IPSec中的重要概念，定义了数据通信的安全参数，包括加密算法、密钥管理方式和身份验证机制等。

2. 加密算法：IPSec支持多种加密算法，如DES、3DES、AES等，用于对数据进行加密和解密。

3. 认证协议：IPSec使用认证协议确保数据的完整性和真实性，常见的认证协议有HMAC、SHA等。

二、配置IPSec的步骤1. 网络拓扑规划在配置IPSec之前，需要对网络拓扑进行规划。

确定需要保护的数据流和主机之间的通信关系，并标识出需要进行加密和身份认证的通信通道。

2. 创建安全关联根据网络拓扑规划，需要创建安全关联。

安全关联包括主机之间的安全策略和参数设置。

在创建安全关联时，需要确定加密算法、认证协议、密钥长度等参数，并生成密钥。

3. 配置密钥协商密钥协商是IPSec中非常重要的一步，用于确保通信双方能够协商出相同的密钥，以便进行加密和解密操作。

密钥协商可以通过手动配置，也可以使用自动密钥协商协议（IKE）进行。

4. 配置策略在IPSec中，策略定义了对数据包进行加密和解密的规则。

需要根据安全需求和网络拓扑规划，定义适当的策略。

策略包括源IP地址、目标IP地址、加密算法、认证协议等。

5. 启用IPSec配置完成后，需要启用IPSec，并对所有相关设备进行相应的配置。

确保防火墙、路由器、交换机等设备都按照相同的配置进行部署。

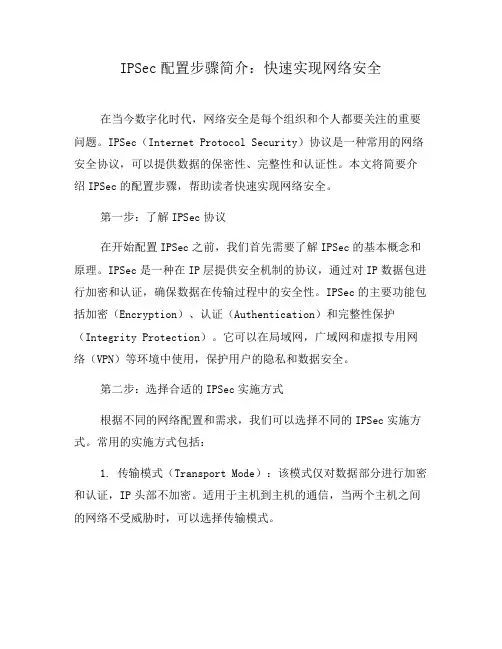

IPSec配置步骤简介：快速实现网络安全(二)

IPSec配置步骤简介：快速实现网络安全在当今数字化时代，网络安全是每个组织和个人都要关注的重要问题。

IPSec（Internet Protocol Security）协议是一种常用的网络安全协议，可以提供数据的保密性、完整性和认证性。

本文将简要介绍IPSec的配置步骤，帮助读者快速实现网络安全。

第一步：了解IPSec协议在开始配置IPSec之前，我们首先需要了解IPSec的基本概念和原理。

IPSec是一种在IP层提供安全机制的协议，通过对IP数据包进行加密和认证，确保数据在传输过程中的安全性。

IPSec的主要功能包括加密（Encryption）、认证（Authentication）和完整性保护（Integrity Protection）。

它可以在局域网，广域网和虚拟专用网络（VPN）等环境中使用，保护用户的隐私和数据安全。

第二步：选择合适的IPSec实施方式根据不同的网络配置和需求，我们可以选择不同的IPSec实施方式。

常用的实施方式包括：1. 传输模式（Transport Mode）：该模式仅对数据部分进行加密和认证，IP头部不加密。

适用于主机到主机的通信，当两个主机之间的网络不受威胁时，可以选择传输模式。

2. 隧道模式（Tunnel Mode）：该模式对整个IP数据包进行加密和认证，包括IP头部。

适用于网络之间的通信，可以在不受信任的网络中创建安全隧道，确保数据的安全传输。

第三步：配置IPSec策略在实施IPSec之前，我们需要配置相关的IPSec策略。

IPSec策略包括加密策略和认证策略，用于定义需要保护的数据类型和安全算法。

1. 加密策略：配置加密策略以确定要对哪些数据进行加密。

可以选择不同的加密算法，如DES（Data Encryption Standard）、AES （Advanced Encryption Standard）等。

2. 认证策略：配置认证策略以验证数据的真实性和完整性。

路由器IPSEC配置

路由器的IPSEC配置
一、服务器端：配置华三路由器
1、查看路由器的出口端口及IP地址，如下图为WAN1，IP为202.101.193.74
2、配置IKE
1）建立IKE的虚拟出口，绑定出口为W AN1
2）、设置IEK安全提议，IKE验证算法为MD5，加密算法为3DES, DH组为DH2 modp 1024
3）、设置IKE对等体，占据接口引用第1步创建的，由于是中心对多点的模式，所以对端地址设为0.0.0.0,即任意IP都可接入。

协商模式为主模式，安全提议为第2步所创建的安全
提议。

设置预共享密钥。

2、配置IPSEC
1）创建安全提议，安全协议类型ESP，ESP验证算法MD5，ESP加密算法3DES
2）设置安全策略，本地子网地址为实际本端的IP，对端子网设置为0.0.0.0，即任意都可接入，协商类型IKE协商，对等体调用IKE的第三步，安全提议调用IPSEC的第一步，PFS 为DH2 modp 1024
二、客户端：四信路由器设置
进入IPSCE配置界面，点击添加一个IPsec客户端
添加一个IPsec客户端
本地子网填写本地的网关IP加后缀/24，远程子网填写对端网关IP加后缀/24(注：本地和对端的网段不能一样）。

启用高级配置，IKE/ESP加密信息的填写要和服务端一致。

共享密钥要和服务端的一样致。

如上图所示，从串口看到输出ipsec连接认证已经通过，表示IPsec隧道已经连接。

在状态下看到ESTABLISED 就表示IPsec隧道已经连接。

IPSec使用方法：配置和启用IPSec的步骤详解(六)

IPSec使用方法：配置和启用IPSec的步骤详解IPSec（Internet协议安全性）是一种用于保护网络通信的协议，可以提供数据的加密和认证。

本文将详细介绍IPSec的使用方法，包括配置和启用IPSec的步骤。

一、IPSec简介IPSec是一种网络层协议，用于提供端到端的安全性。

它可以在网络层对数据进行加密和认证，确保数据在传输过程中的安全性和完整性。

通过使用IPSec，用户可以安全地在互联网等不安全的环境下进行数据传输。

二、配置IPSec的步骤1. 确定安全策略在配置IPSec之前，需要确定安全策略，包括需要保护的数据、通信双方的身份验证方式、加密算法、认证算法等。

安全策略可以根据具体的需求进行调整。

2. 配置IPSec隧道IPSec隧道是安全通信的通道，需要配置隧道以实现加密和认证。

配置IPSec隧道时，需要配置以下内容：a. 选择加密算法：可以选择AES、3DES等加密算法。

b. 选择认证算法：可以选择HMAC-SHA1、HMAC-MD5等认证算法。

c. 配置密钥：需要配置加密和认证所需的密钥。

3. 配置IPSec策略IPSec策略用于控制哪些通信需要进行加密和认证。

配置IPSec策略时，需要指定以下内容：a. 源地址和目标地址：指定通信双方的IP地址。

b. 安全协议：指定使用的安全协议，可以选择AH或ESP。

c. 安全关联（SA）：指定使用的加密算法、认证算法和密钥。

4. 配置密钥管理密钥管理是IPSec中非常重要的一部分，用于生成和管理加密和认证所需的密钥。

密钥可以手动配置，也可以通过密钥管理协议（如IKE）自动配置。

5. 启用IPSec完成上述配置后，可以启用IPSec。

启用IPSec时，需要将配置应用到网络设备上，以确保IPSec正常工作。

具体操作可以参考相关网络设备的文档。

三、启用IPSec的注意事项在启用IPSec之前，需要注意以下事项：1. 配置的一致性：配置IPSec时，需要确保各个网络设备的配置是一致的，以确保IPSec能够正常工作。

IPSec使用方法：配置和启用IPSec的步骤详解(九)

IPSec使用方法：配置和启用IPSec的步骤详解IPSec（Internet Protocol Security）是一种网络层协议，用于确保通信数据的安全性和完整性。

通过加密和身份验证机制，IPSec可以保护网络通信免受恶意攻击和数据泄露的影响。

在本文中，我们将详细介绍如何配置和启用IPSec。

第一步：了解IPSec的概念在我们开始配置和启用IPSec之前，有必要了解一些IPSec的基本概念。

IPSec使用两个核心协议：AH（Authentication Header）和ESP（Encapsulating Security Payload）。

AH负责对数据进行身份验证和完整性检查，而ESP则负责将数据进行加密和解密。

此外，IPSec还需要配置密钥管理机制，以确保安全的密钥分发和更新。

第二步：选择IPSec的实现方式IPSec可以在操作系统级别或网络设备级别进行配置和启用。

如果您正在使用Windows操作系统，您可以通过在操作系统设置中启用IPSec功能来配置IPSec。

另外，许多网络设备也提供了IPSec功能的支持，您可以通过设置设备的安全策略和规则来启用IPSec。

第三步：配置IPSec策略配置IPSec策略是启用IPSec的关键步骤之一。

在Windows操作系统中，您可以通过打开“本地安全策略”管理器来配置IPSec策略。

在“本地安全策略”管理器中，您可以定义多个安全规则，并指定何时和如何应用这些规则。

例如，您可以定义一个规则，要求所有从Internet到内部网络的数据包都必须经过IPSec保护。

在网络设备中，配置IPSec策略的方式可能会有所不同。

您可以通过登录设备的管理界面，并导航到相应的安全设置中来配置IPSec策略。

在这些设置中，您可以定义源地址、目标地址、安全协议和密钥等信息，以确保通信数据的安全性。

第四步：配置和管理密钥为了实现安全的通信，IPSec需要使用密钥对数据进行加密和解密。

IPSec使用方法：配置和启用IPSec的步骤详解(四)

IPSec使用方法：配置和启用IPSec的步骤详解IPSec（Internet Protocol Security）是一种常用的网络安全协议，用于对网络通信进行加密和身份验证。

通过使用IPSec，我们可以保护数据的机密性和完整性，防止黑客和未经授权的访问者获得敏感信息。

本文将详细介绍配置和启用IPSec的步骤。

一、了解IPSec在开始配置和启用IPSec之前，我们首先要对IPSec有所了解。

IPSec是一套协议和算法的组合，用于在网络层提供数据的安全性。

它通过在IP层加密数据包来保护数据传输的机密性和完整性。

IPSec协议具有两种模式：传输模式和隧道模式。

传输模式只对数据部分进行加密，而隧道模式将整个IP数据包都加密。

二、确定IPSec使用场景在配置和启用IPSec之前，我们需要确定IPSec的使用场景。

我们可以使用IPSec来保护两个网络之间的通信，也可以用于保护远程访问VPN连接。

了解使用场景有助于我们选择正确的配置选项和参数。

三、配置IPSec1. 确保网络设备支持IPSec协议。

大多数现代网络设备都支持IPSec协议，如路由器、防火墙和虚拟专用网关。

2. 找到并打开网络设备的管理界面。

可以通过在Web浏览器中输入网络设备的IP地址来访问管理界面。

3. 导航到IPSec配置页面。

不同的设备管理界面可能有所不同，但通常可以在安全或VPN设置下找到IPSec配置选项。

4. 配置加密算法。

IPSec支持多种加密算法，如AES、3DES和DES。

根据安全需求选择合适的算法。

5. 配置身份验证算法。

IPSec使用身份验证算法来确认通信双方的身份。

常见的身份验证算法有预共享密钥和证书。

选择适合的身份验证算法，并创建所需的密钥或证书。

6. 配置密钥管理。

密钥管理是IPSec中关键的一部分，用于协商和管理加密密钥。

可以选择手动密钥管理或自动密钥管理协议（如IKE）。

7. 配置IPSec策略。

IPSec策略定义了如何应用IPSec加密和身份验证规则。

IPSec使用方法：配置和启用IPSec的步骤详解(三)

IPSec使用方法：配置和启用IPSec的步骤详解IPSec（Internet Protocol Security）是一种常用的网络安全协议，用于保护网络通信的安全性和完整性。

通过对数据进行加密和认证，IPSec确保了数据在网络传输过程中的保密性和防篡改能力。

本文将详细介绍IPSec的配置和启用步骤，帮助读者了解如何使用IPSec 来保护网络通信的安全。

一、IPSec的概述IPSec协议是在网络层实现的安全协议，它通过对IP数据包进行加密和认证，确保数据在传输过程中的安全性。

IPSec使用了多种加密和认证算法，如DES、3DES、AES等，同时还支持两种模式：传输模式和隧道模式。

传输模式适用于通信双方在同一网络中，而隧道模式则适用于需要跨越不同网络的通信。

二、IPSec的配置步骤以下是IPSec的配置步骤：1. 确定加密和认证算法：首先，需要确定使用哪种加密和认证算法来保护通信。

常用的算法有DES、3DES和AES，认证算法可以选择MD5或SHA。

2. 配置密钥管理：IPSec需要使用密钥来进行加密和认证，因此需要配置密钥管理。

可以选择手动配置密钥，也可以使用自动密钥交换协议（IKE）来自动分发密钥。

3. 配置安全策略：安全策略定义了哪些流量需要被保护，以及如何进行保护。

可以根据需要定义多个安全策略，每个策略可以有不同的加密和认证算法。

4. 配置IPSec隧道：如果需要跨越不同网络的通信，需要配置IPSec隧道。

隧道配置包括隧道模式、本地和远程网关地址，以及相应的加密和认证算法。

5. 启用IPSec：完成配置后，需要启用IPSec来保护通信。

启用IPSec的方式可以是在路由器或网络防火墙上配置相应的规则，也可以在主机上使用IPSec客户端软件。

三、IPSec的启用步骤以下是IPSec的启用步骤：1. 检查设备支持：首先，需要检查网络设备是否支持IPSec。

大多数现代路由器、防火墙和操作系统都已经支持IPSec，但仍需确保设备支持。

路由器 IPSEC 配置

路由器IPSEC 配置一、组网需求：要求两个局域网的出口RSR路由器使用GRE VPN实现客户端能访问服务端的内网服务器和应用二、组网拓扑：三、配置要点：1、配置VPN前要确认路由器上网正常2、内网1和内网2 不能是同一网段的四、配置步骤注意：配置之前建议使用Ruijie#show ip interface brief 查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆)等等，以下配置以百兆接口为例。

路由器R1的配置步骤一：修改NAT中的ACL，指定要走IPESEC隧道的数据不要NATRuijie>enable ------>进入特权模式Ruijie#configure terminal ------>进入全局配置模式Ruijie(config)#ip access-list extended 100 ------>配置NAT时使用的ACL，要根据设备当前的配置决定的Ruijie(config-ext-nacl)# 10 deny ip 192.168.1.0 0.0.0.255 192.168.2.00.0.0.255 ------>源地址是192.168.1.0/4，目的地址是192.168.2.0/24 不经过natRuijie(config-ext-nacl)#15 deny ip 192.168.3.0 0.0.0.255 192.168.2.00.0.0.255 ------>源地址是192.168.3.0/4，目的地址是192.168.2.0/24 不经过natRuijie(config-ext-nacl)#20 permit ip 192.168.1.0 0.0.0.255 any ------>源地址是192.168.1.0/4，目的地址是任意的执行NATRuijie(config-ext-nacl)#25 permit ip 192.168.3.0 0.0.0.255 any ------>源地址是192.168.3.0/4，目的地址是任意的执行NAT步骤二：定义要走ipsec vpn的数据流，即感兴趣流Ruijie(config)#ip access-list extended 110 ------>定义源地址是192.168.1.0/4，目的地址是192.168.2.0/24 的数据流，准备执行ipsecRuijie(config-ext-nacl)#10 permit ip 192.168.1.0 0.0.0.255 192.168.2.00.0.0.255Ruijie(config-ext-nacl)#ip access-list extended 120------>定义源地址是192.168.3.0/4，目的地址是192.168.2.0/24 的数据流，准备执行ipsecRuijie(config-ext-nacl)#10 permit ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255 Ruijie(config-ext-nacl)#exit步骤三：定义安全联盟和密钥交换策略Ruijie(config)#crypto isakmp policy 1Ruijie(isakmp-policy)#authentication pre-share ------> 认证方式为预共享密钥 Ruijie(isakmp-policy)#hash md5 ------> 采用MD5的HASH算法步骤四：配置预共享密钥为ruijie，对端路由器地址为222.200.200.1Ruijie(config)#crypto isakmp key 0 ruijie address 222.200.200.1 ------> 必须和对端设备配置一样的密码步骤五:定义IPsec的变换集，名字为mysetRuijie(config)#crypto ipsec transform-set myset ah-md5-hmac esp-des------> 必须和对端设备配置一样步骤六:配置加密映射，名字为mymapRuijie(config)#crypto map mymap 1 ipsec-isakmpRuijie(config-crypto-map)#set peer 222.200.200.1 ------> 设置对端路由器地址 Ruijie(config-crypto-map)#set transform-set myset ------> 应用之前定义的变换集 Ruijie(config-crypto-map)#match address 110 ------> 匹配感性需数据流Ruijie(config-crypto-map)#crypto map mymap 2 ipsec-isakmpRuijie(config-crypto-map)# set peer 222.200.200.1 ------> 设置对端路由器地址 Ruijie(config-crypto-map)#set transform-set myset ------> 应用之前定义的变换集 Ruijie(config-crypto-map)#match address 120 ------> 匹配感性需数据流Ruijie(config-crypto-map)#exit步骤七:在外网口上使用该加密映射Ruijie(config)#interface FastEthernet 0/0 ------> 进入外接口Ruijie(config-if-FastEthernet 0/0)#crypto map mymap ------> 应用名为mymap的加密映射步骤八:检查配置，保存配Ruijie(config-if-FastEthernet 0/0)#end ------>退出到特权模式Ruijie#write ------>确认配置正确，保存配置路由器R2的配置步骤一：修改NAT中的ACL，指定要走IPESEC隧道的数据不要NATRuijie>enable ------>进入特权模式Ruijie#configure terminal ------>进入全局配置模式Ruijie(config)#ip access-list extended 100 ------>配置NAT时使用的ACL，要根据设备当前的配置决定的Ruijie(config-ext-nacl)# 10 deny ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 ------>源地址是192.168.2.0/4，目的地址是192.168.1.0/24 不经过natRuijie(config-ext-nacl)#15 deny ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255 ------>源地址是192.168.2.0/4，目的地址是192.168.3.0/24 不经过natRuijie(config-ext-nacl)#20 permit ip 192.168.2.0 0.0.0.255 any ------>源地址是192.168.2.0/4，目的地址是任意地址经过nat步骤二：定义要走ipsec vpn的数据流，即感兴趣流Ruijie(config)#ip access-list extended 110 ------>定义源地址是192.168.1.0/4，目的地址是192.168.2.0/24和192.168.3.0/24 的数据流，准备执行ipsecRuijie(config-ext-nacl)#10 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 Ruijie(config-ext-nacl)#20 permit ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255 Ruijie(config-ext-nacl)#exit步骤三：定义安全联盟和密钥交换策略Ruijie(config)#crypto isakmp policy 1Ruijie(isakmp-policy)#authentication pre-share ------> 认证方式为预共享密钥Ruijie(isakmp-policy)#hash md5 ------> 采用MD5的HASH算法步骤四：配置预共享密钥为ruijie，对端路由器地址为222.100.100.1Ruijie(config)#crypto isakmp key 0 ruijie address 222.100.100.1 ------> 必须和对端设备配置一样的密码步骤五:定义IPsec的变换集，名字为mysetRuijie(config)#crypto ipsec transform-set myset ah-md5-hmac esp-des ------> 必须和对端设备配置一样步骤六:配置加密映射，名字为mymapRuijie(config)#crypto map mymap 1 ipsec-isakmpRuijie(config-crypto-map)#set peer 222.100.100.1 ------> 设置对端路由器地址Ruijie(config-crypto-map)#set transform-set myset------> 应用之前定义的变换集Ruijie(config-crypto-map)#match address 110 ------> 匹配感性需数据流Ruijie(config-crypto-map)#exit ------> 进入外接口步骤七:在外网口上使用该加密映射Ruijie(config)#interface FastEthernet 0/0Ruijie(config-if-FastEthernet 0/0)#crypto map mymap ------> 应用名为mymap的加密映射步骤八:检查配置，保存配置Ruijie(config-if-FastEthernet 0/0)#end ------>退出到特权模式Ruijie#write ------>确认配置正确，保存配置五、验证命令在内网1的电脑上ping内网2的地址。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第3章IPSec 配置指导3.1 组网及业务描述图3-1在RTA 和RTC 之间建立一个安全隧道，对RTA 上的LookBack 地址与RTC 上的LoopBack 地址之间的数据流进行安全保护。

安全协议采用ESP 协议，加密算法采用DES，验证算法采用SHA1-HMAC-96。

3.2 配置步骤(1) 配置ACL在系统视图下，创建高级ACL，指定加密数据的范围；(2) 配置静态路由在系统视图下，为两边LoopBack 地址建立连通性配置静态路由。

(3) 配置安全提议系统视图下创建安全提议，并命名安全提议。

(4) 选择隧道封装协议安全提议视图下，选择隧道协议：传输模式或隧道模式。

默认为隧道模式。

(5) 选择安全协议安全提议视图下，选择安全协议：ESP 或AH。

默认为ESP。

(6) 选择算法同样在安全提议视图下，选择加密算法及认证算法。

(7) 创建安全策略系统视图下，创建安全策略并选择协商方法为Manual。

(8) 引用ACL 及安全提议安全策略视图下引用ACL 及安全提议。

(9) 设置对端地址安全策略视图下设置对端地址。

对端地址为接收方的物理地址。

(10) 设置本端地址安全策略视图下设置本端地址。

本端地址为发送方的物理地址。

(11) 设置SPI安全策略视图下设置SPI。

设置inbound 和outbound 两个方向安全联盟的参数。

在安全隧道的两端设置的安全联盟参数必须是完全匹配的。

本端的入方向安全联盟的SPI 必须和对端的出方向安全联盟的SPI 一样；本端的出方向安全联盟的SPI 必须和对端的入方向安全联盟的SPI 一样。

(12) 配置安全联盟使用的密钥请在安全策略视图下配置密钥。

此配置任务仅用于manua l 方式的安全策略，用如下命令手工输入安全联盟的密钥。

对于采用isakmp 协商方式的安全策略，无需手工配置密钥，IKE 将自动协商安全联盟的密钥。

如果所应用的安全策略是手工方式建立安全联盟，会立即生成安全联盟。

如果所应用的是自动协商方式的安全联盟，不会立即建立安全联盟，只有当符合某IPSec 安全策略的数据流从该接口外出时，才会触发IKE 去协商IPSec 安全联盟。

3.3 配置参考3.3.1 端口配置1. 配置RTA<RTA>system-view[RTA]interface loopback 0[RTA-LoopBack0]ip address 1.1.1.1 255.255.255.255[RTA]interface ethernet 0/0[RTA-Ethernet0/0]ip address 10.1.1.1 255.255.255.2522. 配置RTB<RTB>system-view[RTB]interface loopback 0[RTB-LoopBack0]ip address 2.2.2.2 255.255.255.255[RTB]interface ethernet 0/0[RTB-Ethernet0/0]ip address 10.1.1.2 255.255.255.252[RTB]interface serial 2/0[RTB-Serial2/0]ip address 192.2.2.2 255.255.255.2523. 配置RTC<RTC>system-view[RTC]interface loopback 0[RTC-LoopBack0]ip address 3.3.3.3 255.255.255.255[RTC]interface serial 2/0[RTC-Serial2/0]ip address 192.2.2.1 255.255.255.2523.3.2 骨干IGP 配置1. 配置RTA(1) 指定router ID[RTA]router id 1.1.1.1(2) 运行OSPF[RTA]ospf(3) 创建区域0，并通告网络[RTA-ospf-1]area 0[RTA-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.32. 配置RTB(1) 指定router ID[RB]router id 2.2.2.2(2) 运行OSPF[RTB]ospf(3) 创建区域0，并通告网络[RTB-ospf-1]area 0[RTB-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.3[RTB-ospf-1-area-0.0.0.0]network 192.2.2.0 0.0.0.33. 配置RTC(1) 指定router ID[RTC]router id 3.3.3.3(2) 运行OSPF[RTC]ospf(3) 创建区域0，并通告网络[RTC-ospf-1]area 0[RTC-ospf-1-area-0.0.0.0]network 192.2.2.0 0.0.0.33.3.3 IPSec 配置1. 配置RTA(1) 配置ACL[RTA]acl number 3000[RTA-acl-adv-3000]rule permit ip source 1.1.1.1 0 destination 3.3.3.3 0(2) 配置静态路由[RTA]ip route-static 3.3.3.3 255.255.255.255 192.2.2.1(3) 创建安全提议[RTA]ipsec proposal tran1(4) 选择隧道封装协议[RTA-ipsec-proposal-tran1]encapsulation-mode tunnel(5) 选择安全协议[RTA-ipsec-proposal-tran1]transform esp(6) 选择算法[RTA-ipsec-proposal-tran1]esp encryption-algorithm des[RTA-ipsec-proposal-tran1]esp authentication-algorithm sha1(7) 创建一条安全策略[RTA]ipsec policy policy1 1 manual(8) 引用ACL 及安全提议[RTA-ipsec-policy-manual-policy1-1]security acl 3000[RTA-ipsec-policy-manual-policy1-1]proposal tran1(9) 设置对端地址[RTA-ipsec-policy-manual-policy1-1]tunnel remote 192.2.2.1(10) 设置本端地址[RTA-ipsec-policy-manual-policy1-1]tunnel local 10.1.1.1(11) 设置SPI[RTA-ipsec-policy-manual-policy1-1]sa spi outbound esp 12345[RTA-ipsec-policy-manual-policy1-1]sa spi inbound esp 54321(12) 设置密钥[RTA-ipsec-policy-manual-policy1-1] sa string-key outbound esp abcde [RTA-ipsec-policy-manual-policy1-1] sa string-key inbound esp edcba (13) 在端口上应用安全策略[RTA-Ethernet0/0]ipsec policy policy12. 配置RTC(1) 配置ACL[RTC]acl number 3000[RTC-acl-adv-3000]rule permit ip source 3.3.3.3 0 destination 1.1.1.1 0(2) 配置静态路由[RTC]ip route-static 1.1.1.1 255.255.255.255 10.1.1.1(3) 创建安全提议[RTC]ipsec proposal tran1(4) 选择隧道封装协议[RTC-ipsec-proposal-tran1]encapsulation-mode tunnel(5) 选择安全协议[RTC-ipsec-proposal-tran1]transform esp(6) 选择算法[RTC-ipsec-proposal-tran1]esp encryption-algorithm des[RTC-ipsec-proposal-tran1]esp authentication-algorithm sha1(7) 创建一条安全策略[RTC]ipsec policy policy1 1 manual(8) 引用ACL 及安全提议[RTC-ipsec-policy-manual-policy1-1]security acl 3000[RTC-ipsec-policy-manual-policy1-1]proposal tran1(9) 设置对端地址[RTC-ipsec-policy-manual-policy1-1]tunnel remote 10.1.1.1(10) 设置本端地址[RTC-ipsec-policy-manual-policy1-1]tunnel local 192.2.2.1(11) 设置SPI[RTC-ipsec-policy-manual-policy1-1]sa spi outbound esp 54321[RTC-ipsec-policy-manual-policy1-1]sa spi inbound esp 12345(12) 设置密钥[RTC-ipsec-policy-manual-policy1-1]sa string-key outbound esp edcba [RTC-ipsec-policy-manual-policy1-1]sa string-key inbound esp abcde(13) 在端口上应用安全策略[RTC-Serial2/0]ipsec policy policy1。
