第六章 光化学制氢转换技术

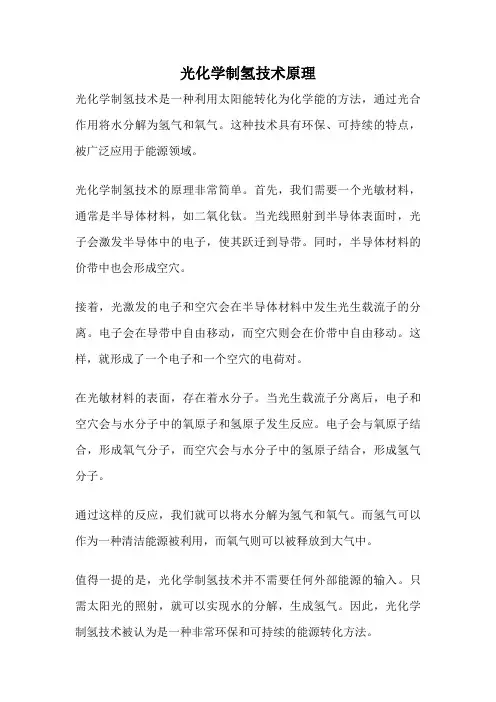

光化学制氢技术原理
光化学制氢技术原理光化学制氢技术是一种利用太阳能转化为化学能的方法，通过光合作用将水分解为氢气和氧气。
这种技术具有环保、可持续的特点，被广泛应用于能源领域。
光化学制氢技术的原理非常简单。
首先，我们需要一个光敏材料，通常是半导体材料，如二氧化钛。
当光线照射到半导体表面时，光子会激发半导体中的电子，使其跃迁到导带。
同时，半导体材料的价带中也会形成空穴。
接着，光激发的电子和空穴会在半导体材料中发生光生载流子的分离。
电子会在导带中自由移动，而空穴则会在价带中自由移动。
这样，就形成了一个电子和一个空穴的电荷对。
在光敏材料的表面，存在着水分子。
当光生载流子分离后，电子和空穴会与水分子中的氧原子和氢原子发生反应。
电子会与氧原子结合，形成氧气分子，而空穴会与水分子中的氢原子结合，形成氢气分子。
通过这样的反应，我们就可以将水分解为氢气和氧气。
而氢气可以作为一种清洁能源被利用，而氧气则可以被释放到大气中。
值得一提的是，光化学制氢技术并不需要任何外部能源的输入。
只需太阳光的照射，就可以实现水的分解，生成氢气。
因此，光化学制氢技术被认为是一种非常环保和可持续的能源转化方法。
光化学制氢技术在能源领域有着广泛的应用前景。
通过利用太阳能，我们可以将光能转化为化学能，实现能源的高效转换和利用。
与传统的化石能源相比，光化学制氢技术不会产生二氧化碳等有害物质，对环境的影响更小。
光化学制氢技术还可以应用于光电池、太阳能电池等领域。
通过将光敏材料与电子传导材料结合，可以实现光能的直接转化为电能，提高能源转化的效率。
光化学制氢技术是一种非常有前景的能源转化方法。
通过利用太阳能，我们可以将水分解为氢气和氧气，实现能源的高效转化和利用。
这种技术不仅环保可持续，还具有广泛的应用前景。
相信在不久的将来，光化学制氢技术将会在能源领域发挥重要作用。

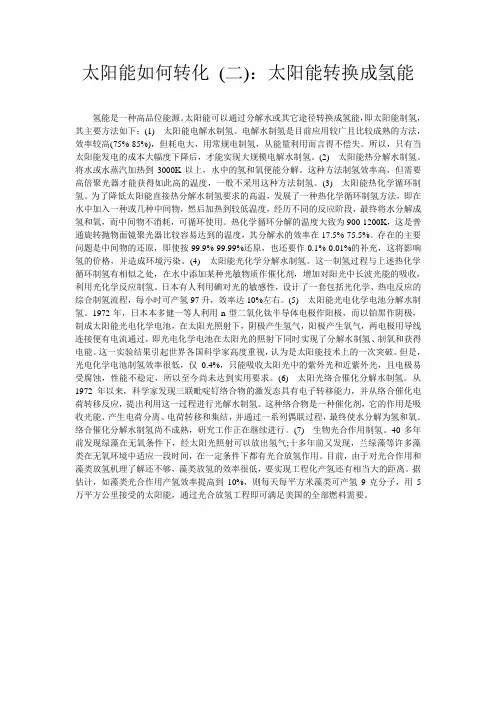

太阳能如何转化 (二)：太阳能转换成氢能
太阳能如何转化(二)：太阳能转换成氢能氢能是一种高品位能源。
太阳能可以通过分解水或其它途径转换成氢能，即太阳能制氢，其主要方法如下：(1) 太阳能电解水制氢。
电解水制氢是目前应用较广且比较成熟的方法，效率较高(75%-85%)，但耗电大，用常规电制氢，从能量利用而言得不偿失。
所以，只有当太阳能发电的成本大幅度下降后，才能实现大规模电解水制氢。
(2) 太阳能热分解水制氢。
将水或水蒸汽加热到3000K以上，水中的氢和氧便能分解。
这种方法制氢效率高，但需要高倍聚光器才能获得如此高的温度，一般不采用这种方法制氢。
(3) 太阳能热化学循环制氢。
为了降低太阳能直接热分解水制氢要求的高温，发展了一种热化学循环制氢方法，即在水中加入一种或几种中间物，然后加热到较低温度，经历不同的反应阶段，最终将水分解成氢和氧，而中间物不消耗，可循环使用。
热化学循环分解的温度大致为900-1200K，这是普通旋转抛物面镜聚光器比较容易达到的温度，其分解水的效率在17.5%-75.5%。
存在的主要问题是中间物的还原，即使按99.9%-99.99%还原，也还要作0.1%-0.01%的补充，这将影响氢的价格，并造成环境污染。
(4) 太阳能光化学分解水制氢。
这一制氢过程与上述热化学循环制氢有相似之处，在水中添加某种光敏物质作催化剂，增加对阳光中长波光能的吸收，利用光化学反应制氢。
日本有人利用碘对光的敏感性，设计了一套包括光化学、热电反应的综合制氢流程，每小时可产氢97升，效率达10%左右。
(5) 太阳能光电化学电池分解水制氢。
1972年，日本本多健一等人利用n型二氧化钛半导体电极作阳极，而以铂黑作阴极，制成太阳能光电化学电池，在太阳光照射下，阴极产生氢气，阳极产生氧气，两电极用导线连接便有电流通过，即光电化学电池在太阳光的照射下同时实现了分解水制氢、制氧和获得电能。
这一实验结果引起世界各国科学家高度重视，认为是太阳能技术上的一次突破。
但是，光电化学电池制氢效率很低，仅0.4%，只能吸收太阳光中的紫外光和近紫外光，且电极易受腐蚀，性能不稳定，所以至今尚未达到实用要求。
光电化学制氢技术的应用与发展
光电化学制氢技术的应用与发展第一章：引言随着全球能源需求的不断增长和气候变化问题的日益严重，寻找可替代化石燃料的新型能源成为当今社会亟待解决的问题。
光电化学制氢技术作为一种环境友好、可再生的能源生产方式，得到了广泛关注和研究。
本文将探讨光电化学制氢技术的应用与发展，并展望其未来的前景。
第二章：基本原理2.1 光电化学制氢基本原理光电化学制氢技术利用太阳能驱动电解过程，将水分子分解成氢气和氧气。
这一过程主要由光电化学电池、光催化剂以及电解质等组成。
当光照射到光电化学电池的光催化剂表面时，光生电荷在催化剂表面发生分离，并促使水分子的氧化和还原反应，从而生成氢气和氧气。
2.2 光电转化效率与催化剂选择光电转化效率是评估光电化学制氢技术性能的重要指标。
催化剂的选择是影响光电转化效率的关键因素之一。
传统的光催化剂如二氧化钛(TiO2)具有较高的催化活性，但可见光响应范围较窄，光电转化效率不高。
近年来，一些新型催化剂如钙钛矿材料、金属有机框架材料等被广泛应用于光电化学制氢领域，显著提高了光电转化效率。
第三章：应用领域3.1 氢能源燃料电池光电化学制氢技术产生的氢气可作为燃料电池的原料，通过氧化还原反应产生电能。
相比传统的化石燃料，氢能源燃料电池具有零污染、高效能的特点。
目前，已有一些汽车制造商开始研发和生产使用氢能源燃料电池的汽车，推动了氢能源燃料电池技术的应用与发展。
3.2 光电分解水制氢光电分解水制氢技术是光电化学制氢技术的重要应用之一。
该技术可通过利用太阳能分解水分子产生氢气，可广泛应用于水资源短缺地区的氢能源生产。
光电分解水制氢技术具有原材料丰富、无污染和低碳等特点，是未来氢能源生产的重要方向。
第四章：发展现状与挑战4.1 发展现状光电化学制氢技术在实验室中已取得了一系列突破性进展，但在工业化规模应用上仍存在许多挑战。
目前，光电化学制氢技术的商业化应用仍处于初级阶段，成本高、稳定性差以及产氢效率低等问题限制了其进一步发展。
制氢工艺的几种路线及转化工艺介绍
制氢工艺技术路线前言：在制氢工艺路线选择上，采用不同原料和工艺有多种选择，但长时间以来以天然气为原料制氢的工艺路线一直占有重要的地位，尽管能源危机以来，天然气一直在涨价，煤炭制氢工艺路线受到了较大的重视。
国外在进行了利用太阳能、水能、风能及海洋能等制氢实验性研究后，预测电解水用于制氢的前景不可估量，但规模化生产还需要一定时间。
天然气制氢由于其工艺流程较短，建设投资少，天然气的主要成分——甲烷转化为氢气的效率极高，具有生产率高，总能耗低等优点，它在目前和今后一段时间内仍有很大的竞争力。
摘要：本文主要介绍了各种制氢工艺路线，详细介绍了应用较广的烃类蒸汽转化制氢工艺及反应机理。
一、制氢工艺简况国外制氢的主要工艺方法有以烃类(天然气等)为原料的自热转化法、蒸汽转化法和以石油、重油为原料的部分氧化法等制氢工艺，还有利用氨厂弛放气、甲烷化尾气、甲醇尾气、催化重整尾气等富氢气体用变压吸附、低温法或薄膜渗透等方法精制得到一定纯度的氢气。
在众多的制氢工艺路线中以烃类(天然气)为原料的蒸汽转化等工艺在制氢工业上占有较大的优势。
蒸气-烃类转化制氢法这种工艺技术起源较早，最初是在1913～1927年研究发展起来的。
当时，最初包括的主要工艺有Foster、Topsoe，Technip(KT1)、Uhde、Linde等等。
近二十年来，随着科学技术的发展，变压吸附(PSA)技术逐渐得到成熟和完善，在制氢工艺中用能耗较低的PSA净化分离系统。
该系统在简化流程和操作，实现节能等方面效果明显。
近年来，由于炼油行业需要更多的氢气用于加氢处理原油，氢气用量快速增长，制氢装置的规模越来越大。
据统计，采用Technip(KT1)、Uhde、Linde三家工艺技术建设的大型制氢装置业绩最多。
目前，在加拿大建设的最大的单系列甲烷蒸汽转化法制氢装置中便采用了Technip(KT1)工艺，能力达23.6万标准立方米／小时。
甲烷蒸汽转化法制氢工艺的技术核心是蒸汽转化部分，蒸汽转化工序关键设备是转化炉，它包括辐射段和对流段，多年来改进的重点是辐射段转化系统的设计和优化对流段热回收工艺。
氢能源技术的制备与应用
氢能源技术的制备与应用第一章：氢能源技术的概述氢能源作为新兴能源技术，被广泛视为解决能源短缺和环境污染问题的重要途径。
氢气是一种高效的能源媒介，广泛应用于交通、电力和工业等领域。
本章将对氢能源技术的制备和应用进行综述，以期给读者一个全面的了解。
第二章：氢气的制备技术制备氢气的技术主要有热解法、电解法和化石能源转化法等。
热解法是通过加热可再生资源如生物质、乙醇等产生氢气。
电解法则是通过电解水分解产生氢气。
化石能源转化法是指利用化石能源如天然气、石油等产生氢气。
本章将对这些制备氢气的技术进行详细介绍，包括原理、优缺点和应用领域。
第三章：氢能源的存储技术氢气具有低密度和易燃的特性，因此要有效地储存氢气成为实际应用的关键。
本章将介绍氢能源的储存技术，包括压缩氢气储存、液态氢气储存和固态氢气储存等。
各种储存技术拥有不同的特点和应用场景，读者将能够更好地了解氢能源的储存方案。
第四章：氢能源的应用领域氢能源技术的应用领域广泛，包括交通运输、电力供应、以及工业生产等多个领域。
本章将详细介绍氢能源在交通运输中的应用，包括氢燃料电池汽车、氢燃料电池船舶和氢气驱动飞机等。
同时，还将介绍氢能源在电力供应和工业生产中的应用，如燃料电池发电和氢气在制造过程中的应用等。
第五章：氢能源技术的发展前景氢能源技术具有可再生、清洁、高效等特点，被认为是未来能源发展的重要方向之一。
本章将探讨氢能源技术的发展前景，包括当前面临的挑战和未来发展方向。
同时，还将介绍国际上的氢能源技术发展情况，以及相关政策和市场的状况，以期能够为读者对氢能源技术的发展趋势有更全面的认识。
结语：氢能源技术的制备与应用是一个复杂且具有挑战性的领域。
通过本文的介绍，读者对氢能源技术的制备和应用有了更深入的了解。
希望本文能够为读者提供一些参考和启示，促进氢能源技术的进一步发展和应用。

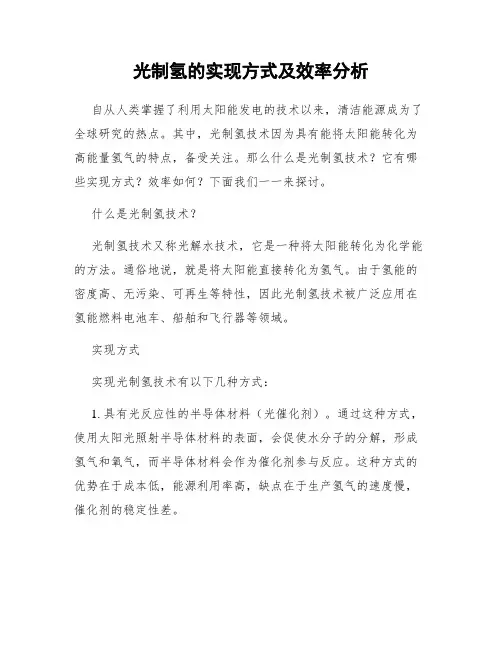

光制氢的实现方式及效率分析
光制氢的实现方式及效率分析自从人类掌握了利用太阳能发电的技术以来，清洁能源成为了全球研究的热点。
其中，光制氢技术因为具有能将太阳能转化为高能量氢气的特点，备受关注。
那么什么是光制氢技术？它有哪些实现方式？效率如何？下面我们一一来探讨。
什么是光制氢技术？光制氢技术又称光解水技术，它是一种将太阳能转化为化学能的方法。
通俗地说，就是将太阳能直接转化为氢气。
由于氢能的密度高、无污染、可再生等特性，因此光制氢技术被广泛应用在氢能燃料电池车、船舶和飞行器等领域。
实现方式实现光制氢技术有以下几种方式：1. 具有光反应性的半导体材料（光催化剂）。
通过这种方式，使用太阳光照射半导体材料的表面，会促使水分子的分解，形成氢气和氧气，而半导体材料会作为催化剂参与反应。
这种方式的优势在于成本低，能源利用率高，缺点在于生产氢气的速度慢，催化剂的稳定性差。
2. 分子修饰方法。
这种方式指的是在水分子上附加分子，使其具有光催化性质，从而实现分解水的目的。
这种方法温和、反应速度快，但是难以合成，需要进一步研究。
3. 电解水制氢。
这种方式使用电能来分解水分子，产生氢气和氧气。
虽然它不是直接利用太阳能，但是可以在太阳能电池或风能、水能电站等地方利用可再生能源的电能来进行分解，也可以在节能、环保的情况下进行工业生产。
效率分析光制氢技术的效率和催化剂的稳定性有关。
若催化剂的稳定性较好，将减少催化剂的损耗，并增加反应速度。
因此，很多科研团队正在努力提高催化剂的稳定性，并寻找合适的半导体材料来开发更高效的光催化剂。
但是，光制氢技术的效率仍存在不足。
一方面，反应速度慢，需要增加光催化剂的使用量；另一方面，光的利用率仍需提高。
因此，科学家们正在进行这方面的研究，进一步提升效率，将这项技术真正实现大规模应用。
总结光制氢技术是一种利用太阳光源进行水分解，获得氢气的技术，具有高效、环保、无污染等优点。
不过，它存在反应速度慢、制氢效率低等问题。
当前研究团队正在不断探索合适的光催化剂，提高催化剂稳定性和光吸收效率，从而开发更高效、可靠的光制氢技术，助力清洁能源的普及。
利用光能转化水分子为氢气的绿色技术
利用光能转化水分子为氢气的绿色技术随着气候变化和环境污染问题的日益加剧，绿色环保技术越来越受到人们的关注。
利用光能转化水分子为氢气的绿色技术便是其中一种，该技术不仅可以解决环境问题，还是一种绿色能源，具有重要的实用价值和应用前景。
本文将从技术原理、应用范围和未来展望三个方面进行探讨。
技术原理光能转化水分子为氢气技术，类似于植物进行光合作用的过程，即将光能转化为化学能。
简单来说，当太阳光照射到催化剂表面时，催化剂会释放出电子，使水分子中的氢离子和氧离子分离，而氢离子则在催化剂的作用下与电子结合形成氢气。
这个过程被称为“光催化分解水”，其化学方程式如下：2 H2O + 光能→ 2 H2 + O2应用范围光能转化水分子为氢气技术广泛应用于绿色能源和环境保护领域。
一方面，氢气是一种绿色能源，不仅焚烧产生的废气仅是水，还可以用于发动机燃料，达到零排放的目的。
同时，氢气还可以被用于煤气、化工等领域。
另一方面，这项技术可以将水分子分解成氢气和氧气，消耗掉大量的二氧化碳，降低大气中的温室气体含量，起到环境保护的作用。
此外，该技术还可用于制取氧气和其他高纯度气体，用于工业生产、制冷、医疗等领域。
未来展望光能转化水分子为氢气技术具有重要的实用价值和应用前景。
目前，该技术仍处于发展初期，仍需解决一些问题，例如催化剂的稳定性、太阳能电池的成本等。
但是，随着科技的进步，这些问题将会得到解决，该技术将有望成为未来环境保护和绿色能源领域的重要技术，为可持续发展做出贡献。
总之，光能转化水分子为氢气的绿色技术不仅可以解决环境问题，还是一种绿色能源，具有重要的实用价值和应用前景。
虽然该技术仍处于发展初期，但我们相信，随着科技的进步，它将会得到广泛应用和推广。
第六章 光化学制氢转换技术分析
热化学
17.5∼75.5 15∼25 28
光合及络合催化
7
/% 实际值
10 12
The end ! Thanks!
利用太阳能生产氢气的系统,有光分解 制氢，太阳能发电和电解水组合制氢系统。 太阳能制氢是近30～40年才发展起来的。到 目前为止，对太阳能制氢的研究主要集中在 如下几种技术：热化学法制氢、光电化学分 解法制氢、光催化法制氢、人工光合作用制 氢和生物制氢。
光电化学分解
光催化分解
太
阳
热
辐
射
热动力发电
若将水或水蒸汽加热到3000K以上，则水中 的氢和氧开始分解，其分解反应式为：
6.3.2 热化学分解水制氢 在水中加入一种或多种化学元素或化合物，
然后将溶液加热到一定的温度，则在溶液中 产生水解反应，生成氢和氧。水中加入的化 学元素或化合物，只是起到促进水产生分解 的催化作用，它们在整个反应过程中，将不 断地再生和再循环。所以，这种热化学分解
6.2 光催化分解水制氢
水对可见光和紫外线是透明的，所以谁不 能直接吸收太阳能。要想利用太阳能直接分 解水制氢，必须借助于光催化材料，通过这 些物质吸收太阳辐射，并有效地传给水分子， 使水分解。但这种光催化分解水制氢的效率 很低，目前只有1% - 2%。多年的实验研究
表明，光催化分解水制氢的技术难点，就在 于找到一种能够高效地进行光催化分解水制 氢用的催化剂。目前，经过实验的光催化分 解水制氢的氧化还原催化体系主要有两种， 即半导体体系和金属配合物体系。
理论电压为1.23V。这就是说，当外电场将 电子能量增加到1.23eV以上时，电子就具 备能力将H†还原为H2 ，而电子跃迁留下的空 穴，也就可能将H2O氧化放出O2 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
④耐腐蚀
⑤制备工艺简单，成本低廉。
6.2 光催化分解水制氢
水对可见光和紫外线是透明的，所以谁不 能直接吸收太阳能。要想利用太阳能直接分
解水制氢，必须借助于光催化材料，通过这
些物质吸收太阳辐射，并有效地传给水分子， 使水分解。但这种光催化分解水制氢的效率 很低，目前只有1% - 2%。多年的实验研究
MLCT
6.3 热分解水制氢
热分解水制氢通常有两种方法，即直接热
分解法和热化学分解法。
6.3.1 直接热分解法
若将水或水蒸汽加热到3000K以上，则水中 的氢和氧开始分解，其分解反应式为：
6.3.2 热化学分解水制氢 在水中加入一种或多种化学元素或化合物， 然后将溶液加热到一定的温度，则在溶液中
光电化学分解
光催化分解
太 阳 辐 射 能
热 热动力发电 光伏发电
热分解
氢 能
电解 光生物化学分解
图6-1 光化学制氢转换方法
6.1 光电化学分解水制氢
水分解为氢和氧的反应是一个自由能增加
的过程。为了使该反应发生，必须对过程提 供必须的能量。直接光照使水分解，光的波 长需要小于0.19μ m。因此，利用太阳能直 接辐射分解水制氢几乎是不可能的。
产生水解反应，生成氢和氧。水中加入的化
学元素或化合物，只是起到促进水产生分解 的催化作用，它们在整个反应过程中，将不
断地再生和再循环。所以，这种热化学分解
水制氢也称热化学催化或热化学循环分解水
制氢。根一般为：
900K-1200K。以硫碘催化制氢为例，水解温
寿命光催化材料的合成。但“氢经济”即
将成为必然，而清洁高效的氢气生产技术 的工业化必将在远的将来成为现实。
利用太阳能生产氢气的系统,有光分解 制氢，太阳能发电和电解水组合制氢系统。 太阳能制氢是近30～40年才发展起来的。到
目前为止，对太阳能制氢的研究主要集中在
如下几种技术：热化学法制氢、光电化学分 解法制氢、光催化法制氢、人工光合作用制 氢和生物制氢。
表明，光催化分解水制氢的技术难点，就在
于找到一种能够高效地进行光催化分解水制
氢用的催化剂。目前，经过实验的光催化分
解水制氢的氧化还原催化体系主要有两种，
即半导体体系和金属配合物体系。
6.2.1 半导体体系
6.2.2 金属配合物体系
1972年发现三联吡啶钌络合物的激发态具有 电子转移功能，根据络合催化电荷转移反应， 提出利用这一过程进行太阳能分解水制氢。 [Ru(bipy)3]2+
第6章 光化学制氢转换技术 （太阳能制氢）
定义：光化学制氢就是将太阳辐射能转化
为氢的化学自由能，通称太阳能制氢。
氢气是目前人们已知的自然界中最理 想的燃料。太阳能-氢能转化是氢气工业化 生产技术发展的方向，但是仍然有很多实 际的问题，对于光电化学制氢的关键是高
效率、低成本的单结和多结太阳电池的
研究；对于光催化制氢的研究关键在光催 化基本理论的研究以及高效、低成本、长
1.多结叠层太阳能电池直接点解水制氢原理
式中，J为光电化学过程工作电流；H为入射
太阳辐射能量；1.229为分解水的最小电压； 这里的ηi取ηi=1.
2.表面催化电极
对表面催化电极，有以下的技术要求： ①具有较低的表面过电势。 ②能使分解产生的氢气泡和氧气泡迅速脱 离表面。
③对可见光具有很高的透过率。
由电化学原理可知，电解水需要施加的
理论电压为1.23V。这就是说，当外电场将
电子能量增加到1.23eV以上时，电子就具
备能力将H†还原为H2 ，而电子跃迁留下的空
穴，也就可能将H2O氧化放出O2 。
6.1.2 多结叠层太阳能电池直接点
解水制氢
太阳能电池直接电解水制氢也称一 步法太阳能光电化学分解水制氢。
度要求在1100K左右。 其水解反应步序依次为：
太阳能分解水制氢几种方法效率对比
不同的制氢过程 效率 理论值 /% 实际值
太阳辐射热
光化学 光电化学电池 光合及络合催化
直接
热化学
75
17.5∼75.5 15∼25 28 7 10 12
The end ! Thanks!
