环氧煤沥青漆
环氧煤沥青漆挥发气体成分

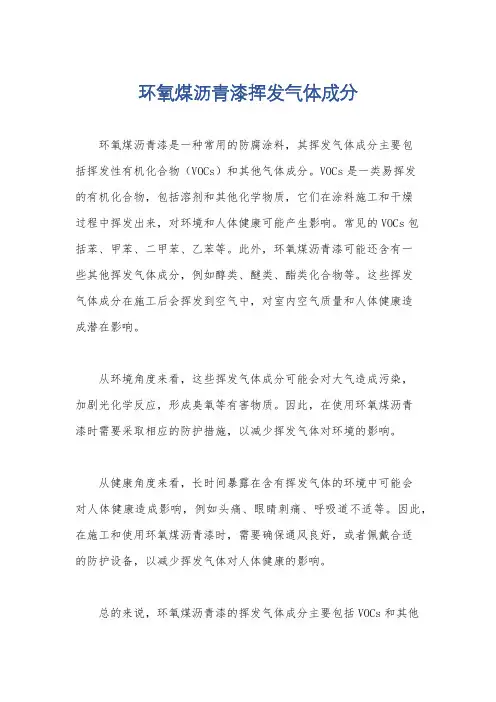

环氧煤沥青漆挥发气体成分
环氧煤沥青漆是一种常用的防腐涂料，其挥发气体成分主要包
括挥发性有机化合物（VOCs）和其他气体成分。
VOCs是一类易挥发
的有机化合物，包括溶剂和其他化学物质，它们在涂料施工和干燥
过程中挥发出来，对环境和人体健康可能产生影响。
常见的VOCs包
括苯、甲苯、二甲苯、乙苯等。
此外，环氧煤沥青漆可能还含有一
些其他挥发气体成分，例如醇类、醚类、酯类化合物等。
这些挥发
气体成分在施工后会挥发到空气中，对室内空气质量和人体健康造
成潜在影响。
从环境角度来看，这些挥发气体成分可能会对大气造成污染，
加剧光化学反应，形成臭氧等有害物质。
因此，在使用环氧煤沥青
漆时需要采取相应的防护措施，以减少挥发气体对环境的影响。
从健康角度来看，长时间暴露在含有挥发气体的环境中可能会
对人体健康造成影响，例如头痛、眼睛刺痛、呼吸道不适等。
因此，在施工和使用环氧煤沥青漆时，需要确保通风良好，或者佩戴合适
的防护设备，以减少挥发气体对人体健康的影响。
总的来说，环氧煤沥青漆的挥发气体成分主要包括VOCs和其他
气体成分，对环境和人体健康都可能产生影响，因此在使用时需要注意相关的防护和控制措施。

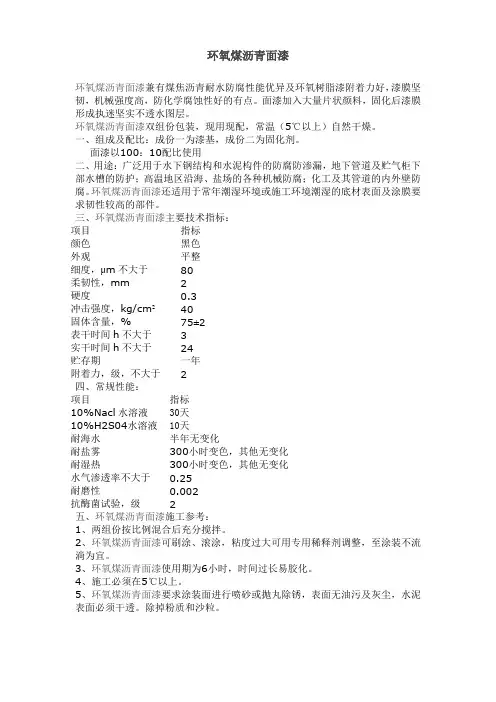

环氧煤沥青面漆
环氧煤沥青面漆环氧煤沥青面漆兼有煤焦沥青耐水防腐性能优异及环氧树脂漆附着力好，漆膜坚韧，机械强度高，防化学腐蚀性好的有点。
面漆加入大量片状颜料，固化后漆膜形成执迷坚实不透水图层。
环氧煤沥青面漆双组份包装，现用现配，常温（5℃以上）自然干燥。
一、组成及配比：成份一为漆基，成份二为固化剂。
面漆以100：10配比使用二、用途：广泛用于水下钢结构和水泥构件的防腐防渗漏，地下管道及贮气柜下部水槽的防护；高温地区沿海、盐场的各种机械防腐；化工及其管道的内外壁防腐。
环氧煤沥青面漆还适用于常年潮湿环境或施工环境潮湿的底材表面及涂膜要求韧性较高的部件。
三、环氧煤沥青面漆主要技术指标：项目指标颜色黑色外观平整细度，μm不大于80柔韧性，mm2硬度0.3冲击强度，kg/cm²40固体含量，%75±2表干时间h不大于3实干时间h不大于24贮存期一年附着力，级，不大于2四、常规性能：项目指标10%Nacl水溶液30天10%H2S04水溶液10天耐海水半年无变化耐盐雾300小时变色，其他无变化耐湿热300小时变色，其他无变化水气渗透率不大于0.25耐磨性0.002抗酶菌试验，级2五、环氧煤沥青面漆施工参考：1、两组份按比例混合后充分搅拌。
2、环氧煤沥青面漆可刷涂、滚涂，粘度过大可用专用稀释剂调整，至涂装不流淌为宜。
3、环氧煤沥青面漆使用期为6小时，时间过长易胶化。
4、施工必须在5℃以上。
5、环氧煤沥青面漆要求涂装面进行喷砂或抛丸除锈，表面无油污及灰尘，水泥表面必须干透。
除掉粉质和沙粒。
环氧煤沥青漆和聚氨酯漆的区别

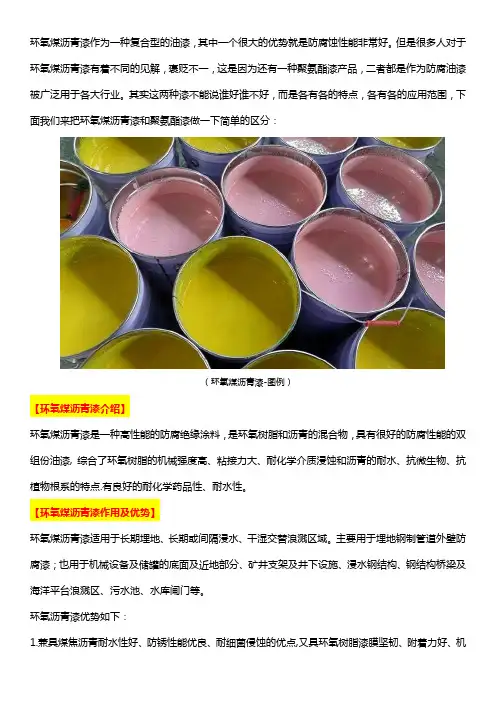

环氧煤沥青漆作为一种复合型的油漆，其中一个很大的优势就是防腐蚀性能非常好。
但是很多人对于环氧煤沥青漆有着不同的见解，褒贬不一，这是因为还有一种聚氨酯漆产品，二者都是作为防腐油漆被广泛用于各大行业。
其实这两种漆不能说谁好谁不好，而是各有各的特点，各有各的应用范围，下面我们来把环氧煤沥青漆和聚氨酯漆做一下简单的区分：（环氧煤沥青漆-图例）【环氧煤沥青漆介绍】环氧煤沥青漆是一种高性能的防腐绝缘涂料，是环氧树脂和沥青的混合物，具有很好的防腐性能的双组份油漆,综合了环氧树脂的机械强度高、粘接力大、耐化学介质浸蚀和沥青的耐水、抗微生物、抗植物根系的特点.有良好的耐化学药品性、耐水性。
【环氧煤沥青漆作用及优势】环氧煤沥青漆适用于长期埋地、长期或间隔浸水、干湿交替浪溅区域。
主要用于埋地钢制管道外壁防腐漆；也用于机械设备及储罐的底面及近地部分、矿井支架及井下设施、浸水钢结构、钢结构桥梁及海洋平台浪溅区、污水池、水库闸门等。
环氧沥青漆优势如下：1.兼具煤焦沥青耐水性好、防锈性能优良、耐细菌侵蚀的优点,又具环氧树脂漆膜坚韧、附着力好、机械强度高的特点。
2.成膜涂层的耐化学介质、电绝缘性能、耐微生物侵蚀、耐海水性能等都较稳定。
特别是吸水率小,不受微生物侵蚀远远超过石油沥青。
3.使用寿命较长。
【环氧煤沥青漆和聚氨酯漆的区别】有的客户对工业油漆有一定的了解之后，提出问题来，环氧漆和聚氨酯漆哪种更好呢？其实，油漆只有适用不适用的说法，不存在单纯的哪一种更好的说法。
环氧漆和聚氨酯漆都是一类油漆的统称。
下面蓝天塑胶公司对这两种产品做一下介绍：1.从用途上来讲环氧漆多用作底漆，中间漆，也有面漆品种，因为环氧漆的附着力佳，添加适当的防锈颜料，可做出高性能防锈防腐底漆。
聚氨酯漆则大多用于面漆。
聚氨酯漆具有良好的装饰性，丰富的表面效果，颜色可准确定制。
2.从耐腐蚀性能上讲环氧漆耐碱性好，聚氨酯耐酸性好。
环氧漆的耐湿热性能略优于聚氨酯漆，3.从漆膜的外观上讲聚氨酯漆的外观鲜亮，比环氧漆装饰性要好。
环氧煤沥青漆规范
环氧煤沥青漆规范篇一：环氧煤沥青漆介绍环氧煤沥青漆介绍厚浆型（无溶剂）环氧煤沥青漆；溶剂型环氧煤沥青漆；冠牌环氧煤焦油沥青漆组成；贵州环氧煤沥青漆；重庆环氧煤沥青漆施工；一布三油；五布七油；三布四油环氧煤沥青漆(无溶剂型)是目前广泛停用于埋地钢制管道外壁防腐涂装的涂料品种。
本漆为无溶剂的双组份环氧树脂防腐漆，常温自干，具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
本品也称为环氧煤沥青防腐漆。
本品在环氧煤沥青防腐涂层中，作为中间漆、面漆使用。
无溶剂环氧煤沥青漆是由环氧树脂、煤焦油沥青、防锈颜料、体质颜料、助剂组成，组份二为固化剂。
本品不含或含有微量溶剂。
溶剂型（环氧煤沥青漆）环氧煤沥青漆（溶剂型）主要用于埋地、接触地面的钢铁管道外壁、钢构件及水泥构件防腐，作为防腐、重防腐涂料，有以下性能要求：高膜厚：环氧煤沥青防腐漆，通常涂装膜厚在300μm以上，因此必须选用厚浆型或者无溶剂型，普通型环氧煤沥青漆并不适合重防腐涂装，会增加施工成本及涂装周期。
施工性：重防腐涂装中，要求环氧煤沥青漆能够采用无气喷涂或者刷涂辊涂一次涂装较高的膜厚，不流挂。
适当的耐候性：环氧煤沥青漆涂装完成后，管道通常会露天存放，适当的耐候性可以保证露天存放不会降低涂料的防腐性能。
基本防腐性能：具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
防腐钢管采用双组分常温固化型的涂料，在钢管表面上由玻璃布作为加强涂敷而成的防腐。
可用于埋地或水下的输油、输气、输水、热力管道的外壁防腐，也适用于各类钢结构、码头、船舶、水闸、煤气储罐、炼油化工厂设备防腐及污水池、楼顶防水层、地下室混凝土层的防渗漏。
在管道外壁涂刷中，与玻璃纤维布包扎配套使用，成为加强级或特加强级涂层，防腐性能优异。
三布四油防腐钢管是由涂料与玻璃纤维布复合使用，这样使用可增强防腐层的机械性能。
三布四油具有优异的电绝缘性、抗水渗透性、抗微生物侵蚀、抗杂散电流、耐热、耐温差骤变等优良性能。
环氧煤沥青漆主要成分

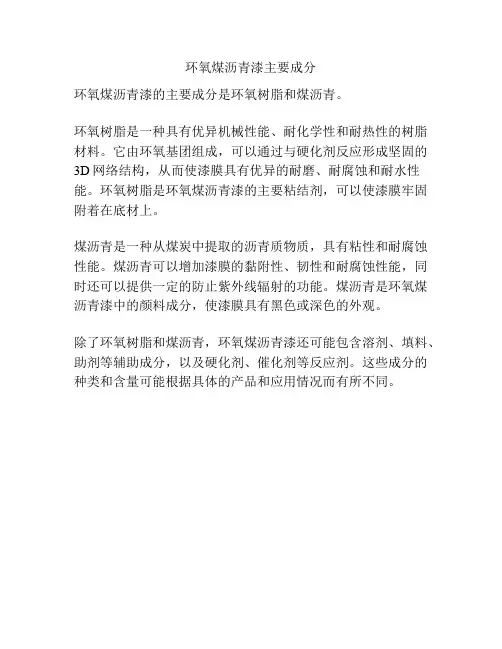

环氧煤沥青漆主要成分
环氧煤沥青漆的主要成分是环氧树脂和煤沥青。
环氧树脂是一种具有优异机械性能、耐化学性和耐热性的树脂材料。
它由环氧基团组成，可以通过与硬化剂反应形成坚固的
3D网络结构，从而使漆膜具有优异的耐磨、耐腐蚀和耐水性能。
环氧树脂是环氧煤沥青漆的主要粘结剂，可以使漆膜牢固附着在底材上。
煤沥青是一种从煤炭中提取的沥青质物质，具有粘性和耐腐蚀性能。
煤沥青可以增加漆膜的黏附性、韧性和耐腐蚀性能，同时还可以提供一定的防止紫外线辐射的功能。
煤沥青是环氧煤沥青漆中的颜料成分，使漆膜具有黑色或深色的外观。
除了环氧树脂和煤沥青，环氧煤沥青漆还可能包含溶剂、填料、助剂等辅助成分，以及硬化剂、催化剂等反应剂。
这些成分的种类和含量可能根据具体的产品和应用情况而有所不同。
环氧煤沥青防腐漆技术说明
环氧煤沥青防腐漆技术说明一、引言环氧煤沥青防腐漆是一种常用于防腐蚀的涂料，具有优异的性能和广泛的应用领域。
本文将对环氧煤沥青防腐漆的技术特点、施工方法以及应用范围进行详细说明。
二、技术特点1. 高耐腐蚀性：环氧煤沥青防腐漆具有出色的耐酸、耐碱、耐盐水等腐蚀性能，能有效防止金属表面因腐蚀而受损。
2. 良好的附着力：环氧煤沥青防腐漆能够牢固地附着在金属表面，不易剥离或脱落，提高了其使用寿命。
3. 耐磨损性：环氧煤沥青防腐漆具有较高的耐磨损性，能够有效抵御机械冲击和摩擦，减少表面损伤。
4. 耐高温性：环氧煤沥青防腐漆能够在高温环境下保持稳定的性能，不易熔化或变形。
5. 环保健康：环氧煤沥青防腐漆不含有害物质，对人体和环境无害。
三、施工方法1. 表面处理：在施工环氧煤沥青防腐漆之前，首先需要对金属表面进行处理。
包括除锈、清洁和打磨等工序，确保金属表面干净平整。
2. 底漆涂刷：在表面处理完成后，使用适当的底漆进行涂刷，增强环氧煤沥青防腐漆与金属表面的附着力。
3. 防腐漆涂刷：选择合适的环氧煤沥青防腐漆进行涂刷，可采用刷涂、滚涂、喷涂等方法进行施工。
根据需要，可以涂刷多层以提高防腐性能。
4. 硬化固化：涂刷完成后，需要进行一段时间的硬化固化，以使环氧煤沥青防腐漆形成坚固的保护膜。
四、应用范围1. 钢结构防腐：环氧煤沥青防腐漆可广泛应用于桥梁、钢结构、储罐等金属结构的防腐保护，延长其使用寿命。
2. 建筑装饰：环氧煤沥青防腐漆可用于室内外墙面、地面的防腐、防水和装饰，提高建筑物的耐久性和美观性。
3. 管道防腐：环氧煤沥青防腐漆适用于石油、化工、天然气等管道的防腐保护，有效防止管道腐蚀和泄漏。
4. 船舶舰船：环氧煤沥青防腐漆可用于船舶、舰船的防腐、防水和防腐蚀，提高其在海洋环境中的耐久性。
五、总结环氧煤沥青防腐漆作为一种常用的防腐涂料，具有高耐腐蚀性、良好的附着力、耐磨损性和耐高温性等特点。
在施工过程中，需要进行表面处理、底漆涂刷、防腐漆涂刷和硬化固化等步骤。
环氧煤沥青漆执行标准
环氧煤沥青漆执行标准
环氧煤沥青漆是一种优质的防腐涂料，具有优异的耐腐蚀性能和良好的附着力。
为了保证环氧煤沥青漆的质量和使用效果，制定了一系列的执行标准，以确保产品的质量稳定和安全可靠。
本文将对环氧煤沥青漆的执行标准进行详细介绍。
首先，环氧煤沥青漆的执行标准主要包括产品质量标准、使用标准和检验标准。
产品质量标准是指环氧煤沥青漆在生产过程中应符合的物理、化学和机械性能指标，如固体含量、粘度、干燥时间、耐水性等。
使用标准是指环氧煤沥青漆在施工和使用过程中应符合的要求，如施工环境条件、施工方法、涂膜厚度、涂装间隔时间等。
检验标准是指对环氧煤沥青漆进行质量检验时应遵循的规定，如取样方法、检测项目、检测方法等。
其次，环氧煤沥青漆的执行标准还涉及到相关的安全标准和环保标准。
在生产、运输、储存和使用环氧煤沥青漆时，必须遵守相关的安全操作规程，确保人员和设备的安全。
同时，环氧煤沥青漆的生产和使用也要符合环保要求，避免对环境造成污染。
在执行环氧煤沥青漆标准时，需要严格按照标准的要求进行生产、运输、储存、使用和检验。
只有在严格遵守标准的情况下，才能保证环氧煤沥青漆的质量和使用效果。
总之，环氧煤沥青漆的执行标准是保证产品质量和使用安全的重要依据，只有
严格遵守标准，才能确保环氧煤沥青漆在各个环节的质量和安全。
希望生产企业和使用单位能够重视环氧煤沥青漆的执行标准，确保产品质量，保障人员和设备的安全，同时也要注重环保要求，共同促进环氧煤沥青漆行业的健康发展。
环氧煤沥青漆介绍
环氧煤沥青漆介绍厚浆型（无溶剂）环氧煤沥青漆；溶剂型环氧煤沥青漆；冠牌环氧煤焦油沥青漆组成；贵州环氧煤沥青漆；重庆环氧煤沥青漆施工；一布三油；五布七油；三布四油环氧煤沥青漆(无溶剂型)是目前广泛停用于埋地钢制管道外壁防腐涂装的涂料品种。
本漆为无溶剂的双组份环氧树脂防腐漆，常温自干，具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
本品也称为环氧煤沥青防腐漆。
本品在环氧煤沥青防腐涂层中，作为中间漆、面漆使用。
无溶剂环氧煤沥青漆是由环氧树脂、煤焦油沥青、防锈颜料、体质颜料、助剂组成，组份二为固化剂。
本品不含或含有微量溶剂。
溶剂型（环氧煤沥青漆）环氧煤沥青漆（溶剂型）主要用于埋地、接触地面的钢铁管道外壁、钢构件及水泥构件防腐，作为防腐、重防腐涂料，有以下性能要求：高膜厚：环氧煤沥青防腐漆，通常涂装膜厚在300μm以上，因此必须选用厚浆型或者无溶剂型，普通型环氧煤沥青漆并不适合重防腐涂装，会增加施工成本及涂装周期。
施工性：重防腐涂装中，要求环氧煤沥青漆能够采用无气喷涂或者刷涂辊涂一次涂装较高的膜厚，不流挂。
适当的耐候性：环氧煤沥青漆涂装完成后，管道通常会露天存放，适当的耐候性可以保证露天存放不会降低涂料的防腐性能。
基本防腐性能：具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
防腐钢管采用双组分常温固化型的涂料，在钢管表面上由玻璃布作为加强涂敷而成的防腐。
可用于埋地或水下的输油、输气、输水、热力管道的外壁防腐，也适用于各类钢结构、码头、船舶、水闸、煤气储罐、炼油化工厂设备防腐及污水池、楼顶防水层、地下室混凝土层的防渗漏。
在管道外壁涂刷中，与玻璃纤维布包扎配套使用，成为加强级或特加强级涂层，防腐性能优异。
三布四油防腐钢管是由涂料与玻璃纤维布复合使用，这样使用可增强防腐层的机械性能。
三布四油具有优异的电绝缘性、抗水渗透性、抗微生物侵蚀、抗杂散电流、耐热、耐温差骤变等优良性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧煤沥青漆
1.环氧煤沥青漆施工方案:
方案一：轻型防腐，漆膜厚度约为0.2-0.5mm.可用于地下保温管、地沟管道、大罐内外壁、化工设备、煤气柜、水库电站、污水池等。
一层底漆（环氧富锌底漆或环氧铁红底漆或环氧煤沥青底漆）每平方的用量为0.3kg
二层面漆(环氧煤沥青防腐漆面漆）每平方的用量为0.4-0.9kg
方案二：普通防腐，漆膜厚度约为0.4-0.5mm，可用于直接埋地管道及埋地设备内外壁。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg
一层玻璃丝布，每平方的用量为1.1平方米
三层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.7-0.9kg
方案三：加强级防腐：漆膜厚度约为0.6-0.8mm，用于穿越高盐、碱地、沼泽或其它叫恶劣环境。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg
二层玻璃丝布，每平方的用量为2.2平方米
四层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.9-1.50kg
方案四：特加强级，漆膜厚度约为1.6-2mm，用于穿越道路建筑物的地下钢构件。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg
七层玻璃丝布，每平方的用量为7.7平方米
九层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为1.8-2.0kg
2.环氧煤沥青漆涂装注意事项：
2.1底漆、面漆都是双组分分装组成，涂装前按比例调制、搅拌均匀、熟化半小时方可进行涂装。
2.2涂装涂层间隔时间以漆膜表干后进行涂刷为好，对包敷玻璃布的涂层体系，应再涂装面漆的同时进行包敷玻璃布，以便使玻璃布浸透漆料，保证层面涂装质量。
2.3涂底漆前，金属表面要进行喷砂除锈、除油等处理，应达到标准Sa2.5级。
2.4漆膜完全固化后（一般七天）可以埋设使用。
