LDI曝光機設備說明---奧寶Xpress-9iLDI曝光制程介紹大綱1.曝光製程定義2.HDI曝光製程流程說明3. LDI技術說明4.LDI曝光機設備介紹1. 曝光製程定義曝光(Exposure)利用UV or 鐳射光將客戶需要之影像轉移到基板干膜上,搭配後段處理工序,以完成客戶所需之圖形形成.影像轉移前影像轉移后整板電鍍灌孔整平2.HDI曝光製程流程說明前處理貼膜曝光顯影蝕刻去膜AOI黑化2.1.1 N層Process2.1HDI曝光製程前後流程2.1.3Q/L ProcessConformal Mask蝕刻去膠渣雷射鑽孔AOI 黑化整板電鍍貼膜曝光顯影去膜2.1.4 A/L ProcessConformal Mask蝕刻去膠渣雷射鑽孔整板電鍍貼膜曝光顯影去膜鑽孔2.2 HDI曝光製程品質關聯圖Input品質特性HDI曝光品質項目Output生產影響1.曝光雜質2.對位不良3.真空密著不良4.曝光能量異常5.底片異常1.線細、斷路、缺口2.層間對位不良3.破孔4.顯影不良,吸氣不良5.線粗、短路1.板面異物無塵室異物2.貼膜SPACE不當3.貼膜皺紋4.板彎板翹5.干膜附著力不足3.1LDI定義LDI是Laser Director Imaging (鐳射直接成像)的縮寫,指的是利用新型技術直接將客戶所需之影像資料通過光的方式掃描到板面上,較之前傳統曝光機(需要將影像資料事先畫在D/F)在技術上進步;直接成像技術L D I傳統曝光機利用UV 光將底片上固定圖案轉移到乾膜上LDI 不需底片,可節省底片成本及底片繪製時間Dry film3.2 LDI 之優點說明LaｓerPolygon MirrorPanelFeed directionScan direction Wave Length：355nm快速打樣生產時間縮短PORDOE3.3 LDI 技術類型說明LaｓerPolygon MirrorPanelFeed directionScan direction Wave Length：355nm•Polygon Mirror SystemDMDPanelFeed directionLaｓer or Lamp 405nm •DMD (Digital Micro Mirror) SystemFuji INPREXHitachi viaDE series•DMD 405nm•Orbotech Paragon•Polygon Mirror 355nm350-420nm3.4.1對位能力佳3.4 LDI 之技術運用在板面上之實例30um L/S with 40um thickness 20um L/S with 25um thickness3.4.2 LDI 之解析能力4.奧寶LDI 曝光機設備介紹除塵機放板機LDI 主體LDI 主體除塵機翻板機收板機LDI 曝光機連線部位介紹奧寶初定位區對位系統曝光系統周邊系統電腦系統入口CM WS出口OK ParagonLaｓer也用作板面识别CAM数据4.LDI曝光機設備介紹4.1 前置定位介紹4.2 對位系統介紹4.3 曝光系統說明4.4 電腦控制系統說明4.5 周邊設備說明4.1 前置定位區簡介4.1.1 定位區作用通過Y 向拍板,X 向感應器感應定位將基板定位,以利於將板子放在LDI 床臺上時,CCD 能通過電腦設定位置找到生產板的對位孔,從而完成對位曝光作業4.1.2 動作過程入料檢知Y-Pin 拍板定位X 軸感應器感應位移移載手臂吸板移至LDI 床台基板達Y-Pin X 軸自身感應器從外向內感應基板邊緣，感應到時滑塊停止移動。
奥宝LDI曝光机简介
奥宝LDI曝光机简介LDI曝光機設備說明---奧寶Xpress-9iLDI曝光制程介紹⼤綱1.曝光製程定義2.HDI曝光製程流程說明3. LDI技術說明4.LDI曝光機設備介紹1. 曝光製程定義曝光(Exposure)利⽤UV or 鐳射光將客⼾需要之影像轉移到基板⼲膜上,搭配後段處理⼯序,以完成客⼾所需之圖形形成.影像轉移前影像轉移后整板電鍍灌孔整平2.HDI曝光製程流程說明前處理貼膜曝光顯影蝕刻去膜AOI⿊化2.1.1 N層Process2.1HDI曝光製程前後流程2.1.3Q/L ProcessConformal Mask蝕刻去膠渣雷射鑽孔AOI⿊化整板電鍍貼膜曝光顯影去膜2.1.4 A/L ProcessConformal Mask蝕刻去膠渣雷射鑽孔整板電鍍貼膜曝光顯影去膜鑽孔2.2 HDI曝光製程品質關聯圖Input品質特性HDI曝光品質項⽬Output⽣產影響1.曝光雜質2.對位不良3.真空密著不良4.曝光能量異常5.底⽚異常1.線細、斷路、缺⼝2.層間對位不良3.破孔4.顯影不良,吸氣不良5.線粗、短路1.板⾯異物無塵室異物2.貼膜SPACE不當3.貼膜皺紋4.板彎板翹5.⼲膜附著⼒不⾜3.1LDI定義LDI是Laser Director Imaging (鐳射直接成像)的縮寫,指的是利⽤新型技術直接將客⼾所需之影像資料通過光的⽅式掃描到板⾯上,較之前傳統曝光機(需要將影像資料事先畫在D/F)在技術上進步;直接成像技術L D I傳統曝光機利⽤UV 光將底⽚上固定圖案轉移到乾膜上LDI 不需底⽚,可節省底⽚成本及底⽚繪製時間Dry film3.2 LDI 之優點說明LaｓerPolygon MirrorPanelFeed directionScan direction Wave Length：355nm快速打樣⽣產時間縮短PORDOE3.3 LDI 技術類型說明LaｓerPolygon MirrorPanelFeed directionScan direction Wave Length：355nmPolygon Mirror SystemDMDPanelFeed directionLaｓer or Lamp 405nm ?DMD (Digital Micro Mirror) System Fuji INPREXHitachi viaDE seriesDMD 405nmOrbotech ParagonPolygon Mirror 355nm350-420nm3.4.1對位能⼒佳3.4 LDI 之技術運⽤在板⾯上之實例30um L/S with 40um thickness 20um L/S with 25um thickness 3.4.2 LDI 之解析能⼒4.奧寶LDI 曝光機設備介紹除塵機放板機LDI 主體LDI 主體除塵機翻板機收板機LDI 曝光機連線部位介紹奧寶初定位區對位系統曝光系統周邊系統電腦系統⼊⼝CM WS出⼝OK ParagonLaｓer也⽤作板⾯识别CAM数据4.LDI曝光機設備介紹4.1 前置定位介紹4.2 對位系統介紹4.3 曝光系統說明4.4 電腦控制系統說明4.5 周邊設備說明4.1 前置定位區簡介4.1.1 定位區作⽤通過Y 向拍板,X 向感應器感應定位將基板定位,以利於將板⼦放在LDI 床臺上時,CCD 能通過電腦設定位置找到⽣產板的對位孔,從⽽完成對位曝光作業4.1.2 動作過程⼊料檢知Y-Pin 拍板定位X 軸感應器感應位移移載⼿臂吸板移⾄LDI 床台基板達Y-Pin X 軸⾃⾝感應器從外向內感應基板邊緣，感應到時滑塊停⽌移動。
防焊ldi曝光机运作原理简述
防焊ldi曝光机运作原理简述防焊LDI曝光机是现代电子制造中一种重要的设备，它在电路板制造过程中起着至关重要的作用。
它的运作原理是通过将LDI光源聚焦在电路板上，使其敏感覆盖层（Photoresist）发生化学反应，从而达到曝光的效果。
1. 深度评估：防焊LDI曝光机的重要性和作用防焊LDI曝光机主要用于现代电子制造中的焊盘防焊处理。
焊盘防焊是为了防止组装过程中烙铁不慎接触焊盘而导致的气泡、焊锡短路等问题。
这是电子制造中一个非常关键的环节，因此防焊LDI曝光机作为核心设备，对于保证产品质量和稳定性至关重要。
2. 广度评估：防焊LDI曝光机的工作原理和关键组成部分防焊LDI曝光机主要由以下几个关键组成部分组成：2.1 光源系统：防焊LDI曝光机的光源系统采用了高功率的紫外激光光源，其波长为355nm。
这种波长的光线能够更好地穿透电路板上的薄膜，达到更高的曝光效果。
2.2 光学系统：光学系统通过一系列精密的镜片和透镜将激光束聚焦在电路板上。
这个过程需要非常高的精确度和稳定性，以确保曝光效果的准确性和一致性。
2.3 运动控制系统：防焊LDI曝光机通过运动控制系统实现激光束在电路板上的扫描和移动。
这个系统需要高精度的位置控制和稳定的速度控制，以确保整个曝光过程的精准性。
2.4 曝光数据处理系统：防焊LDI曝光机配备了先进的曝光数据处理系统，可以根据不同的焊盘防焊要求和电路板的特性，生成相应的曝光参数和路径。
这个系统可以根据实时反馈进行自适应调整，以实现最佳的曝光效果。
3. 从简到繁、由浅入深的探讨防焊LDI曝光机的运作原理3.1 防焊LDI曝光机的工作流程防焊LDI曝光机的工作流程可以简单概括为以下几个步骤：步骤一：准备工作在进行曝光前，需要对电路板进行准备工作，包括清洁、涂敷敏感覆盖层等。
步骤二：数据处理与设置通过曝光数据处理系统，输入焊盘防焊要求和电路板的特性，生成相应的曝光参数和路径。
步骤三：光束聚焦与曝光光源系统发出的紫外激光光线经过光学系统的聚焦，精确地照射在电路板的焊盘上。
LED曝光机用户手册
第一章设备说明 (2)第二章设备规格 (3)第三章安装环境要求 (4)第四章安装时注意事项 (5)第五章控制面盘说明 (7)第六章操作面盘说明 (7)第七章使用操作流程 (8)第八章人机接口屏幕画面操作说明 (9)第九章、设备保养与维护 (15)第十章简易故障排除 (17)第十一章恒流源说明 (19)第十二章温控器操作说明 (21)第十三章线路图 (23)第一章设备说明1.1、设备用途：本机是为感光印刷电路板做曝光而设计的。
1.2、系统组成：曝光控制、光源、冷却、台面真空及电控系统。
1.3、曝光控制：采用人机界面配合PLC控制，采用数字化设定的操作方式达到更精确的能量控制。
1.4、光源系统：采用进口专用UVLED冷光源（面阵光源）。
1.5、冷却系统：光源冷却采用水冷式。
1.6、真空系统：采用Mylar膜对玻璃配合真空系统之弓金大吸力，达到紧密贴合之效果。
1.7、保护措施：异常信息警告及显示。
1.8、操作要求：使用本设备之前，请详细阅读本操作与维护手册。
第二章设备规格第三章安装环境要求设备安装前，其安装环境务必按以下要求规范：3.1、为方便设备将来保养及维护，安装设备时机器外围须距离墙面至少保持80cm。
3.2、环境温度要求：20℃±3℃。
3.3、环境湿度要求：50%-60%。
3.4、安装电力要求：AC220V+5%、50Hz、100A 单相三线制。
必须接安全地线。
3.5、安装冷却水：15℃〜20℃。
3.6、外形尺寸(L X W X H) ：2400mm X1750mm X 1700mm3.7、设备重量：约1000KG3.8、因设备经过长途运输的震动影响，故安装设备前，请先确定设备的机械零件及螺丝、电气连接处及固定螺丝等，务必完好紧固的前提下，再上电运行。
第四章安装时注意事项设备安装时，请务必注意以下事项：4.1、设备应交专业技术人员（电气技术员）负责安装与开通。
4.2、在上电安装时，请先确认断路器开关置于OFF］位置。

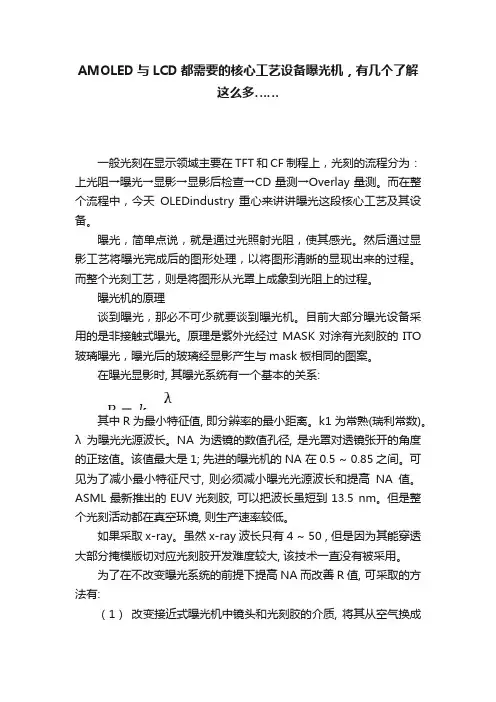

AMOLED与LCD都需要的核心工艺设备曝光机，有几个了解这么多……
