发动机工作原理教案新部编本
发动机工作原理教案
发动机工作原理教案教案：发动机工作原理教学目标：1.理解发动机的工作原理，包括燃烧过程、气缸工作循环和热力循环等方面。
2.掌握发动机的基本构造和工作过程。
3.能够运用所学知识解释和分析发动机的故障和优化工作。
教学重点：1.燃烧过程和热力循环。
2.发动机的基本构造和工作过程。
教学难点：1.热力循环的计算和分析。
2.发动机的故障诊断和优化工作。
教学准备：1.网络资源、教学PPT和实物展示。
2.学生实验报告和案例分析。
教学过程：Step 1：引入话题（10分钟）通过展示不同类型的发动机和讲述汽车运行的基本原理，引发学生对发动机工作原理的兴趣和好奇心。
Step 2：介绍发动机的基本构造（15分钟）以图片和实物为例，讲解内燃机的基本构造，包括气缸、活塞、曲轴、气门和点火系统等。
Step 3：燃烧过程和热力循环（30分钟）3.1探究燃烧过程通过实验展示燃烧过程的基本原理，让学生了解燃烧产物和反应方程式等。
3.2讲解热力循环介绍循环过程中的各阶段和过程，包括吸气、压缩、燃烧和排气等，还可以通过实验展示热力循环的基本特点。
Step 4：发动机工作过程（30分钟）4.1讲解工作过程以四冲程汽油发动机为例，详细讲解气缸工作循环的过程和原理。
4.2展示示波器通过示波器展示发动机工作过程中的关键参数，帮助学生理解发动机的实际工作情况。
Step 5：案例分析和讨论（20分钟）给学生提供一些发动机故障案例和优化问题，让他们运用所学知识进行分析和讨论。
Step 6：实验总结和课堂练习（15分钟）学生根据实验报告总结所学内容，然后进行一些课堂练习，巩固所学知识。
Step 7：教学反思（5分钟）教师根据学生的学习情况进行教学反思，了解教学效果，并提出改进建议。
扩展延伸：如果时间充裕，可以组织学生到实验室进行简单的发动机组装实践，加深对发动机工作原理的理解。
教学评价：1.学生实验报告的综合评估。
2.学生课堂参与度和讨论活跃程度的评估。
《汽车发动机原理》教案
《汽车发动机原理》教案一、教学目标1. 让学生了解汽车发动机的基本组成和原理。
2. 使学生掌握汽车发动机的主要部件及其功能。
3. 培养学生对汽车发动机维修和保养的兴趣。
二、教学内容1. 汽车发动机的概述1.1 发动机的定义和作用1.2 发动机的分类2. 汽车发动机的组成2.1 机体组2.2 曲柄连杆机构2.3 配气机构2.4 燃油系统2.5 冷却系统2.6 点火系统3. 汽车发动机的工作原理3.1 四冲程发动机工作原理3.2 两冲程发动机工作原理4. 发动机性能指标4.1 功率4.2 扭矩4.3 燃油消耗率5. 发动机的维修与保养5.1 维修注意事项5.2 保养周期及内容三、教学重点与难点1. 教学重点：汽车发动机的基本组成、工作原理及性能指标。
2. 教学难点：发动机各部件的工作原理及其相互关系。
四、教学方法1. 采用讲授法，讲解发动机的基本组成、工作原理及性能指标。
2. 利用图片、视频等直观教具，展示发动机各部件的结构和功能。
3. 开展小组讨论，分析发动机各部件的相互关系。
4. 进行实际操作，让学生了解发动机的维修与保养方法。
五、教学课时本课程共需4课时，每课时45分钟。
教案内容待补充。
六、教学过程1. 导入：通过展示汽车发动机的实物或图片，引导学生关注汽车发动机，激发学生的学习兴趣。
2. 新课导入：介绍汽车发动机的基本组成和原理，引导学生了解发动机的重要性。
3. 讲解：详细讲解汽车发动机的各个组成部分，包括机体组、曲柄连杆机构、配气机构、燃油系统、冷却系统和点火系统，以及它们的功能和工作原理。
4. 案例分析：分析实际案例，让学生了解发动机在汽车运行中的作用和影响。
5. 小组讨论：让学生分组讨论发动机各部件的相互关系，促进学生之间的交流和合作。
6. 总结：对本次课程的内容进行总结，强调重点知识点。
7. 作业布置：布置相关作业，巩固所学知识。
七、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。
《汽车发动机原理》教案
《汽车发动机原理》教案一、教学目标：1.了解汽车发动机的基本原理和工作过程；2.掌握汽车发动机的结构和各部件的功能；3.理解并能够运用相关的发动机术语和技术指标。
二、教学重点：1.汽车发动机的基本原理和工作过程；2.汽车发动机的结构和各部件的功能。
三、教学难点：1.对汽车发动机的各个部件的功能进行理解和掌握；2.掌握发动机的工作过程和相关技术指标的运用。
四、教学过程：1.导入（5分钟）通过放映一段汽车发动机工作过程的视频，引起学生对汽车发动机的兴趣，激发学习的积极性。
2.知识介绍（20分钟）通过讲解相关发动机术语和基本原理，让学生对汽车发动机的工作过程和结构有一个初步的了解。
（1）发动机的定义和作用；（2）四冲程发动机工作过程的讲解；（3）发动机的结构和各部件的功能介绍。
3.实例分析（30分钟）通过分析不同类型的发动机，引导学生对汽车发动机的工作过程和结构有更深入的理解。
（1）自然吸气发动机和涡轮增压发动机的比较；（2）汽油发动机和柴油发动机的比较；（3）两冲程发动机和四冲程发动机的比较。
4.学生讨论（20分钟）将学生分成小组，让他们讨论其中一特定部件的功能，并展示他们的讨论成果。
5.师生互动（15分钟）教师根据学生的讨论成果进行点评和解答，帮助学生更好地理解和掌握发动机的工作过程和结构。
6.拓展延伸（10分钟）通过课后阅读或实验课的方式，让学生进一步加深对汽车发动机的了解和认识。
五、教学评价：通过课后作业和小组讨论的方式，检查学生对汽车发动机原理的理解程度，评价学生的学习效果。
六、教学资源：1.视频资料：展示汽车发动机工作过程的视频；2.PPT：教师用于讲解发动机的基本原理和结构的幻灯片；3.实例资料：分析不同类型发动机的实例资料；七、教学反思：通过本节课的教学，学生能够初步了解汽车发动机的基本原理和工作过程，并理解发动机的结构和各部件的功能。
通过小组讨论和师生互动的形式，让学生能够更加深入地理解和掌握相关知识。

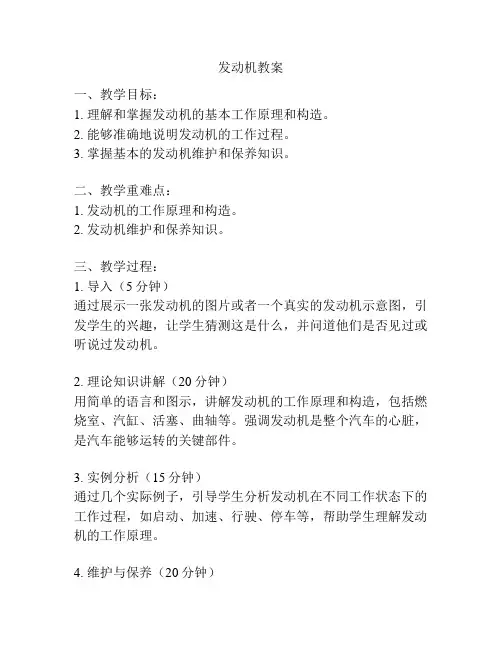

发动机教案
发动机教案一、教学目标：1. 理解和掌握发动机的基本工作原理和构造。
2. 能够准确地说明发动机的工作过程。
3. 掌握基本的发动机维护和保养知识。
二、教学重难点：1. 发动机的工作原理和构造。
2. 发动机维护和保养知识。
三、教学过程：1. 导入（5分钟）通过展示一张发动机的图片或者一个真实的发动机示意图，引发学生的兴趣，让学生猜测这是什么，并问道他们是否见过或听说过发动机。
2. 理论知识讲解（20分钟）用简单的语言和图示，讲解发动机的工作原理和构造，包括燃烧室、汽缸、活塞、曲轴等。
强调发动机是整个汽车的心脏，是汽车能够运转的关键部件。
3. 实例分析（15分钟）通过几个实际例子，引导学生分析发动机在不同工作状态下的工作过程，如启动、加速、行驶、停车等，帮助学生理解发动机的工作原理。
4. 维护与保养（20分钟）讲解发动机的常见故障及对策，如漏油、冒烟、异响等，以及如何进行日常的发动机保养，如定期更换机油、清洁空气滤清器等。
强调保养发动机的重要性，可以延长发动机的使用寿命。
5. 板书总结（5分钟）将重要的知识点总结在黑板上，帮助学生复习和记忆。
6. 检测与讨论（15分钟）出示几道选择题和简答题，让学生进行思考和回答，检测他们对发动机知识的掌握情况。
根据学生的回答，进行相关的讨论和解答疑惑。
7. 小结（5分钟）对本节课的重点内容进行小结，强调学生掌握的重要知识点和技能。
四、教学方法：1. 以问题引导学生思考，激发学生的兴趣。
2. 以图示和实例分析的方式，帮助学生更好地理解发动机的工作原理和构造。
3. 通过讲解和案例分析，让学生掌握基本的发动机维护和保养知识。
五、教学评价：1. 学生的参与度和反馈情况。
2. 学生对发动机工作原理和构造的理解程度。
3. 学生对发动机维护和保养知识的掌握情况。
六、教学反思：通过本节课的教学，学生对发动机的工作原理和构造有了初步的了解，对发动机的日常维护和保养也有了基本的认识。
但是，由于时间有限，只能涉及到发动机的一些基本知识，还需要学生通过自主学习进一步加深理解。
汽车发动机工作原理与构造教案
汽车发动机工作原理与构造教案教案：汽车发动机工作原理与构造一、教材分析本节课的教学内容是汽车发动机的工作原理与构造。
在教学之前，可以先引入汽车的相关知识，如汽车的种类、汽车的作用等，让学生了解汽车在现代社会中的重要性。
然后再进一步介绍汽车发动机的重要作用和工作原理。
二、教学目标1.了解汽车发动机的作用和发展历程；2.掌握汽车发动机的基本构造；3.掌握汽车四冲程发动机的工作原理；4.了解汽车发动机的发展趋势。
三、教学重点1.汽车发动机的基本构造；2.汽车四冲程发动机的工作原理。
四、教学难点汽车四冲程发动机的工作原理。
五、教学方法1.课堂讲授：通过讲解、板书等方式，向学生介绍汽车发动机的基本构造和工作原理；2.图片展示：通过展示汽车发动机的图片，让学生直观地了解发动机的构造；3.实物演示：准备一个废旧的汽车发动机，展示给学生观看，让学生更加深入地了解发动机的内部构造。
六、教学流程1.引入（10分钟）通过提问和小组讨论的方式，引导学生思考汽车的作用和汽车无法离开的东西是什么。
引导学生了解汽车发动机的重要性。
2.知识输入（20分钟）通过介绍汽车发动机的发展历程和作用，让学生对汽车发动机有一个整体的认识。
3.汽车发动机的基本构造（20分钟）通过展示汽车发动机的图片和实物演示，让学生了解发动机的基本构造和各部件的功能。
4.汽车四冲程发动机的工作原理（30分钟）通过讲解和图示，向学生介绍汽车四冲程发动机的工作原理，包括进气冲程、压缩冲程、工作冲程和排气冲程等。
5.总结（10分钟）对本节课的内容进行总结，梳理学生的学习情况，解答学生的问题。
七、教学资源1.教学课件；2.汽车发动机的图片；3.废旧汽车发动机。
八、教学评价与反馈通过小组讨论、课堂提问等方式，对学生进行评价和反馈。
可以布置一些拓展性的问题，让学生能够在课后继续思考和学习。
同时，还可以布置作业，让学生进一步巩固所学知识。
九、拓展延伸可以组织学生一起参观汽车维修厂或汽车工厂，通过实地参观，让学生对汽车发动机的工作原理和构造有更深入的了解。

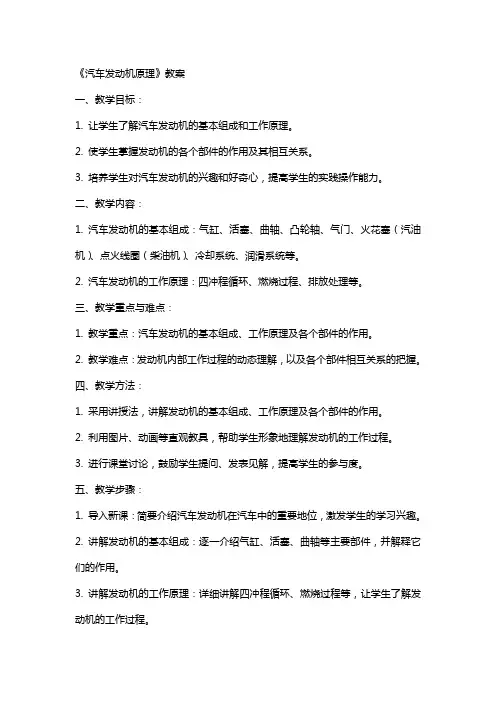

《汽车发动机原理》教案
《汽车发动机原理》教案一、教学目标：1. 让学生了解汽车发动机的基本组成和工作原理。
2. 使学生掌握发动机的各个部件的作用及其相互关系。
3. 培养学生对汽车发动机的兴趣和好奇心，提高学生的实践操作能力。
二、教学内容：1. 汽车发动机的基本组成：气缸、活塞、曲轴、凸轮轴、气门、火花塞（汽油机）、点火线圈（柴油机）、冷却系统、润滑系统等。
2. 汽车发动机的工作原理：四冲程循环、燃烧过程、排放处理等。
三、教学重点与难点：1. 教学重点：汽车发动机的基本组成、工作原理及各个部件的作用。
2. 教学难点：发动机内部工作过程的动态理解，以及各个部件相互关系的把握。
四、教学方法：1. 采用讲授法，讲解发动机的基本组成、工作原理及各个部件的作用。
2. 利用图片、动画等直观教具，帮助学生形象地理解发动机的工作过程。
3. 进行课堂讨论，鼓励学生提问、发表见解，提高学生的参与度。
五、教学步骤：1. 导入新课：简要介绍汽车发动机在汽车中的重要地位，激发学生的学习兴趣。
2. 讲解发动机的基本组成：逐一介绍气缸、活塞、曲轴等主要部件，并解释它们的作用。
3. 讲解发动机的工作原理：详细讲解四冲程循环、燃烧过程等，让学生了解发动机的工作过程。
4. 分析各个部件的相互关系：阐述气缸、活塞、曲轴等部件如何协同工作，完成发动机的工作任务。
5. 课堂讨论：邀请学生发表对汽车发动机的认识，解答学生的疑问。
6. 总结本节课的主要内容，布置课后作业，要求学生绘制发动机的组成示意图，并简要说明各个部件的作用。
六、教学评估：1. 课后作业：检查学生对发动机组成示意图的绘制及其部件作用的说明，评估学生对课堂内容的掌握程度。
2. 课堂表现：观察学生在课堂讨论中的参与程度、提问和回答问题的积极性，了解学生的学习兴趣和动力。
3. 知识测试：通过简答题或选择题测试学生对发动机原理的理解，评估学生的学习效果。
七、教学拓展：1. 邀请汽车维修技师或工程师来校讲座，分享实际工作中的发动机维修和保养经验，增加学生的实践认识。
《发动机》公开课教案
《发动机》公开课教案一、教学目标1. 让学生了解发动机的基本概念、类型和原理。
2. 使学生掌握发动机的主要组成部分及其功能。
3. 培养学生对发动机的兴趣和保护意识。
二、教学内容1. 发动机的基本概念解释发动机的定义，介绍发动机在汽车和机械设备中的重要性。
2. 发动机的类型介绍不同类型的发动机，如内燃机、电动机、蒸汽机等，并比较它们的优缺点。
3. 发动机的工作原理详细解释内燃机的工作原理，包括吸气、压缩、燃烧和排气四个冲程。
4. 发动机的主要组成部分介绍发动机的主要组成部分，如气缸、活塞、曲轴、凸轮轴、气门等，并解释它们的作用。
5. 发动机的性能指标解释发动机的功率、扭矩、燃油消耗率等性能指标，并介绍它们对汽车性能的影响。
三、教学方法1. 采用问题驱动的教学方法，引导学生主动思考和探索。
2. 使用多媒体辅助教学，如图片、视频和动画，以增强学生的直观理解。
3. 组织小组讨论和报告，鼓励学生互相交流和合作。
4. 进行实际观察和实验，让学生亲身体验发动机的工作原理。
四、教学资源1. 教案、PPT和教学素材。
2. 发动机模型或图片。
3. 实验设备（如发动机实验台架）。
4. 参考书籍和学术资料。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的主动参与程度。
2. 小组讨论和报告：评估学生在小组讨论和报告中的表现，包括团队合作和沟通能力。
3. 实验观察和报告：评估学生在实验过程中的观察能力和对发动机工作原理的理解程度。
4. 课后作业和测验：通过课后作业和测验评估学生对发动机知识点的掌握程度。
六、教学过程1. 引入新课：简要介绍发动机的重要性，激发学生的兴趣。
2. 讲解基本概念：讲解发动机的定义，引出发动机的类型和作用。
3. 讲解工作原理：详细讲解内燃机的工作原理，让学生理解发动机的工作过程。
4. 讲解主要组成部分：讲解发动机的主要组成部分及其功能，强化学生对发动机结构的认识。
5. 讲解性能指标：讲解发动机的性能指标，帮助学生了解发动机性能的评价标准。
《发动机原理及汽车理论》课程教案
《发动机原理及汽车理论》课程教案一、教案基本信息1. 课程名称：发动机原理及汽车理论2. 课时安排：100分钟3. 授课对象：汽车工程专业学生4. 教学目标：让学生了解发动机的基本原理和工作过程。
使学生掌握汽车理论的基本知识和应用。
培养学生对汽车行业的兴趣和热情。
二、教学内容和教学过程1. 发动机概述介绍发动机的定义、分类和作用。
讲解发动机的主要性能参数。
2. 发动机的工作原理讲解内燃机的工作原理。
介绍发动机的燃烧过程和排放控制。
3. 发动机的组成部分分析发动机的曲轴连杆机构。
讲解发动机的配气机构和燃油系统。
4. 汽车理论讲解汽车的动力学原理。
介绍汽车的运动控制和操控性能。
5. 汽车发动机的维修与保养讲解汽车发动机的维修和保养知识。
介绍汽车发动机的故障诊断和排除方法。
三、教学方法1. 讲授法：讲解发动机原理和汽车理论的基本概念、原理和方法。
2. 演示法：通过实物或动画演示发动机的工作过程和汽车的运动原理。
3. 案例分析法：分析实际案例，使学生更好地理解和应用所学知识。
四、教学评价1. 课堂问答：通过提问和回答，检查学生对发动机原理和汽车理论的理解程度。
2. 课后作业：布置相关的习题和案例分析，巩固所学知识。
3. 实践操作：安排发动机拆装和汽车操控实验，检验学生的动手能力。
五、教学资源1. 教材：《发动机原理及汽车理论》教材。
2. 课件：制作精美的PPT课件，辅助讲解和展示。
3. 实物模型：展示发动机和汽车的实物模型，帮助学生直观地理解原理和结构。
4. 视频资料：播放相关的教学视频，增加学生的学习兴趣和理解程度。
六、教案设计与实施1. 设计思路：以学生的实际需求和就业方向为导向，结合行业标准和最新技术发展。
采用案例导入、理论讲解、互动讨论和实操练习相结合的教学方法。
创设情境，引导学生主动探究，提高分析和解决问题的能力。
2. 教学活动设计：导入：通过分析实际案例，引发学生对发动机原理和汽车理论的兴趣。
《发动机》公开课教案
《发动机》公开课教案一、教学目标：1. 让学生了解发动机的基本概念、结构和原理。
2. 使学生掌握发动机的主要组成部分及其功能。
3. 培养学生对发动机维修和保养的认识。
二、教学内容：1. 发动机的基本概念1.1 发动机的定义1.2 发动机的分类2. 发动机的结构2.1 发动机的组成部分2.1.1 气缸2.1.2 活塞2.1.3 曲轴2.1.4 凸轮轴2.1.5 气门组2.1.6 冷却系统2.1.7 润滑系统2.2 发动机的工作原理3. 发动机的主要性能指标3.1 功率3.2 扭矩3.3 燃油消耗率4. 发动机的维修与保养4.1 维修注意事项4.2 保养周期及内容三、教学方法：1. 采用讲授法，讲解发动机的基本概念、结构和原理。
2. 利用实物模型或图片，展示发动机的各个组成部分。
3. 通过案例分析，使学生了解发动机的维修和保养方法。
四、教学准备：1. 准备发动机的实物模型或图片。
2. 准备发动机维修和保养的相关案例。
五、教学过程：1. 引入新课：简要介绍发动机的重要性，激发学生的学习兴趣。
2. 讲解发动机的基本概念：介绍发动机的定义和分类。
3. 讲解发动机的结构：逐一讲解气缸、活塞、曲轴等组成部分及其功能。
4. 讲解发动机的工作原理：阐述发动机的工作过程和能量转化。
5. 讲解发动机的主要性能指标：介绍功率、扭矩和燃油消耗率的概念及计算方法。
6. 讲解发动机的维修与保养：强调维修注意事项，讲解保养周期及内容。
7. 案例分析：分析发动机维修和保养的实例，使学生掌握实际操作方法。
8. 课堂互动：提问学生，检查对发动机知识的掌握程度。
9. 总结：对本节课的内容进行归纳总结，强调重点知识点。
10. 布置作业：布置相关练习题，巩固所学知识。
11. 课后反思：对课堂教学效果进行评价，为下一步教学做好准备。
六、教学评估：1. 课堂问答：通过提问方式检查学生对发动机基本概念、结构和原理的理解。
2. 小组讨论：让学生分组讨论发动机的维修和保养方法，培养学生的合作意识。
汽车发动机工作原理教案
汽车发动机工作原理教案一、教学目标1. 让学生了解汽车发动机的基本结构和工作原理。
2. 使学生掌握发动机的主要组成部分及其功能。
3. 培养学生对汽车发动机的兴趣和认识，提高其综合素质。
二、教学内容1. 汽车发动机概述1.1 发动机的定义和作用1.2 发动机的分类和性能指标2. 发动机的基本结构2.1 气缸2.2 活塞2.3 曲轴2.4 配气机构2.5 燃油系统2.6 冷却系统2.7 点火系统3. 发动机的工作原理3.1 四冲程发动机工作原理3.2 两冲程发动机工作原理4. 发动机的主要性能参数4.1 功率4.2 扭矩4.3 燃油消耗率4.4 排放指标5. 发动机的维修与保养5.1 维修注意事项5.2 保养周期及内容三、教学方法1. 采用多媒体教学，播放发动机工作原理的相关视频，增强学生的直观感受。
2. 利用模型或实物展示发动机的各个组成部分，加深学生对发动机结构的认识。
3. 开展小组讨论，让学生分享自己对发动机的了解和看法。
4. 布置课后实践任务，让学生观察自家车辆的发动机，并记录其结构特点。
四、教学评价1. 课后实践报告：观察并描述自家车辆发动机的结构特点，了解其工作原理。
2. 小组讨论报告：分析发动机各个组成部分的作用及其相互关系。
3. 课堂问答：检验学生对发动机基本知识点的掌握情况。
五、教学资源1. 发动机工作原理视频资料。
2. 发动机模型或实物。
3. 课后实践任务指南。
4. 小组讨论报告模板。
5. 课堂问答题目及答案。
六、发动机的类型与性能1. 汽油发动机与柴油发动机的差异6.1 构造和工作原理的区别6.2 性能特点的比较2. 涡轮增压发动机6.3 涡轮增压的工作原理6.4 涡轮增压发动机的优势3. 混合动力发动机6.5 混合动力发动机的构成6.6 混合动力发动机的工作原理七、发动机的关键技术1. 燃油喷射技术7.1 燃油喷射系统的作用7.2 燃油喷射技术的种类2. 电子控制单元（ECU）7.3 ECU的功能和重要性7.4 ECU的工作原理3. 高压共轨技术7.5 高压共轨技术的概念7.6 高压共轨技术的优势八、发动机的环保与节能1. 排放控制技术8.1 排放污染物的来源8.2 排放控制技术的作用2. 节能技术8.3 节能技术的重要性8.4 节能技术的应用九、发动机的维修与故障诊断1. 维修工具与方法9.1 维修工具的使用9.2 维修方法的操作步骤2. 故障诊断与排除9.3 故障诊断的基本原则9.4 常见故障的诊断与排除十、发动机的保养与维护1. 保养周期与内容10.1 保养周期的制定10.2 保养内容的列举2. 维护技巧与注意事项10.3 维护技巧的分享10.4 注意事项的提醒十一、发动机的改装与升级1. 改装与升级的意义11.1 改装与升级的目的11.2 改装与升级的潜在风险2. 改装与升级的项目11.3 常见的改装项目11.4 升级部件的选择3. 改装与升级的注意事项11.5 改装与升级的安全性11.6 改装与升级的合法性十二、发动机的创新与发展1. 新能源发动机12.1 新能源发动机的类型12.2 新能源发动机的优势与挑战2. 发动机技术的未来趋势12.3 智能化的发展12.4 环保性的提升3. 我国发动机行业的发展现状与展望12.5 行业发展现状分析12.6 行业发展前景预测十三、实际操作训练1. 发动机的拆卸与组装13.1 拆卸与组装的基本步骤13.2 操作过程中的注意事项2. 发动机的性能测试13.3 性能测试的目的与方法13.4 测试数据的解读与分析3. 发动机的故障模拟与排除13.5 故障模拟的设置13.6 故障排除的实践操作十四、案例分析1. 典型发动机故障案例14.1 故障现象的描述14.2 故障原因的分析14.3 故障排除的过程2. 发动机事故案例分析14.4 事故发生的经过14.5 事故原因的调查14.6 事故预防的措施十五、总结与展望1. 汽车发动机的重要性15.1 发动机在汽车中的地位15.2 发动机对汽车性能的影响2. 发动机技术的进步15.3 技术发展的趋势15.4 技术进步的意义3. 学生学习收获与建议15.5 学习收获的总结15.6 未来学习的建议与展望重点和难点解析本文主要介绍了汽车发动机的基本结构、工作原理、类型与性能、关键技术、环保与节能措施、维修与故障诊断、保养与维护、改装与升级、创新与发展、实际操作训练、案例分析以及总结与展望。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教师学科教案[ 20 – 20 学年度第__学期]
任教学科：_____________
任教年级：_____________
任教老师：_____________
xx市实验学校
任务三认识四冲程汽油发动机工作过程
一、教材分析：
本节内容在项目六认识汽车的总体结构章节中占有重要地位，主要阐述了汽油发动机的工作过程以及四个行程的工作过程和特点。
学生清晰理解发动机的工作原理将为今后进行发动机故障诊断和拆修打下基础。
因此，本节课的成败直接影响后续课程的学习。
二、教学目标：
使学生掌握四冲程汽油机的工作过程即工作原理，并在工作原理掌握的基础上，能够分析四冲程汽油发动机工作过程中，各组成部分的工作状态和它们之间的相互工作关系，提高学生在学习专业课过程中分析问题的能力。
三、教学重点和难点：
教学重点：四冲程汽油发动机完成一个工作循环各行程的工作过程。
教学难点：四冲程汽油发动机各个工作行程的工作特点。
四、教学方法：讲授法、讨论法、视频演示法
五、教学工具：教材、黑板、粉笔、PPT
六、课时安排：1课时
七、教学过程：
[导入]
展示一张四冲程汽油机结构图，通过提问的方式让学生们回答各个部件的名称。
[设计意图]
通过小组抢答的方式回忆上节课所学知识内
容，即考查学生对于基本知识结构的掌握程度，也
为这节新内容做好铺垫，同时使学生有学习的成就
感，可以有效的激发学生探究的欲望，产生对新课
学习的兴趣。
[讲授新课]
一、观看视频
带着问题观看四冲程汽油发动机工作过程，问
题如下：
（1）每个进程过程中的活塞运动方向？
（2）每个进程过程中的进、排气门开、闭状态？
（3）每个进程过程中曲轴转过的角度？
二、小组讨论，回答问题
（1）进气行程
①活塞运动方向：由上向下运动
②气门状态：进气门开、排气门关
③曲轴转角：0°—180°
引导学生通过观察进气行程工作示意图回答问题，把黑板上的
工作特性表格填写完整。
【教师提问】混合气为何会被吸入气缸？
引导学生回答：活塞由上止点向下止点移动，活塞上方额气缸容积
增大，从而气缸内的压力降低到大气压一下，造成真空吸力，此
时气缸内气体压力为0.075—0.09MPa。
（2）压缩行程
①活塞运动方向：由下向上运动
②气门状态：进气门关、排气门关
③曲轴转角：180°—360°
引导学生通过观察压缩行程工作示意图回答问题，把黑
板上的工作特性表格填写完整。
①【教师提问】为什么要将可燃混合气压缩？
引导学生回答：为了使吸入气缸的可燃混合气能迅速燃烧，
以产生较大的压力，从而使发动机发出较大功率，必须在燃
烧前将可燃混合气压缩，使密度增大，压力增大，温度升高，
此时气缸内气体压力为0.6—1.2MPa。
②【教师提问】回忆压缩比概念？
引导学生回答：压缩比=气缸总容积/燃烧室容积=压缩前容积/压缩后容积
压缩比越大，混合气压力、温度越高，燃烧速度增快→使发动机功率增大，经济性也越好。
▲注意：压缩比过大，会产生爆燃和表面点火等不正常燃烧现象（汽油机6-10，
柴油机16-22）
（3）作功行程
①活塞运动方向：由上向下运动
②气门状态：进气门关、排气门关
③曲轴转角：360°—540°
引导学生通过观察进气行程工作示意图回答问题，把黑
板上的工作特性表格填写完整。
【教师提问】阐述作功行程如何工作？
引导学生回答：火花塞发出电火花，点燃被压缩混合气，释
放出大量的热能，高温、高压使活塞从上止点向下止点运动，
通过曲轴旋转输出机械能。
此时气缸内气体压力为3—5MPa。
（4）排气行程
①活塞运动方向：由下向上运动
②气门状态：进气门关、排气门开
③曲轴转角：540°—720°
引导学生通过观察进气行程工作示意图回答问题，把黑板上的工作特性表格填写完整。
【教师提问】如何排气？
引导学生回答：作功接近终了时，靠废气的压力进行“自由排
气”，活塞由下止点向上止点运动（惯性），继续强制将废气排
到大气中。
三、练一练
（1）四冲程汽油发动机曲轴旋转二周，活塞在气缸里往复行程次，进、排气门各开闭次，将转化成，输出作功。
（2）汽油发动机每一次将热能转化成机械能，都必须经过、、和这样一系列连续工程，这成为汽油发动机的一个。
（3）多缸发动机各气缸的总容积之和，称为发动机排量。
（）
[教学总结]（师生共同小结）本节课我们一起学习了以下几点内容：
1、四冲程发动机的工作循环包括四个行程：进气行程、压缩行程、作功行程和排气行程；
2、四冲程汽油发动机工作过程：将可燃混合气引入气缸，然后压缩，压缩接近
终点时点燃。
可燃混合气着火燃烧，产生高温高压气体，推动活塞下行实现对外作功，最后排除废气。
3、四冲程汽油发动机曲轴旋转二周，活塞在气缸里往复行程2次，进、排气门各开闭1 次，将热能转化成机械能，输出作功。
[作业布置]
简述四冲程汽油发动机工作过程
[板书设计]
[教学反思]。
