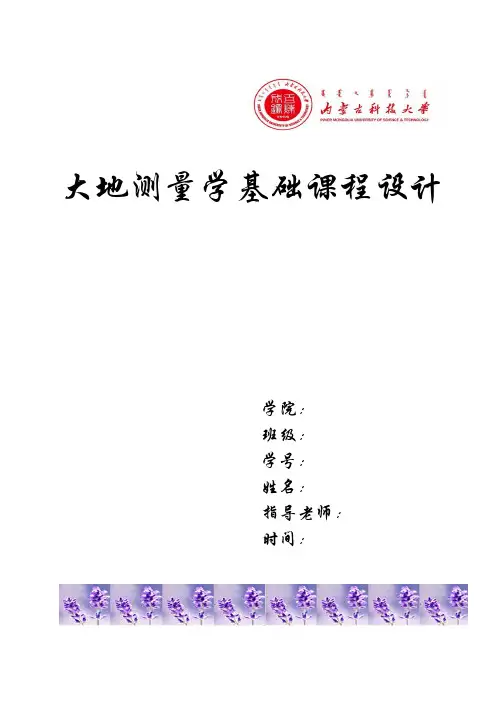

大地测量学课程设计 -1

王亚亚应用大地测量学课程设计

应用大地测量课程设计灯湖矿区控制网设计

班级：测绘12—1

姓名：***

学号：********

目录

一、目的要求及任务范围 (2)

二、测区的自然地理条件 (3)

三、测区有关测绘资料 (3)

四、测区已有地形图 (4)

五、平面坐标系统和高程系统 (5)

六、导线网的建立 (6)

七、高程控制测量 (8)

八、埋标与经费预算 (11)

九、工作量综合计算及工作进程计划表 (12)

十、控制网相关参数与平差结果 (13)

十一、水准高程控制网布设方案 (40)

十二、上交资料清单 (46)

应用大地测量学课程设计

一、目的要求及任务范围

1、目的：

1．总结和检验大地测量学基础基本知识的学习情况。工程控制网分测

图控制网、施工控制网、变形监测控制网等。通过设计控制网的技术

实践，深化已有知识，拓宽新的知识，掌握控制网设计的方法。

2．将大地测量学基础课程中涉及到的大量的、零散的、独立的观点和

资料，按照设计任务通知书的要求，进行分析归纳综合，完成技术设

计任务，达到培养和提高学生的逻辑思维和创造性思维能力的目的。

3．技术设计说明书是对工程设计进行解释与说明的书面材料，是一种

技术性文件。设计者通过技术设计，编写技术设计书，是进行科技写

作的锻炼，培养科技写作的实际能力。

2、目的要求：

1．设计的项目和内容应该齐全并符合大纲和规范的要求。设计分为几

个步骤：学习领会技术任务书、图上设计构网、做出精度估算、制定

观测方案、绘制控制网图、编写技术设计说明书。

2．设计的论点应该正确，明确表达设计者的主张、意见和看法。论据

力求做到真实、充分、新颖。公式推导正确，推理符合逻辑。

3．认真编写技术设计说明书。在使用专业词语、布局、谋篇及至行款

格式等方面，都要加强训练。

3、任务要求：

1．阅读领会任务通知书

2．熟悉测区地理环境及原有测绘成果等情况；对原有控制测量成果进

行分析和评定，确定其利用程度。

3．根据任务书要求，选择平面坐标系统和高程系统，拟定起始数据的

确定作业的技术依据。

5．在地形图上进行首级平面控制网的选点设计，作出精度估算；平面

控制网一般应设计两个方案，以便用人机对话方式进行优化，选出最

佳方案。

6．在地形图上进行高程控制网的选线设计，确定水准网或测距三角高

程网布设方案，并进行待定点高程精度估算；注意平面网点的高程联

测方案。

7．在首级控制网的基础上，再作出加密控制网布设方案。

8．确定控制点标石规格。

9．制定观测纲要；编制建网进度计划表。

10．编制经费预算表。

11．编写技术设计说明书。

12．绘制所设计的平面和高程控制网图（A4图纸，着墨成图）。二、测区的自然地理条件

1．地理概况

本测区中心位置为东经117°13′，北纬34°12′。测区地面高程为

+30~+244m。位于XX省XX县境内，属于华东丘陵地带，南部及中部为

山地。其上林木繁茂，不利通视，其余为平原，密布村庄和厂矿，建

筑群遍地，影响观测。灯湖位于测区东部，湖面开阔，中有大堤。

2．交通情况

测区内有铁路支线通过，公路四通八达，村间大道可行汽车，交通方

便。

3．气候情况

测区地处华东近海地区，气候宜人。全年平均降雨量为1040mm，雨量

集中于6、7、8三个月份。全年平均气温+15℃，夏季气温较高，一般

为30℃左右，冬季有雪，但不寒冷，最低温度为-5℃，冻土线深度为

0.1m。全年平均风力为2~3级，夏季略受台风影响。宜于野外作业时

间为3~11月份，年平均作业时间利用率为21天/月。

4．居民及居民点

测区内地少人多，人口稠密，多为汉族，少数为回族。测量作业所需

人力、物力、财料及食宿均可就地解决。

三、测区有关测绘资料

1．三角网成果及其精度

测区内及附近有国家二等网点三个：玉山、太山、广具山。系1959

年由XX测绘队施测，作业所依据的规范为《一、二、三、四等三角测

量细则》（1958年）。三点标石保存完好。坐标系统为1954年北京坐

标系，三度分带，中央子午线为117°。

2．高程网成果及其精度

Ⅱ-4，标石保存完好。该二等水准路线系国家测绘队于1979年施测。

施测精度及埋石质量均符合规范要求。高程为1956年黄海高程系统。

3．地形图资料

1984年XX航测队航测本地区1：50000地形图，成图质量良好，可供

技术设计图上选点之用。

二等三角点、水准点坐标和高程：

点名等级 x（m） y（m） H（m）

玉山二 3793400 20506000 195.4

广具山二 3790725 20515900 135.0

太山二 3786800 20510250 244.0

Ⅱ-4 二 35.000

Ⅱ-2 二 46.000 四、测区已有地形图

五、平面坐标系统和高程系统

通过对已有资料的分析及论证，我们决定平面坐标系统采用1954年北京坐标系，而高程系统则采用1985国家高程基准。GPS网观测与数据处理采用基线解算、无约束平差、约束平差，经坐标转换最后得到GPS点的1954年北京坐标系坐标。

GPS点的水准高程通过已知水准高程公共点采用多项式拟合法求得。在图上设计时我们则暂时取图纸的西南角为坐标原点，定出测区内两个假定控制点的坐标，并以此为依据进行水准及高程控制网的设计，及精度估计。待对该测区进行实测和进行工程建设时，只需确定原点在国家80西安坐标系中坐标，即可延展出所需点坐标。
