焊接方法分类
主要焊接方法(熔化焊、压焊、钎焊)
压力焊 (固相)
一、 熔 化 焊
熔化焊是焊接最基本的焊接方法。根据焊接能源种 类、能源传递介质和方式的不同，熔化焊可分为电弧焊、 气焊、电渣焊、电子束焊、激光焊和等离子焊等。
熔化焊的基本原理
熔化焊的基本原理是指将填充材料（如焊丝）和工
件的连接区基体材料共同加热至熔化状态，在连接处形成 熔池，熔池中的液态金属冷却凝固后形成牢固的焊接接 头，使分离工件连接成为一个整体。
（适于稀有和难熔金属的焊接和普通材料的高精度焊接）
等离子弧焊
激光焊
激光：利用原子受到激发而辐射的原理，使物质受激发而
产生波长单一、方向一致和能量很高的光束。
基本原理：利用激光器受
激产生激光束，通过聚焦 系统将其聚集成半径微小 的光斑，当调焦到被焊工 件的接缝时，光能转换为 热能，从而使金属熔化形 成焊接接头。
钢焊条焊接钢材时的焊接电弧
量的光和热。
手工电弧焊的焊接过程
焊 条 焊 芯 电 弧 药 皮 电 弧
手工电弧焊焊接 过程示意图
焊缝附近 基体金属
熔化 焊 缝
熔 渣
CO2↑
保护熔池
手弧焊工艺
（1）选择接头形式和坡口
根据焊件的结构形式、厚度和对焊缝质量要求不同进 行选择，对接接头使用最多。
（2）接头清理 易于引弧、稳定电弧燃烧，保证焊缝质量 （3）焊接位置
和有色金属等，是应用最广泛的焊接方法。
缺点：焊缝短而不连续，焊缝宽度不均，焊缝质量不稳
定。
埋弧自动焊
埋弧自动焊是利用专门的机械设备自动完成手工电
弧焊中的引燃电弧、送进焊条以及移动电弧等焊接动作， 并使电弧在较厚焊剂下燃烧的熔化焊。
电焊种类介绍
电焊种类介绍
电焊，是利用电弧加热将工件接合的一种焊接方法。
根据不同的工艺特点和应用领域，电焊可以分为多种类型。
1.手工电弧焊：人工在焊接部位进行电弧放电，使金属熔化并接合。
2.埋弧焊：焊丝是埋在焊剂中的，焊接时形成的电弧不直接接触焊件表面，适合焊接较厚的金属板。
3.氩弧焊：利用惰性气体——氩气作为保护气体，使电弧燃烧在工件表面上，用于焊接高质量的薄板和不易氧化的金属。
4.CO2气保焊：外加含CO2气体的保护气体，焊接时电弧燃烧在工件表面，可广泛应用于钢质板材的焊接。
5.阴极保护焊：使用负极较低的电压，使工件表面成为电极，阴极保护焊可用于焊接非铁基合金和特殊金属。
6.等离子焊：在氩气环境中形成等离子体，将电弧引导到工件表面，适用于大面积的焊接。
7.TIG氩弧焊：使用钨极作为电极，氩气作为保护气体，在薄板及对焊缝质量要求高的部件中应用广泛。
8.MIG气体保护焊：使用金属焊丝，外加惰性气体或活性气体作为保护气体，在工业生产中应用广泛。
以上是电焊的常见种类，不同的焊接方法有不同的应用场景和特点，需要根据具体情况进行选择。
焊接工艺及原理
焊接工艺及原理一、焊接基本原理焊接是一种通过加热或加压，或两者并用，使两个分离的物体产生原子间结合的方法。
其基本原理是利用高温或高压使两个工件产生塑性变形，以实现连接。
二、焊接方法与分类1.熔焊：将工件加热至熔点，形成熔池，冷却凝固后形成连接。
常见的熔焊方法包括电弧焊、气体保护焊、激光焊等。
2.压焊：通过施加压力，使两个工件在固态下产生塑性变形，实现连接。
常见的压焊方法包括电阻焊、超声波焊、摩擦焊等。
3.钎焊：使用比母材熔点低的金属作为钎料，将工件加热至钎料熔化，填充接头间隙，实现连接。
常见的钎焊方法包括火焰钎焊、烙铁钎焊等。
三、焊接材料1.母材：被焊接的金属材料。
2.填充金属：用于填充接头间隙的金属材料，可根据母材和焊接方法选择。
3.钎料：用于钎焊的金属材料，其熔点应低于母材。
四、焊接工艺参数1.焊接电流：焊接过程中通过的电流大小，直接影响焊接质量和效率。
2.焊接电压：电弧焊中电弧两端的电压，影响电弧的稳定性和焊接质量。
3.焊接速度：焊接过程中单位时间内完成的焊缝长度，影响焊接效率和接头质量。
4.预热温度：对于某些高强度钢或铸铁等材料，焊接前需要进行预热以提高接头质量。
5.后热温度：焊接完成后对工件进行后热处理，以促进接头组织转变和消除残余应力。
6.保温时间：后热处理过程中保持工件温度的时间，影响接头组织和性能。
五、焊接变形与控制1.热变形：由于焊接过程中局部加热和不均匀冷却导致的变形。
控制方法包括选择合适的焊接顺序、采用对称焊接、局部散热等措施。
2.残余应力变形：焊接过程中产生的残余应力在工件内部造成的变形。
控制方法包括合理安排焊接顺序、采用振动消除应力等方法。
3.收缩变形：由于焊接过程中熔池的液态金属凝固后体积收缩导致的变形。
控制方法包括减小焊接电流和焊接速度、增加填充金属等措施。
六、焊接缺陷及防止1.气孔：由于保护不良或母材有锈等原因导致的气体未及时逸出形成的空穴。
防止方法包括加强保护、清理母材表面等措施。
焊工面试知识点
焊工面试知识点一、焊接基础知识1.焊接的定义：焊接是通过加热材料至熔融状态，使其与另一材料相互结合的过程。
2.焊接的分类：–按焊接方法分：手工焊接、自动焊接、半自动焊接等。
–按焊接材料分：金属焊接、塑料焊接等。
–按焊接结构分：对接焊接、角焊接、搭接焊接等。
3.焊接的优点和缺点：–优点：焊接连接强度高、焊接接头紧凑、焊接后无需加工等。
–缺点：焊接过程需要专业技能、焊接变形难控制、焊接接头易受腐蚀等。
二、常见焊接方法1.电弧焊接：–原理：利用电弧的高温熔化焊接材料并冷却后形成焊缝。
–分类：手工电弧焊、埋弧焊、氩弧焊等。
2.气焊：–原理：利用燃气氧化产生的高温火焰熔化焊接材料。
–分类：火焰气焊、氧乙炔焊等。
3.焊锡焊接：–原理：利用熔点较低的焊锡熔化焊接材料。
–应用：适用于小型电子元件的连接。
4.焊接材料：–常见焊接材料：焊丝、焊条、焊剂等。
–选材原则：根据被焊材料、焊接性能要求、工艺要求等综合考虑。
三、焊接设备和工具1.焊接设备：–焊接机：根据不同焊接方法选用不同类型的焊接机，如电弧焊机、气焊机等。
–气源设备：用于供气焊的燃气和氧气，如气瓶、气管等。
–辅助设备：包括焊接面具、手套、焊接台等。
2.焊接工具：–焊枪或喷枪：用于焊接电弧焊接或喷射气焊的工具。
–焊钳：用于固定焊接材料的工具。
–焊割刀具：用于焊割金属的工具，如割炬、割炬嘴等。
四、焊接质量与安全1.焊接质量控制：–焊接前准备：清洁焊接材料、预热焊接材料等。
–焊接参数控制：控制电流、电压、焊接速度等参数。
–检验与评定：通过目测、X射线检测等方法检验焊接质量。
2.焊接安全：–防护措施：佩戴防护面具、手套、工作服等。
–通风要求：确保工作环境通风良好，避免有害气体积聚。
–火灾防范：禁止在易燃物附近焊接，备有灭火器材。
五、常见问题与解决方法1.焊接变形：控制焊接时的热量输入，采用适当的焊接顺序等方法来减少焊接变形。
2.焊接裂纹：选择合适的焊接材料、控制焊接速度、预热焊接材料等来预防焊接裂纹的产生。
焊接方法种类特点PPT课件
➢ 熔焊焊缝的形成
在高温热源的作用下，填充金属（如焊条）和基体 金属发生局部熔化。熔池 焊缝形成过程示意图 前部（2-1-2区）熔化金属 被电弧吹力吹到熔池后部 （2-3-2区），迅速冷却结 晶。随着热源不断移动， 从而形成连续的致密层状 组织焊缝。
气焊
定义：利用乙炔（物料编号：89042843）与氧
主要焊接方法
1、熔化焊 2、压力焊 3、钎焊
焊接方法（以焊件和填充材料发生结合时的物理状态分类）
熔化焊 (液相)
气焊
手弧焊
电弧焊
埋弧自动焊 气体保护焊
氩弧焊 CO2气体保护焊
电渣焊、等离子焊、电子束焊、激光焊等
电阻焊：点焊、缝焊、对焊(电阻对焊、闪光对焊)
压力焊 摩擦焊 (固相) 感应焊：高频焊、中频焊、爆炸焊、
含少量锑的锡铁合金钎料应用最广泛。
软钎焊所用的钎剂主要有：松香（物料编号： 89014653 ）、 ZnCl2溶液、ZnCl2钎剂膏等（钎剂主要用来清除氧化物，保护 钎焊区，增加润湿性）。
软钎料主要应用于焊接受力不大的常温工作的仪表、 导电元件等。
钢焊条焊接钢材时的焊接电弧
焊接电弧是在电极和 工件间的气体介质中常时间 放电的现象。
电弧引燃时，弧柱中充 满了高温电离气体，发出大 量的光和热。
➢ 手工电弧焊的焊接过程
焊缝附近 基体金属
焊条
焊芯
药皮
电
电
弧
弧
熔化 焊缝
熔 渣 CO2↑ 保护熔池
手工电弧焊焊接 过程示意图
➢手弧焊工艺
（1）选择接头形式和坡口
➢ 焊接过程
如图所示，埋弧焊的焊接过程可概括为：自动送 丝；引弧；焊剂自动下料；焊机匀速运动；电弧在焊剂下 燃烧。

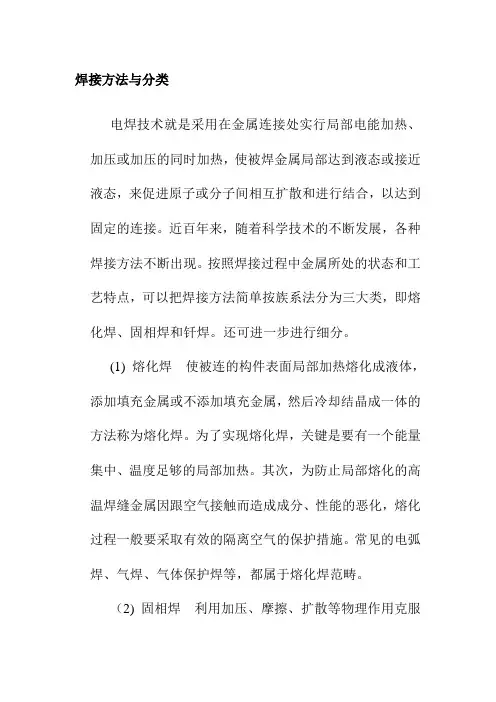

焊接方法与分类
焊接方法与分类电焊技术就是采用在金属连接处实行局部电能加热、加压或加压的同时加热，使被焊金属局部达到液态或接近液态，来促进原子或分子间相互扩散和进行结合，以达到固定的连接。
近百年来，随着科学技术的不断发展，各种焊接方法不断出现。
按照焊接过程中金属所处的状态和工艺特点，可以把焊接方法简单按族系法分为三大类，即熔化焊、固相焊和钎焊。
还可进一步进行细分。
(1) 熔化焊使被连的构件表面局部加热熔化成液体，添加填充金属或不添加填充金属，然后冷却结晶成一体的方法称为熔化焊。
为了实现熔化焊，关键是要有一个能量集中、温度足够的局部加热。
其次，为防止局部熔化的高温焊缝金属因跟空气接触而造成成分、性能的恶化，熔化过程一般要采取有效的隔离空气的保护措施。
常见的电弧焊、气焊、气体保护焊等，都属于熔化焊范畴。
（2) 固相焊利用加压、摩擦、扩散等物理作用克服两个连接表面的不平度，除去（挤走）氧化膜及其他污染物，使两个连接面原子相互结合，在固态条件下实现连接称为固相焊。
固相焊通常必须加压，所以也称为压焊。
为了使固相焊容易实现，大都在加压同时伴随加热措施（但加热温度远低于焊件的熔点，因此，固相焊一般无需保护措施）。
常见的锻焊、电阻对焊、扩散焊、激光焊、电子束焊、爆炸焊、闪光焊等均属于固相焊范畴。
(3) 钎焊利用某些熔点低于被焊构件材料熔点的熔化金属（钎料）作为连接的媒介物在连接界面上的流散浸润作用，然后冷却结晶形成结合面的方法称为钎焊。
钎焊时被焊金属本身不熔化。
火焰钎焊、盐浴钎焊、感应钎焊、电子束钎焊等属钎焊范畴。
基本焊接方法及分类见表1-1。
表1-1 焊接方法族系法分类熔化焊基本 焊接方法固相焊熔化极焊 螺柱焊 焊条电弧焊 埋弧焊 氩弧焊 二氧化碳电弧焊 钨极氩弧焊 原子氢焊 等离子弧焊 气焊 氧-氢焊 氧-乙炔焊 空气-乙炔焊 铝热焊 电渣焊 电子束焊 激光焊 电阻点缝焊 电阻对焊 冷压焊 超声波焊 爆炸焊 锻焊 扩散焊钎焊 火焰钎焊 感应钎焊 炉中钎焊 盐浴钎焊 电子束钎焊。
焊接技术
在焊接集成电路时，应注意以下几点：
（5）使用低熔点焊剂，一般不要高于150℃。 （6）工作台上如果铺有橡皮、塑料等易于积累静 电的材料，集成电路块和印制电路板等不宜放在 台面上。 （7）当集成电路不使用插座，而是直接焊接到印 制电路板上时，安全焊接顺序应是地端→输出端 →电源端→输入端。 （8）焊接集成电路插座时，必须按集成电路块的 引线排列图焊好每一个点。
二、锡焊及其特点
锡焊属于软钎焊，它的焊料是锡铅合金，熔点比 较低，共晶焊锡的熔点只有183℃，是电子行业 中应用最普遍的焊接技术。 锡焊具有如下特点：
（1）焊料的熔点低于焊件的熔点。 （2）焊接时将焊件和焊料加热到最佳锡焊温度，焊料熔 化而焊件不熔化。 （3）焊接的形成依靠熔化状态焊料浸润焊接面，由毛细 作用使焊料进入间隙，形成一个结合层，从而实现焊 件的结合。
一、焊接的分类
钎焊是采用比母材熔点低的金属材料作焊料，将 焊件和焊料加热到高于焊料熔点，但低于母材熔 点的温度，利用液态焊料润湿母材，填充接头间 隙，并与母材相互扩散实现连接焊件的方法。 钎焊按照使用焊料的不同，可分为硬钎焊和软钎 焊两种。焊料熔点大于450℃为硬钎焊，低于 450℃为软钎焊。按照焊接方法的不同又可分为 锡焊（如手工烙铁焊、波峰焊、再流焊、浸焊 等）、火焰钎焊（如铜焊、银焊等）、电阻钎焊、 真空钎焊、高频感应钎焊等。
– 正握法适用于中等功率电烙铁或带弯头电烙铁 的操作。 – 反握法动作稳定，长时间操作不易疲劳，适 用于大功率电烙铁的操作。 – 握笔法多用于小功率电烙铁在操作台上焊接 印制电路板等焊件。
3．焊锡丝的拿法
焊锡丝的拿法根据连续锡焊和断续锡焊的 不同分为两种拿法。如图12-3所示。
焊锡丝一般要用手送入被焊处，不要用烙 铁头上的焊锡去焊接，这样很容易造成焊 料的氧化，焊剂的挥发。因为烙铁头温度 一般都在300℃左右，焊锡丝中的焊剂在高 温情况下容易分解失效。 在焊锡丝成份中，铅占有一定的比例。铅 是对人体有害的重金属。故焊接完毕后要 洗手，避免食入。
常见的焊接方法
常见焊接方法埋弧焊--是以连续送时的焊丝作为电极和填充金属。
优点:1）熔敷速度高，生产效率高；2）焊接质量好，容易实现机械化、自动化；3）无辐射和噪音，是一种安全、绿色的焊接方法。
缺点:1）受焊接位置限制，常用于平焊和平角焊位置的焊接，不适合焊小、薄件；2）不便观察，需要焊缝自动跟踪装置，对装配精度要求高；3）设备一次性投资大。
应用：埋弧焊已广泛用于碳钢、低合金结构钢和不锈钢的焊接。
由于熔渣可降低接头冷却速度，故某些高强度结构钢、高碳钢等也可采用埋弧焊焊接。
钨极气体保护电弧焊（TIG）--是一种不熔化极气体保护电弧焊，是利用钨极和工件之间的电弧使金属熔化而形成焊缝的。
优点：a、惰性气体不与金属发生任何化学反应，也不溶于金属，为获得高质量的焊缝提供了良好条件。
b、焊接工艺性能好，明弧，能观察电弧及熔池，即使在小的电流下电弧仍然燃烧稳定，焊接过程无飞溅，焊缝成型美观。
c、容易调节和控制焊接热输入，适合于薄板或对热敏感材料的焊接。
d、电弧具有阴极清理作用。
e、适用于全位置焊，是实现单面焊双面成型的理想方法。
缺点：a、熔深较浅，焊接速度较慢，焊接生产率较低。
b、钨极载流能力有限，过大的电流会使焊接接头的力学性能降低，特别是塑性和冲击韧度降低。
c、对工件的表面要求较高。
d、焊接时气体的保护效果受周围气流的影响较大，需采取防护措施。
f、生产成本较高。
应用：这种方法几乎可以用于所有金属的连接，尤其适用于焊接铝、镁这些能形成难熔氧化物的金属以及象钛和锆这些活泼金属。
这种焊接方法的焊缝质量高，但与其它电弧焊相比，其焊接速度较慢。
等离子弧焊--是一种不熔化极电弧焊。
应用：钨极气体保护电弧焊可焊接的绝大多数金属，均可采用等离子弧焊接。
与之相比，对于1mm以下的极薄的金属的焊接，用等离子弧焊可较易进行。
熔化极气体保护电弧焊（MIG）--是利用连续送进的焊丝与工件之间燃烧的电弧作热源，由焊炬喷嘴喷出的气体保护电弧来进行焊接的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接方法分类焊接方法分类一般都根据热源的性质、形成接头的状态及是否采用加压来划分。
1、熔化焊熔化焊是将焊件接头加热至熔化状态，不加压力完成焊接的方法。
它包括气焊、电弧焊、电渣焊、激光焊、电子束焊、等离子弧焊、堆焊和铝热焊等。
2、压焊压焊是通过对焊件施加压力（加热或不加热）来完成焊接的方法。
它包括爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊和电阻焊等。
3、钎焊钎焊是采用比母材熔点低的金属材料作钎料，在加热温度高于钎料低于母材熔点的情况下，利用液态钎料润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件的方法。
它包括硬钎焊、软钎焊等。
焊接的特点及应用一、焊接的特点1、节约金属材料，产品密封性好2、以小拼大，化复杂为简单3、便于制造双金属结构缺点是焊缝处的力学性能有所降低，个别焊接方法的焊接质量检验仍有困难。
二、焊接的应用1、制造金属结构2、制造金属零件或毛坯3、连接电器导线焊条电弧焊电弧是两带电导体之间持久而强烈的气体放电现象。
1．电弧的形成（1）焊条与工件接触短路短路时，电流密集的个别接触点被电阻热Q=I2Rt所加热，极小的气隙的电场强度很高。
结果：①少量电子逸出。
②个别接触点被加热、熔化，甚至蒸发、汽化。
③出现很多低电离电位的金属蒸汽。
（2）提起焊条保持恰当距离在热激发和强电场作用下，负极发射电子并作高速定向运动，撞击中性分子和原子使之激发或电离。
结果：气隙间的气体迅速电离，在撞击、激发和正负带电粒子复合中，其能量转换，发出光和热。
2．电弧的构造与温度分布电弧由三部分构成，即阴极区（一般为焊条端面的白亮斑点）、阳极区（工件上对应焊条端部的溶池中的薄亮区）和弧柱区（为两电极间空气隙）。
3、电弧稳定燃烧的条件（1）应有符合焊接电弧电特性要求的电源a）当电流过小时，气隙间气体电离不充分，电弧电阻大，要求较高的电弧电压，方能维持必需的电离程度。
b）随着电流增大，气体电离程度增加，导电能力增加，电弧电阻减小，电弧电压降低。
但当降低到一定程度后，为了维持必要的电场强度，保证电子的发射与带电粒子的运动能量，电压须不随电流增大而变化。
（2）做好清理工作，选用合适药皮的焊条。
（3）防止偏吹。
（4）电极的极性在焊接中，采用直流电焊机时，有正接和反接两种方法。
而大量使用的是交流电弧焊设备，电极的极性频繁交变，不存在极性问题，1）正接——焊件接电源正极，焊条接负极。
一般焊接作业均采用正接法。
2）反接——焊件接电源负极，焊条接正极。
一般焊接薄板时，为了防止烧穿，采用反接法进行焊接作业。
二、焊条电弧焊的焊接过程1．焊接过程2．焊条电弧焊加热特点（1）加热温度高，而且使局部加热。
焊缝附近金属受热极不均匀，可能造成工件变形、产生残余应力以及组织转变与性能变化的不均匀。
（2）加热速度快（1500度/秒），温度分布不均匀，可能出现在热处理中不应出现的组织和缺陷。
（3）热源是移动的，加热和冷却的区域不断变化。
三、电弧焊的冶金特点（1）反应区温度高，使合金元素强烈蒸发和氧化烧损。
（2）金属熔池体积小，处于液态的时间很短，导致化学成分均匀，气体和杂质来不及浮出而易产生气孔和夹渣等缺陷。
四、焊条1．焊条的组成手弧焊焊条由焊芯和药皮两部分组成。
（1）焊芯①作为电弧焊的一个电极，与焊件之间导电形成电弧；②在焊接过程中不断熔化，并过渡到移动的熔池中，与熔化的母材共同结晶形成焊缝；（2）焊条药皮①药皮的作用a）对熔池造成有效的气渣联合保护；b）使熔池内金属液脱氧、脱硫以及向熔池金属中渗合金，提高焊缝的力学性能；c）起稳弧作用，以改善焊接的工艺性。
②药皮的组成a）稳弧剂：主要使用易于电离的钾、钠、钙的化合物。
b）造渣剂：形成熔渣覆盖在熔池表面，不让大气侵入熔池，且起冶金作用。
c）造气剂：分解出CO和H2等气体包围在电弧和熔池周围，起到隔绝大气、保护熔滴和熔池的作用。
d）脱氧剂：主要应用锰铁、硅铁、钛铁、铝铁和石墨等，脱去熔池中的氧。
e）合金剂：主要应用锰铁、硅铁、铬铁、钼铁、钒铁和钨铁等铁合金。
f）粘结剂：常用钾、钠水玻璃。
（3）焊条药皮的种类a）酸性焊条——药皮中含有多量酸性氧化物，如SiO2、TiO2、Fe2O3等。
b）碱性焊条——药皮中含有多量碱性氧化物，如CaO、FeO、MnO、Na2O、MgO 等。
2．焊条的种类焊条共分为十大类，即结构钢焊条、低温钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条和特殊用途焊条。
3．焊条的选用原则（1）选择与母材化学成分相同或相近的焊条（2）选择与母材等强度的焊条（3）根据结构的使用条件选择焊条药皮的类型五、焊接接头的金属组织和性能的变化1．焊件上温度的变化与分布焊缝区金属经受有偿稳状态开始被加热大较高的温度，然后在逐渐冷却到常温这样一个热循环。
2．焊接接头处的组织和性能的变化（以低碳钢为例）3．焊接接头的主要缺陷（1）气孔气孔是焊接时熔池中的气泡在焊缝凝固时未能逸出而留下来形成的空穴。
防治措施：a）烘干焊条，仔细清理焊件的带焊表面及附近区域；b）采用合适的焊接电流，正确操作。
（2）夹渣夹渣是焊后残留在焊缝中的熔渣。
预防措施：a）仔细清理带焊表面；b）多层焊时层间要彻底清渣；c）减缓熔池的结晶速度。
（3）焊接裂纹a）热裂热裂是焊接过程中，焊接接头的金属冷却到固相线附近的高温区产生的焊接裂纹。
预防措施：减小结构刚度、焊前预热、减小合金化、选用抗裂性好的低氢型焊条等。
b）冷裂焊接接头冷却到较低温度时产生的焊接裂纹。
预防措施：a）用低氢型焊条并烘干、清除焊件表面的油污和锈蚀；b）焊前预热、焊后热处理。
（4）未焊透未焊透是焊接接头根部未完全熔透的现象。
产生原因：坡口角度或间隙太小、钝边过厚、坡口不洁、焊条太粗、焊速过快、焊接电流太小以及操作不当等所致。
（5）未溶合未溶合是焊缝与母材之间未完全熔化结合的现象。
产生原因：坡口不洁、焊条直径过大及操作不当等造成。
（6）咬边咬边是沿焊趾的母材部分产生的沟槽或凹陷的现象。
产生原因：焊接电流过大、电弧过长、焊条角度不当等所致。
六、焊接变形1．焊接应力与变形的原因焊接时局部加热是焊件产生焊接应力与变形的根本原因。
2．焊接变形的基本形式3．防止与减小焊接变形的工艺措施（1）反变形法（2）加余量法（3）刚性夹持法（4）选择合理的焊接工艺4．减小焊接应力的工艺措施（1）选择合理的焊接顺序（2）预热法（3）焊后退火处理埋弧自动焊电弧在焊剂层下燃烧进行焊接的方法，称为埋弧焊。
埋弧焊的引弧、送进焊条一般均由自动装置来完成，因此又称为埋弧自动焊。
一、埋弧自动焊的焊接过程二、埋弧自动焊的主要特点1、生产率高2、焊接质量高而且稳定3、节约焊接材料4、改善了劳动条件5、适用于平焊长直焊缝和较大直径的环形焊缝。
对于短焊缝、曲折焊缝、狭窄位置及薄板的焊接，不能发挥其长处。
三、焊丝和焊剂四、埋弧自动焊的工艺特点1、焊前准备工作要求严格2、焊接熔深大3、采用引弧板和引出板4、采用焊剂垫或钢垫板5、采用导向装置等离子弧焊与切割一、等离子弧的概念1、一般焊接电弧为自由电弧，电弧区只有部分气体被电离，温度不够集中。
2、当自由电弧压缩成高能量密度的电弧，弧柱气体被充分电离，成为只含有正离子和负离子的状态时，即出现物质的第四态——等离子体。
等离子弧具有高温（15000~30000K）、高能量密度（480千瓦/厘米2）和等离子流高速运动（最大可数倍与声速）3、等离子弧焊的三种压缩效应（1）机械压缩效应在等离子枪中，当高频震荡引弧以后，气体电离形成的电弧通过焊嘴细小喷孔，受到喷嘴内壁的机械压缩。
（2）热压缩效应由于喷嘴内冷却水的作用，使靠近喷嘴内壁处的气体温度和电离度急剧降低，迫使电弧电流只能从弧柱中心通过，使弧柱中心电流密度急剧增加，电弧截面进一步减小，这是对电弧的第二次压缩。
（3）电磁收缩效应因为弧柱电流密度大大提高而伴生的电磁收缩力使电弧得到第三次压缩。
因三次压缩效应，使等离子弧直径仅有3mm左右，而能量密度、温度及气流速度大为提高。
二、等离子弧焊的特点1、能量密度大，温度梯度大，热影响区小，可焊接热敏感性强的材料或制造双金属件。
2、电弧稳定性好，焊接速度高，可用穿透式焊接，使焊缝一次双面成型，表面美观，生产率高。
3、气流喷速高，机械冲刷力大，可用于焊接大厚度工件或切割大厚度不锈钢、铝、铜、镁等合金。
4、电弧电离充分，电流下限达0.1A以下仍能稳定工作，适合于用微束等离子弧（0.2~30A）焊接超薄板（0.01~2mm），如膜盒、热电偶等。
气体保护焊一、氩弧焊使用氩气作为保护气体的气体保护焊称为压弧焊。
氩气是惰性气体，可保护电极和熔化金属不受空气的有害作用。
氩弧焊按所用电极的不同分为熔化极氩弧焊和非熔化极氩弧焊两种。
1、非熔化极氩弧焊电极只作为发射电子、产生电弧用，填充金属另加。
常用掺有氧化钍或氧化铈的钨极，其特点是电子热发射能力强，熔点沸点高（为3700K和5800K）。
2、熔化极氩弧焊钨极氩弧焊电流小、熔深浅。
中厚以上的钛、铝、铜等合金的焊接多选用高生产率的熔化极氩弧焊。
3、氩弧焊的特点（1）由于氩气的保护，它适于各类合金钢、易氧化的有色金属，以及锆、钽、钼等稀有金属的焊接。
（2）氩弧焊电弧稳定，飞溅小，焊缝致密，表面没有熔渣，成形美观，焊接变形小。
（3）明弧可见，便于操作，容易实现全位置自动焊接。
（4）钨极脉冲氩弧焊接可焊接0.8mm以下的薄板及某些异种金属。
二、二氧化碳气体保护焊利用CO2作为保护气体的气体保护焊，称为二氧化碳气体保护焊。
它的保护作用主要是使焊接区与空气隔离，防止空气中的氮气对熔化金属的有害作用。
焊接时：2CO2=2CO+O2CO2=C+O2因此焊接是在CO2、CO、O2氧化气氛中进行的。
二氧化碳气体保护焊的特点：1、焊速高，可实现自动焊，生产率高。
2、为明弧焊接，易于控制焊缝成形。
3、对铁锈敏感性小、焊后熔渣少。
4、价格低廉。
5、焊接飞溅与气孔仍是生产中的难点。
真空电子束焊真空电子束焊是利用定向高速运动的电子束流撞击工件使动能转化为热能而使工件熔化，形成焊缝。
真空电子束焊的特点：1、在真空中进行焊接，焊缝纯净、光洁，呈镜面，无氧化等缺陷。
2、电子束能量密度高达108瓦/厘米2，能把焊件金属迅速加热到很高温度，因而能熔化任何难熔金属与合金。
熔深大、焊速快，热影响区极小，因此对接头性能影响小，接头基本无变形。
摩擦焊摩擦焊是利用焊件表面相互摩擦所产生的热量，使端面达到热塑性状态，然后迅速顶锻完成焊接的一种压焊方法。
摩擦焊的特点：1、由于摩擦，焊件接触表面的氧化膜和杂质被清楚，使焊接接头组织致密，不产生气孔和夹渣等缺陷。
2、即可焊同种金属，更适合于异种金属的焊接。
3、生产率高。
