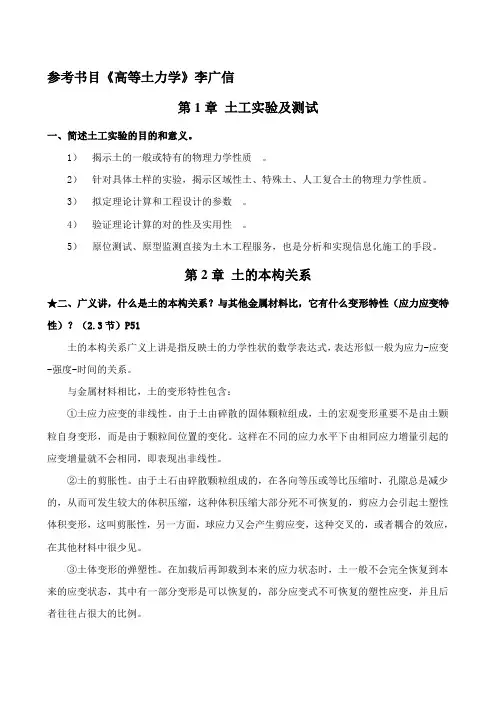

参考书目《高等土力学》李广信第1章土工实验及测试一、简述土工实验的目的和意义。

1)揭示土的一般或特有的物理力学性质。

2)针对具体土样的实验,揭示区域性土、特殊土、人工复合土的物理力学性质。

3)拟定理论计算和工程设计的参数。

4)验证理论计算的对的性及实用性。

5)原位测试、原型监测直接为土木工程服务,也是分析和实现信息化施工的手段。

第2章土的本构关系★二、广义讲,什么是土的本构关系?与其他金属材料比,它有什么变形特性(应力应变特性)?(2.3节)P51土的本构关系广义上讲是指反映土的力学性状的数学表达式,表达形似一般为应力-应变-强度-时间的关系。

与金属材料相比,土的变形特性包含:①土应力应变的非线性。

由于土由碎散的固体颗粒组成,土的宏观变形重要不是由土颗粒自身变形,而是由于颗粒间位置的变化。

这样在不同的应力水平下由相同应力增量引起的应变增量就不会相同,即表现出非线性。

②土的剪胀性。

由于土石由碎散颗粒组成的,在各向等压或等比压缩时,孔隙总是减少的,从而可发生较大的体积压缩,这种体积压缩大部分死不可恢复的,剪应力会引起土塑性体积变形,这叫剪胀性,另一方面,球应力又会产生剪应变,这种交叉的,或者耦合的效应,在其他材料中很少见。

③土体变形的弹塑性。

在加载后再卸载到本来的应力状态时,土一般不会完全恢复到本来的应变状态,其中有一部分变形是可以恢复的,部分应变式不可恢复的塑性应变,并且后者往往占很大的比例。

④土应力应变的各向异性和土的结构性。

不仅存在原生的由于土结的各向构异性带来的变形各向异性,并且对于各向受力不同时,也会产生心的变形和各向异性。

⑤土的流变性。

土的变形有时会表现出随时间变化的特性,即流变性。

与土的流变特性有关的现象只要是土的蠕变和应力松弛。

影响土的应力应变关系的应力条件重要有应力水平,应力途径和应力历史。

★三、何为土的剪胀性,产生剪胀的因素?P52(2.3.2)土体由于剪应力引起的体积变化称为剪胀性,广义的剪胀性指剪切引起的体积变化,既涉及体胀,也涉及体缩,但后者常被称为“剪缩”。

弹塑性本构模型理论课件

弹塑性本构模型理论课件


材料屈服强度影响规律
屈服强度定义
材料开始发生明显塑性变形的最小应力值,反映了材料抵抗塑性变 形的能力。
屈服强度对弹塑性行为的影响
屈服强度越大,材料抵抗塑性变形的能力越强,进入塑性阶段所需 的应力水平越高,材料的塑性变形能力越差。
屈服强度的影响因素
材料的晶体结构、化学成分、温度、应变速率等都会影响屈服强度 的大小。
材料弹性模量影响规律
弹性模量定义
01
材料在弹性阶段内,应力与应变之比,反映了材料抵抗弹性变
形的能力。
弹性模量对弹塑性行为的影响
02
弹性模量越大,材料的刚度越大,相同应力作用下产生的弹性
变形越小,进入塑性阶段所需的应力水平越高。
弹性模量的影响因素
03
材料的晶体结构、化学成分、温度等都会影响弹性模量的大小
弹性阶段
材料在受力初期表现出弹性行为,应 力与应变呈线性关系,卸载后无残余 变形。
屈服阶段
当应力达到屈服强度时,材料进入塑 性阶段,应力不再增加但应变继续增 加,卸载后有残余变形。
强化阶段
材料在塑性阶段表现出应变硬化特性 ,随着塑性应变的增加,屈服强度逐 渐提高。
理想弹塑性模型
无强化阶段的弹塑性模型,屈服后应 力保持恒定,应变无限增加。
通过实验测定金属材料的弹性模量、屈服强度、硬化模量等参 数,为模拟提供准确数据。
利用有限元软件建立金属材料的弹塑性行为模型,进行加载、 卸载等模拟过程。
将模拟结果与实验结果进行对比,验证弹塑性本构模型在金属 材料行为模拟中的准确性和可靠性。
实例二:混凝土结构弹塑性损伤评估
损伤模型选择
针对混凝土结构的损伤特点,选择合适 的弹塑性损伤本构模型,如塑性损伤模

7 粘弹性

7 粘弹性
图7

t
18
第7章 聚合物的黏弹性
2、应力松弛 Stress Relaxation
• 在恒定温度和形变下,维持此形变所需的应力随时间增加而逐渐衰减
0e

0
t
松弛时间 交联高分子 应力衰减至某一平衡值
Crosslinked polymer
Linear polymer
0
t
未交联高分子 应力最终衰减至零
4
第7章 聚合物的黏弹性
5. 力学松弛 聚合物的力学性质随时间变化的现象,叫力学松弛。 包括蠕变及其回复,应力松弛和动态力学实验等。 蠕变 静态的黏弹性 力学松弛 动态黏弹性 力学损耗(内耗)
5
应力松弛 滞后现象
第7章 聚合物的黏弹性
二、静态黏弹性 应力或应变恒定,不同时间时,聚合物材料所表现出来 的黏弹现象。
恒值 (t>t2)

t1
t2
t
3-----本体粘度
分子间滑移,不可恢复
11
图3 理想粘性流动蠕变
第7章 聚合物的黏弹性
当聚合物受力时,以上三种形变同时发生,聚合物的总形变 方程:
2+3 1
1 2 3
t
( t ) 1 2 3 -t
(1 e ) t E1 E2 3
32
tanδ由小到大的顺序:
第7章 聚合物的黏弹性
内耗受温度影响较大
Tg以下,高聚物受外力作用后形变很小, 仅键长、键角变化,速度快,几乎跟得上 应力变化,内耗小
Tg Tf
T Tan
温度升高,高分子向高弹态过渡。链段开始运动,而体系粘度还很大, 链段运动时受到摩擦阻力比较大,高弹形变显著落后于应力的变化,内 耗也大 温度进一步升高,链段运动比较自由,内耗变小 因此,在玻璃化转变区域出现内耗峰 温度继续升高,高分子向粘流态过渡。由于分之间互相滑移,内耗急剧 增加

金属材料的力学行为模型

金属材料的力学行为模型

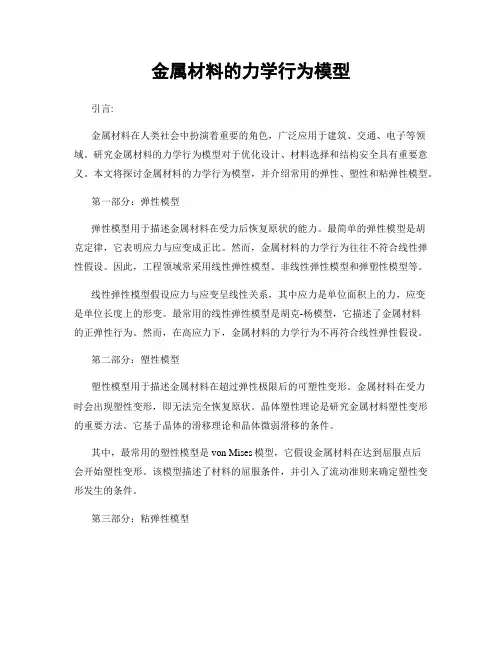

金属材料的力学行为模型引言:金属材料在人类社会中扮演着重要的角色,广泛应用于建筑、交通、电子等领域。

研究金属材料的力学行为模型对于优化设计、材料选择和结构安全具有重要意义。

本文将探讨金属材料的力学行为模型,并介绍常用的弹性、塑性和粘弹性模型。

第一部分:弹性模型弹性模型用于描述金属材料在受力后恢复原状的能力。

最简单的弹性模型是胡克定律,它表明应力与应变成正比。

然而,金属材料的力学行为往往不符合线性弹性假设。

因此,工程领域常采用线性弹性模型、非线性弹性模型和弹塑性模型等。

线性弹性模型假设应力与应变呈线性关系,其中应力是单位面积上的力,应变是单位长度上的形变。

最常用的线性弹性模型是胡克-杨模型,它描述了金属材料的正弹性行为。

然而,在高应力下,金属材料的力学行为不再符合线性弹性假设。

第二部分:塑性模型塑性模型用于描述金属材料在超过弹性极限后的可塑性变形。

金属材料在受力时会出现塑性变形,即无法完全恢复原状。

晶体塑性理论是研究金属材料塑性变形的重要方法。

它基于晶体的滑移理论和晶体微弱滑移的条件。

其中,最常用的塑性模型是von Mises模型,它假设金属材料在达到屈服点后会开始塑性变形。

该模型描述了材料的屈服条件,并引入了流动准则来确定塑性变形发生的条件。

第三部分:粘弹性模型粘弹性是介于弹性和塑性之间的力学特性,用于描述金属材料在应力施加后的时间依赖性。

与弹性相比,粘弹性模型考虑了材料的时间依赖性。

常见的粘弹性模型包括粘弹性弹簧模型和粘弹性体模型。

粘弹性模型的研究包括应力松弛实验和应变迟滞实验。

这些实验揭示了金属材料在受力后的时间依赖性行为,为粘弹性模型的建立提供了实验基础和理论依据。

结论:金属材料的力学行为模型对于优化设计和结构安全具有重要意义。

本文介绍了金属材料的弹性、塑性和粘弹性模型,并讨论了它们的适用范围和应用。

在工程实践中,根据材料的具体情况选择适当的模型进行分析和设计是至关重要的。

希望本文的探讨能够为金属材料力学行为模型的应用提供一定的指导和启示。

膏体料浆流变模型简述

膏体料浆流变模型简述

膏体料浆流变模型简述一、引言膏体料浆是一种具有流变特性的复杂物质,其流变模型研究对于许多领域都具有重要意义。

本文将从膏体料浆的基本概念入手,介绍其流变特性及流变模型,并对不同类型的流变模型进行分类和分析。

二、膏体料浆的基本概念1. 膏体料浆的定义:指由固体颗粒或聚合物分散在液体中形成的半固态物质。

2. 膏体料浆的组成:主要由固相、液相和界面剂三部分组成。

3. 膏体料浆的特点:表现出类似于液态和固态之间过渡状态的特性,即具有粘度、弹性等不同于普通液体和固体的性质。

三、膏体料浆的流变特性1. 剪切应力-剪切速率关系曲线:通常呈现为非线性曲线,且存在阈值剪切速率。

2. 流动规律:在低剪切速率下表现为黏滞度控制;在高剪切速率下表现为惯性控制。

3. 变形回复特性:膏体料浆具有一定的形变能力,但在剪切力消失后会出现一定程度的回弹。

四、膏体料浆的流变模型分类1. 粘弹性模型:将膏体料浆看作是由黏性和弹性两部分组成的复合材料,常用的粘弹性模型有Maxwell模型、Kelvin模型等。

2. 塑性流变模型:用塑性本构方程描述膏体料浆的流变特性,常见的塑性流变模型有Bingham模型、Herschel-Bulkley模型等。

3. 损耗流变模型:考虑到固相颗粒间摩擦和碰撞所产生的能量损耗,常用的损耗流变模型有Krieger-Dougherty模型、Carreau-Yasuda 模型等。

五、不同类型流变模型分析1. Maxwell模型:假设膏体料浆由一个弹簧和一个阻尼器串联而成,可描述低频下的粘弹性行为。

2. Herschel-Bulkley模型:将膏体料浆看作是具有一定屈服应力和塑性黏度的物质,可描述高剪切速率下的非牛顿流体行为。

3. Krieger-Dougherty模型:考虑到颗粒间的相互作用力,可描述固体颗粒浓度对膏体料浆黏度的影响。

4. Carreau-Yasuda模型:考虑到流体分子在高剪切速率下的分子结构变化,可描述高剪切速率下的剪切稀释现象。

微观铝合金的力学性能与本构模型研究

微观铝合金的力学性能与本构模型研究

微观铝合金的力学性能与本构模型研究铝合金是一种广泛应用的材料,具有优秀的力学性能和成形性。

微观结构是影响材料力学性能的重要因素,因此研究其微观结构和性能的关系对于铝合金的应用具有重要意义。

本文将探讨微观铝合金的力学性能及其本构模型。

一、铝合金的微观结构铝合金是由铝与其他元素(如铜、锌、镁等)共同组成的合金。

铝合金的微观结构主要由晶粒、晶界和析出物组成。

晶粒是由同一种晶体结构组成的晶体颗粒,其尺寸通常在10~100微米之间。

晶界是相邻的晶粒之间的交界面,其厚度通常在几纳米到几十纳米之间。

析出物是在铝合金中由于元素溶解度限制而形成的细小颗粒,其尺寸通常在纳米级别。

铝合金的微观结构对其力学性能有重要影响。

晶粒尺寸影响材料的塑性和韧性,尺寸较小的晶体在受力时具有更好的变形能力和抗拉伸性能。

晶界是材料的弱点之一,易受到力学应力的影响,容易引起断裂和疲劳失效。

析出物可以增加材料的硬度和强度,但也会使材料的韧性降低。

二、铝合金的力学性能铝合金的力学性能包括弹性模量、屈服强度、延展性和韧性等。

其中,弹性模量反映了材料在受力时的弹性变形能力,屈服强度是材料受力到发生塑性变形时所受到的最大应力,延展性反映了材料在受力时的塑性变形能力,韧性反映了材料的抗断裂性能。

铝合金具有优异的力学性能,其弹性模量和屈服强度比铜和钢低,但比钛和镁高。

铝合金的延展性和韧性较好,塑性变形能力强,这使得其成为一种广泛使用的结构材料。

三、铝合金的本构模型研究铝合金的本构模型是研究铝合金力学性能的重要方法。

常见的本构模型包括弹塑性本构模型和粘弹塑性本构模型。

弹塑性本构模型是指材料在受力过程中表现出弹性和塑性的特性,通常采用von Mises屈服准则来描述其塑性变形。

von Mises准则假设材料在塑性变形时表现出各向同性的应变,且材料的屈服体积和应力体积之比为常数,该比值称为材料的动态学屈服参数。

粘弹塑性本构模型则将材料的力学性能描述为弹性、粘滞和塑性三种力学特性的结合。

材料力学中的非线性本构模型

材料力学中的非线性本构模型

材料力学中的非线性本构模型材料力学是许多工程领域的基础,它研究材料受力后的力学行为,包括力的大小、方向、分布和变形等问题。

不同材料的力学行为需要采用不同的本构模型来描述,常见的材料本构模型有线性弹性模型、非线性本构模型等。

本文将重点介绍材料力学中的非线性本构模型。

一、非线性本构模型的概念在材料力学中,当受力材料的变形与施加的力之间呈非线性关系时,就需要采用非线性本构模型来描述其力学行为。

非线性本构模型可以分为弹塑性模型、粘弹塑性模型、本质非线性模型等不同类型,其中弹塑性模型在实际应用中被广泛采用。

二、弹塑性模型弹塑性模型又称弹塑性本构模型,它是一种介于线性弹性模型和塑性本构模型之间的模型。

弹塑性模型假设材料的力学行为在一定范围内是线性弹性的,但在超出一定应力范围后就会出现不可逆变形,这种不可逆变形称为塑性变形。

弹塑性模型可分为单轴应力状态下的本构模型和多轴应力状态下的本构模型。

其中单轴应力状态下的本构模型包括拉伸本构模型、压缩本构模型等,多轴应力状态下的本构模型包括Mises本构模型、Drucker-Prager本构模型等。

三、拉伸本构模型拉伸本构模型是弹塑性模型中最简单的模型之一,它假设材料的力学行为在拉伸状态下是线性弹性的,且材料的强度随着应力增大而增大。

在达到材料的屈服点后,材料的强度就不再随应力增大而增大了,这时材料开始出现塑性变形。

拉伸本构模型将材料的应力-应变曲线分为弹性阶段和塑性阶段来描述材料的力学行为。

四、Mises本构模型Mises本构模型也称为圆锥形模型,它是多轴应力状态下最常用的弹塑性模型之一。

该模型假设材料的塑性行为是由等效应力和应力状态判据决定的,等效应力可以通过应力张量得到,应力状态判据则基于材料力学的实验性质,通过外部应力来得到。

Mises本构模型能够较为准确地描述材料在多轴应力状态下的力学行为,并在应用中获得广泛的应用。

五、Drucker-Prager本构模型Drucker-Prager本构模型是一种常用的粘塑性模型,它假设材料有两种塑性机制:一种是塑性流动,另一种是摩擦滑移。

黏塑性力学绪论

黏塑性力学绪论

为耗散不等式,它表示材料损伤、塑性、粘性与耗 散之间的耗散关系。亦称内禀耗散功率。
第三节 路用材料性能
1、路用材料的种类 1.1 土体 1.2 路基材料及其改良材料 1.3 路面材料 2、沥青混合料的力学性能 2.1 温度相关性 2.2 粘弹塑性特征 请同学们总结其在相应条件下的粘弹塑性特征
第一章 绪 论
粘弹性物质
粘弹性物质与弹性物质不同,它的现时应力不只依赖 于现时应变,而与整个变形历史有关,变形过程是不可逆 的;它与塑性物质也不相同,塑性物质中的变形和时间无 关(无时效),在给定外力作用下,塑性体内的应力场和应 变场不因载荷持续作用而变化;而粘弹性体的变形则和时 间有关,在给定载荷作用下,变形将随时间而变化;载荷 卸去后,变形不立即消失,也不取一定值,而是随时间变 化的。
第一章 绪 论
线性弹性物质本构方程可表示为
第一章 绪 论
弹塑性物质
对于大多数物质,在小变形低应力情 况下,本构方程呈现为线性弹性的。当应 力超过一定值后,物质的本构关系不仅不 再是线性的,而且变形过程不可逆。
第一章 绪 论
第一章 绪 论
第一章 绪 论
物质产生塑性变形后,弹性常数不变,称为弹性和塑性不 耦合。
= ( ij , D , ,T )
第二节 弹粘塑材料损伤变形 与能量耗散
上式应满足能量守恒和Clausius-Duhem不等式,即 存在
ij - ( sT) Ts r qi ,j 0 ij
ij - ( sT) q iT ,i 0 ij T 1
参考文献
• • • • 弹塑性力学 李同林编 中国地质大学出版社 粘弹性力学 杨挺青著 华中理工大学出版社 弹塑性力学 殷绥域编 中国地质大学出版社 粘弹性理论与应用 杨挺青等著 科学出版社 2006 1994 1990 2004
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第七章 粘弹塑性模型的基本概念7 . 1 引言为了描述土体应力一应变关系受时间的影响,需要采用与时间有关的类模型(如粘弹胜模酬、粘塑性模型,粘弹塑隆模型)来描述土的性状。

弹性、塑性和粘性是连续介质的三种基本性质,各在定条件F 独自反映材料本构关系的一个方面的特性。

理想弹性模型、理想塑胜模型(或称刚塑性模型)和理想粘性模型是反映这三种性质的理想模型,通常称为简单模型。

实际工程材料的本构关系可以用这些简单模型的各种组合来构成。

理想弹性模型又称虎克弹性模型,通常用理想弹簧表示(图7-1( a ))。

其本构方程为虎克定律。

一维条件下,如单轴压缩和纯剪清况下,表达式分别为:E σε= (7.1.1)G τγ= (7.1.2)式中E —— 弹性模量、G ——剪切模量。

剪切模量与弹性模量和泊松比的关系如下式所示:()21E G ν=+ (7.1.3) 式中 ν ——泊松比。

三维条件下本构方程可表示为下述形式:m K νσε= (7.1.4)式中 K ——体积弹性模量。

(a ) (b )图7-1 理想弹性模型体积弹性模量与弹性模量和泊松比的关系如下式所示:()312E K ν=- (7.1.6) 理想粘性模型又称牛顿粘滞体模型。

通常用一粘壶(或称阻尼器)表示(图7-2 ( a ) )。

粘壶内充满粘滞液体和一个可移动的活塞。

活塞在粘滞液体中的移动速度与所受阻力成正比关系,反映了粘性介质内一点的应力与该点处应变速率成正比例关系的性质。

一维条件如单轴压缩或纯剪情况下,表达式分别为:σϕε= (7.1.7)τηγ= (7.1.8)式中 ϕ、η ——粘滞系数。

由上两式可以看出,从数学表达的形式上与理想弹性体单轴压缩和纯剪时的本构方程相类似。

与理想弹性体的方程相对应,类似式7.1.3,存在下述关系:()*21ϕην=+ (7.1.9)式中 *ν ——粘性应变速率的横向比值。

(a ) (b )图7-2 理想粘性模型理想粘性体的体积变化与形状变化速率无关,即不具有体积粘性。

因此,*ν应等于0.5 。

于是式7.1.9成为:3ϕη= ()这与弹性不可压缩时的E=3G 相对应。

在三维条件下理想粘性体本构方程可表示为:2ij ij S e η= ()理想塑性模型又称Saint-Venant 塑性模型,或称刚塑性模型。

通常采用两块接触的粗糙面表示(图7-3 (a ))。

面上存在有一称晰脚擦阻力,与作用在面上的法向压力无关,是一常数。

若外作用力心婚此起始摩擦阻力,物体不发生变形。

一维条件如单轴压缩或此钾扮况,当轴向应力或剪应力小于某一数值时,物体不发生变形.当软祠应力或剪应力等于某数值时,物体产生流动,变形无限制增长.理想塑性模刮的体积应变等于零,即体积不发生改变。

在三维条件下理想塑性体的本构方程可表示为:(a ) (b )图 7-3 理想塑性体模型当 ij ij S H <时,0ij e =当 ij ij S H =时,2ij ij S e λ= ()式中 ij H ——起始摩擦阻力,或称塑性条件;λ——比例常数。

式表明,理想塑性体的塑性应变偏量的变化率与应力偏量成正比。

由理想弹性模型、理想粘性模型和理想塑性模型等简单模型可以组合成许多复杂模型。

由理想弹性模型和理想塑性模型可以组合成理想弹塑性模型。

由弹性模型和粘性模型可以组合成各种粘弹性模型。

由粘性模型和塑性模型可以组合成各种粘塑性模型。

由弹性模型、粘性模型和塑性模型可以组合成各种粘弹塑性模型。

理想弹塑性模型已在第六章作了介绍。

在以下几节将对几种由简单模型组成的粘弹性模型、粘塑性模型和粘弹塑胜模型作简单介绍。

利用简单模型可以组合成各种复杂模型,从而可以建立各种材料的本构方程。

但是进一步的研究发现,许多材料的实际性状并不能满意地用简单的组合模型来描述,而目采用复杂的组合模型又常遇到数学上的困难。

因此,常常在试验的基础上,通过假设一实验一理论的方法建立材料的本构力程。

在本章的最后一节将简要介绍描述材料蠕变现象的蠕变力程。

7 . 2 粘弹性模型既具有弹性又具有粘性的性质称为粘弹性。

蠕变和应力松弛现象是人们熟悉的也是特别受重视的粘弹性胜质粘弹性性质的特点是在本构方程中除了有应力和应变项外,还包括有它们对时间导数的项。

对线性粘弹胜材料,其本构方程的一般表达式为:()()0101m n m n a a a b b b σσσεεε+++=+++ (7.2.1) 式中 ,i i a b ——与材料性质有关的参数。
