【畅优新课堂】秋人教版九年级物理全册增补习题

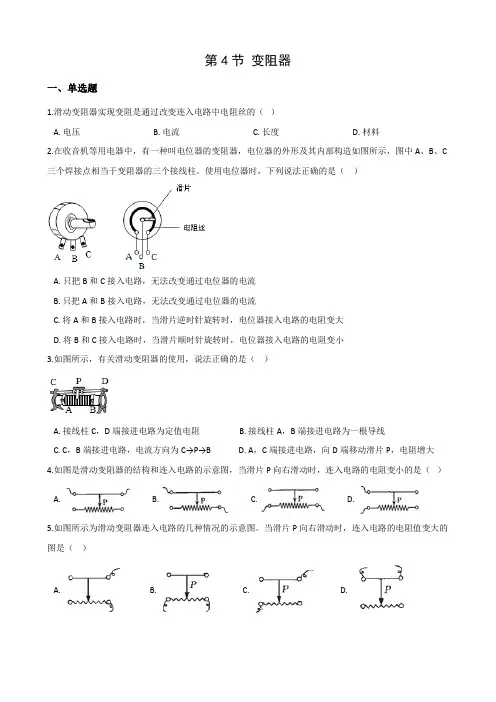

16.4变阻器-2021-2022学年九年级物理全册课后培优练(人教版)
第4节变阻器一、单选题1.滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料2.在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱。
使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大D. 将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小3.如图所示，有关滑动变阻器的使用，说法正确的是（）A. 接线柱C，D端接进电路为定值电阻B. 接线柱A，B端接进电路为一根导线C. C，B端接进电路，电流方向为C→P→BD. A，C端接进电路，向D端移动滑片P，电阻增大4.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A. B. C. D.5.如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向右滑动时，连入电路的电阻值变大的图是（）A. B. C. D.6.小刚用右图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B两点间的电阻由10Ω更换为20Ω后，为了探究上述问题，他应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数7.如图，四种滑动变阻器接入电路的情形，滑片P向右移动连入电阻变小的是（）A. B.C. D.8.电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。
小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（）A. 电位器与灯泡是并联的B. 连接的是A和C两个接线柱C. 连接的是A和B两个接线柱D. 滑动触头逆时针转动时，灯泡中电流变小9.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是（）A. M接A，N接DB. M接B，N接CC. M接A，N接BD. M接C，N接D10.如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A. P1移向左端，P2移向左端B. P1移向右端，P2移向右端C. P1移向左端，P2移向右端D. P1移向右端，P2移向左端11.滑动变阻器的铭牌上标有“20Ω1A”字样，下列说法正确的是（）A. 该滑动变阻器只能接入20Ω的电阻B. 该滑动变阻器电阻的变化范围是0~20ΩC. 允许通过该滑动变阻器的最小电流是1AD. 允许通过该滑动变阻器的电流只能是1A12.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和BB. B和DC. A和CD. C和D13.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是（）A. 若只将a、c接入电路，转动旋钮灯泡亮度改变C. 电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度14.图中，用滑动变阻器来控制6伏小灯的亮暗。
畅优新课堂2016年秋九年级物理上册5.3等效电路图增补练习(无答案)(新版)教科版
等效电路训练题1画出等效电路图2画出等效电路图3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时图12图395当闭合开关S1，断开开关S2和S3，当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时6、1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时S，滑动变阻器的滑片P在最左端时7、合开关3S，滑片P移至最右端时只断开开关1S，滑片P在最右端时只闭合开关18滑动变阻器的滑片P置于中点M，且只闭合开关S1时；动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时；滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时图25 9滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。
11所示， 电源电压不变，电灯L 的电阻不变。
开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？ acb12如图17所示电路，电源电压保持不变。
当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。
已知电阻R 2=4Ω。
求：电阻R 1和电阻R 3的阻值。
13、19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1两端的电压1.2V 。
九年级物理全册21.3广播电视和移动通信课后习题新版新人教版
第节广播、电视和移动通信知能演练提升能力提升.广播电台或广播电视台的发射天线的作用是().只发射音频电流激发的电磁波.只发射视频电流激发的电磁波.只把音频电流和视频电流加载到更高频率的射频电流上,再通过天线发射.三种电流不经调制通过天线发射三种不同的电磁波.关于固定电话和移动电话,下列说法正确的是().二者都是靠无线电通信.固定电话和移动电话都是无线通信.固定电话是靠电流传输信号通信,移动电话是靠无线电进行通信.固定电话与移动电话的工作原理不相同.现代战争中应用电子干扰战术破坏敌方的信息传递。
电子干扰具体的做法是().对敌方发射很强的电磁波.对敌方发射电磁波.对敌方发射频率很高的电磁波.对敌方发射与敌方设备相同频率的高强度电磁波,并施放反射电磁波的干扰片.手机广泛运用于现代生活,已成为人们不可或缺的通信工具,下列有关手机的说法错误的是().接手机时能根据对方语言音色来判断对方是谁.手机是利用电磁波来传递信息的唯一通信设备.手机来电振动时将电能转化为机械能.手机的话筒是将声信号转化为电信号的装置.解调器是收音机、电视机、手机等无线电接收装置中的必备部件,它的作用是().接收在空中传播的电磁波.从接收到的各种电磁波中取出我们需要的那一种.把取出来的信号还原成声音和图像.把声音和图像信号从高频信号中取出来.小明、小红、小云、小月四位同学在一块儿议论移动电话的话题,他们有以下几种说法,你认为不正确的是().每一个移动电话都是一个无线电台,可发射无线电波.每一个移动电话都能接收空中的无线电波.甲与乙可以直接通话,说明移动电话甲发射的无线电波直接传到了乙处.移动电话就是我们平时说的手机★.在收音机中,下列工作顺序正确的是().天线→调谐→高频放大→解调→低频放大.天线→调谐→解调→高频放大→低频放大.天线→高频放大→调谐→低频放大→解调.天线→高频放大→解调→调谐→低频放大.右图为射频、视频、音频的波形示意图。

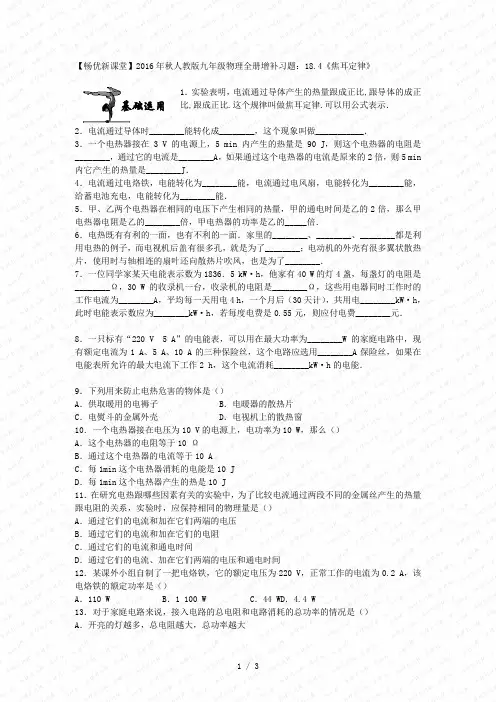

【畅优新课堂】秋人教版九年级物理全册增补习题[001]
![【畅优新课堂】秋人教版九年级物理全册增补习题[001]](https://img.taocdn.com/s3/m/d3bb15d4770bf78a652954cb.png)
【畅优新课堂】2016年秋人教版九年级物理全册增补习题：18.4《焦耳定律》1．实验表明，电流通过导体产生的热量跟成正比,跟导体的成正基础运用比,跟成正比.这个规律叫做焦耳定律.可以用公式表示．矚慫润厲钐瘗睞枥庑赖賃軔。
2．电流通过导体时________能转化成________，这个现象叫做___________．3．一个电热器接在3 V的电源上，5 min内产生的热量是90 J，则这个电热器的电阻是________，通过它的电流是________A，如果通过这个电热器的电流是原来的2倍，则5 min 内它产生的热量是________J．聞創沟燴鐺險爱氇谴净祸測。
4．电流通过电烙铁，电能转化为________能，电流通过电风扇，电能转化为________能，给蓄电池充电，电能转化为________能．残骛楼諍锩瀨濟溆塹籟婭骒。
5．甲、乙两个电热器在相同的电压下产生相同的热量，甲的通电时间是乙的2倍，那么甲电热器电阻是乙的________倍，甲电热器的功率是乙的_____倍．酽锕极額閉镇桧猪訣锥顧荭。
6．电热既有有利的一面，也有不利的一面．家里的________、________、________都是利用电热的例子，而电视机后盖有很多孔，就是为了________；电动机的外壳有很多翼状散热片，使用时与轴相连的扇叶还向散热片吹风，也是为了________．彈贸摄尔霁毙攬砖卤庑诒尔。
7．一位同学家某天电能表示数为1836．5 kW·h，他家有40 W的灯4盏，每盏灯的电阻是________Ω，30 W的收录机一台，收录机的电阻是________Ω，这些用电器同时工作时的工作电流为________A，平均每一天用电4 h，一个月后（30天计），共用电________kW·h，此时电能表示数应为________kW·h，若每度电费是0.55元，则应付电费________元．謀荞抟箧飆鐸怼类蒋薔點鉍。
畅优新课堂2016年秋九年级物理上册8.1电磁感应现象增
《电磁感应现象》1. 如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有( )A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定2. 如图所示，一个矩形线圈与通有相同大小的电流的平行直导线处于同一平面，而且处在两导线的中央，则( )A．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零3. 如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。
导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好。
这两条金属棒ab、cd的运动速度分别是v1、v2，且“井”字形回路中有感应电流通过，则可能 ( )A．v1＞v2 B．v1＜v2C．v1＝v2 D．无法确定4. 如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况铜环a中不产生感应电流的是( ) A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P匀速移动C．通电时，使滑动变阻器的滑片P加速移动D．将开关突然断开的瞬间5．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。
以下符合史实的是( )A．焦耳发现了电流热效应的规律B．库仑总结出了点电荷间相互作用的规律C．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动《电磁感应现象》1. 如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有( )A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定2. 如图所示，一个矩形线圈与通有相同大小的电流的平行直导线处于同一平面，而且处在两导线的中央，则( )A．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零3. 如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。
人教版新九年级物理全一册课后习题含答案
袃九年级全一册羀第十三章内能蚇§ 1分子热运动1、2、莅把分子看成球形，紧密平铺组成一个单层分子的正方形，边长Lem，分子的直径约为d x 1O「10m，该正方形中约有_________________ 个分子，每个分子占有的面积是_________________ m2。
3、4、蚂下列不属于扩散带来的危害的是（）。
肀A .花香四溢肇B.腌咸菜腿C .加油站的汽油扩散到空气蒁D .空气清新剂的使用膀3 .向两杯质量相同的冷水和热水中分别放入相同的糖块，过一会，____________ 杯中的更甜。
说明扩散块慢与________________________ 有关。
5、6、葿把干净玻璃板吊在弹簧测力计下面，读出测力计示数。
使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。
弹簧测力计示数________________ 玻璃板的重力，产生此现象的原因是______________________ 。
7、8、薅莈§ 2、内能1、2、螄分析以下过程内能和机械能的变化。
肂（1）云中形成的冰粒在下落中，温度渐渐升高变成雨滴。
内能______________ ;机械能__________膈（2）火箭向上发射过程中，火箭外壳和大气摩擦后温度越来越高。
内能_______ ;机械能_肇（3）子弹击中一块木板，温度升高。
内能____________ ;机械能_________ 。
袄（1 ）冰粒的内能增大，机械能减小；（2）火箭的内能增大，机械能增大；（3 ）子弹的内能减小，机械能减小。
蒃2、用物体内能改变的方式说明“炙手可热”和“钻木取火”的含义。
袀“炙手可热”是指利用热传递使手内能增加，温度升高；“砖木取火”是指克服摩擦力做功即对木头做功，使木头的内能增加。
祎3、生活中有时通过加强热传递直接利用内能，有时又通过阻碍热传递防止内能转移。
请你各举两个实例。
羃冬天利用电热毯在睡觉时取暖及爆炒菜时将火开得很大等都是通过加强热传递直接利用内能；利用暖水壶来装开水及为了防止液化气钢瓶爆炸，不能将其放在烈日下暴晒是通过阻碍热传递防止内能转移。
九年级物理全册课时提升作业(十五)变阻器(含解析)新人教版(new)
课时提升作业（十五)变阻器（30分钟40分）一、选择题(本大题共5小题，每小题2分，共10分)1.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光,但调节滑动变阻器，发现灯泡的亮度不变。
下列原因不可能的是（) A。
小明将滑动变阻器电阻线的两个接线柱同时接入电路中B.小明将滑动变阻器金属杆的两个接线柱同时接入电路中C。
小明将滑动变阻器与灯泡并联了D。
小明将滑动变阻器与灯泡串联了【解析】选D。
本题考查滑动变阻器的使用.小明将滑动变阻器电阻线的两个接线柱同时接入电路中，相当于接入一个等于滑动变阻器最大阻值的定值电阻，可能会出现上述现象，A原因可能；小明将滑动变阻器金属杆的两个接线柱同时接入电路中,相当于接入的电阻为0，可能会出现上述现象，B原因可能；小明将滑动变阻器与灯泡并联了，根据并联电路的各支路互不影响,可能会出现上述现象,C原因可能；小明将滑动变阻器与灯泡串联，滑动变阻器阻值的变化,会引起灯泡亮暗的变化，D原因不可能。
故选D。
2.如图是电灯和滑动变阻器所组成的电路,那么下图中的各图与上图连接相同的图是( )【解析】选D。
本题考查含有滑动变阻器的电路图的画法.如题图，灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段且电流先经过滑片，又流过左半段电阻。
开关串联在电路中。
A项滑动变阻器有三个接线柱接入电路，电流先流经电阻，又流过滑片P；B、C项接入了右半段电阻；D项接入了左半段，且电流由P→左半段,故选D。
3。
如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是（)A。
烧坏灯泡和电流表B。
烧坏灯泡和电源C.烧坏电流表和电压表D。
烧坏电流表和电源【解析】选D。
本题考查了滑动变阻器使用的注意事项。
当滑动变阻器的滑片移至最下端时，电源两极不经用电器形成直接连通的电路，故形成电源短路，将烧坏电流表和电源。
4.如图为小王同学设计的高速公路收费站计重秤的原理图。
九年级物理全册 . 广播、电视和移动通信课后习题 新版新人教版
第3节广播、电视和搬动通信知能演练提升能力提升1.广播电台或广播电视台的发射天线的作用是()A.只发射音频电流激发的电磁波B.只发射视频电流激发的电磁波C.只把音频电流和视频电流加载到更高频率的射频电流上,再经过天线发射D.三种电流不经调制经过天线发射三种不一样的电磁波2.关于固定电话和搬动电话,以下说法正确的选项是()A.二者都是靠无线电通信B.固定电话和搬动电话都是无线通信C.固定电话是靠电流传输信号通信,搬动电话是靠无线电进行通信D.固定电话与搬动电话的工作原理不一样样3.现代战争中应用电子搅乱战术破坏敌方的信息传达。
电子搅乱详尽的做法是()A.对敌方发射很强的电磁波B.对敌方发射电磁波C.对敌方发射频率很高的电磁波D.对敌方发射与敌方设备相同频率的高强度电磁波,并施放反射电磁波的搅乱片4.手机广泛运用于现代生活,已成为人们不能或缺的通信工具,以下有关手机的说法错误的选项是()A.接手机时能依照对方语言音色来判断对方是谁B.手机是利用电磁波来传达信息的唯一通信设备C.手机来电振动时将电能转变成机械能D.手机的话筒是将声信号转变成电信号的装置5.解调器是收音机、电视机、手机等无线电接收装置中的必备部件,它的作用是()A.接收在空中流传的电磁波B.从接收到的各种电磁波中取出我们需要的那一种C.把取出来的信号还原成声音和图像D.把声音和图像信号从高频信号中取出来6.小明、小红、小云、小月四位同学在一块儿讨论搬动电话的话题,他们有以下几种说法,你认为不正确的选项是()A.每一个搬动电话都是一个无线电台,可发射无线电波B.每一个搬动电话都能接收空中的无线电波C.甲与乙能够直接通话,说明搬动电话甲发射的无线电波直接传到了乙处D.搬动电话就是我们平时说的手机★7.在收音机中,以下工作序次正确的选项是()A.天线→调谐→高频放大→解调→低频放大B.天线→调谐→解调→高频放大→低频放大C.天线→高频放大→调谐→低频放大→解调D.天线→高频放大→解调→调谐→低频放大8.右图为射频、视频、音频的波形表示图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【畅优新课堂】2016年秋人教版九年级物理全册增补习题：18.4《焦耳定律》
基础运用
1．实验表明，电流通过导体产生的热量跟成正比,跟导体的成正
比,跟成正比.这个规律叫做焦耳定律.可以用公式表示．矚慫润厲钐瘗睞枥庑赖賃軔。
2．电流通过导体时________能转化成________，这个现象叫做___________．
3．一个电热器接在3 V的电源上，5 min内产生的热量是90 J，则这个电热器的电阻是________，通过它的电流是________A，如果通过这个电热器的电流是原来的2倍，则5 min 内它产生的热量是________J．聞創沟燴鐺險爱氇谴净祸測。
4．电流通过电烙铁，电能转化为________能，电流通过电风扇，电能转化为________能，给蓄电池充电，电能转化为________能．残骛楼諍锩瀨濟溆塹籟婭骒。
5．甲、乙两个电热器在相同的电压下产生相同的热量，甲的通电时间是乙的2倍，那么甲电热器电阻是乙的________倍，甲电热器的功率是乙的_____倍．酽锕极額閉镇桧猪訣锥顧荭。
6．电热既有有利的一面，也有不利的一面．家里的________、________、________都是利用电热的例子，而电视机后盖有很多孔，就是为了________；电动机的外壳有很多翼状散热片，使用时与轴相连的扇叶还向散热片吹风，也是为了________．彈贸摄尔霁毙攬砖卤庑诒尔。
7．一位同学家某天电能表示数为1836．5 kW·h，他家有40 W的灯4盏，每盏灯的电阻是________Ω，30 W的收录机一台，收录机的电阻是________Ω，这些用电器同时工作时的工作电流为________A，平均每一天用电4 h，一个月后（30天计），共用电________kW·h，此时电能表示数应为________kW·h，若每度电费是0.55元，则应付电费________元．謀荞抟箧飆鐸怼类蒋薔點鉍。
8．一只标有“220 V 5 A”的电能表，可以用在最大功率为________W的家庭电路中，现有额定电流为1 A、5 A、10 A的三种保险丝，这个电路应选用________A保险丝，如果在电能表所允许的最大电流下工作2 h，这个电流消耗________kW·h的电能．厦礴恳蹒骈時盡继價骚卺癩。
9．下列用来防止电热危害的物体是（）
A．供取暖用的电褥子 B．电暖器的散热片
C．电熨斗的金属外壳 D．电视机上的散热窗
10．一个电热器接在电压为10 V的电源上，电功率为10 W，那么（）
A．这个电热器的电阻等于10 Ω
B．通过这个电热器的电流等于10 A
C．每1min这个电热器消耗的电能是10 J
D．每1min这个电热器产生的热是10 J
11．在研究电热跟哪些因素有关的实验中，为了比较电流通过两段不同的金属丝产生的热量跟电阻的关系，实验时，应保持相同的物理量是（）茕桢广鳓鯡选块网羈泪镀齐。
A．通过它们的电流和加在它们两端的电压
B．通过它们的电流和加在它们的电阻
C．通过它们的电流和通电时间
D．通过它们的电流、加在它们两端的电压和通电时间
12．某课外小组自制了一把电烙铁，它的额定电压为220 V，正常工作的电流为0.2 A，该电烙铁的额定功率是（）鹅娅尽損鹌惨歷茏鴛賴縈诘。
A．110 W B．1 100 W C．44 WD．4.4 W
13．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）
A ．开亮的灯越多，总电阻越大，总功率越大
B ．开亮的灯越多，总电阻越小，总功率越小
C ．开亮的灯越少，总电阻越大，总功率越小
D ．开亮的灯越少，总电阻越小，总功率越大
14．甲、乙两个用电器，串联后接在某一电路上，在相同时间内，电流通过甲用电器消耗的电能比乙用电器消耗的电能多，则甲、乙用电器相比较是（ ）籟丛妈羥为贍偾蛏练淨槠挞。
A ．R 甲>R 乙
B ．R 甲<R 乙
C ．R 甲=R 乙
D ．无法判断
15．电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，这是因为（ ）
A ．通过电炉丝的电流比较大
B ．电炉丝的电阻比较大
C ．以上两种说法都对
D ．无法确定
16．下列家用电器中不属于电热器的是（）
A ．电饭锅
B ．电熨斗
C ．电风扇
D ．电烤箱
17．一用电器标有“6 V 3 W”的字样，用电流表测得此时通过它的电流是300 mA ，则1 min 内该用电器实际消耗的电能是（）預頌圣鉉儐歲龈讶骅籴買闥。
A ．180 J
B ．108 J
C ．1.8 J
D ．64.8 J
18．电风扇、电烙铁和电动机上都标有“220 V 60 W”字样，它们都在额定电压下工作相同时间，产生热量多的是（）渗釤呛俨匀谔鱉调硯錦鋇絨。
A ．电风扇
B ．电烙铁
C ．电动机
D ．一样多
１．如图8-8所示，是研究“电流的热效应跟电阻大小的关
系”的实验电路图．两个烧瓶盛着等量的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶甲中的金属丝是铜丝，电阻比较小，烧瓶乙中的金属丝是镍铬合金丝，电阻比较大．请完成这个实验：铙誅卧泻噦圣骋贶頂廡缝勵。
（1）请你用笔画线作导线，帮他完成电路．
（2）这样连接的目的是____________．
（3）实验过程中可以观察到甲瓶中温度计的示数小于乙瓶中温度计的示数，这表明____________．
图
8-8
能力拓展
探究创新
1．某电炉上标有“220 V ，1 000 W”的字样，把它接在220 V 的电路中，则该电炉正常工作1 h ，产生多少热量？电炉丝的电流是多少？电炉丝的电阻是多少？擁締凤袜备訊顎轮烂蔷報赢。
2．下表是我国市场上某种双桶洗衣机所用电动机的工作参数．该洗衣机在额定电压下工作时，求：
（1）洗涤电动机和脱水电动机同时转动时，通过洗衣机电源线的电流是多大？
（2）分别求出洗涤电动机和脱水电动机工作时的电功率？
（3）某次洗衣服时，洗涤时间为11 min ，洗涤电动机按图8-9所示的程序进行工作，求本次洗衣共消耗了多少电能？贓熱俣阃歲匱阊邺镓騷鯛汉。
图8-9
参考答案
基础运用
1.电流的二次方、电阻、通电时间、Q =I2Rt ；
2.电、热、电流的热效应；
3. 30Ω 、0.1、360；
4.热、机械、化学
5. 2、0.5；
6.电热水器、电饭锅、电熨斗、通风散热、降温.
7. 1210、1613、0.86、22.8、1859.3、12.54；
8.1 100、5、2.2；
9.D 10.A 11.C 12.C 13.C 14.A
15.B 16.C 17.D 18.B 坛摶乡囂忏蒌鍥铃氈淚跻馱。
能力拓展
1.（1）如图答-14 ；（2）让甲、乙两电阻通过的电流相等；(3)在相同时间内，电阻较大的导体在一段时间内产生的热较多.蜡變黲癟報伥铉锚鈰赘籜葦。
图答
-14
探究创新
（1）3.6×106J；（2）4.55A ；（3）48.4 Ω
（1）1.3 A ；（2）110 W 、176 W ；（3）6.27×104J
名称 额定电压（V ） 频率（Hz ） 额定电流 电阻（Ω） 转速（r/min ）
洗涤电动机 220 50
0．5 20 1370 脱水电动机 220
50 0．8 18 1370。
