20200412接地网焊接工艺手册

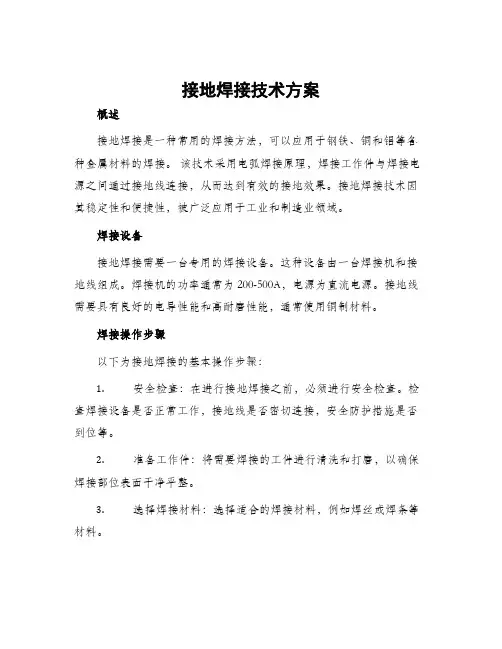

接地焊接技术方案
接地焊接技术方案概述接地焊接是一种常用的焊接方法，可以应用于钢铁、铜和铝等各种金属材料的焊接。
该技术采用电弧焊接原理，焊接工作件与焊接电源之间通过接地线连接，从而达到有效的接地效果。
接地焊接技术因其稳定性和便捷性，被广泛应用于工业和制造业领域。
焊接设备接地焊接需要一台专用的焊接设备。
这种设备由一台焊接机和接地线组成。
焊接机的功率通常为200-500A，电源为直流电源。
接地线需要具有良好的电导性能和高耐磨性能，通常使用铜制材料。
焊接操作步骤以下为接地焊接的基本操作步骤：1.安全检查：在进行接地焊接之前，必须进行安全检查。
检查焊接设备是否正常工作，接地线是否密切连接，安全防护措施是否到位等。
2.准备工作件：将需要焊接的工件进行清洗和打磨，以确保焊接部位表面干净平整。
3.选择焊接材料：选择适合的焊接材料，例如焊丝或焊条等材料。
4.选择焊接电流：选择合适的焊接电流，一般根据工件的材质、厚度和焊缝宽度等因素进行选择。
5.焊接操作：将焊接枪对准工件，压下焊接机的开关，开始焊接操作。
焊接时应保持适当的距离和角度，以确保焊接质量。
6.焊接结束：焊接结束后，等待焊接部位冷却，然后进行后续处理和检查。
焊接质量控制接地焊接可以获得较高的焊接质量。
以下是实现高质量接地焊接的几个关键点：1.严格控制焊接电流，以避免过度加热和烧焦。
2.确保焊接部位表面干净平整，以便于电流的流动，从而避免焊缝气孔的产生。
3.确保接地线连接良好，避免过度松动，从而确保电流的稳定流动。
4.焊接操作应保持一定的速度和节奏，避免太快或太慢，从而影响焊接质量。
应用范围接地焊接技术具有广泛的应用范围，适用于各种金属材料的焊接。
很多制造业工艺都涉及到接地焊接技术，并被广泛应用于工业自动化生产线上的各种设备。
在汽车、机械制造、电子、建筑和石油化工等领域都有广泛的应用。
它可以提高机器设备的稳定性和耐用性，从而提高生产效率和产品质量。
总结接地焊接技术是一种高效、稳定的焊接方法，在制造业和工业生产中得到广泛应用。
避雷针网及接地装置施工工艺
避雷针网及接地装置施工工艺避雷针（网）及接地装置施工工艺1适用范围1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安装工程。
2引用标准2.1 《建筑电气工程施工质量验收规范》（GB50303- ）2.2 《电气装置安装工程接地装置施工及验收规范》（GB50169－92）2.3《防雷接地安装》（DBJT08-75-96）3主要技术要求3.1 材料要求3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。
3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采用没有热镀锌的地脚螺栓时应采取防腐措施。
3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。
3.2 主要机具3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳工锉；砂布。
3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。
3.3 操作条件3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱筋连接处已绑扎好。
3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。
3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。
3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引下线时，钢筋绑扎应已完毕。
3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建外表装饰完毕。
3.3.6避雷网安装条件：接地体与引下线必须做完，支架安装完毕，且具备调直场地和垂直运输条件。
3.3.7避雷带与土建圈梁钢筋的绑扎工程同步进行。
3.3.8避雷网安装时，接地体与引下线必须完毕，土建结构工程已完，并随结构施工做完预埋件。
4操作工艺4.2.1接地装置安装工艺4.2.1.1 当设计无要求时，接地装置长度不应小于2.5m，其相互间距一般不小于5m。
接地线的安装施工工艺
接地线的安装施工工艺嘿，朋友！你知道接地线这玩意儿不？它可是保障咱们电气设备安全运行的大功臣！今天咱就来唠唠接地线的安装施工工艺，这可马虎不得哟！要说这接地线，就好比是给电气设备穿上了一层“防护服”，能在关键时刻保护设备和咱们的安全。
你想想，如果没有它，万一出现漏电啥的，那可就危险啦！在安装接地线之前，咱得先把准备工作做足。
就像你要出门旅行，不得先收拾好行李？得准备好合适的接地线材料，要质量过硬，不能是那种“中看不中用”的。
还要有各种工具，像扳手、螺丝刀，都得在手边，不然等要用的时候找不到，那可抓瞎啦！然后就是选择安装位置，这可得慎重。
就好比你盖房子选地基，位置不好，房子能结实吗？要选在能有效接地、方便连接设备的地方。
开始安装的时候，就像给宝贝穿衣，得小心翼翼。
把接地线固定好，螺丝要拧紧，可别松松垮垮的，不然风一吹就掉了，那能行吗？连接的环节也很重要，得保证接触良好。
这就像两个人握手，得紧紧握住，不能只是轻轻搭一下。
如果接触不好，电流能顺畅通过吗？安装过程中，每一个步骤都得认真仔细。
别觉得这是小事情，细节决定成败呀！就像做一道美食，哪怕调料放错一点点，味道可能就全变了。
施工完成后，可别拍拍屁股就走人。
得检查检查，看看有没有遗漏的地方，有没有没拧紧的螺丝。
这就跟考试完检查试卷一样，多看看，心里才踏实。
总之，接地线的安装施工工艺可不是闹着玩的，每一个环节都得用心对待。
这关系到设备的正常运行，更关系到咱们的生命安全。
咱们可不能在这上面偷懒耍滑，您说是不是这个理儿？。
焊接工艺指导手册全
6-12
10.8-31.2
注：DC-表示钨极接负,DC+表示焊条接正.
技术措施：
摆动焊或不摆动焊：摆动摆动参数：微摆
焊前清理和层间清理：角向磨光机、钢丝刷喷嘴尺寸：Ф10
单道焊或多道焊每面：单道焊单丝焊或多丝焊：单丝
喷嘴至工件距离mm6~8mm钨极类型及直径：铈钨Ф2.5mm
其他：/
编制
日期
温度范围C/
保温时间h/
预热：
预热温度C允许最低值/
层间温度C允许最低值/
保持预热时间/
加热方式/
气体：
气体种类混合比流量L/min
保护气氩气99.99%8-15
尾部保护气///
背面保护气///
电特性
电流种类：直流极性：根焊正接、填充盖面反接
焊接电流范围A90-150电弧电压V12-26
按所焊位置和厚度,分别列出电流和电压范围,记入下表
焊材牌号钢号
HO8Mn2SiA
J422
其他
耐蚀堆焊金属化学成分%CSiMn来自PSCr
Ni
Mo
V
Ti
Nb
/
/
/
/
/
/
/
/
/
/
/
其他:/
注:对每一种母材与焊接材料的组合均需分别填表.
焊接工艺指导书第2页
焊接位置：
对接焊缝的位置水平固定5G
焊接方向：向上、向下向上
角焊缝位置/
焊接方向向上、向下/
焊后热处理：
焊接工艺指导书第1页
单位名称焊接工艺评定报告编号ZXZGRZ-WPS-01
焊接工艺指导书编号日期
焊接方法GTAW+SMAW机械化程度手工、半自动、自动手工焊
接地工艺流程及方案
接地工艺流程及方案在咱们生活中，电可是个无处不在的好家伙，可要是不把它安顿好，那可就要出大乱子啦！这就得说到接地工艺啦，它就像是给电找了个安全的家，让它老老实实不乱跑。
接地这事儿，说起来简单，做起来可讲究着呢！就好比盖房子，你得先打好地基，这接地的第一步，就是选好位置。
位置不对，那后面的工作可都白费力气。
你想想，要是房子盖在流沙上，能稳当吗？接地也一样，得找个地质条件合适的地方，能让电流顺顺利利地流走。
接下来，就是准备材料啦。
这就像做饭，食材得新鲜、质量好。
接地的材料也不能马虎，什么导线啦、接地极啦，都得精挑细选。
要是用了劣质的材料，就像用了过期的食材做饭，能好吃吗？能安全吗？然后就是施工啦。
施工的时候，那可得细心再细心。
每一个接口，每一处连接，都得严丝合缝。
这就好比缝衣服，针脚要是歪歪扭扭，衣服能穿得舒服吗？能结实吗？接地施工要是不认真，那电流可就有机会乱跑啦。
还有啊，接地的深度也有讲究。
太浅了不行，就像树扎根不深，风一吹就倒；太深了也不行，费力不讨好。
得找到那个恰到好处的深度，让接地效果达到最佳。
而且，做完接地之后，可不能拍拍屁股就不管啦。
得经常检查检查，看看有没有松动的地方，有没有被腐蚀的迹象。
这就跟汽车要定期保养一样，不保养能行吗？说不定哪天就抛锚在路上啦。
你说，要是接地没做好，电器设备出了故障，那得多麻烦？说不定还会引发火灾，造成人员伤亡呢！所以啊，接地工艺流程可千万不能马虎，每一个环节都得认真对待，就像对待自己的宝贝一样。
总之，接地工艺是个技术活，也是个良心活。
只有严格按照流程，精心施工，认真维护，才能让电乖乖听话，为我们服务，而不是给我们捣乱。
咱们可不能在这上面偷懒耍滑，不然吃苦头的可是自己！。
标准工艺主接地网焊接
万达广场110k V输变电工程防雷接地工程
一、工艺标准及施工要点
工艺标准：
（1）接地体顶面埋深应符合设计规定，当设计无规定时，不应小于600mm。
（2）垂直接地体间的间距不宜小于其长度的 2 倍，水平接地体的间距不宜小于5m。
（3）接地体的连接应采用焊接，焊接必须牢固、无虚焊，焊接位置两侧100mm 范围内及锌
层破损处应防腐。
（4）采用焊接时搭接长度应满足：扁钢搭接为其宽度的 2 倍；圆钢搭接为其直径的 6 倍；扁钢与圆钢搭接时长度为圆钢直径的 6 倍。
施工要点：
（1）根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的较高标准为准，且留有一定的余度。
（2）水平接地体宜采用热镀锌扁钢、圆钢或铜绞线和铜排，垂直接地体宜采用热镀锌角钢、铜棒和镀铜钢材。
（3）接地线弯制时，应采用机械冷弯，避免热弯损坏锌层。
（4）铜绞线、铜排等接地体焊接采用热熔焊，焊接时应预热模具，模具内热熔剂填充密实，点火过程安全防护可靠。
接头内导体应熔透，保证有足够的导电截面。
铜焊接头表面光滑、无气泡，应用钢丝刷清除焊渣并涂刷防腐漆。
（5）接地体垂直搭接时，除应在接触部位两侧进行焊接外，还应采取补救措施，使其搭接长度满足要求。
（6）设备接地引出线应靠近设备基础，埋入基础内的水平接地体在基础沉降缝处应设置伸缩弯。
二、工艺流程
接地体埋深测量铜绞线接地体焊接
200mm2铜绞线热熔焊接?10铜棒热熔焊接。
接地网敷设作业指导书 (2)
接地网敷设作业指导书1.前言：接地网作为变电所的保护接地，对系统的安全运行起着重要的作用，由于部分变电所的接地网设计不合格，造成很多运行事故。
合理的进行接地网的设计施工，可以保证电力系统的安全经济运行。
在正常的施工过程中，我们必须做到图纸详尽清晰，材料符合要求，严格按照工作流程来要求，施工过程中加强监督，遇到问题时能够及时请示，并能根据工作环境修改局部设计，我们就不难保证施工质量。
2.适用范围：本作业指导书适用于500kV及以下变电所的地网敷设。
3.人员组织:本项目应具备下列人员组织：施工负责人：1人技术负责人：1人安全负责人：1人质量负责人：1人电焊工：2人(根据工作量确定人数)辅助工; (根据工作量确定人数)4.编制依据：《电气装置安装工程接地装置施工及验收规范》《山西省电力公司基建安全质量常用文件汇编》《中华人民共和国电力行业标准》5.工器具的配置：6.施工工艺流程图：7.操作步骤:7.1.施工准备7.1.1本项目工作开始前，所有施工人员都应认真学习施工图纸和相应资料及本作业指导书，进行技术交底，并全员签字。
7.1.2根据设计图纸，找出正确的接地位置，并进行标记，为以后的挖接地沟做准备。
7.1.3所有的接地装置应埋设于东土层以下，一般埋设深度不小于0.6m。
7.1.4水平敷设的接地体采用的是圆钢或扁钢，垂直敷设的接地体采用的是角钢或圆钢。
一般所采用的标准为<50×5镀锌角钢ø120镀锌圆钢和－40×5镀锌扁钢，角钢长度为25m。
接地体之间的距离不应小于3m。
7.1.5由于接地扁铁最容易锈断，所以在将扁钢埋入水泥前，需要涂防锈、防腐漆，晒干后埋入水泥中。
根据设计要求，有时需要重复几次。
7.2焊接7.2.1在需焊支架及于主网相连处加焊一小块扁钢，以增加焊点厚度，焊后清除干焊渣再刷上防腐材料。
7.2.2如果水平距离较长，可在先焊接好扁钢，在将其埋入在扁钢上焊接托架后，需要去掉焊渣，在刷上防腐材料。
接地材料放热焊接施工工法
接地材料放热焊接施工工法一、施工前准备工作1.确定焊接方案：根据设计要求，确定接地材料和焊接位置。
2.准备接地材料：选择合适的接地材料，并进行工业清洗，确保表面不含油污、锈蚀和氧化物。
3.钢结构准备：对钢结构进行处理，确保焊接部位的表面光洁，并清除表面杂质和氧化物。
二、施工工法1.划定焊接位置：根据设计要求，在钢结构上标明焊接位置。
2.安装接地材料：按照设计要求，固定接地材料，确保其与钢结构之间的间隙均匀。
3.进行焊接：利用放热电阻焊机对接地材料进行焊接。
首先，将接地材料与钢结构的焊接面加热至适宜的温度，然后将焊丝加热并与接地材料和钢结构的焊接面接触，从而实现连接。
4.检查焊接质量：焊接完成后，对焊接点进行质量检查，确保焊缝均匀、牢固，无裂纹和夹渣等缺陷。
5.防护措施：对焊接点进行合理的防护，以避免外界环境对焊接点的腐蚀和破坏。
三、施工注意事项1.温度控制：在进行放热焊接时，要控制好焊接温度，避免过度加热导致焊接不良或烧伤周围材料。
2.焊接顺序：根据具体情况，合理安排焊接顺序，避免焊接部位互相影响。
3.焊接质量控制：焊接质量对于接地功能的实现至关重要，要严格遵守焊接工艺要求，保证焊接质量符合设计要求。
4.焊接环境条件：施工时要保证焊接环境的通风良好，避免引燃和有害气体的产生。
5.施工人员安全：施工人员要穿戴好防护用品，确保自身安全。
四、施工验收1.对施工质量进行整体验收：包括焊接质量、焊接尺寸距离要求等。
2.对焊接接头进行质量检查：焊接接头应具备一定的拉力强度和抗剪强度，以确保接地功能的正常实施。
3.记录和报告：根据验收结果，编写施工记录和报告，以备后续参考。
综上所述，接地材料放热焊接施工工法是一种可靠且常用的接地材料连接方式。
通过合理的施工工艺、严格的质量控制和施工验收，可以确保接地功能的正常实施，为钢结构提供可靠的接地保障。
