焊接工艺标准
焊接工艺标准
• 2 承压设备焊接工艺评定标准原理 • 2.1 焊接工艺评定与承压设备焊接工艺评定 • 2.1.1 焊接工艺评定 • 2.1.2 承压设备焊接工艺评定
PPT文档演模板
焊接工艺标准
2.1.2.1 对接焊缝和角焊缝焊接工艺评定 2.1.2.2 耐蚀堆焊焊接工艺评定 2.1.2.3 换热管与管板焊接工艺评定和焊接工艺附加评定 2.1.2.4 螺柱电弧焊工艺评定
d）焊剂类型 e）填充金属评定规则
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
4.4.1.4 焊后热处理 a）焊后热处理定义 b）焊后热处理类别 c）焊后热处理温度、时间与力学性能关系 d）焊后热处理规范
PPT文档演模板
焊接工艺标准
4.4.2 专用焊接工艺评定因素及分类 4.4.2.1 三类评定因素 4.4.2.2 值得注意的重要因素与补加因素 a）等离子弧焊时的坡口形式 b）降低预热温度 c）提高道间温度 d）焊接电流与电弧电压 e）线能量
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
2.1.3 承压设备焊接工艺评定目的 2.1.3.1 焊接接头的力学性能符合规定 2.1.3.2 预焊接工艺规程与焊接工艺规程 2.1.3.3 超出标准规定以外检验 2.1.3.4 焊接工艺评定规则和焊接工艺规程
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
PPT文档演模板
焊接工艺标准
5 关于NB/T 47014的实施意见（应以局里发文为准） 5.1 特设局或特种设备安全技术规范认可的焊接工艺评 定标准
焊接工艺规范标准[详]
![焊接工艺规范标准[详]](https://img.taocdn.com/s3/m/b751a202a4e9856a561252d380eb6294dd8822c5.png)
.本标准规定了焊接工艺的技术要求。
2.1 焊工必须经专门的理论学习和实际操作培训 ,经考试合格取患上有关部门颁发证书,方可担任焊接工作。
2.2 对中断焊接工作六个月以上的焊工,必须重新考核。
2.3 焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4 核查待焊焊缝坡口的装配质量和组对要求 ,对不符合装配质量和组对要求的焊缝应拒焊,并向有关部门反映。
2.5 进行焊缝质量的自检,做好自检记录、焊缝标记或者焊缝跟踪记录等工作。
3.1 应根据焊接施工时需用的焊接电流和实际负载持续率,选用焊机。
3.2 每台焊接设备都应有接地装置,并可靠接地。
3.3 焊接设备应处于正常工作状态,安全可靠,仪表应检定合格。
4.1 焊接材料〔焊条、焊丝等应为进货验收合格品。
对材质有怀疑时,应进行复验,合格后才干使用。
4.2 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3 烘干后的焊条应放入100~150℃的保温箱〔筒内,随用随取。
低氢型焊条普通在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5.1 坡口加工材料为碳素钢和碳锰钢〔标准抗拉强度≤540MPa 的坡口可采用冷加工或者热加工方法制备。
碳锰钢〔标准抗拉强度＞540MPa、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法,对影响焊接质量的表面淬硬层,应用冷加工方法去除。
5.2 焊接坡口应符合图样规定。
5.3 焊接坡口应保持平整,不患上有裂纹、分层、夹渣等缺陷。
5.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5 焊接环境焊接环境惟独在满足下列情况时才允许施焊。
a 风速：气体保护焊时≤2m/s,其它焊接方法≤10m/s；b 相对湿度≤90%。
c 焊件温度高于- 10℃。
5.6 预热对碳钢和低合金钢, 当焊件温度低于0℃时,应在始焊处 100mm 宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下钢号 20〔Q235-A 16Mn〔Q345厚度〔mm ≤ 30 ~ 38 ~ ＞64 ≤ 30 ~ 38 ~ ＞6430 38 64 30 38 64预热温度〔℃ ≥ ≥50 ≥ 100 ≥ ≥ ≥80 ≥ 120 ≥采取局部预热时,预热的范围为焊缝两侧各不小于焊件厚度的 3 倍,且不小于100mm 。

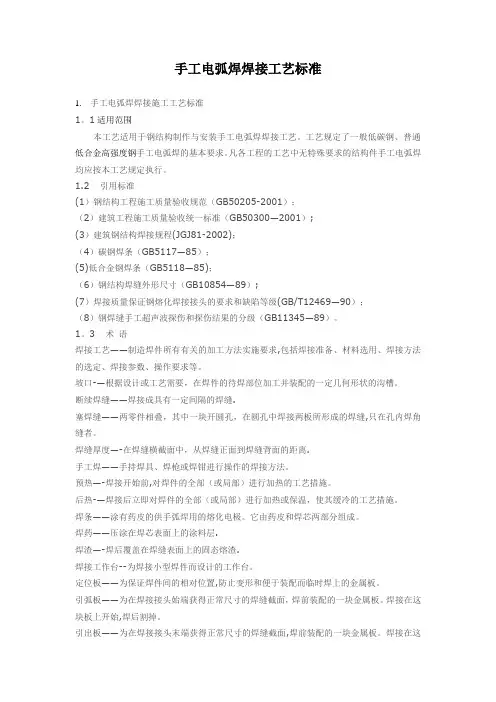

手工电弧焊焊接工艺标准
手工电弧焊焊接工艺标准1.手工电弧焊焊接施工工艺标准1。
1适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。
1.2 引用标准(1）钢结构工程施工质量验收规范（GB50205-2001）；（2）建筑工程施工质量验收统一标准（GB50300—2001）;(3）建筑钢结构焊接规程(JGJ81-2002)；（4）碳钢焊条（GB5117—85）；(5)低合金钢焊条（GB5118—85)；（6）钢结构焊缝外形尺寸（GB10854—89）;(7）焊接质量保证钢熔化焊接接头的要求和缺陷等级(GB/T12469—90）；（8）钢焊缝手工超声波探伤和探伤结果的分级（GB11345—89）。
1。
3 术语焊接工艺——制造焊件所有有关的加工方法实施要求,包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口-—根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝.塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝,只在孔内焊角缝者。
焊缝厚度—-在焊缝横截面中，从焊缝正面到焊缝背面的距离.手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热—-焊接开始前,对焊件的全部（或局部）进行加热的工艺措施。
后热-—焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层.焊渣—-焊后覆盖在焊缝表面上的固态熔渣.焊接工作台--为焊接小型焊件而设计的工作台。
定位板——为保证焊件间的相对位置,防止变形和便于装配而临时焊上的金属板。
引弧板——为在焊接接头始端获得正常尺寸的焊缝截面，焊前装配的一块金属板。
焊接在这块板上开始,焊后割掉。
焊接工艺规范
焊接工艺规范焊接工艺规范1、范围本标准规定了焊接工艺的技术要求。
2、人员资格2.1焊工必须经专门的理论学习和实际操作培训，经考试合格取得有关部门颁发证书，方可担任焊接工作。
2.2对中断焊接工作六个月以上的焊工，必须重新考核。
2.3焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。
2.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。
3、焊接设备3.1应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。
3.2每台焊接设备都应有接地装置，并可靠接地。
3.3焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。
4、焊接材料4.1焊接材料（焊条、焊丝等）应为进货验收合格品。
对材质有怀疑时，应进行复验，合格后才能使用。
4.2焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。
低氢型焊条一般在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5、焊前准备5.1坡口加工5.1.1材料为碳素钢和碳锰钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。
5.1.2碳锰钢（标准抗拉强度＞540MPa）、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法，对影响焊接质量的表面淬硬层，应用冷加工方法去除。
5.2焊接坡口应符合图样规定。
5.3焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
5.4焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5焊接环境焊接环境只有在满足下列情况时才允许施焊。
a）风速：气体保护焊时≤2m/s，其它焊接方法≤10m/s；b）相对湿度≤90%。
c）焊件温度高于-10℃。
5.6预热5.6.1对碳钢和低合金钢，当焊件温度低于0℃时，应在始焊处100mm宽度范围内预热至15℃以上。
焊接国家标准总汇
焊接国家标准总汇一、引言焊接是一种常见的金属连接方式，广泛应用于各个行业中。
为了确保焊接质量和安全性，各国都制定了一系列的焊接国家标准。
本文将总结和介绍焊接相关的国家标准，为读者提供一个全面了解焊接标准的参考。
二、焊接材料标准1. 焊接电极和焊丝标准焊接电极和焊丝作为焊接过程中的重要材料，其质量和性能直接影响焊接接头的质量。
各国都发布了相应的标准来规范焊接电极和焊丝的制造和使用。
2. 焊接材料化学成分和机械性能标准焊接过程中所使用的金属材料需要符合一定的化学成分和机械性能标准，以确保焊接接头的牢固性和耐久性。
各国通过发布相应的标准来规范焊接材料的选择和使用。
三、焊接工艺标准1. 焊接方法标准不同的焊接方法适用于不同的工件和材料，各国发布了相应的标准来规范不同焊接方法的适用范围、操作步骤和工艺要求。
2. 焊接接头标准焊接接头的结构和形式对焊接质量有重要影响。
各国发布了相应的标准来规范不同类型的焊接接头的设计、制造和检验要求。
四、焊接质量评定标准1. 焊接缺陷标准焊接过程中可能发生各种缺陷，如焊缝气孔、夹渣、裂纹等。
各国发布了相应的标准来规范焊接缺陷的分类、评定和处理方法。
2. 焊接接头强度标准焊接接头的强度是评价焊接质量的重要指标之一。
各国发布了相应的标准来规范焊接接头的强度试验方法和评价标准。
五、焊接质量控制标准1. 焊接前准备标准焊接前的准备工作对焊接接头的质量起着至关重要的作用。
各国发布了相应的标准来规范焊前准备的要求，包括清洁度、表面预处理等。
2. 焊接过程控制标准焊接过程中的控制对焊接接头的质量和性能有很大影响。
各国发布了相应的标准来规范焊接参数的选择、操作工艺的控制以及焊接过程中的监测要求。
3. 焊后热处理标准对于某些焊接接头，焊后热处理可以提高其强度和耐久性。
各国发布了相应的标准来规范焊后热处理的方法和过程。
六、结论焊接国家标准的制定和遵守对于保障焊接接头的质量和安全具有重要意义。
本文总结了焊接材料、工艺、质量评定和质量控制等方面的国家标准，希望对读者了解和遵守相关标准提供参考，并在实际焊接工作中得到应用。
钢结构焊接施工工艺标准规范标准
钢结构焊接施工工艺标准规范标准2.焊接工艺流程在进行焊接工艺流程之前，必须进行焊接安全设施的准备和检查。
同时，要确保焊接设施和焊接材料的准备工作已完成。
在进行焊接前，需要安装引弧板和出板，并进行坡口检查和表面清理。
预热是焊接前必要的步骤，而焊接完成后，还需要进行焊后处理和记录。
焊缝外观及UT检查也是必须的步骤，最后进行修整再检查，并记录预热温度。
在整个焊接过程中，需要进行焊接电流调整和焊道清理，以确保焊接质量。
最后，进行自检和返修再检查，并对焊接场所进行清理和转移。
3.焊接施工工艺及技术措施在进行焊前准备时，需要搭设良好的操作脚手平台，确保平台高度和宽度适合焊工操作。
同时，应该考虑防风措施，以确保焊接过程中的安全。
对于CO2气体保护焊，需要考虑焊枪线较短的情况，因此可以将焊机和送丝机置于操作平台上。
操作平台是专门为节点焊接而设计的，具体细节请参见安全设施一节。
焊工需要准备一些必要的工具，例如凿子、焊工专用榔头、刷子以及砂轮机等。
焊把线应该绝缘良好，如果有破损处，需要用绝缘布包裹好，以免在拖拉焊把线时与母材打火。
在进行正式焊接之前，焊接设备应该接线正确、调试好，并进行试焊，将电压、电流调至合适的范围。
检查坡口装配质量，应该去除坡口区域的氧化皮、水分、油污等影响焊缝质量的杂质。
如果坡口是用氧-乙炔切割过，还应该用砂轮机进行打磨，直到露出金属光泽。
根据钢材化学成分、力学性能，对于Q345C级钢的焊材选配，可以参考表1.预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。
预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。
根据母材性能和以往的工程施工经验，对于Q345钢材，40～60mm的板厚，预热温度应为80～100℃左右；60～80mm的板厚，预热温度应为120℃。
焊接工艺标准
焊接工艺标准1一般规定1.焊工必须经考试合格并取得合格证书，分配焊工必须在其考试合格项目及其认可范围内施焊。
2. 施焊完成后，焊工必须在规定的位置大下钢印。
3. 设计要求的全熔透的一、二级焊缝应采用超声波进行内部缺陷的检验。
4. 引弧应在旱道处，不得擦伤母材。
5. T形接头、十字接头、交接接头等要求熔透的对接和角对接组合焊缝，其焊角尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘板的焊脚尺寸为t/2，且不应大于10mm。
焊脚尺寸的允许偏差为0～4mm。
6. 焊接时起落弧点距焊缝端部宜大于10mm，弧坑应填满。
7. 焊缝观感应达到：外形均匀，成形好，焊道与焊道，焊道与基本金属间过渡交平滑，焊渣和飞溅物清除干净。
焊缝表面不得有纹裂、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩分等缺陷。
焊缝金属与母材间应过渡平缓。
2材料的规定1. 钢材应符合下列要求:1）清除待焊处表面的水、氧化皮、锈、油漆2）焊接坡口边缘上钢材的夹层缺陷长度超过25mm时，应采用无损探伤检测其深度，如深度不大于6mm，应用机械方法清除；如深度大于6mm，应用机械方法清除后填满。
2. 焊接材料应符合下列要求：1）焊条、焊丝、焊剂和熔嘴应存放在干燥、通风良好的地2）焊条、熔嘴、焊剂和药芯焊丝在使用前必须按产品说明书或按下面规定使用：酸性和碱性焊条烘焙条件注：焊条在使用过程中反复烘焙次数不得超过3次焊剂的烘焙3）低氢焊条烘干温度为350～380摄氏度保存时间为1.5～2小时，烘干后应缓冷放置与110～120摄氏度的保温箱中存放，待使用；使用时应置于保温筒中，烘干后的低氢型焊条在常温下放置时间超过3小时应重新烘干；焊条重复烘干次数不宜超过两次，受潮的焊条不应使用。
4）实芯焊丝及熔嘴导管应无油污、锈蚀、镀铜层应完好无损。
5）栓钉成品的质量要求，应无有害的邹皮、毛刺、裂纹、扭弯、锈蚀等；保护瓷环的尺寸公差，应能保证与同规格焊钉的互换性。
焊接工艺规范
焊接工艺规范一、引言焊接是一种常见的金属连接方法，广泛应用于工业领域。
为了确保焊接连接的质量和稳定性，制定了一系列焊接工艺规范。
本文将介绍焊接工艺规范的基本原则、常见焊接方法和相关要求。
二、焊接工艺规范的基本原则1. 安全性原则：焊接作业必须符合安全操作规范，作业人员必须具备相应的焊接技能，并佩戴必要的个人防护设备。
2. 质量控制原则：焊接作业必须符合质量管理要求，包括材料选择、设备调试、焊接参数设定等方面的控制。
3. 符合标准原则：焊接工艺必须符合相关的国家标准和技术规范，确保焊接连接的质量和安全性。
三、常见焊接方法及相关要求1. 电弧焊电弧焊是最常见的焊接方法之一。
在电弧焊作业中，应注意以下要求：（1）选择适当的电极和焊接材料，确保焊接质量。
（2）控制焊接电流和电压，以保持焊接速度和熔深的合理比例。
（3）控制电弧稳定，避免产生气孔、熔核不均匀等缺陷。
2. 气体保护焊气体保护焊包括氩弧焊、氩气保护焊等。
在气体保护焊作业中，应注意以下要求：（1）选择适当的保护气体和焊丝，以保证焊缝的质量和外观。
（2）控制气体流量和气压，确保焊接过程中保持良好的气体保护环境。
（3）合理控制焊接速度和电流，以避免产生焊缝裂纹、气孔等焊接缺陷。
3. 焊接材料的选择和预处理焊接材料的选择和预处理对焊接质量起着重要作用。
在焊接作业中，应注意以下要求：（1）选择合适的焊材，确保焊接接头的强度和可靠性。
（2）对焊接材料进行预处理，包括去除氧化膜、减少杂质等。
（3）根据材料的特性和要求，进行适当的热处理和退火处理。
四、焊接工艺规范的质量控制为了确保焊接质量，需要进行焊接工艺规范的质量控制。
以下是一些常见的质量控制措施：1. 焊接过程参数的控制：控制电流、电压、焊接速度等参数，以保证焊接质量的稳定性和一致性。
2. 检测和评估：使用相关的检测手段，如X射线检测、超声波检测等，对焊接接头进行检测和评估。
3. 质量记录和文件管理：建立焊接质量记录和文件，包括焊接参数、焊接材料、检测报告等，以备后续参考和追溯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.0 应用范围
此标准是对于所有铜焊和锡焊接头的最低质量要求。
此标准的目的是标准化从事铜焊和锡焊人员检查接头的证明，同时也是负责质量检验人员拒收不合格部件的标准。
2.0 接头分类
2.1 分类：根据ANSI/AWS C
3.4-90 所有现在完成的接头都将被认定为B级。
A级接头需要超声波或者X射线检查，而且将来某一天可能会需要。
目前对于B级的接头，公司不要求上述的任何测试。
对于其它的检验标准基本上都将适用于B级接头。
2.2 B级接头：ANSI/AWS C
3.4-90 认为一个B级接头将能承受中等适度的干扰或低的无循环维修压力。
由于接头而导致的设备失效可能导致出现一个生命受到威胁的情况，或产生很高的压力。
3.0 可适用的文档
下面提到得文档将组成标准的一部分。
其中指定了所有关于金属填充物的选择，检验，质保和工艺的标准。
(1)锡焊和铜焊的培训手册
(2)机械工艺标准，制冷部分
(3)机械工艺标准，铅管品制造部分
(4)漏洞检测程序
3 / 8焊接工艺标准 4.0 操作规范
5.0 质量保证措施
5.1 检验责任：一个受过认证的锡焊/铜焊指导员将负责检验和对一个要获得认证的锡焊工/铜焊工所做的接头进行分级。
除非有另外的指定，由进行锡焊/铜焊的区域负责检验在5.2节中指定检验标准的那部分零件或由质量部特别规定检验标准的那部分零件。
5.2 接受标准：以下是对于锡焊和铜焊接头的非破坏性检验的最低标准。
a. 在被实施区域不允许有裂缝和针孔。
实施区域等于4倍的管壁厚度
（多数情况为1/8”）
b.填充金属形成的一个完整的环应该延展至整个接头外部的周围。
c.填充金属要完全填满管子与配件之间的缝隙和杯状物与杯状物的边缘之间的缝
隙。
不可接受
d.整个接头的周围要足够的湿润，切角小于90度是不能被接受的。
不可接受可以接受
e.将接头清理干净，并且清除所有可见的杂物。
f.所有的管子/配件要插入到杯状物足够深的地方。
g.由于没有充分净化而形成的内部污点是不可接受的。
h.由于过热而导致的基质金属材料熔化是不可接受的。
i.象有颗粒纹理或有未熔化的填充物这样的“冷”锡焊接头是不可接受的。
j.所有铜焊和锡焊的接头应没有漏洞。
漏洞检测应根据Firm Electron漏洞测试程序的要求。
5.3 接受标准：以下是对于以锡焊/铜焊认证为目的而做的锡焊和铜焊的接头的破坏性检验的最低接受标准。
对于在整个内部完全渗透的接头将不需要破坏性分析。
a. 当空隙总量占接头总表面积30%的时候，接头认为是不能被接受的。
b. 当一个空隙或几个空隙的延展超过沿任何单一路径从杯状物的顶部到底部之间距
离30%的时候，接头认为是不能被接受的。
首选–渗透好,
填充物的量适当
可以接受–填充物的量适当
不可接受–填充物超量
6 / 8焊接工艺标准REV: 01
首选–渗透好,
填充物的量适当
可以接受–填充物的量适当
不可接受–填充物超量
7 / 8焊接工艺标准REV: 01
首选–渗透好,
填充物的量适当
可以接受–填充物的量适当
不可接受–填充物超量
8 / 8焊接工艺标准REV: 01。
