光力电学作图题巩固训练
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
中考物理：力、光、电学作图复习
解：两个声控开关串联会相互影响，只有都 闭合时灯才发光；两个声控开关并联会互不 影响，可以独立控制灯的亮灭，根据“为确 保行人不管从哪端进人，灯泡都能接通电源 发光”，所以两开关应并联，如下图所示：
用笔画线将图中的带保险丝的三孔插座和 开关、螺口灯泡等未接好的元件的导线连 接好。
解：（1）三孔插座的上面的孔接地线， 左孔接入零线．如图． （2）火线首先进入开关，然后接入灯尾 中心的金属块，零线直接接入螺旋套．如 图．
解：根据右手螺旋定则，大拇指所指的方向为螺 线管内部的磁场方向，四指弯曲方向为电流的绕 行方向，知电流从电源的左端流出．螺旋管内部 的磁场方向水平向右，所以小磁针右端表示N极， 左端表示S极．螺线管等效为条形磁铁，知螺线 管右端为N极，左端为S极．
如图所示是通电螺线管和条形磁体间相互作 用的示意图。请你在图中标出； （1）通电螺线管的N极；（2）磁感线的方 向；（3）电源的正、负极。
（3）由于∠AOB=130°，所以 ∠AON=65°．ON垂直于MM′，所以 ∠AOM=25°，所以平面镜MM′与水 平线OC的夹角
∠COM=∠AOM+∠AOC=40°+25°=65°
放置才能使太阳光照亮竖直的井底．
平面镜前有一点光源S， S发出的一束光线 被平面镜反射后经过A点，请作出该光线的 光路图．
如图6所示，木块A与平板小车一起在 水平桌面上向左匀速运动,当小车受外力作 用突然减速时，木块随即在小车的平板上 滑行。请在图中用带箭头的线段标出木块 滑行的方向，并画出木块滑行过程中的受 力示意图
如图7所示的A物体处于静止状态， 请画出A在水平方向的受力示意图
如图8所示，图甲是某人沿斜坡滑雪的示 意图，请在图乙中画出该人所受重力G、 弹力N和阻力f的示意图

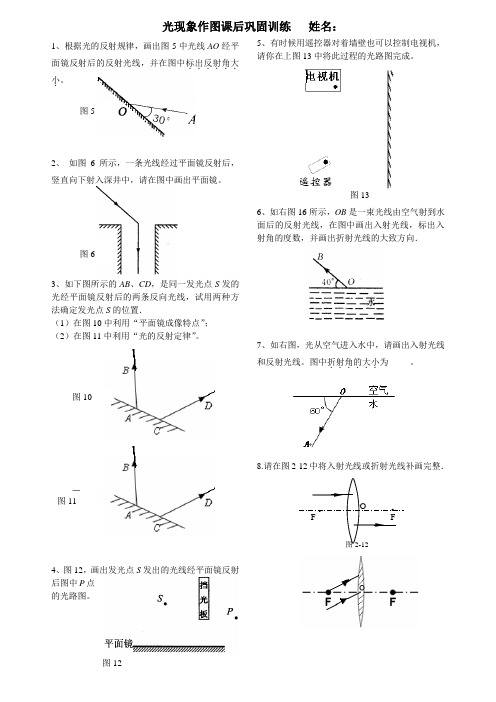

二、光课后巩固练习(作图)
图13 图12 1、根据光的反射规律，画出图5中光线AO 经平面镜反射后的反射光线，并在图中标出反射角大．．．．．．小．。
2、 如图6所示，一条光线经过平面镜反射后，竖直向下射入深井中，请在图中画出平面镜。
3、如下图所示的AB 、CD ，是同一发光点S 发的光经平面镜反射后的两条反向光线，试用两种方法确定发光点S 的位置．（1）在图10中利用“平面镜成像特点”； （2）在图11中利用“光的反射定律”。
4、图12，画出发光点S 发出的光线经平面镜反射后图中P 点的光路图。
5、有时候用遥控器对着墙壁也可以控制电视机， 请你在上图13中将此过程的光路图完成。
6、如右图16所示，OB 是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．7、如右图，光从空气进入水中，请画出入射光线和反射光线。
图中折射角的大小．．．．．．为_____。
8.请在图2-12中将入射光线或折射光线补画完整．图5图6 图10 图11光现象作图课后巩固训练 姓名：9、右图18是学校物理小组的同学根据“光从空气斜射入水中发生折射”的实验现象所描绘的草图，但图的方向放乱了。
请你帮他们找出：哪条是入射光线？哪条是折射光线？哪一边是水？（注：PQ 为法线，答案要求标在图上）五、中考题训练（08年中考题）18．(2分)图14所示的a 、b 是经平面镜反射后的反射光线,画出对应的入射光线.（09年中考）19.如图15所示水面上方有一发光点A 1,水中另有一发光点A 2.人在空气中看到A 2在水中的位置就是A 1在水中像的位置.画出。
(1)A 1发出的光经水面反射进入人眼的光路图 (2)A 2发出的光进入人眼的光路图（10年中考）（2）画出图19中入射光线经平面镜反射后的光线.（3）根据图20中经透镜折射后的光线画出入射光线.（11年中考题）19．如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．（06年中考）18（1）（2分）根据光的反射规律，画出图12中光线AO 经平面镜反射后的反射光线， 并在图中标出反射角大小；（2）（ l 分）画出图13中的光线AB 经过凸透镜后的径迹．图18图15A 1A 2水 空气。
2024年中考物理专题训练——电学作图
6．如图所示，请按要求连接实物图。要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。
7．把电路连接完整，要求：两灯并联，电压表测量灯L1两端的电压。
8．在虚线框内连接上滑动变阻器，在A、B、C三点中选择两点连入电压表。要求：闭合开关后，滑片向左移动时，电流表示数变小，但电压表示数不变。
2024年中考物理专题训练——电学作图
1．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。
2．小明和小华一起探究电流与电阻的关系。请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电阻减小。
6． 。
【详解】开关控制整个电路，开关接在干路中；电流表测灯泡L的电流，电流表可选用小量程与灯泡串联；电压表测灯泡L的电压，电源电压为3V，故电压表选用小量程与灯泡并联；滑动变阻器滑片向右移动，灯泡L变亮，即电流变大电阻变小，故滑动变阻器右下接线柱连入电路中与灯泡串联，如下所示：
。
7．
【详解】两灯并联，电压表测量灯L1两端的电压，因电源电压为3V，故电压表选用小量程与灯L1并联，如下图所示：
同理，可以先确定最上边的圈中填入“×”，如下图所示
先确定中间圈中填入“×”，如下图所示
18．
【详解】移动滑动变阻器的滑片P，小灯L变亮时，说明滑动变阻器与灯泡串联；电流表示数变大，电压表示数变小由电路图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片P，小灯L变亮时，根据串联分压原理可知，灯泡两端的电压变大；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，故电压表应并联在变阻器两端，即右侧的位置应该是电流表，故左侧的位置应该是电源；由电流的方向可知，电源的正极朝下。如图所示
【衡水初中】人教版物理中考冲刺：电学作图专题(基础)巩固练习(推荐).doc
【巩固练习】1、根据实物图，画出电路图。
2、在探究活动中，小明连好了一个实物电路如图所示，请你帮他在右边方框内画出这个电路的电路图。
3、请按图所示的实物连接，画出相对应的电路图。
4、在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。
5、如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。
请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
6、如图所示，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
7、按要求把如图的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。
8、请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定。
9、火车车厢里有两间厕所，只有当两间厕所的门都关上时（门的插销相当于一个电键），“厕所有人”指示牌内的小灯才会发光，提醒乘客。
根据上述要求，连接图中的各元件符号。
10、目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载。
小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置。
当车辆超重时，信号灯就发光。
请你在图中为他连接好电路。
【答案与解析】1、【答案与解析】从正极开始分支，一支经灯泡L2，另一支经开关K和灯泡L1，两支电流汇合后回到负极，如图所示：2、【答案与解析】电源、开关、灯泡组成并联电路，开关控制干路，如图：3、【答案】4、【答案】5、【答案】【解析】根据电源的正负极，可以确定电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的S极将靠近螺线管的N极，小磁针的N极将远离螺线管的N极，而向右转动。
光现象作图+专题练习-+2024-2025学年人教版物理八年级上册
光现象作图
光的直线传播作图
1．[物理观念]如图是两根标杆及它们在灯光下的影子，请在图中画出灯的位置(用点P表示).
第1题图
2．如图所示，点S表示太阳，AB箭头表示小鸟，请画出在阳光下飞行的小鸟在地面上的影子A'B'.
第2题图
光的反射作图
3．(2023·来宾兴安区期中)请在图中画出对应的入射光线并标出入射角.
第3题图
4．[物理学与日常生活]自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射后的反射光线.
第4题图
平面镜成像作图
5．如图所示，请根据平面镜成像的特点，画出物体MN的像M'N'.
6．女孩到鞋店去买鞋，如图是她站在平面镜前试鞋的情景.请画出女孩的眼睛A点看到鞋面B点在平面镜中所成像的光路图.
第6题图
7．如图所示，发光点S位于一个平面镜前，S'是发光点在平面镜中的像，试作出平面镜和入射光线SO的反射光线.
第7题图
光的折射作图
8．(2023·贵港潭塘区期末)如图是一条经水面反射后的光线，请在图中画出其入射光线的准确方向及对应的折射光线的大致方向.
9．(2023·本溪)小明将两个大小相同的红、蓝环粘在一起形成“8”字.手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示.请在图乙中作出：
(1)红环最上端A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请完成从C点看到B点的光路.。
中考物理复习《电学作图》专项提升训练(附答案)
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
中考物理复习《电学作图》专项提升训练(附答案)
学校:___________班级：___________姓名：___________考号：___________
一、作图题
1．根据下面的实物电路在右边的方框内画出相应的电路图。
2．根据图标出的电流方向，请在图中的两个虚线框内画出“电源”和“电流表”的符号，并满足当开关都闭合时两灯正常工作的条件。
7．在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求开关S闭合后；（a）电流方向如图所示；（b）滑动变阻器和小灯泡L串联．
8．在题图方框中画出对应的电路图完成下列作图。
9．依据下面的实物连接，画出对应的电路图。
10．根据电路图连接实物电路。
11．请根据如图所示的实物图，在虚线框中画出对应的电路图。
12．如图所示，标出通电螺线管的N、S极。
13．如图是“探究电流产生的热量与什么因素有关”的实验装置，请画出与之对应的电路图。
14．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键S闭合时，灯L1、L2都发光，且电流表的示数不变．
15．将图中的元件用笔画线连接起来，要求小灯泡L1与L2并联，电流表A1测量干路电流，电流表A2测量小灯泡L2的电流。
3．请你根据图所示的实物完整，要求：两灯并联，电压表测量灯L1两端的电压。
5．如图所示，根据图甲所示的实物图，在图乙的虚线框内画出对应的电路图。
6．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．如果其中一只坏了，另一只也能亮，请你把猫体内的电路图画在方框内．
初中物理作图(光力电)
光学作图1、在图中在图中画出入射光线AO经平面镜后的反射光线，并标明反射角的度数．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置。
3、在图中画出入射光线AO的反射光线，并标出反射角和入射角的度数。
4、如图所示，作出入射光线AO经平面镜反射后的反射光线OB，并标出反射角的度数。
5、室内一盏电灯通过墙上的两个小洞，透过两条细小光束，如图所示。
请根据光束的方向确定室内电灯的位置S。
6、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。
7、小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.图中已标出了反射光线和入射光线，请在图中画出平面镜的位置，并保留作图痕8、如图，P为平放的平面镜上方的一块挡板，BA、DC为挡板左侧一点光源S发出的光经平面镜反射后的两条反射光线，试作出点光源S的位置。
9、由于光的直线传播，人通过一个小窗口能看到的范围是有限的，请在图甲中用作图的方法，表示人眼10、（2）画出图乙中入射光线AO的反射光线，并标出反射角（用字母β表示）。
11、如图，S是发光点，MN是平面镜，请作出由S发出的经平面镜反射后过A点的光线．12、如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置。
并完成反射光路图。
13、如上图乙所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b 方向入射到平面镜S1上。
试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）。
14、如图1所示，可以利用不同的光学元件来改变入射光线OA的传播方向。
请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）15、画出下图中人眼通过平面镜M看到桌底下球的光路。
文档：中考冲刺：光学作图专题(提高)巩固练习
【巩固练习】1、如图所示AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。
2、在如图甲中，AO、BO/为点光源S射向平面镜的两条入射光线。
请在图中标出点光源S和像点S/的位置并画出光路图。
3、在图中做出人看到球的光路图。
4、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。
(要求留下作图痕迹)5、图中，画出了光通过透镜前后的方向。
在图（a）、(b)中填上适当类型的透镜。
6、根据平面镜成像特点，在图中画出物体AB所成的像。
7、如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。
请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。
8、如图所示，在图中填上不同的镜子。
9、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）10、画出图中光的大致传播方向，（已知水面与凸透镜主轴重合）【答案与解析】1、【答案】【解析】根据光的直线传播先寻找看不到C点的范围，再找看不到D的范围，两个范围的公共部分就是所求区域。
2、【答案】【解析】根据平面镜的成像规律可以发现：像点与物点关于镜面对称，所有反射光线的反向延长线都通过虚像点。
这样将AO、BO反向延长即可找到物点S，作出S关于镜面的对称点S/，即为像点，最后连接OS/、O/S/就可以得到两条反射光线，如图乙。
3、【答案与解析】作出球关于镜面的对称图，即为它的像，连接像与人眼，交镜面于一点O，即为入射点。
再完成光路，如图所示。
4、【答案与解析】首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点。
故答案为：5、【答案与解析】（a）图中是使从焦点发出的光变得平行，应填一个凸透镜；（b）图中是使平行光线变得发散，应填一个凹透镜。
初中光、力、电作图方法及训练
作图方法及训练一、光学作图1．反射光路作图：用虚线将法线画出，确定入射角(或反射角)，根据两角相等的关系做出反射光线(或入射光线)。
2．确定平面镜位置作图：先画出入射光线与反射光线夹角的平分线即是法线，然后过角的顶点画法线的垂线，即为平面镜的位置。
3．根据光的反射规律作图步骤：(1)如图K3－2所示，从光点S引出两条入射光线，射到平面镜上。
(2)作出两条入射光线的法线。
(3)根据反射定律(反射角等于入射角)作出反射光线。
(4)作出反射光线的反向延长线(用虚线画出)，交点为像点。
4．根据平面镜成像规律作图步骤：(1)如图K3－3所示，过S点向平面镜作垂线(用虚线画出)。
(2)截取S′点，使S′点到镜面的距离等于S到镜面的距离。
画出像点S′点(虚像用虚线画)。
5．折射光路作图：用虚线将法线画出，确定入射角(或折射角)，根据“气大其他小”的关系做出折射光线(或入射光线)。
6．折射成像作图：步骤：(1)如图K3－5所示，从光点S引出两条光线，射到界面上。
(2)作出两条入射光线的法线。
(3)根据折射定律，光线由水中斜射入空气中时折射光线远离法线，作出折射光线。
(4)作出折射光线的反向延长线(用虚线画出)，交点为像点7．凸透镜的三条特殊光线(如图K3－8所示)(1)平行于主光轴的光线①经过凸透镜折射后过焦点。
(2)经过焦点的光线②经过凸透镜折射后平行于主光轴射出。
(3)经过光心的光线③传播方向不变。
8．凹透镜的三条特殊光线(如图K3－9所示)(1)平行于主光轴的光线①经过凹透镜折射后的光线反向延长线过焦点。
(2)延长线过凹透镜另一侧焦点的光线②经凹透镜折射后平行于主光轴射出。
(3)经过光心的光线③传播方向不变。
①如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．②A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．③如图所示，发光点S发出的某光线经平面镜发射后，发射光线恰好经过A点，请在图中画出这条光线．④如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．⑤如图中的OB是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数，并画出折射光线的大致方向．⑥如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线．⑦在如图中，画出通过透镜的折射光线．⑧据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图．⑨请根据远视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成矫正后光路图二、力学作图1.力的示意图的画法：一定物——确定受力物体，一般用长方形表示；二找点——找出力的作用点，一般是物体的几何中心；三画线——过力的作用点沿力的方向画出一段线段；四标箭头——在线段的终点标出箭头代表力的方向。
