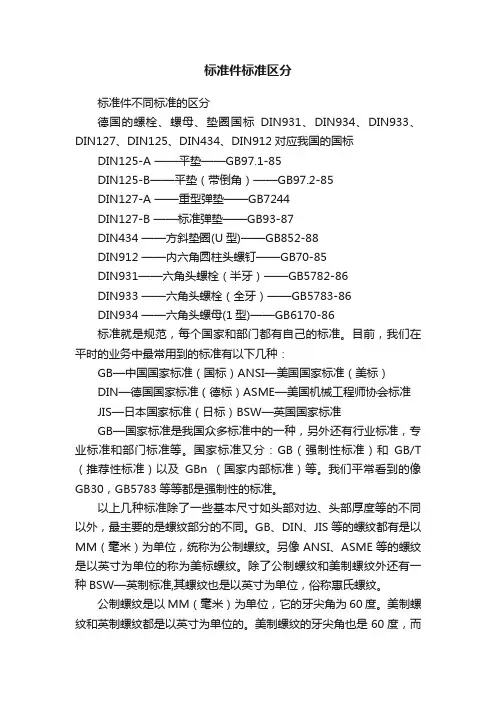

标准件标准区分标准件不同标准的区分德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标DIN125-A ——平垫——GB97.1-85DIN125-B——平垫（带倒角）——GB97.2-85DIN127-A ——重型弹垫——GB7244DIN127-B ——标准弹垫——GB93-87DIN434 ——方斜垫圈(U型)——GB852-88DIN912 ——内六角圆柱头螺钉——GB70-85DIN931——六角头螺栓（半牙）——GB5782-86DIN933 ——六角头螺栓（全牙）——GB5783-86DIN934 ——六角头螺母(1型)——GB6170-86标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T （推荐性标准）以及GBn （国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
螺栓螺母标准件规格
螺栓
22d
22d LL
00..77dd
0.08.d8d
00..155dd
δ1 δ2 a
h
m
L
通过螺栓轴线剖切螺栓、 螺母、垫圈按不剖画
相邻的不接触的表 面画两条线 不同的零件剖面线 要不一致 相邻的接触的表面 只画一条线
图7-21 螺栓连接的画法(续)
（二）螺柱连接
图7-22 螺柱连接的画法
螺柱用于被连接 件之一较厚或不 允许钻成通孔的 情况。用于旋入 被连接零件螺纹 孔内的一端称为 旋入端，与螺母 连接的一端则称 为紧固端。
Tr32×6－ 7H 公称直径为32mm,螺距6mm的单线右旋梯形内螺纹； 公差带代为7，中等旋合长度。
⑶ 管螺纹
螺纹特征代号 尺寸代号 公差等级代号 — 旋向
G1A－LH 管螺纹外螺纹，A级，左旋，尺寸代号为1。
G1 管螺纹内螺纹，右旋，尺寸代号为1。 RC2 锥管螺纹内螺纹，右旋，尺寸代号为2。 R2 锥管螺纹外螺纹，右旋，尺寸代号为2。 Rp3－LH 圆柱内螺纹，左旋，尺寸代号为3。
圆柱销
圆锥销
图7-27 销联接
开口销
(一)销的种类和标记
销的简图和简化标记
名称及标准编号
简图
圆柱销
GB/T 119。1－ 2000
圆锥销 GB/T 117－2000
标记示例 销 GB/T 119。1 10×60
销 GB/T 117 10×60
开口销 GB/T 91－2000
销 GB/T 91 8×45
2. 螺纹的规定标注
特征代号 公称直径 导程（P螺距）
旋向 — 公差代号 — 旋合长度代号
⑴ 普通螺纹(粗牙普通螺纹、细牙普通螺纹)
标准件标准区分
标准件不同标准的区分
德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标
DIN125-A ——平垫——GB97.1-85
DIN125-B——平垫（带倒角）——GB97.2-85
DIN127-A ——重型弹垫——GB7244
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。
标准就是规范，每个国家和部门都有自己的标准。目前，我们在平时的业务中最常用到的标准有以下几种：
GB—中国国家标准（国标）ANSI—美国国家标准（美标）
DIN—德国国家标准（德标）ASME—美国机械工程师协会标准
JIS—日本国家标准（日标）BSW—英国国家标准
GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。我们平常看到的像GB30，GB5783等等都是强制性的标准。
常用标准件
常用标准件订正版１通用国标螺钉、螺栓、螺帽、弹垫、平垫按国标尺寸加工。
２特别用途的螺钉、螺栓、螺母，如：皇冠螺钉、弹性螺母、安全螺钉，按技术部要求加工。
３压、胀铆螺母、螺钉、拉铆螺母等按此标准生产，未注尺寸按PEM 标准进行生产。
3.1 小头拉铆螺母（Ⅰ型）所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0＋D2 D i h14 D is15 L SM3 M3 φφφSM4 M4 φφφSM5 M5 φφφ3.2 小头拉铆螺母 (Ⅱ )铆接后情况所有资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0＋ D 2 Di h14Kis15 LSCM3 M3 φ 5 φ 5 φ 5 SCM4 M4 φ 6 φ 6 φ 6 SCM5 M5 φ 7 φ 7 φ 73.3 沉头拉铆螺母铆接后情况所有铆接后情况所有资料: 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0D i h14 K is15 L is15＋DCM3 M3 φ5 φ 5 φ8CM4 M4 φ6 φ 6 φ8CM5 M5 φ7 φ 7 φ 103.4 六角平头拉铆螺母所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌型号规格 D 资料厚度Ｓ铆后参照长度ＨＤ0＋0.1 母孔直径 D i h14 D is15 LDHM4 M4 φ6 φ6 φ 9HM5 M5 φ7 φ7 φ 103.5 平头拉铆螺母所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度ＨＤ0＋0.1 母孔D i h14 D is15 L直径DFM3 M3 φ5 φ 5 φ8 FM4 M4 φ6 φ 6 φ9 FM5 M5 φ7 φ 7 φ 103.6 六角拉铆螺母（AEHS ）六角拉铆螺母螺纹规格螺母编号合用板厚范围A B C D 板开孔±±NOM. Max. 尺寸M6X1M6X13.7 通孔压铆螺母柱(SO)1资料 :Y12易切削钢2表面淬火，硬度要求 HRC32°3若表面没有作特别说明均为镀彩锌4螺纹为国标公制螺纹d D F L E 底孔尺寸型号规格±Max. A B ±±±当 L 为 10mm 以下时，螺纹为全螺纹合用板厚φφ3-20 SO-M3-1φφ4-20 SO-M3-2SO-M3A φφSO-M4-1φφ4-20 SO-M4-2SO-M5-1φφ4-25 SO-M5-2SO-M6-1φφ10 6-25 SO-M6-2当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm特制螺母当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm5.36.0备注：此标准合用于艾默生及其余企业标准，当华为技术产品图纸中标明压铆螺母柱时，所有尺寸与该标准中 SO-M3-XX 完整同样，当华为技术产品图纸中标明 M3-XX 压铆螺母柱时，则图示中 D 值尺寸为， F 值尺寸为，其余尺寸不变。
标准件对照表
GB1228 钢结构用高强度大六角头螺栓GB12 半圆头方颈螺栓GB13 半圆头带榫螺栓GB14 方颈螺栓GB15389 全牙丝杆GB27 六角绞制孔用螺栓GB29.2 凹穴六角螺栓GB3632 钢结构用扭剪型高强度螺栓连接副GB37 T型槽用螺丝GB801 马车螺栓(方颈螺栓)GB825 吊环螺栓GB5780 外六角螺栓（半牙）4.8级GB5781 外六角螺栓（全牙）4.8级GB5782 外六角螺栓（半牙）8.8级、10.9级GB5783 外六角螺栓（全牙）8.8级、10.9级GB5787 六角法兰螺栓GB897 双头螺丝DIN939GB901 等长双头螺栓U型螺栓、花兰螺栓、化学螺栓、蝶形螺栓材质：Q235碳钢、35#钢、45#钢、35CrMo、40Cr、SUS304不锈钢常用规格：直径M4-56mm，长度10-3000mm表面处理：本色、发黑、兰锌、环保彩锌、普通彩锌、热镀锌、达克罗GB/T 5780-2000 六角头螺栓C级ISO4016：1999 GB/T 5781-2000 六角头螺栓全螺纹C级ISO4018：1999 GB/T 5782-2000 六角头螺栓ISO4014：1999 GB/T 5783-2000 六角头螺栓全螺纹ISO4017：1999 GB/T 5785-2000 六角头螺栓细牙ISO8765：1999 GB/T 5786-2000 六角头螺栓细牙全螺纹ISO8676：1999 GB/T 6170-2000 1 型六角螺母ISO4032：1999GB/T 6171-2000 1 型六角螺母细牙ISO8673：1999GB/T 6172.1-2000 六角薄螺母ISO4035：1999GB/T 6172.2-2000 非金属嵌件六角锁紧薄螺母ISO10511：1997GB/T 6173-2000 六角薄螺母细牙ISO8675：1999GB/T 6174-2000 六角薄螺母无倒角ISO4036：1999GB/T 6175-2000 2 型六角螺母ISO4033：1999GB/T 6176-2000 2 型六角螺母细牙ISO8674：1999GB/T 6177.1-2000 六角法兰面螺母ISO4161：1999GB/T 6177.2-2000 六角法兰面螺母细牙ISO10663：1999GB/T 6182-2000 2型非金属嵌件六角锁紧螺母ISO7041：1997GB/T 6183.1-2000 非金属嵌件六角法兰面锁紧螺母ISO7043：1997GB/T 6183.2-2000 非金属嵌件六角法兰面锁紧螺母细牙ISO12125：1997GB/T 6184-2000 1型全金属六角锁紧螺母ISO7719：1997GB/T 6185.1-2000 2型全金属六角锁紧螺母ISO7042：1997GB/T 6185.2-2000 2型全金属六角锁紧螺母细牙ISO10513：1997GB/T 6186-2000 2型全金属六角锁紧螺母9级ISO7720：1997GB/T 6187.1-2000 全金属六角法兰面锁紧螺母ISO7044：1997GB/T 6187.2-2000 全金属六角法兰面锁紧螺母细牙ISO12126：1997螺栓一般常用的有六角头螺栓、圆柱头内六角螺栓、方头螺栓、T型螺栓、活节螺栓、地脚螺栓。

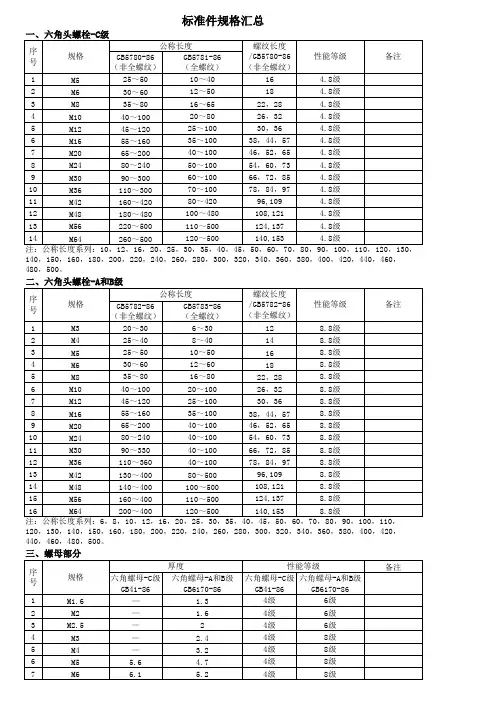

标准件规格汇总
