《建筑构造与识图》 申报院级精品课程汇报材料
2024年建筑识图与构造实训小结
2024年建筑识图与构造实训小结

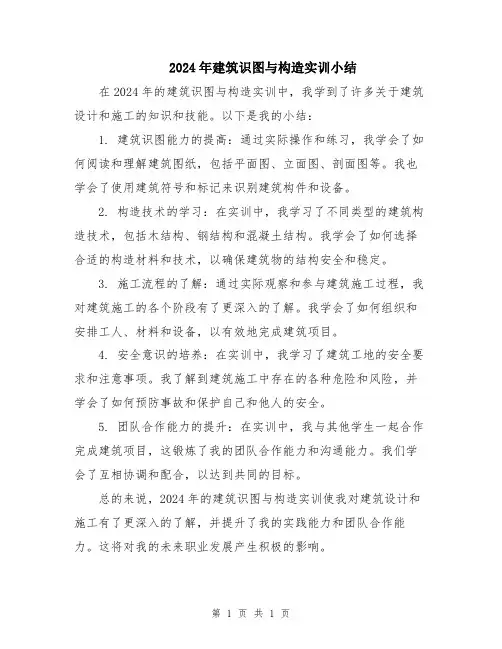

在2024年的建筑识图与构造实训中，我学到了许多关于建筑设计和施工的知识和技能。
以下是我的小结：
1. 建筑识图能力的提高：通过实际操作和练习，我学会了如何阅读和理解建筑图纸，包括平面图、立面图、剖面图等。
我也学会了使用建筑符号和标记来识别建筑构件和设备。
2. 构造技术的学习：在实训中，我学习了不同类型的建筑构造技术，包括木结构、钢结构和混凝土结构。
我学会了如何选择合适的构造材料和技术，以确保建筑物的结构安全和稳定。
3. 施工流程的了解：通过实际观察和参与建筑施工过程，我对建筑施工的各个阶段有了更深入的了解。
我学会了如何组织和安排工人、材料和设备，以有效地完成建筑项目。
4. 安全意识的培养：在实训中，我学习了建筑工地的安全要求和注意事项。
我了解到建筑施工中存在的各种危险和风险，并学会了如何预防事故和保护自己和他人的安全。
5. 团队合作能力的提升：在实训中，我与其他学生一起合作完成建筑项目，这锻炼了我的团队合作能力和沟通能力。
我们学会了互相协调和配合，以达到共同的目标。
总的来说，2024年的建筑识图与构造实训使我对建筑设计和施工有了更深入的了解，并提升了我的实践能力和团队合作能力。
这将对我的未来职业发展产生积极的影响。
第 1 页共 1 页。
建筑构造与识图实训报告 (2)

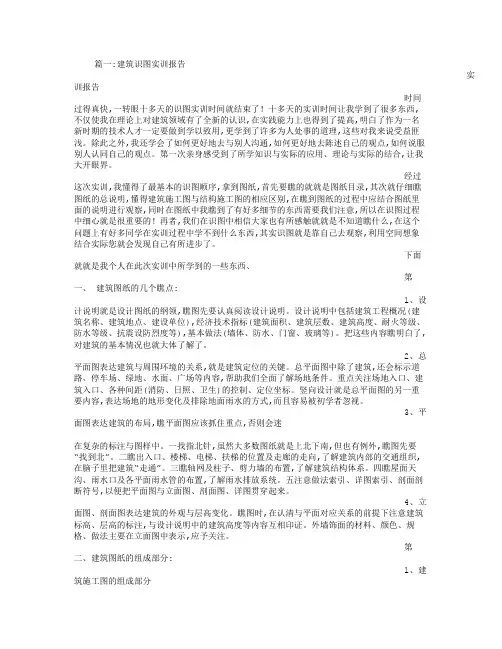

篇一:建筑识图实训报告实训报告时间过得真快,一转眼十多天的识图实训时间就结束了！十多天的实训时间让我学到了很多东西,不仅使我在理论上对建筑领域有了全新的认识,在实践能力上也得到了提高,明白了作为一名新时期的技术人才一定要做到学以致用,更学到了许多为人处事的道理,这些对我来说受益匪浅。
除此之外,我还学会了如何更好地去与别人沟通,如何更好地去陈述自己的观点,如何说服别人认同自己的观点。
第一次亲身感受到了所学知识与实际的应用、理论与实际的结合,让我大开眼界。
经过这次实训,我懂得了最基本的识图顺序,拿到图纸,首先要瞧的就就是图纸目录,其次就仔细瞧图纸的总说明,懂得建筑施工图与结构施工图的相应区别,在瞧到图纸的过程中应结合图纸里面的说明进行观察,同时在图纸中我瞧到了有好多细节的东西需要我们注意,所以在识图过程中细心就是很重要的！再者,我们在识图中相信大家也有所感触就就是不知道瞧什么,在这个问题上有好多同学在实训过程中学不到什么东西,其实识图就是靠自己去观察,利用空间想象结合实际您就会发现自己有所进步了。
下面就就是我个人在此次实训中所学到的一些东西、第一、建筑图纸的几个瞧点:1、设计说明就是设计图纸的纲领,瞧图先要认真阅读设计说明。
设计说明中包括建筑工程概况(建筑名称、建筑地点、建设单位),经济技术指标(建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗震设防烈度等),基本做法(墙体、防水、门窗、玻璃等)。
把这些内容瞧明白了,对建筑的基本情况也就大体了解了。
2、总平面图表达建筑与周围环境的关系,就是建筑定位的关键。
总平面图中除了建筑,还会标示道路、停车场、绿地、水面、广场等内容,帮助我们全面了解场地条件。
重点关注场地入口、建筑入口、各种间距(消防、日照、卫生)的控制、定位坐标。
竖向设计就是总平面图的另一重要内容,表达场地的地形变化及排除地面雨水的方式,而且容易被初学者忽视。
3、平面图表达建筑的布局,瞧平面图应该抓住重点,否则会迷在复杂的标注与图样中。
建筑 精品课程申请书

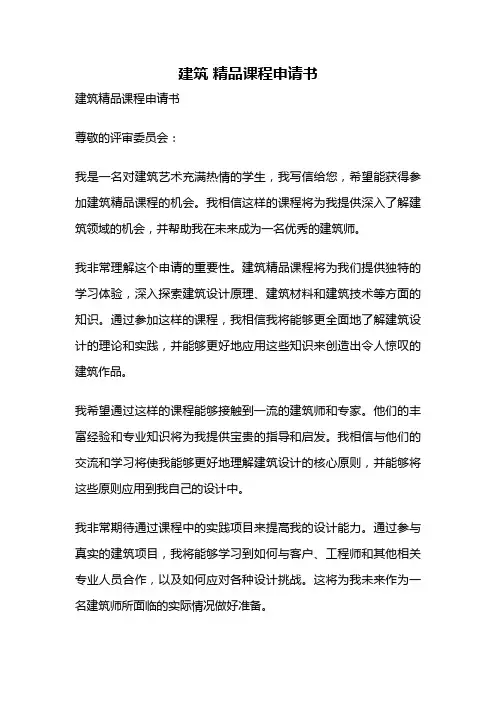

建筑精品课程申请书建筑精品课程申请书尊敬的评审委员会：我是一名对建筑艺术充满热情的学生，我写信给您，希望能获得参加建筑精品课程的机会。
我相信这样的课程将为我提供深入了解建筑领域的机会，并帮助我在未来成为一名优秀的建筑师。
我非常理解这个申请的重要性。
建筑精品课程将为我们提供独特的学习体验，深入探索建筑设计原理、建筑材料和建筑技术等方面的知识。
通过参加这样的课程，我相信我将能够更全面地了解建筑设计的理论和实践，并能够更好地应用这些知识来创造出令人惊叹的建筑作品。
我希望通过这样的课程能够接触到一流的建筑师和专家。
他们的丰富经验和专业知识将为我提供宝贵的指导和启发。
我相信与他们的交流和学习将使我能够更好地理解建筑设计的核心原则，并能够将这些原则应用到我自己的设计中。
我非常期待通过课程中的实践项目来提高我的设计能力。
通过参与真实的建筑项目，我将能够学习到如何与客户、工程师和其他相关专业人员合作，以及如何应对各种设计挑战。
这将为我未来作为一名建筑师所面临的实际情况做好准备。
我也非常关注可持续发展的建筑设计。
在当今世界，建筑师应该致力于设计更环保、节能和可持续发展的建筑。
我希望通过这样的课程能够学习到如何将可持续发展原则融入到建筑设计中，以及如何利用现代技术和材料来实现这些目标。
我希望通过这样的课程来扩展我的视野。
建筑是一门与人文、艺术和科学相结合的学科，它涉及到许多领域的知识。
我希望通过参加这样的课程能够接触到更多的学科和文化，从而拓宽我的思维和视野，为我未来的建筑设计提供更多的灵感和创意。
我衷心希望能够获得参加建筑精品课程的机会。
我相信这样的课程将成为我未来建筑事业的宝贵财富，我将会全力以赴地投入到学习中。
我期待能够在这样的学习环境中不断成长和进步，成为一名优秀的建筑师。
谢谢您的时间和考虑。
此致。
建筑构造与识图实训总结例文
建筑构造与识图实训总结例文在我的学习生涯中，建筑构造与识图实训课程是我专业中非常重要的一门课程。
这门课程可以说是我在建筑设计方面的基础。
下面，我将分享我的课程经验以及我对这门课的总结。
首先，建筑构造与识图实训课程是一门有深度的课程，需要花费大量时间和精力来学习。
在我的课堂上，我们首先学习了建筑的基本构造，如墙体、屋面、地面、窗户和门，以及它们各自的结构特征和构造方法。
这些基本构造是建筑的基础，了解它们是学习更高级建筑知识的前提。
在学习这些基本构造的同时，我们还通过识图实践了解了建筑图纸的基本知识和技巧。
我们必须了解建筑图样的各种符号和标记的含义，以及如何绘制它们。
我们还进行了实际的绘制练习，掌握了如何用CAD软件来制图，可在我们的日后的职业中发挥重要作用。
在实践中，我们发现我们在学习过程中还有很多困难。
课程所涉及的知识及其复杂性要求我们在学习时要确保专注和耐心。
需要反复查看和分析构造和图样中的细节，了解它们之间的关系。
我们还必须学会理解和解释图纸和构造的描述，并将其应用于实践中。
此外，这也要求我们具备较强的计算能力和立体想象力。
在这门课程中学到的其他重要方面包括建筑维度和偏差控制。
在这方面，我们花费了很多时间来检查图样的矛盾，检查尺寸和关系，以保证构造和细节的正确性和精度。
这些关键的细节通常是人们不容易注意到的，并且它们对于建筑项目的大局来说是至关重要的。
在完成这门课程时，我对它有了一些总结。
首先，我意识到建筑构造和识图实践是建筑学的基础，它们需要我们花费大量的时间和精力去学习和理解。
其次，这门课逐步加深了我的形象想象和计算能力，让我能够更好地理解和设计建筑。
最后，我学到了关于建筑的严密性和准确性的重要性，这是我在未来的职业生涯中将一直使用的技能。
总之，建筑构造和识图实践是非常重要的建筑学课程。
它们为我们提供了学习建筑基础的重要手段，并为我们在未来的职业生涯中提供了必要的技能和知识。
在这门课程中，我度过了一段充实而值得的学习时光，我希望我的经验可以对其他学生有所启示。
房屋构造与识图实训报告(1)
房屋构造与识图实训报告(1)房屋构造与识图实训报告导语：在房屋构造与识图实训中，我们学习了房屋的组成、墙体结构、屋面结构、檐口结构、楼梯结构、基础结构等方面的内容。
本文将简单梳理和总结实训中所学的内容。
一、房屋的组成一般而言，房屋主要由地面、墙体、屋顶、门窗四个部分组成。
其中，地面负责承载房屋的全部重量，并连接到墙体的基础上；墙体不仅担负装饰美化的作用，还要提供隔热、隔声、耐火等功能；屋顶需要承受自身的重量以及自然风、雨、雪等天气的冲击；门窗作为房屋的出入口，不仅要保证坚固耐用，还要有保温性能，便于开启和关闭。
二、墙体结构墙体结构一般采用砖、石、混凝土或钢筋混凝土三种材料。
其中，砖和石墙体常常采用砌块墙体结构，并在外墙刷涂抹灰或贴瓷砖等，使其具有隔热、防潮、防火、防腐的功能。
而混凝土墙体则需要采取加强筋、墙梁、抹灰等一系列措施，以防止裂缝、开裂等现象的发生。
三、屋面结构屋面结构是房屋的重要组成部分，主要分为钢结构、木质结构、石材结构、复合结构等。
其中，钢结构屋面结构具有强度高、重量轻、施工方便等优点，可以通过不同的搭配方式呈现出多种风格；木质结构屋面结构相对来说较为常见，常常采用竹节松、树脂板等材料，亦可以进行花板独特的艺术制作，表现出复古、时尚、浪漫的效果。
四、檐口结构檐口结构在屋顶的外侧，起到挡雨、遮阳、美化等作用。
常采用如下结构：三角形檐口、弯曲檐口、阿拉伯式檐口、曲面檐口等。
檐口的设计要考虑到排水系数及风压系数等，以确保其具有良好的实用价值。
五、楼梯结构楼梯结构是连接房屋下层和上层的重要通道，其功能不仅是方便行走，同时还是房间设计的重要组成部分。
常见的楼梯结构包括直梯、弯梯、螺旋梯、扶梯等多种形式。
设计楼梯时需要考虑舒适度、安全性、占地面积等因素。
六、基础结构基础结构承载着整个房屋的重量，它的稳定性和承载能力必须得到保证。
主要包括浅基础和深基础两种。
浅基础一般采用带筋地基或基础垫层，深基础则包括钻孔灌注桩、钢筋混凝土桩等。
建筑识图与构造相关课程设计报告书
建筑识图与构造相关课程设计作者:--------------- 日期：尺寸标注的四要素：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm。
平行排列的尺寸线间的距离，宜为7~10mm，并保持一致。
首页是整套图纸施工图的概括和必要补充，包括：图纸目录、门窗统计表、标准图统计表及设计总说明等。
建筑施工图（简称建施）根据其内容与用途可分为：总平面图、建筑平面图、建筑立面图、建筑剖面图、及详图等。
建筑平面图是用一个假想的水平面，从窗洞口的位置剖切整个房屋，移去上部分，做出剖切面一下部分水平面投影，所得到的房屋水平剖面图即建筑平面图。
建筑平面图包括：首层平面图、中间层平面图、顶层平面图、屋面排水平面图。
定位轴线：横向轴线编号用阿拉伯数字，从左至右顺序注写；竖向轴线编号用大写拉丁字母从下至上顺序注写。
（应注意拉丁字母中I、0、Z、不得用于轴线编号，以免与阿拉伯数字中的1、0、2相混。
结构施工图主要包括：结构设计总说明、结构布置平面图、构件详图。
条形基础定位轴线两侧的细实线是基础外边线，粗实线是墙边线。
基础平面图是沿室内地面与基础之间切开。
楼层结构平面图的图示画法3.楼梯间的结构布置，一般在结构平面图中不予表示，只用双对角线表示，楼梯间这部分内容在楼梯详图中表示。
5.习惯上把楼板下的墙体和门窗洞口位置线等不可见线不画成虚线而改画成细实线。
板下梁用虚线平面图上钢筋弯钩弯向下或右表示钢筋位于顶层；弯钩弯向上或向左表示钢筋位于底层。
GL18.3表示过梁门窗洞口净跨为1800荷载等级为二级大挑口在以预制板为主的楼板中采用现浇板表明此位置为有水区间。
梁平法：平面的注写方式梁平法包括：集中标注(表达梁的通用值)；原位标注(表达梁的特殊值)KL2(2A)表示第2号框架梁，2跨，一端有悬挑①8@100/200 ( 2) 2①25表示箍筋为HPB235 级钢筋，直径8，加密区间距为100 , 非加密区间距为200，均为双肢箍。
高职建筑设计专业《建筑识图与构造》说课稿
高职建筑设计专业《建筑识图与构造》说课稿一、教学目标1. 知识目标：-学生能够掌握建筑图纸的基本符号和标注方法，理解建筑平面图、立面图、剖面图及详图的基本概念。
-学生能够识别并解释建筑结构的主要组成部分，包括基础、墙体、楼板、屋顶等构造细节。
2. 能力目标：-培养学生独立阅读和分析建筑图纸的能力，能够根据图纸信息进行初步的空间构想。
-提升学生解决实际问题的能力，通过案例分析，学会将理论知识应用于实际建筑构造中。
3. 情感态度价值观目标：-激发学生对建筑设计专业的兴趣，培养细致入微的观察力和严谨的工作态度。
-培养学生的团队合作精神，通过小组讨论和协作学习，增强沟通能力和集体荣誉感。
二、教学内容重点内容：-建筑图纸的基本符号与标注规范。
-平面图、立面图、剖面图及详图的识读方法。
-建筑结构主要组成部分的构造原理及特点。
难点内容：-复杂建筑图纸的综合分析。
-不同类型建筑结构（如框架、砖混、钢结构）的构造差异及适用场景。
三、教学方法-讲授法：用于介绍基础概念和理论知识。
-讨论法：分组讨论具体案例，促进学生间的思想碰撞。
-案例分析法：通过分析实际建筑项目图纸，加深理解。
-多媒体教学：利用、视频等多媒体资源，直观展示建筑构造细节。
-网络教学：利用在线平台，提供额外学习资源和互动空间。
四、教学资源-教材：《建筑识图与构造》专业教材。
-教具：建筑模型、图纸样本。
-实验器材：建筑构造实验箱（模拟建筑材料和结构）。
-多媒体资源：课件、建筑构造动画视频、在线课程链接。
五、教学过程六、课堂管理-小组讨论：每组分配明确任务，确保每位学生参与讨论。
-课堂纪律：设定规则，如手机静音、举手发言，维护良好学习环境。
-激励机制：设立小组竞赛，优秀表现者给予加分或小奖励，激发学生积极性。
七、评价与反馈-课堂小测验：每节课后进行小测验，检验即时学习效果。
-课后作业：布置识图练习和案例分析报告，强化实践能力。
-期末考试：综合考察学生对建筑识图和构造的掌握程度。
《建筑构造与识图》 申报院级精品课程汇报材料 - 世_15382
绘图板简称图板，用胶合板制作，作用是固定图纸。
2）图板的规格 3）使用图板的注意事项
①要求板面平整光滑，有一定的 弹性； ②左边框为工作边，要求边框应 平直，如图1-1-2所示； ③图板是木制品，用后应妥善保 存，既不能曝晒，也不能在潮湿 的环境中存放，更不能让雨淋。
3．丁字尺和三角板
1）丁字尺的使用
4．比例尺
常用的比例尺是三棱比例尺，上有六种刻度， 如图1-1-6所示。画图时可按所需比例，用尺 上标注的刻度直接量取，不需要换算。但所 画图样如正好是比例尺上刻度的10倍或1／ 10，则可换算使用比例尺。
5．圆规、分规
1）圆规的使用 画圆时，首先调整好钢针和铅芯，使钢针和铅 芯并拢时钢针略长于铅芯。再取好半径，右手 食指和拇指捏好圆规旋柄，左手协助将针尖对 准圆心，顺时针旋转。转动时圆规可稍向画线 方向倾斜，如图1-1-7所示。
错误使用方法
2）三角板的使用
绘图用的三角板是由两块直角三角板组成一副， 一块为45°×45°×90°（简称45°三角板），
另一块为30°×60°×90°（简称30°或60°三角板），
其作用是配合丁字尺画竖线和斜线。
画线时，使丁字尺尺头与 图板工作边靠紧，三角板 与丁字尺靠紧，左手按住 三角板和丁字尺，右手画 竖线和斜线。丁字尺和三 角板配合使用，可以画出 15°、30°、45°、60°、 75°的斜线，如图1-1-4所 示，图1-1-5显示了三角板 和丁字尺配合使用画垂直 线的方法。
