4第四章PCB图的设计规则检查

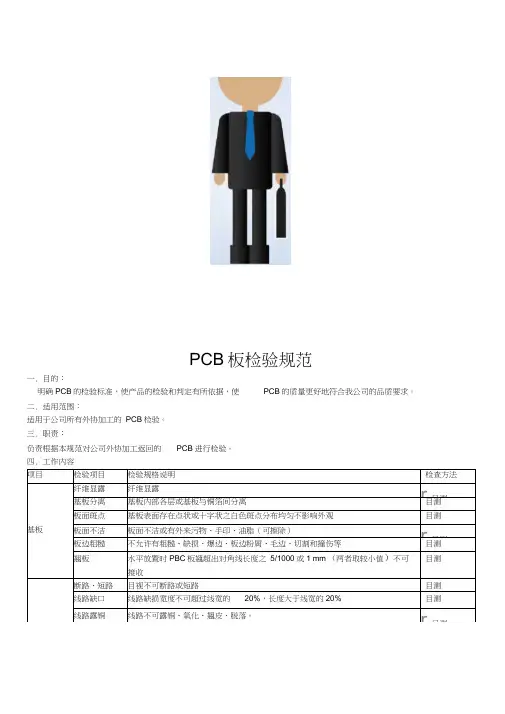

PCB检验规范
绿油刮伤
PCB内层或外层轻微刮伤，长度不超过 原则
20mm,每面最多2条以不露铜这
目测
绿油脱落
绿油脱落
r目测
绿油干膜
绿油起泡
导通孔绿油塞孔不良、起泡、且点数超过
3点
目测
绿油溢出
绿油侵犯到焊盘或金手指上
目测
绿油盖偏
绿油局部变色面积超过2X2 m2,30cm目视明显
r目测
外形尺寸
线路板尺寸
印刷板厚1.6mm,铜箔厚度35卩mm整体尺寸。
线路变宽、变窄超出原线径30%
目测
焊盘
焊盘完整有光泽且不允许有沾锡翘起的现象或过孔开路现象
目测
绿油起泡
绿油在非线路区出气泡且点数不超过2处面积不大于2m2
目测
印刷不良造成表面皱纹或表面白雾而影响外观
r目测
绿油不均匀
皱纹如在零件不被零件覆盖或在焊锡面， 条
其长度不超过30mm,每面最多三
目测
绿油分布有明显的不均匀现象
目测
板面斑点
基板表面存在点状或十字状之白色斑点分布均匀不影响外观
目测
板面不洁
板面不洁或有外来污物、手印、油脂（可擦除）
r目测
板边粗糙
不允许有粗糙、缺损、爆边、板边粉屑、毛边、切割和撞伤等
目测
翘板
水平放置时PBC板翘超出对角线长度之5/1000或1mm（两者取较小值）不可 接收
目测பைடு நூலகம்
断路、短路
目视不可断路或短路
卡尺、米尺
山东虹昊机电设备有限公司
PCB
1.目的：
明确PCB的检验标准，使产品的检验和判定有所依据，使PCB的质量更好地符合我公司的品质要求。

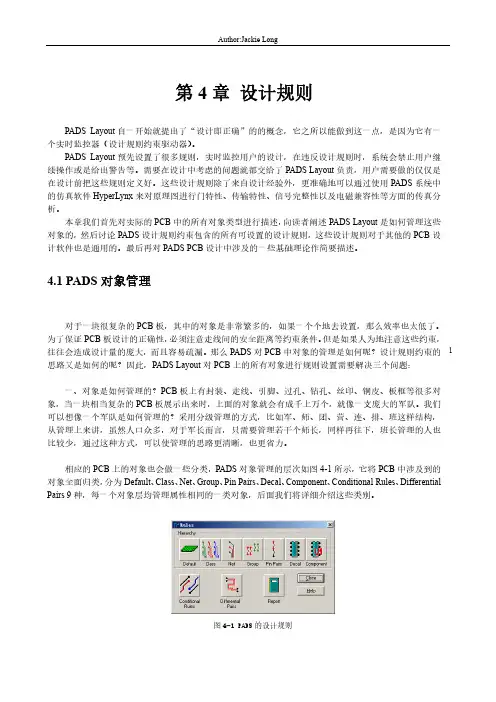

PADSPCB设计指南之设计规则
1第4章 设计规则PADS Layout 自一开始就提出了“设计即正确”的的概念，它之所以能做到这一点，是因为它有一个实时监控器（设计规则约束驱动器）。
PADS Layout 预先设置了很多规则，实时监控用户的设计，在违反设计规则时，系统会禁止用户继续操作或是给出警告等。
需要在设计中考虑的问题就都交给了PADS Layout 负责，用户需要做的仅仅是在设计前把这些规则定义好。
这些设计规则除了来自设计经验外，更准确地可以通过使用PADS 系统中的仿真软件HyperLynx 来对原理图进行门特性、传输特性、信号完整性以及电磁兼容性等方面的传真分析。
本章我们首先对实际的PCB 中的所有对象类型进行描述，向读者阐述PADS Layout 是如何管理这些对象的，然后讨论PADS 设计规则约束包含的所有可设置的设计规则，这些设计规则对于其他的PCB 设计软件也是通用的。
最后再对PADS PCB 设计中涉及的一些基础理论作简要描述。
4.1 PADS 对象管理对于一块很复杂的PCB 板，其中的对象是非常繁多的，如果一个个地去设置，那么效率也太低了。
为了保证PCB 板设计的正确性，必须注意走线间的安全距离等约束条件。
但是如果人为地注意这些约束，往往会造成设计量的庞大，而且容易疏漏。
那么PADS 对PCB 中对象的管理是如何呢？设计规则约束的思路又是如何的呢？因此，PADS Layout 对PCB 上的所有对象进行规则设置需要解决三个问题：一、对象是如何管理的？PCB 板上有封装、走线、引脚、过孔、钻孔、丝印、铜皮、板框等很多对象，当一块相当复杂的PCB 板展示出来时，上面的对象就会有成千上万个，就像一支庞大的军队。
我们可以想像一个军队是如何管理的？采用分级管理的方式，比如军、师、团、营、连、排、班这样结构，从管理上来讲，虽然人口众多，对于军长而言，只需要管理若干个师长，同样再往下，班长管理的人也比较少，通过这种方式，可以使管理的思路更清晰，也更省力。
pcb设计检查要素
pcb设计检查要素PCB（Printed Circuit Board，印刷电路板）是电子产品中最重要的组成部分之一，其设计的质量和可靠性直接关系到整个电子设备的性能和稳定性。
为了确保PCB设计的正确性和可靠性，对其进行检查是必不可少的。
以下是一些常见的PCB设计检查要素及其相关参考内容：1. PCB尺寸和形状：检查PCB的尺寸和形状是否符合设备的要求。
可以参考相关标准或设计文件中的尺寸要求和机械外形图。
2. 布局和组件密度：检查PCB的布局是否合理，组件之间是否有足够的间距，以防止干扰和短路。
可以参考电路原理图、布局要求和热分析结果。
3. 元件布置和标注：检查PCB上的元件布置是否符合电路原理图和设计要求，元件标注是否正确清晰。
可以参考电路原理图、元件清单和IPC-A-610标准。
4. 电源和地线的布局：检查电源和地线的布局是否合理，是否考虑到信号完整性和干扰。
可以参考信号完整性分析结果、功率分析结果和相关设计指南。
5. 信号线长度匹配和差分对路：检查高速信号线的长度是否匹配，差分信号对是否走在相近的层上。
可以参考信号完整性分析结果、差分对路规则和高速布局指南。
6. 阻抗匹配和层间堆叠：检查信号线和传输线的阻抗是否匹配，层间堆叠是否符合要求。
可以参考PCB设计工具中的阻抗匹配分析结果和层间堆叠规则。
7. 焊盘和焊接：检查焊盘的尺寸和形状是否符合要求，是否有足够的焊接面积和垫高。
可以参考IPC-A-610标准、焊盘规格和焊接工艺要求。
8. 丝印和字符标识：检查PCB上的丝印和字符标识是否清晰、准确，是否包含必要的信息。
可以参考丝印规范和要求、IPC标准和元件清单。
9. 禁止和保留区域：检查是否有明确的禁止和保留区域，是否遵守了相应规定。
可以参考PCB设计规范和PCBA加工工艺要求。
10. 电磁兼容性和 EMI/EMC：检查PCB的设计是否符合电磁兼容性和EMI/EMC的要求，是否采取了相应的屏蔽和防护措施。

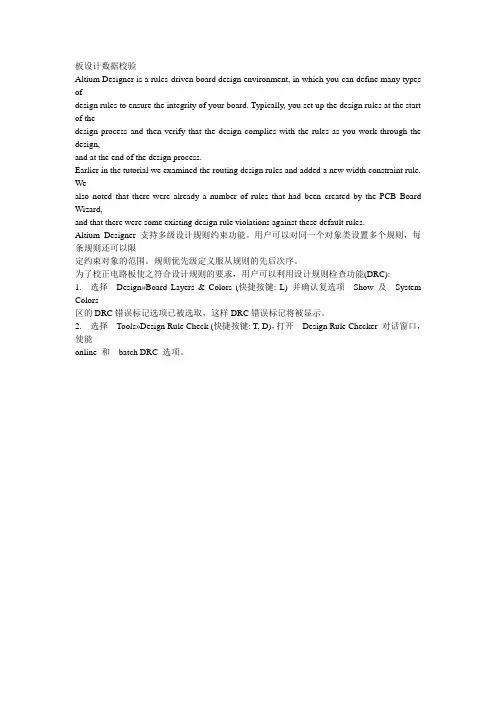

设计规则检查
板设计数据校验Altium Designer is a rules-driven board design environment, in which you can define many types ofdesign rules to ensure the integrity of your board. Typically, you set up the design rules at the start of thedesign process and then verify that the design complies with the rules as you work through the design,and at the end of the design process.Earlier in the tutorial we examined the routing design rules and added a new width constraint rule. Wealso noted that there were already a number of rules that had been created by the PCB Board Wizard,and that there were some existing design rule violations against these default rules.Altium Designer 支持多级设计规则约束功能。
用户可以对同一个对象类设置多个规则，每条规则还可以限定约束对象的范围。
规则优先级定义服从规则的先后次序。
为了校正电路板使之符合设计规则的要求，用户可以利用设计规则检查功能(DRC):1. 选择Design»Board Layers & Colors (快捷按键: L) 并确认复选项Show 及System Colors区的DRC错误标记选项已被选取，这样DRC错误标记将被显示。
PCB图的设计规则检查
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
把需要等长的网络名，放到右边的Member中。
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
把鼠标放在Matched Net Lengths上， 点击鼠标右键， 单击New Rule，新建一个规则。
北京印刷学院
第四章 PCB图的设计规则检查
是否在线检查， 一边绘图，一 边检查
Batch： 执行按钮Run Design Rule Check时，要进行 检查的规则
按钮Run Design Rule Check ：进行 规则检查
北京印刷学院
第四章 PCB图的设计规则检查
设计规则检查生成的报告：
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
第四章 PCB图的设计规则检查
电路设计与制版
《电路设计与制版》
主讲教师：董 武 北京印刷学院 信息工程学院
办公室：主校区B楼412 Email: dongwu@
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
第四章PCB图的设计规则检查
一. 设计规则的设置 二、设计规则检查
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
Matched Net Lengths ：用于进行等长的布线
首先：把需要等长的多个网络名设置为一个网络类。
网络类：包含需要等长的网络名。 菜单 Design / Classes：在弹出的对话框中，在Net Classes上，单击鼠标右键，选择子菜单Add Class
Report Options选项卡：
Altium_designer的PCB设计规则说明
设计规则设计规则和设计规则检查在Altium Designer中，设计规则用于定义您的设计要求。
这些规则包括设计的各个方面，从布线宽度，间隙，平面布线连接方式，走线取道方式等等。
规则还可以监测你的布线状况，也可以在任何时间进行测试处理，并生成设计规则检查报告。
Altium Designer的设计规则不针对所有的对象，它们只针对独立的对象。
每个规则都有一个应用范围，定义它必须针对特定的对象。
例如，规则的分层方式的应用，为一个整板的间隙规则，也许是一类网状间隙规则，然而其中焊盘的设计规则也许是另一类。
PCB编辑器可以使用的规则有优先顺序和一定的范围，确定各个规则适用于在设计中每个对应的对象。
本节介绍如何设计规则定义，以及检查如何为违反设计规则。
1.添加设计规则设计规则被定义在PCB规则和约束编辑器中，对话框显示选择设计»规则。
图1.PCB规则和约束编辑器对话框建立一个设计规则：1.点击在左侧的树图中扩展所需要的规则类别2.再点击可扩展另一定义好的规则请注意在图1中的树图如何展开，以显示四个宽度规则。
3.在一个特定的规则中点击显示该规则的属性。
4.右键单击规则的类型添加一个新的规则。
你可以使用PCB规则和违反规则面板查看到一个规则的目标对象。
另外，在工作区中的一个对象上单击右键并选择适用的一元规则或适用的二元规则来设定到相应的对象中。
图2 一元规则对话框显示的应用组件图3二元规则对话框显示两网络之间的应用2.设计规则概念如何有效地运用设计规则，规则类型的概念、对象的集合、查询和优先级需要了解。
2.1 规则类型有两种类型的设计规则- 一元和二元。
一元设计规则这些规则适用于一个对象，或在一组对象的每个对象。
例如，宽度约束。
二元设计规则这些规则应用在第一组和第二组的任何元件之间。
二元规则有两个对象集，属于必须配置的部分。
二进制规则的一个例子是间隙规则- 它定义任何铜铂在第一组和第二组由两个规则检查确定，即任何对象与对象之间所需的间隙。
第四章PCB图的设计规则检查
1）Width 设置导线宽度规则 作用: 设定导线的宽度
Min Width： 设置导线的最 小宽度
Max Width：
设置导线的最大宽 度
第四章PCB图的设计规则检查
2）Routing Via Style 过孔规则 作用: 设置过孔的最大值、最小值
Via Diameter: 设置过孔的 外孔径的最大值、最小值
默认：不同网 络相连是短路 不选
第四章PCBBiblioteka 的设计规则检查3）Un-Rounted Net: 布线规则 作用: 检查是否完成一个网络的所有布线
第四章PCB图的设计规则检查
2. Routing 布线规则 作用：设置布线方面的一些规则
Enabled: 设置此规则是不是使用。
第四章PCB图的设计规则检查
把需要等长的网络名，放到右边的Member中。
第四章PCB图的设计规则检查
把鼠标放在Matched Net Lengths上， 点击鼠标右键， 单击New Rule，新建一个规则。
第四章PCB图的设计规则检查
Where The First Object Matches： 选择“Net Class” 下拉框：选择需要等长的网 络类名。 Tolerance：进行等长布线时 所允许的误差，设置为零
Enabled: 设置此规则是不是使用。
第四章PCB图的设计规则检查
1）Clearance 安全间距规则：
作用: 设置走线Track、 过孔Via、 焊盘Pad自身之间 或两两之间的 最小间距
注意：电路板工厂加工的最 小间距一般为4mil
第四章PCB图的设计规则检查
2）Short－Circuit 短路许可规则： 作用: 设定不同网络相连时是否算作短路
计算机辅助电路设计Protel第4章印制电路板设计基础
布局设计
元件布局
根据确定的布局方案，将元件放置在 电路板上。
电源/接地设计
合理规划电源和接地网络，确保电路 板的电气性能和稳定性。
布线设计
布线规则设置
根据电路性能要求和布线策略，设置合适的布线规则。
自动布线
利用自动布线工具，完成电路板的布线设计。
后期处理
检查与修正
对完成的布线设计进行检查，修正可 能存在的错误和缺陷。
计算机辅助电路设计protel第4章 印制电路板设计基础
目 录
• 印制电路板概述 • 印制电路板设计流程 • 印制电路板设计规则 • 印制电路板设计软件Protel
01 印制电路板概述
印制电路板的基本概念
印制电路板（PCB）是一种用于实现电子电路连接和功能的印刷电路基板，它由绝 缘材料制成，表面覆盖有导电线路，通过印刷、光刻等工艺实现电子元件之间的连 接。
支持3D视图和动画演示，方 便用户进行电路板设计和分 析。
提供丰富的元件库和封装库， 方便用户进行元件选择和放 置。
支持与外部工具集成，如 CAM、FPGA等，方便用户 进行后期处理和生产。
THANKS FOR WATCHING
感谢您的观看
02 印制电路板设计流程
前期准备
需求分析
明确电路板的功能需求，分析电 路原理图，确定电路板尺寸、层 数等基本参数。
资料收集
收集相关标准、规范和行业最佳 实践，了解PCB制造工艺和材料 特性。
规划设计
确定布局
根据电路原理图和实际需求，规划电路板上的元件布局。
确定布线策略
根据电路板的复杂程度和实际需求，确定合适的布线策略。
电磁兼容性规则
抑制电磁干扰
通过采取适当的屏蔽、滤波等措施，降低电 磁干扰对电路的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京印刷学院
第四章 PCB图的设计规则检查
一. 设计规则的设置
电路设计与制版
菜单Design/Rules, 弹出 规则设置窗口
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
1. Electrical 电气规则 作用：用于设置电气方面的一些规则
Enabled: 设置此规则是不是使用。
北京印刷学院
电路设计与制版
Via Diameter: 设置过孔的 外孔径的最大值、最小值
Via Hole Size: 设置过 孔的内孔径的最大值、 最小值
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
3. Manufacturing选项卡 作用：设置电路板制作方面的设计规则
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
第四章 结束
北京印刷学院
是否在线检查， 一边绘图，一 边检查
Batch： 执行按钮Run Design Rule Check时，要进行 检查的规则
按钮Run Design Rule Check ：进行 规则检查
北京印刷学院
第四章 PCB图的设计规则检查
设计规则检查生成的报告：
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
第四章 PCB图的设计规则检查
1）Clearance 安全间距规则：
电路设计与制版
作用: 设置走线Track、 过孔Via、 焊盘Pad自身之间 或两两之间的 最小间距
注意：电路板工厂加工的最 小间距一般为4mil
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
2）Short－Circuit 短路许可规则： 作用: 设定不同网络相连时是否算作短路
Report Options选项卡：
CreateReport File：是否 生成检查报告文件
Create Violations复选 框：是否使用高亮绿色 显示违规对象
当发现500个违 规后，停止检查
北京印刷学院
第四章 PCB图的设计规则检查
Rules To Check选项卡：
电路设计与制版
Online：
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
Matched Net Lengths ：用于进行等长的布线
首先：把需要等长的多个网络名设置为一个网络类。
网络类：包含需要等长的网络名。 菜单 Design / Classes：在弹出的对话框中，在Net Classes上，单击鼠标右键，选择子菜单Add Class
电路设计与制版
1）Hole Size: 设置焊盘的通孔直径的最小、最大长度
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
2）Hole To Hole Clearance: 设置焊盘或过孔的通孔之间的最小 距离
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
3）Silkscreen Over Component Pads: 设置丝印层的符号与焊盘 之间的最小距离
北京印刷学院
第四章 Pห้องสมุดไป่ตู้B图的设计规则检查
电路设计与制版
4）Silk to Silk Clearance: 设置丝印层的符号之间的最小间距
北京印刷学院
第四章 PCB图的设计规则检查
4. Placement选项卡 作用: 设定放置对象的相关规则
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
第四章 PCB图的设计规则检查
电路设计与制版
《电路设计与制版》
主讲教师：董 武 北京印刷学院 信息工程学院
办公室：主校区B楼412 Email: dongwu@
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
第四章PCB图的设计规则检查
一. 设计规则的设置 二、设计规则检查
电路设计与制版
Component Clearance: 设置封装的最小间距
Minimum Vertical Clearance： 设置封装在竖直方向上的最小间距
Minimum Horizontal Clearnce： 设置封装在水平方向上的最小间距
北京印刷学院
第四章 PCB图的设计规则检查
5. High Speed选项卡 作用: 设定高速时的规则
Style：等长线的类型， 矩形或圆形
Amplitude：线的高度，根 据空余空间设置；
点击OK。 在弹出的提示信息，会出现误差值。 多次使用此菜单，就能够进行等长布线。
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
二、设计规则检查 菜单Tools / Design Rule Check
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
把需要等长的网络名，放到右边的Member中。
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
把鼠标放在Matched Net Lengths上， 点击鼠标右键， 单击New Rule，新建一个规则。
北京印刷学院
第四章 PCB图的设计规则检查
北京印刷学院
第四章 PCB图的设计规则检查
1）Width 设置导线宽度规则 作用: 设定导线的宽度
电路设计与制版
Min Width： 设置导线的最 小宽度 Max Width： 设置导线的最大宽 度
北京印刷学院
第四章 PCB图的设计规则检查
2）Routing Via Style 过孔规则 作用: 设置过孔的最大值、最小值
电路设计与制版
Where The First Object Matches： 选择“Net Class”
下拉框：选择需要等长的网 络类名。
Tolerance：进行等长布线时 所允许的误差，设置为零
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
菜单 TOOL/Matched Net Lengths ：进行等长自动布线。
默认：不同网 络相连是短路
不选
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
3）Un-Rounted Net: 布线规则 作用: 检查是否完成一个网络的所有布线
北京印刷学院
第四章 PCB图的设计规则检查
电路设计与制版
2. Routing 布线规则 作用：设置布线方面的一些规则
Enabled: 设置此规则是不是使用。
