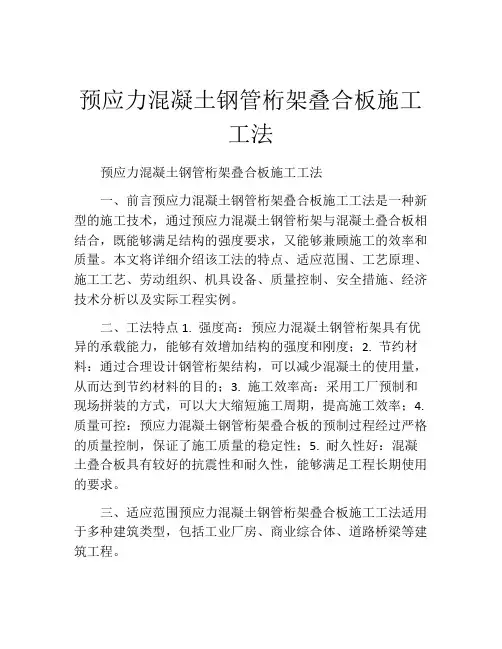

预应力混凝土钢管桁架叠合板施工工法(2)
预应力混凝土钢管桁架叠合板施工工法预应力混凝土钢管桁架叠合板施工工法一、前言预应力混凝土钢管桁架叠合板施工工法是一种新型的施工技术，通过预应力混凝土钢管桁架与混凝土叠合板相结合，既能够满足结构的强度要求，又能够兼顾施工的效率和质量。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。
二、工法特点1. 强度高：预应力混凝土钢管桁架具有优异的承载能力，能够有效增加结构的强度和刚度；2. 节约材料：通过合理设计钢管桁架结构，可以减少混凝土的使用量，从而达到节约材料的目的；3. 施工效率高：采用工厂预制和现场拼装的方式，可以大大缩短施工周期，提高施工效率；4. 质量可控：预应力混凝土钢管桁架叠合板的预制过程经过严格的质量控制，保证了施工质量的稳定性；5. 耐久性好：混凝土叠合板具有较好的抗震性和耐久性，能够满足工程长期使用的要求。
三、适应范围预应力混凝土钢管桁架叠合板施工工法适用于多种建筑类型，包括工业厂房、商业综合体、道路桥梁等建筑工程。
四、工艺原理该工法的工艺原理是通过预应力混凝土钢管桁架与混凝土叠合板相结合，形成一种整体的结构体系。
在工程施工过程中，首先进行钢管桁架的制作和预应力张拉，然后将预制混凝土叠合板与钢管桁架进行拼装和连接，最后进行钢管桁架的加固和悬挂系统的安装。
通过这些技术措施，可以实现工程结构的整体性和稳定性。
五、施工工艺1. 钢管桁架制作：根据设计要求制作预应力混凝土钢管桁架，包括钢管的切割、预应力钢束的布置和预应力张拉等步骤；2. 混凝土叠合板预制：在工厂进行混凝土叠合板的预制，包括混凝土的搅拌、模具的铺设和养护等工序；3. 拼装和连接：将预制的混凝土叠合板与钢管桁架进行拼装和连接，采用焊接、螺栓连接或粘接等方式；4. 加固和悬挂系统安装：对钢管桁架进行加固，包括搭设悬挂系统和连接辅助构件等。
六、劳动组织在施工过程中，需要设置合理的劳动组织，包括工期计划、人员配置、作业分工等。
钢管桁架预应力混凝土叠合板规程
钢管桁架预应力混凝土叠合板规程钢管桁架预应力混凝土叠合板规程1. 建设前期准备1.1 钢管桁架的设计与材料确定应符合国家规定，预应力混凝土块的配合比应符合任务书要求。
1.2 选定施工现场，并由专业管理人员指挥施工。
1.3 具备施工所必需的资格证书、设备、工具。
2. 施工工序2.1 钢管桁架制作工序2.1.1 确定钢管桁架的尺寸和材料，并按要求进行切割、焊接等加工工序。
2.1.2 对焊接后的钢管桁架进行检查，防止出现缺陷和损坏。
2.1.3 对符合要求的钢管桁架进行表面处理和防锈处理。
2.2 预应力混凝土块的制作工序2.2.1 按照任务书的要求配制混凝土配合比，并进行搅拌、浇注等工序。
2.2.2 预应力钢筋的加工与张拉工序2.2.2.1 预应力钢筋经验论证应符合国家规定。
2.2.2.2 预应力钢筋应在制作混凝土块时预埋至设定位置，并进行张拉加固。
2.3 混凝土叠合板的制作工序2.3.1 在支撑、模板等条件具备的情况下，将钢管桁架移至浇筑现场，并进行定位。
2.3.2 进行混凝土浇注，并按要求进行压实、养护等工序。
2.3.3 在混凝土块初始强度达到设计要求后，进行预应力钢筋的张拉、锚固工序。
3. 施工要求3.1 施工质量要求3.1.1 钢管桁架的尺寸和质量应符合设计要求，焊接位置应无开裂、脱焊及气孔等缺陷。
3.2 施工安全3.2.1 施工现场应设有符合安全要求的施工平台、防护网、安全带等安全设施。
3.2.2 施工过程中应采取安全防范措施，严格遵守操作规程。
3.3 施工组织3.3.1 应根据具体情况进行施工组织设计，制定可行的施工方案，并指定专人进行管理和监督。
3.3.2 施工人员应具备相应的技能和资格证书。
4. 施工验收4.1 施工验收应按照国家现行规定进行。
4.2 施工验收依据4.2.1 钢管桁架的尺寸、质量、焊接接头、表面处理等符合设计要求的相应规定。
4.2.2 预应力混凝土叠合板的尺寸、平整度、压实度、结合面的牢固度等符合设计要求的相应规定。
叠合板施工方案
专项施工方案Xxx项目目录一、项目简介二、工程概况三、工程特点及施工重点四、施工进度计划五、施工准备与交底六、施工方案七、质量要求八、安全措施一、项目简介1、叠合板技术简介xxx项目采用预应力混凝土叠合板施工工艺。
预应力混凝土叠合板系采用预制预应力薄板和现浇混凝土层组成整体的混凝土板。
该技术是建设部推广的新的十项新技术之一。
传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。
住宅产业化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水平，以实现住宅建筑可持续发展。
叠合板施工工艺作为新兴的绿色环保节能型建筑新技术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。
2、预应力混凝土叠合板的特点（1）与现浇板相比，楼板抗裂性能大大提高；（2）不需模板，板下支撑间距不加于1.8米，周转材料总可节约80%以上；（3）施工安装方便、快捷；（4）板底平整度好，不需粉刷，减少湿作业量；3、预应力混凝土叠合板工艺原理预应力混凝土叠合板系采用薄板与后浇混凝土层组成的混凝土板。
在生产、施工中执行《装配式混凝土结构技术规程》JGJ1-2014，《混凝土结构施工质量验收规范》（GB50204-2011）二、工程概况：xxx项目：位于xxx。
工程包括：总建筑面积㎡，结构形式：商业基础为：框架结构，主体为装配整体式剪力墙结构.3、设计要求（1）材料要求砼材料：预制叠合板混凝土强度等级为C30；钢筋：采用直径三级钢8；三、工程特点及施工重点1、工程特点（1）、根据设计图纸的具体要求和叠合板图集，确定薄板的型号，规格、现浇混凝土叠合层的混凝土厚度、强度等级和配筋参数。
薄板具体施工工艺流程图。
本工程为60mm叠合板+70mm现浇板。
2、施工重点（1）、薄板主筋保护层厚度的控制，统一采用成品垫块作为垫块，以保证主筋保护层厚度。

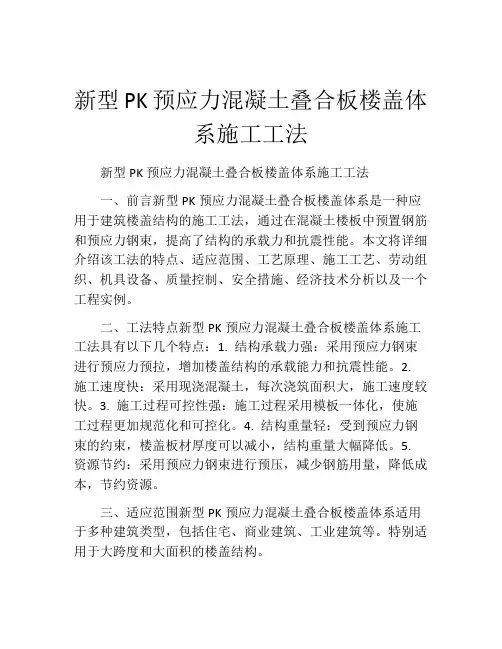

新型PK预应力混凝土叠合板楼盖体系施工工法(2)
新型PK预应力混凝土叠合板楼盖体系施工工法新型PK预应力混凝土叠合板楼盖体系施工工法一、前言新型PK预应力混凝土叠合板楼盖体系是一种应用于建筑楼盖结构的施工工法，通过在混凝土楼板中预置钢筋和预应力钢束，提高了结构的承载力和抗震性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点新型PK预应力混凝土叠合板楼盖体系施工工法具有以下几个特点：1. 结构承载力强：采用预应力钢束进行预应力预拉，增加楼盖结构的承载能力和抗震性能。
2. 施工速度快：采用现浇混凝土，每次浇筑面积大，施工速度较快。
3. 施工过程可控性强：施工过程采用模板一体化，使施工过程更加规范化和可控化。
4. 结构重量轻：受到预应力钢束的约束，楼盖板材厚度可以减小，结构重量大幅降低。
5. 资源节约：采用预应力钢束进行预压，减少钢筋用量，降低成本，节约资源。
三、适应范围新型PK预应力混凝土叠合板楼盖体系适用于多种建筑类型，包括住宅、商业建筑、工业建筑等。
特别适用于大跨度和大面积的楼盖结构。
四、工艺原理新型PK预应力混凝土叠合板楼盖体系的工艺原理是通过钢筋和预应力钢束的预置来增加结构的承载能力和抗震性能。
在施工工法中，首先进行混凝土模板的安装和调整，然后固定钢筋骨架，随后预应力钢束进行预拉，最后进行现浇混凝土。
通过这一系列的工艺措施，可以实现楼盖结构的强化和加固。
五、施工工艺新型PK预应力混凝土叠合板楼盖体系的施工工艺包括以下几个阶段：1. 模板安装和调整：根据设计要求，在楼板施工区域搭设好模板，并进行调整和稳固。
2. 钢筋固定：根据设计要求，在模板内铺设并固定好钢筋骨架。
3. 预应力钢束预拉：将预应力钢束固定在钢筋骨架上，进行预拉操作，形成预应力状态。
4. 现浇混凝土：在预应力钢束的保护下，进行现浇混凝土施工，填充模板空间。
5. 养护和拆模：在混凝土达到强度要求后，进行养护，待混凝土完全固化后进行模板的拆除。

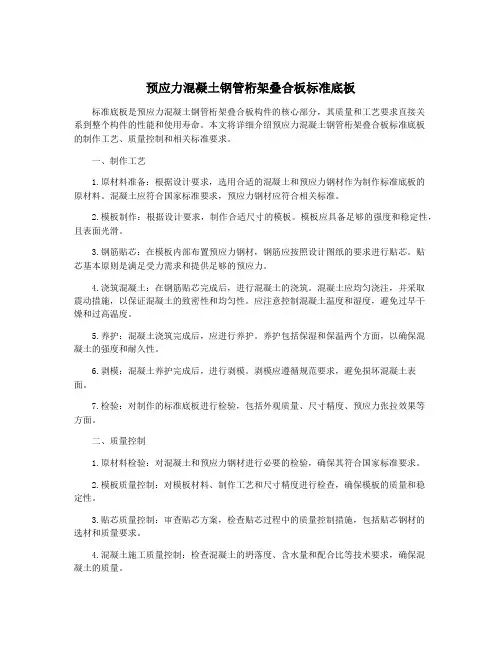

预应力混凝土钢管桁架叠合板标准底板
预应力混凝土钢管桁架叠合板标准底板标准底板是预应力混凝土钢管桁架叠合板构件的核心部分，其质量和工艺要求直接关系到整个构件的性能和使用寿命。
本文将详细介绍预应力混凝土钢管桁架叠合板标准底板的制作工艺、质量控制和相关标准要求。
一、制作工艺1.原材料准备：根据设计要求，选用合适的混凝土和预应力钢材作为制作标准底板的原材料。
混凝土应符合国家标准要求，预应力钢材应符合相关标准。
2.模板制作：根据设计要求，制作合适尺寸的模板。
模板应具备足够的强度和稳定性，且表面光滑。
3.钢筋贴芯：在模板内部布置预应力钢材，钢筋应按照设计图纸的要求进行贴芯。
贴芯基本原则是满足受力需求和提供足够的预应力。
4.浇筑混凝土：在钢筋贴芯完成后，进行混凝土的浇筑。
混凝土应均匀浇注，并采取震动措施，以保证混凝土的致密性和均匀性。
应注意控制混凝土温度和湿度，避免过早干燥和过高温度。
5.养护：混凝土浇筑完成后，应进行养护。
养护包括保湿和保温两个方面，以确保混凝土的强度和耐久性。
6.剥模：混凝土养护完成后，进行剥模。
剥模应遵循规范要求，避免损坏混凝土表面。
7.检验：对制作的标准底板进行检验，包括外观质量、尺寸精度、预应力张拉效果等方面。
二、质量控制1.原材料检验：对混凝土和预应力钢材进行必要的检验，确保其符合国家标准要求。
2.模板质量控制：对模板材料、制作工艺和尺寸精度进行检查，确保模板的质量和稳定性。
3.贴芯质量控制：审查贴芯方案，检查贴芯过程中的质量控制措施，包括贴芯钢材的选材和质量要求。
4.混凝土施工质量控制：检查混凝土的坍落度、含水量和配合比等技术要求，确保混凝土的质量。
5.养护质量控制：对养护过程的湿度、温度和时间进行控制，确保混凝土的养护质量。
6.剥模质量控制：检查剥模过程中的措施，避免损坏混凝土表面和钢筋。
7.检验验收：对制作的标准底板进行综合评估和验收，确保质量符合相关标准要求。
三、相关标准要求1.混凝土标准：混凝土应符合国家GB/T 50080-2002《混凝土标准实验方法规程》和GB/T 50082-2009《普通预应力混凝土结构技术规程》的要求。

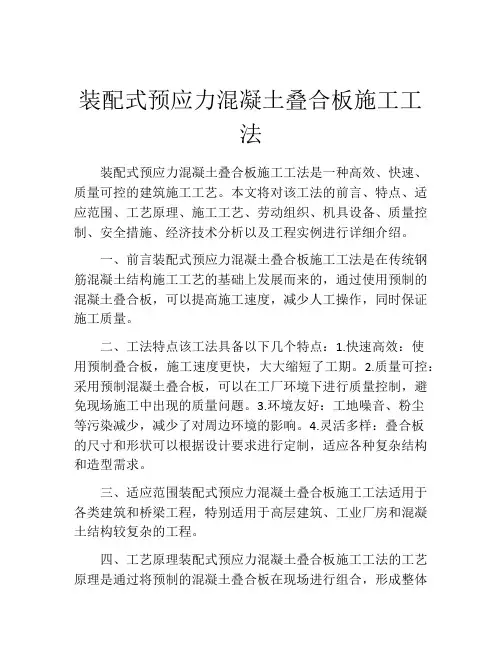

装配式预应力混凝土叠合板施工工法
装配式预应力混凝土叠合板施工工法装配式预应力混凝土叠合板施工工法是一种高效、快速、质量可控的建筑施工工艺。
本文将对该工法的前言、特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
一、前言装配式预应力混凝土叠合板施工工法是在传统钢筋混凝土结构施工工艺的基础上发展而来的，通过使用预制的混凝土叠合板，可以提高施工速度，减少人工操作，同时保证施工质量。
二、工法特点该工法具备以下几个特点：1.快速高效：使用预制叠合板，施工速度更快，大大缩短了工期。
2.质量可控：采用预制混凝土叠合板，可以在工厂环境下进行质量控制，避免现场施工中出现的质量问题。
3.环境友好：工地噪音、粉尘等污染减少，减少了对周边环境的影响。
4.灵活多样：叠合板的尺寸和形状可以根据设计要求进行定制，适应各种复杂结构和造型需求。
三、适应范围装配式预应力混凝土叠合板施工工法适用于各类建筑和桥梁工程，特别适用于高层建筑、工业厂房和混凝土结构较复杂的工程。
四、工艺原理装配式预应力混凝土叠合板施工工法的工艺原理是通过将预制的混凝土叠合板在现场进行组合，形成整体结构。
预应力技术用于提高结构的承载能力和抗裂性能，保证结构稳定和安全。
五、施工工艺施工工艺包括叠合板的制造、运输、吊装、安装和连接等多个施工阶段。
首先，在工厂中制作混凝土叠合板，然后运输到工地，通过吊装设备将叠合板安装到指定位置，最后使用连接件将叠合板连接在一起，形成整体结构。
六、劳动组织施工过程中需要合理组织工人和设备，确保施工进度和质量。
需要有专业的团队进行叠合板的制造和安装，具备相关的资质和经验。
七、机具设备施工中需要使用吊装设备、运输设备、连接件等机具设备。
吊装设备包括吊车、塔吊等，运输设备包括卡车、叉车等，连接件包括螺栓、焊接件等。
八、质量控制施工过程需要进行严格的质量控制，包括对预制叠合板的质量检验、安装过程的质量检查等，以确保施工质量达到设计要求。
钢肋预应力混凝土叠合板技术规程
钢肋预应力混凝土叠合板技术规程：打造高质量、安全稳定的建筑结构钢肋预应力混凝土叠合板技术是建筑领域中应用广泛的新型结构体系之一，其具备高度强度、耐久性强、施工便捷等优点。
本文将介绍一些钢肋预应力混凝土叠合板技术的规范要求和施工注意事项，希望能够对相关从业人员提供一定的指导。
一、规范要求
1.基础要求
钢肋预应力混凝土叠合板的基础应该进行严密的勘查和设计，基础的承重能力应该能够满足实际需求，地基基础的沉降应该控制在规定范围内。
2.板材要求
钢肋预应力混凝土叠合板的板材应该符合要求，其尺寸、厚度、质量等应该符合相关国家标准。
3.构造要求
在施工过程中，应该严格按照设计图纸的要求进行施工，并遵从国家建筑标准规范。
二、施工注意事项
1.钢肋应力钢筋的放样
钢肋的预应力应该按照设计图纸的要求进行放样，并严格控制预应力的张力。
2.板材的定位和调整
在钢筋末端接头处应该采用预应力跳线的方式，以保证板材的整体稳定。
同时，对于板材定位出现问题的情况下，应该采用专用工具进行校正和调整。
3.细节处理
在施工中应该关注细节处理，比如钢筋的采用、切割等，要尽量避免由于操作不当带来的风险和隐患。
综上所述，钢肋预应力混凝土叠合板技术规程是建筑领域中具有重要意义的一项规范，严格执行规范要求并关注施工注意事项，可以有效地减少建筑物运用过程中的风险和安全隐患。
预应力混凝叠合板生产施工工法..
预应力混凝叠合板生产施工工法一、引言预应力混凝土叠合板是一种常用于建筑结构中的构件，具有优异的承载能力和抗震性能，逐渐得到了广泛应用。
本文将介绍预应力混凝叠合板的生产施工工法，包括材料选择、制作工艺和施工步骤等。
二、材料选择1. 混凝土：选择强度等级适中的混凝土，通常使用C30或C35等级的混凝土。
混凝土的配合比应根据实际工程要求进行设计，确保混凝土的强度和耐久性。
2. 预应力钢束：预应力叠合板主要通过预应力钢束来承担荷载。
预应力钢束的选择应满足设计要求，并作必要的防锈处理，以确保使用寿命。
3. 导箍：导箍用于固定预应力钢束，保证预应力钢束的位置和张力正确。
导箍的选择应根据预应力钢束的直径和设计要求进行。
4. 钢筋：叠合板的梁柱部分需要加固，通常使用普通钢筋。
钢筋的直径和间距应根据施工图纸和设计要求确定。
三、制作工艺1. 模板制作：根据设计要求制作叠合板的模板。
模板应平整牢固，以确保混凝土浇筑时的整体形状和尺寸准确。
2. 预应力钢束装置：根据叠合板的跨度和荷载要求，在模板内预留孔洞，将预应力钢束穿过孔洞并固定在板的两侧。
预应力钢束应保证较小的初始张力，以便在荷载作用下产生预应力。
3. 导箍安装：根据设计要求，固定导箍在预应力钢束上。
导箍的安装位置和数量应根据叠合板的设计要求进行。
4. 混凝土浇筑和振捣：将预制的混凝土浇入模板内，使用振动器进行振捣，以确保混凝土的密实性和均匀性。
5. 混凝土养护：浇筑完成后，对混凝土进行养护，保持适当的湿度和温度，以确保混凝土的早期强度和耐久性。
四、施工步骤1. 模板安装：安装叠合板的模板，确保模板的平整和牢固。
2. 预应力钢束和导箍安装：根据设计要求，在模板内预留钢束孔和导箍孔，将预应力钢束和导箍安装到位。
3. 混凝土浇筑：将预制的混凝土浇入模板内，保持适当的浇筑速度和浇筑顺序，以确保混凝土的均匀性和质量。
4. 振捣和养护：使用振动器进行混凝土的振捣，完成后进行混凝土的养护，包括保持适当的湿度和温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预应力混凝土叠合板施工技术及质量控制
1 前言
预制预应力混凝土装配整体式框架（简称世构体系）技术[1]是南京大地建设集团从法国KP1公司引进的一种新型框架结构体系技术，其原理是采用现浇或预制钢筋混凝土柱，预制预应力混凝土梁、板，通过钢筋混凝土后浇部分将梁、板、柱及节点连成整体的新型框架结构体系。
结构体系由以下部分组成：预制钢筋混凝土柱、预制应力混凝土梁、板、现浇混凝土叠合层、现浇混凝土梁柱节点。
梁、板一般采用预应力先张法施工工艺。
本文结合工程实例，剖析该结构体系的优缺点，总结现场施工质量控制要求。
2 工程概况
江苏省建大厦工程位于南京市建邺区云龙山路、规划三路交叉路口，建设规模为地下一层，地上2栋15层主楼，建筑高度63m，地下建筑面积为9649.86㎡，地上建筑面积41621.39㎡。
本工程因地制宜，提高节能环境质量指标，创建绿色三星办公建筑。
部分楼层采用预应力混凝土叠合板技术，即柱、梁采用普通钢筋混凝土结构，板采用预应力混凝土叠合板，部分楼层的预制板布置图见图1。
图1 部分楼层预制板平面布置图
叠合板的主要参数如下：叠合板的主要长度规格为4430mm、3930mm、3855mm、3780mm、3280mm，主要宽度规格为2500mm、2000mm、1900mm、1600mm、1000mm，单块最大重量为1.45t。
根据现场塔吊的实际布置及起重能力，结构设计已经对1#楼B-C轴/4-6轴区域的叠合板规格进行优化，该区域的叠合板单块重量不超过0.78t。
3 技术特点
3.1 优点
（1）采用预应力技术，减小了构件截面尺寸，含钢量降低20%以上；
（2）构件在工厂机械化生产，质量更易得到控制，构件外观质量好，后期不需粉刷；
（3）预制板施加预应力以后，减少了混凝土变形裂缝，提高结构耐久性的；
（3）构件事先在工厂生产，施工现场直接安装，既方便又快捷，工期可节约50%；
（4）施工现场模板用量减少80%，支撑减少50%以上，节省周转材料总量达60%；
（5）减少施工现场湿作业量，降低工人劳动强度，减轻噪音污染，有利于环境保护，文明施工。
3.2 缺点
（1）当地需要有配套的预制构件生产企业，否则需长距离运输，增加成本；
（2）对于平面形状不规则的结构及进深尺寸差异较大的开间使用不便；
（3）在厨卫、设备等需预留较多空洞的楼板不适用；
（4）预埋管线、开关线盒等不如现浇结构方便。
4 质量控制
4.1 进场验收
4.1.1 核对质保资料
预制板作为一种受力预制构件，进场时应提供：
（1）产品合格证；
（2）有效期内的结构性能检验报告。
4.1.2 核对型号、数量
根据设计图纸核对每种型号板的数量、生产日期、预埋件预留孔洞位置。
4.1.3 叠合面划痕深度检查
预制板叠合面根据设计要求，上表面拉毛划痕深度不得小于4mm,一般为4-6mm，确保新浇筑混凝土与预制板有效结合。
4.1.4 外观质量、尺寸偏差检查
预制构件外观质量、尺寸偏差应按《叠合用预应力混凝土底板》GB T16727-2007[2]表2、3进行验收。
4.2 预制板安装及施工
4.2.1 临时支撑架
根据设计图纸，预制板在梁支座搁置长度仅为15mm，见图2，为承受现结构自重及施工
荷载，在板下跨中和紧贴支座部位均应设置由立柱和横撑等组成的临时支撑体系。
采用叠合
板的只需在板跨中设置如下支撑，防止下挠：垂直于面板下木枋方向布置，立杆间距1500
×1500，水平杆步距约1800，扫地杆距楼地面≤200，并按规范要求设置剪力撑。
材料：宜
优先采用先进的独立可调顶撑，亦可采用普通钢管∮4.8*3.5满堂脚手架，本工程采用后者，
横肋木枋采用5*10cm木枋或钢管。
4.2.2 吊装就位
(1) 预制板板尽可能一次吊装就位，防止撬动损坏。
（2）预制板锚固钢筋在堆放、运输、吊装过程中注意保护，不得反复弯曲和折断，锚
固钢筋应伸入梁上层主筋以下的核心区内（见图2）。
（3）施工过程中，不得将钢筋、钢管、扣件以及施工机具集中放置在预制板上。
如有
需要临时放置，应垫放模板或木楞进行保护，分散放置，且钢筋、钢管等重物堆放必须在预
制板下部的临时支撑部位。
为增加预制板的整体性，在板纵向板缝处构造钢
筋，见图3。
4.2.4 叠合层混凝土浇筑
（1）浇筑叠合层混凝土前，预制板表面必须清扫
干净，并浇水充分湿润，但不能积水，这是保证叠
合层成为整体的关键。
（2）浇筑叠合层混凝土时，应特别采用平板振动
器振捣密实，以保证与薄板结合成一整体
（3）混凝土成型12小时后开始进行养护，采用覆
盖浇水养护，养护时间不得少于7昼夜。
4.2.4 板底拼缝填补
（1）填补前，拼缝内应用钢丝刷清理干净；
（2）填缝材料可选用掺纤维丝的混合砂浆，亦可使用其他经业主或监理认可的材料；（3）填缝材料应分两次压实填平，两次施工时间间隔不小于6小时；
（4）板底批腻子时，在板缝处贴一层10cm宽的纤维网格布等柔性材料，用于抗裂。
5 结论
（1）预制预应力混凝土装配整体式结构具有质量好、工期快、环境污染少、造价合理等优势，具有广阔的发展前景。
（2）预制预应力混凝土装配整体式结构可根据需要自由组合，满足各种需求。
（3）严格进场验收，把关进场构件质量。
（4）预制板的吊装施工仍需要架设支撑，为预制板提供保护和承受施工荷载。
（5）叠合面的清理是保证整体受力性能的关键。
参考文献
[1] 预制预应力混凝土装配整体式框架结构技术规程(JGJ 224-2010) [S].中国建筑工业出版社, 2011.
[2] 叠合用预应力混凝土底板(GB T16727-2007) [S].中国标准出版社, 2007.
[3]]高层建筑预制预应力混凝土叠合板施工应用例析[J].安徽建筑.2012(6)。
