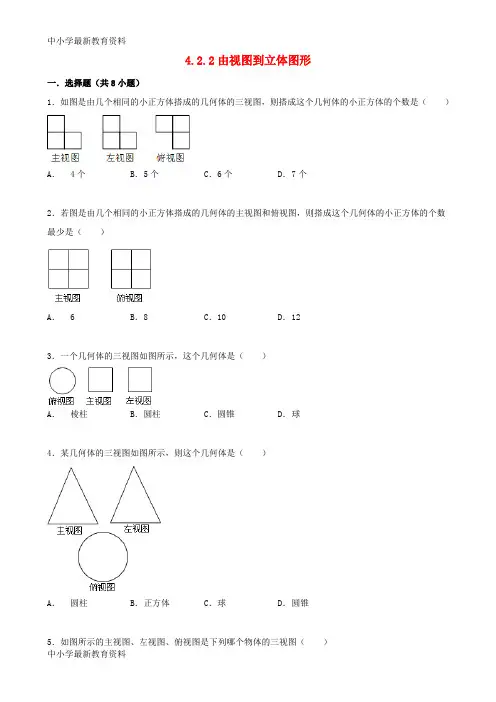

4.2.2由视图到立体图形一．选择题（共8小题）1．如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个2．若图是由几个相同的小正方体搭成的几何体的主视图和俯视图，则搭成这个几何体的小正方体的个数最少是（）A． 6 B．8 C．10 D．123．一个几何体的三视图如图所示，这个几何体是（）A．棱柱B．圆柱C．圆锥D．球4．某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥5．如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．6．某几何体的三视图如图所示，这个几何体是（）A．圆柱B．三棱柱 C 长方体D．圆锥7．如图是由5个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的主视图是（）A．B． C．D．8．已知一个几何体的三视图如图所示，则该几何体是（）A．圆柱B．圆锥C．球D．棱柱二．填空题（共6小题）9．一个几何体，是由许多规格相同的小正方体堆积而成的，其正视图、左视图如图所示，要摆成这样的图形，最少需用_________ 个正方体．10．如图是一个几何体的三个视图，则这个几何体的表面积为_________ ．（结果保留π）11．一个由大小相同的正方体构成的几何体的三视图如图，这个几何体是由_________ 个正方体组成的．12如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是_________ ．13．如图，一个几何体是由大小相同的小正方体焊接而成，其主视图、俯视图、左视图都是“田”字形，则焊接该几何体所需小正方体的个数最少为_________ ．14．由一些完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则组成这个几何体的小正方体的个数可能是_________ ．三．解答题（共6小题）15．某工厂要加工一批茶叶罐，设计者给出了茶叶罐的三视图，如图，请你按照三视图确定制作每个密封罐所需钢板的面积．（单位：毫米）16．某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．17．右图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积．（结果保留π）18．如图是一个几何体的三视图，其中主视图、左视图都是腰为13cm，底为10cm的等腰三角形，求这个几何体的体积．19．有一些大小相同的小正方体组成的简单几何体，从不同方向看到的平面图形如图所示，请你猜一猜组成这个几何体的小正方体的个数．20．如图是由几个棱长为1cm的小立方块搭成的几何体从上往下看的平面图形，小立方块中的数字表示该位置上小立方块的个数，求出这个几何体的体积．第四章图形的初步认识4.2.2由视图到立体图形参考答案与试题解析一．选择题（共8小题）1．如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个考点：由三视图判断几何体．分析：根据给出的几何体，通过动手操作，观察可得答案为4，也可以根据画三视图的方法，发挥空间想象能力，直接想象出每个位置正方体的数目，再加上来．解答：解：由三视图可得，需要的小正方体的数目：1+2+1=4．如图：故选：A．点评：本题考查了几何体的三视图及空间想象能力．2．若图是由几个相同的小正方体搭成的几何体的主视图和俯视图，则搭成这个几何体的小正方体的个数最少是（）A． 6 B．8 C．10 D．12考点：由三视图判断几何体．专题：几何图形问题．分析：根据主视图以及俯视图，可得出共有2行，根据俯视图可得出该几何体由2列组成，故可得出小正方体最少块数．解答：解：综合主视图和俯视图，底层最少有4个小立方体，第二层最少有2个小立方体，因此搭成这个几何体的小正方体的个数最少是6个．故选A．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．3．一个几何体的三视图如图所示，这个几何体是（）A．棱柱B．圆柱C．圆锥D．球考点：由三视图判断几何体．分析：根据三视图确定该几何体是圆柱体．解答：解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是圆可判断出该几何体为圆柱．故选：B．点评：本题考查由三视图确定几何体的形状，主要考查学生空间想象能力及对立体图形的认识．4．某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥考点：由三视图判断几何体．分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答：解：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥，故选：D．点评：主视图和左视图的大致轮廓为三角形的几何体为锥体，俯视图为圆就是圆锥．5．如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．考点：由三视图判断几何体．分析：根据三视图想象立体图形，从主视图可以看出左边的一列有两个，左视图可以看出左边的一列后面一行有两个，俯视图中右边的一列有两排，综合起来可得解．解答：解：从主视图可以看出左边的一列有两个，右边的两列只有一个；从左视图可以看出左边的一列后面一行有两个，右边的一列只有一个；从俯视图可以看出右边的一列有两排，右边的两列只有一排（第二排）．故选：A．点评：本题考查由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．6．某几何体的三视图如图所示，这个几何体是（）A．圆柱B．三棱柱C．长方体D．圆锥考点：由三视图判断几何体．专题：常规题型．分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为长方形可得为长方体．故选：C．点评：本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间的想象能力．7．如图是由5个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的主视图是（）A．B． C．D．考点：由三视图判断几何体；简单组合体的三视图．分析：先细心观察原立体图形中正方体的位置关系，从正面看去，一共三列，左边有1竖列，中间有2竖列，右边是1竖列，结合四个选项选出答案．解答：解：从正面看去，一共三列，左边有1竖列，中间有2竖列，右边是1竖列．故选：B．点评：本题考查了由三视图判断几何体及简单组合体的三视图，重点考查几何体的三视图及空间想象能力．8．已知一个几何体的三视图如图所示，则该几何体是（）A．圆柱B．圆锥C．球D．棱柱考点：由三视图判断几何体．分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，从而得出答案．解答：解：俯视图为圆的几何体为球，圆锥，圆柱，再根据其他视图，可知此几何体为圆柱．故选：A．点评：本题考查由三视图确定几何体的形状，主要考查学生空间想象能力．二．填空题（共6小题）9．一个几何体，是由许多规格相同的小正方体堆积而成的，其正视图、左视图如图所示，要摆成这样的图形，最少需用7 个正方体．考点：由三视图判断几何体．分析：根据主视图、左视图是分别从物体正面、左面看，所得到的图形，结合本题进行分析即可．解答：解：根据三视图可得：第二层有2个小正方块，根据主视图和左视图可得第一层最少有5个正方体，故最少需用7块正方体；故答案为7．点评：此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“主视图疯狂盖，左视图拆违章”就更容易得到答案．10．如图是一个几何体的三个视图，则这个几何体的表面积为24π．（结果保留π）考点：由三视图判断几何体；几何体的表面积．分析：根据三视图正视图以及左视图都为矩形，底面是圆形，则可想象出这是一个圆柱体．表面积=侧面积+底面积×2．解答：解：∵圆柱的直径为4，高为4，∴表面积=2π×（×4）×4+π×（×4）2×2=24π．故答案为：24π．点评：考查了由三视图判断几何体和几何体的表面积，本题难点是确定几何体的形状，关键是找到等量关系里相应的量．11．一个由大小相同的正方体构成的几何体的三视图如图，这个几何体是由 4 个正方体组成的．考点：由三视图判断几何体．分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行3列，故可得出该几何体的小正方体的个数．解答：解：综合三视图，我们可得出，这个几何体的底层应该有3个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为3+1=4个，故答案为：4．点评：本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．12．如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是72 ．考点：由三视图判断几何体．专题：压轴题．分析：根据主视图与左视图得出长方体的边长，再利用图形的体积得出它的高，进而得出表面积．解答：解：∵由主视图得出长方体的长是6，宽是2，这个几何体的体积是36，∴设高为h，则6×2×h=36，解得：h=3，∴它的表面积是：2×3×2+2×6×2+3×6×2=72．故答案为：72．点评：此题主要考查了利用三视图判断几何体的边长，得出图形的高是解题关键．13．如图，一个几何体是由大小相同的小正方体焊接而成，其主视图、俯视图、左视图都是“田”字形，则焊接该几何体所需小正方体的个数最少为4个．考点：由三视图判断几何体．分析：主视图、俯视图、左视图是分别从物体正面、上面、左面看所得到的图形．解答：解：利用一个几何体是由大小相同的小正方体焊接而成，综合主视图、俯视图、左视图，底层最少有2个小立方体，第二层最少有2个小立方体，因此搭成这个几何体的小正方体的个数最少是4个．故答案为：4个．点评：本题考查由三视图判断几何体，根据题目中要求的以最少的小正方体搭建这个几何体，可以想象出左视图的样子，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．14．由一些完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则组成这个几何体的小正方体的个数可能是4或5或6或7 ．考点：由三视图判断几何体．分析：易得这个几何体共有2层，由左视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．解答：解：由题中所给出的主视图知物体共三列，且左侧一列高两层，右侧一列最高一层；由左视图可知左侧两行，右侧一行，于是，可确定左侧只有一个小正方体，而右侧可能是一行单层一行两层，出可能两行都是两层．所以图中的小正方体最少4块，最多7块．故答案为：4或5或6或7．点评：本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．三．解答题（共6小题）15．某工厂要加工一批茶叶罐，设计者给出了茶叶罐的三视图，如图，请你按照三视图确定制作每个密封罐所需钢板的面积．（单位：毫米）考点：由三视图判断几何体；圆柱的计算．分析：首先利用几何体的三视图确定该几何体的形状，然后计算其表面积．解答：解：由三视图可知茶叶罐的形状为圆柱体，并且茶叶罐的底面直径2R为100毫米，高H为150毫米，∵每个密封罐所需钢板的面积即为该圆柱体的表面积，∴S表面积=2πR2+2πRH=2π×502+2π×50×150=20000π（毫米2）．答：制作每个密封罐所需钢板的面积为20000π毫米2．点评：此题主要考查了由三视图确定几何体和求几何体的面积与体积，难点是找到等量关系里相应的量．16．某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．考点：由三视图判断几何体．专题：数形结合．分析：考查立体图形的三视图，圆柱的全面积的求法及公式的应用．解答：解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2分）（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π（6分）．点评：注意立体图形三视图的看法，圆柱的全面积的计算．17．右图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积．（结果保留π）考点：由三视图判断几何体．专题：几何图形问题；压轴题．分析：从三视图可以看正视图以及左视图为矩形，而俯视图为圆形，故可以得出该立体图形为圆柱．由三视图可以圆柱的半径，长和高，易求体积．解答：解：该立体图形为圆柱，∵圆柱的底面半径r=5，高h=10，∴圆柱的体积V=πr2h=π×52×10=250π（立方单位）．答：所以立体图形的体积为250π立方单位．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查；圆柱体积公式=底面积×高．18．如图是一个几何体的三视图，其中主视图、左视图都是腰为13cm，底为10cm的等腰三角形，求这个几何体的体积．考点：由三视图判断几何体．分析：由几何体的主视图和左视图都是等腰三角形，俯视图是圆，可以判断这个几何体是圆锥，求出圆锥的高，然后根据圆锥的体积公式求解即可．解答：解：由三视图可知此几何体是圆锥，依题意知母线长l=13，底面半径r=5，所以底面上的高h=，∴圆锥的体积=πr2•h==100π．点评：本题主要考查三视图的知识和圆锥体积的计算，解决此类图的关键是由三视图得到立体图形．19．有一些大小相同的小正方体组成的简单几何体，从不同方向看到的平面图形如图所示，请你猜一猜组成这个几何体的小正方体的个数．考点：由三视图判断几何体．分析：根据三视图的知识，该几何体共有两列三行组成，底面有5个正方体，第二层有最少2个最多4个，第三层有1个，相加即可求解．解答：解：该几何体共有两列三行组成，底面有5个正方体，第二层有最少2个最多4个，第三层有1个，5+2+1=8（个），5+4+1=10（个）．答：组成这个几何体的小正方体的个数是8个或9个或10个．点评：本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．20．如图是由几个棱长为1cm的小立方块搭成的几何体从上往下看的平面图形，小立方块中的数字表示该位置上小立方块的个数，求出这个几何体的体积．考点：由三视图判断几何体．分析：先根据正方体的体积公式：V=l3，计算出一个正方体的体积，再数出几何体中小立方块的个数，相乘即可求解．解答：解：（1×1×1）×（3+4+2+1）=1×10=10（cm3）答：这个几何体的体积是10cm3．点评：考查了由三视图判断几何体，关键是熟悉正方体的体积公式，得到几何体中小立方块的个数．。
由三视图还原立体图形-PPT课件
例1：根据三视图中主视图、俯视图和左视图， 说出立体图形的名称。
隐藏主视图 隐藏俯视图
隐藏左视图
隐藏圆柱
隐藏三棱柱
隐藏长方体
三视图
隐藏主视图 隐藏点
隐藏左视图
隐藏俯视图
隐藏圆锥
隐藏三棱锥
三视图
圆柱无中轴
三视图
隐藏几何体
三视图
隐藏几何体
三视图
隐藏几何体 显示对象
H
例2：根据物体的三视图，描述物体的形状.
移动点 移动点 还原系列2个动作
三视图
移动点 移动点 线段系列2个动作
隐藏对象
移动隐藏几何体
三视图
隐藏对象
A
B
C
三视图
A
B
C
隐藏几何体
显示对象
三视图
隐藏几何体
根据下面的三视图，说出这个几何体是由几个正方体怎么组合而成的.
建筑物的形状
某建筑物模型的三视图如图所示，请你描述建造的建筑物是什么样 子的？共有几层？模型一共需要多少个小正方体？
反馈练习
隐藏对象
显示点 移动点 移动点 系列2个动作
由三视图到立体图形
探究 根据三视图摆出它旳立体图形
主视图 左视图
俯视图
俯视图
21
不用摆出这个几何体，你能画出 这个几何体旳正视图与左视图吗？
12
思索措施
先根据俯视图拟定正视图有 列，
正视图：
再根据数字拟定每列旳方块有 个，
正视图有 3 列，第一列旳方块有 1 个， 第二列旳方块有 2 个，第三列旳方块有 1 个， 左视图有 2 行， 第一行旳方块有 2 个，
至少8个
最多10个
至少十个
正视图 俯视图
最多十三个
俯视图 正视图
6cm 9cm
4.5cm
6cm 9cm
4.5cm 3cm
3cm
由主视图、左视图懂得，这个几何体是直棱 柱, 但不能拟定棱旳条数. 再由俯视图能够拟定它 是直四棱柱，且底面是梯形.
合作交流，分类学习
已知几何体旳视图，能够拟定几何体旳形状 吗？
例2、如图是一种物体旳三视图，试说出物 体旳形状。
左视图 正视图 俯视图
试一试： （1）如图是一种物体旳三视图，试
说出物体旳形状。
左视图
正视图
俯视图
（2）下列是一种物体旳三视图，请描述出它旳形状
正视图
左视图
俯视图
3、 下面是一种物体旳三视图，试说出物体旳形状. 想一想
物体形状
和你想出旳物体形状一样吗？
下列是一种物体旳三视图，请描述出它旳形状
主视图 左视图
俯视图
下列是一种由正方体构成旳几何体旳三视图， 你能描述出它旳形状吗？
一定要注意百分比 啊
右视图
b h
正视图
a h
ab h
俯视图
a b
下面所给旳三视图表达什么几何体?
由三视图想象出立体图形课件
解：物体是正五棱柱形状的，如图所示.
例3 一个几何体由大小相同的小立方块搭成，从上面看 到的几何体的形状如图所示，其中小正方形中的数字表 示在该位置的小立方块的个数，则从正面看到几何体的 形状是图中的( D )
解析：俯视图中，第一列最高有3个小立方块，第 二列最高有2个小立方块，第三列最高有3个小立方 块，因此，主视图从左到右可看到的小立方块个数 依次为3、2、3，故选D.
由三视图想象出立体图形
知识回顾 下面是哪个几何体的三视图？
主视图
左视图
俯视图
A
B
C
D
例题讲解 例1 如图，分别根据三视图(1) (2)说出立体图形的名称.
(先分别根据主视图、 俯视图和左视图想象立体图形的前面、上面和左侧面， 然后再综合起来考虑整体图形.
解：(1) 从三个方向看立体图形，视图都是矩形，可以想象出： 整体是 长方体 ，如图①所示；
②
①
(2) 从正面、侧面看立体图形，视图都是等腰三角形； 从上面看，视图是圆；可以想象出：整体是 圆锥 ， 如图②所示.
例2 根据物体的三视图描述物体的形状.
分析：由主视图可知，物体的正面是正五边形； 由俯视图可知，由上向下看到物体有两个面的 视图是矩形，它们的交线是一条棱 (中间的实线 表示)，可见到，另有两条棱 (虚线表示) 被遮挡； 由左视图可知，物体左侧有两个面是矩形， 它们的交线是一条棱 (中间的实线表示)，可见 到；综合各视图可知，物体的形状是正五棱柱.
获取新知
归纳： 由三视图想象立体图形时，先分别根据主视图、
俯视图和左视图想象立体图形的前面、主面和左侧面 的局部形状，然后再综合起来考虑整体图形．
怎样将几何的三视图还原为立体几何图形
怎样将几何的三视图还原为立体几何图形
三视图还原立体几何简单与否因人而异，空间想象力强的人，一眼便能看出是什么样的图形。
我就觉得这种题目还是挺简单的，哈哈。
首先我给你几个最常见的例子。
1.三面都是长方，就是长方体；2.上面看圆，两个侧面看长方，就是圆柱；3.上面看圆，两侧面看三角，就是圆锥；4.上面看多边形，两侧面看三角，就是棱锥；5.上面看多边形，两侧看长方，就是棱柱；6.上面看圆，两侧看梯形，就是圆台；7.三面都是圆，就是球。
其次要注意的是，三视图显示了图形的长宽高，从上方看的图显示了长宽或者直径之类的东西，从侧面看的图显示了长和高，或者宽和高，或者直径和高之类的。
第三要是你空间想象力不强，那么就得多练习。
至于方法，我觉得多锻炼逆向思维能力是最好的。
你可以随便想象出一个立体图形，然后自己给那个图形画三视图，然后再只看你的三视图想象你刚才想的图形，反复练习，多总结，我想你会有启发、收获的。
最后说说三视图的作用。
要是你单看三视图，这个东西高考也不会考，看似没有用，实际上它是很有用的。
它为你以后的立体几何题的分析打下了一定的基础，是一个融入于解题思路中的方法。
综上所述，建议你好好练习三视图。
由三视图想象立体图形3
课堂练习： 由三视图想象实物的形状：
由物知图——利用正方体组合提升空间想象力 如图都是由7个小立方体搭成的几何体，从不 同方向看几何体，分别画出它们的主视图、左视 图与俯视图，并在小正方形内填上表示该位置的 小正方体的个数.
（1）
（2）
（3）
（4）
做一做：由几个相同的小立方块搭成的几何体的 俯视图如图所示。方格中的数字表示该位置的小 方块的个数.请画出这个几何体的三视图。
2.锥体——有两个视图是三角形. 3.台体
圆台——有两个视图是等腰梯形
棱台——有两个视图是梯形 4.球——三个视图都是圆
上节课我们讨论了由立体图形(实物)画出三视图， 下面我们讨论由三视图想象出立体图形(实物)。
分析：由三视图想象立体图形时，要分别根据主视图、俯视图 和左视图想象立体图形的前面、上面和左侧面，然后再综合起 来考虑整体图形。
5.一个几何体的主视图和左视图如图所示,它是什么 几何体?请补画这个几何体的俯视图.
(第5题)
直三棱柱
(第6题)
6.一个直棱柱的主视图和俯视图如图所示.描述这 个直棱柱的形状,并补画它的左视图.
直五棱柱,底面是五边形
7、右图是由一些相同的小正方体构成的几何 体的 三视图，则构成这个几何体的小正方体 的个数是【 】 A.5 B.6 C.7 D.8
由三视图想象几何体 下面是一些立体图形的三视图，请根据视 图说出立体图形的名称:
正视图
侧视图
俯视图
四棱柱
由三视图想象几何体 下面是一些立体图形的三视图，请根据视 图说出立体图形的名称:
正视图
左视图
圆锥 俯视图
由三视图想象几何体 一个几何体的三视图如下,你能说出它是 什么立体图形吗?
从三视图到立体图形课件
