模板安装022√√预埋件制作与安装
预埋件的制作和安装
1 预埋件的制作1.1 预埋件的制作材料是保证预埋件质量的基础通常人们认为制作预埋件都是利用边角料，甚至有的人为了节约成本，去废旧钢材市场采购一些废旧钢板作为预埋件的加工材料，实际上这种做法是非常错误的，它的质量很难保证，我们认为必须采用正规厂家的钢板，具有出厂合格证与材质证明书，预埋件所用的锚固钢筋不仅具有出厂合格证与材质证明书，而且还要进行二检，合格后才可使用，只有这样才能保证预埋件的质量。
焊条是我们经常忽略的。
实际上焊条的质量与性能严重影响预埋件焊接质量，必须按设计要求和规格规定选择焊条，并且要妥善保管，防止受潮。
焊条进场前也要检查其材质证明或合格证。
1.2 焊工是保证预埋件质量的必要条件焊工的好坏直接影响预埋件焊接质量，所以我们要慎重选择焊工，要求焊工必须有上岗证，经现场考核合格后，方可上岗。
要求每个焊工都要焊接试件，通过力学性能检验后才能批量焊接预埋件，这是保证预埋件质量的重要措施之一。
1.3 把预埋件的制作关制作前认真核对设计图纸、图集，准确的提出各种型号的预埋件计划，核对预埋件的钢板厚度或型钢型号，锚固筋的规格、型号、尺寸，确认无误后方可下料。
下料时不应用割枪或电焊机等，钢板用剪板机切割，锚固筋用切断机切断，这不仅使制作的埋件外形美观，同时也能保证钢材原有的性能。
焊接前要在预埋件钢板上准确的标出锚固的位置，不能随便改动锚筋位置，否则会影响埋件受力性能。
焊接时一定要调整好焊接电流，使焊弧稳定，确保锚筋和钢板不过烧、不咬肉，且焊接牢固。
将焊接的埋件及时标清其型号分类堆放。
1.4 检查、存放与发料是不可忽视的环节对制作好的预埋件要认真检查，检查其型号、尺寸、钢板厚度、锚筋数量及规格型号是否与预埋件型号相符，检查其型号是否标注清晰，无误后检查其焊接质量，对焊缝高度，有无加渣裂纹，有无过烧咬肉，有无焊瘤气孔，焊缝是否均匀等，认真检查，检查合格后才能入库存放，否则应对其整改。
预埋件的存放应按型号分别堆放，且有防雨防潮措施防止生锈，预埋件的存放与发料有专人负责，发料时应认真核对型号与数量，确保不误发不误用。
预埋件制作与安装
3.1.11预埋件须按国家现行施工图设计的技术质量要求制作和施工。
施工作业指导书
第6页
3.2预埋件安装
埋件安装前，应由施工技术人员按照图纸到埋件加工车间进行领料。领料时，应认真检验埋件的规格、尺寸、数量、焊接工艺等，不符合要求的埋件，不允许进行安装，应要求焊接人员重新进行制作。
盘尺
50M
2
塔尺
5M
1
线坠
2㎏
6个
卷尺
7.5M
5
1.6.劳动力组织：
项目负责人
1人
技术员
2人
质检员
1人
安全员
1人
材料员
1人
焊工
15人
测量员
2人
力工
2人
二、安全、文明施工措施：
2.1安全措施
2.1.1焊接机械放置在防雨和通风良好的地方，且焊接现场不能堆放易燃易爆品。
2.1.2操作者必须穿戴好全套安全防护用品，并熟悉电焊机及安全操作技术。
四、质量标准检验要求与质保措施：
4.1预埋件T型焊的外观检查，应从同一台班内完成的用一类型预埋件中检查10%，且不得少于10件。
4.2当进行力学性能试验时，应以300件同类型预埋件作为一批计算，一周内连续焊接时，可累计计算。应从每批预埋件中切取3个试件进行拉伸试验；试件的钢筋长度应大于或等于200mm。钢板的长度和宽度均应大于或等于60mm预埋件钢筋接头3个试件拉伸试验结果，其抗拉强度应符下列要求：
4.3.6钢筋间距偏差不应大于10mm。
模板安装操作规程

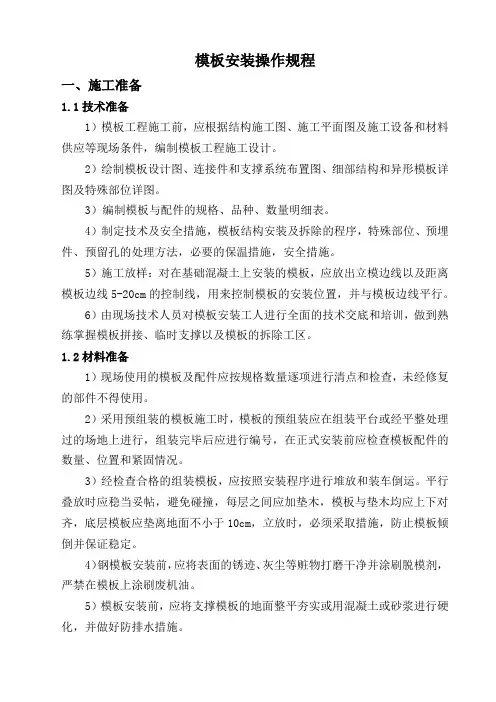

模板安装操作规程一、施工准备1.1技术准备1）模板工程施工前，应根据结构施工图、施工平面图及施工设备和材料供应等现场条件，编制模板工程施工设计。
2）绘制模板设计图、连接件和支撑系统布置图、细部结构和异形模板详图及特殊部位详图。
3）编制模板与配件的规格、品种、数量明细表。
4）制定技术及安全措施，模板结构安装及拆除的程序，特殊部位、预埋件、预留孔的处理方法，必要的保温措施，安全措施。
5）施工放样：对在基础混凝土上安装的模板，应放出立模边线以及距离模板边线5-20cm的控制线，用来控制模板的安装位置，并与模板边线平行。
6）由现场技术人员对模板安装工人进行全面的技术交底和培训，做到熟练掌握模板拼接、临时支撑以及模板的拆除工区。
1.2材料准备1）现场使用的模板及配件应按规格数量逐项进行清点和检查，未经修复的部件不得使用。
2）采用预组装的模板施工时，模板的预组装应在组装平台或经平整处理过的场地上进行，组装完毕后应进行编号，在正式安装前应检查模板配件的数量、位置和紧固情况。
3）经检查合格的组装模板，应按照安装程序进行堆放和装车倒运。
平行叠放时应稳当妥帖，避免碰撞，每层之间应加垫木，模板与垫木均应上下对齐，底层模板应垫离地面不小于10cm，立放时，必须采取措施，防止模板倾倒并保证稳定。
4）钢模板安装前，应将表面的锈迹、灰尘等赃物打磨干净并涂刷脱模剂，严禁在模板上涂刷废机油。
5）模板安装前，应将支撑模板的地面整平夯实或用混凝土或砂浆进行硬化，并做好防排水措施。
二、模板、支架的安装与制作2.1模板的制作1）模板应按批准的加工图进行制作，成品经检验合格后方可使用。
组装前应对零部件的几何尺寸和焊缝进行全面检查，合格后方可进行组装。
2）制作钢木组合模板时，钢与木之间的接触面应紧贴。
面板采用防水胶合板的模板，除应使胶合板与背楞之间密贴外，对在制作过程中裁切过的防水胶合板茬口，应涂刷防水涂料。
3）木模板与混凝土接触的表面应刨光且应保持平整。
压混凝土预埋件制作及安装
排水管通畅性
续表
压混凝土预埋件制作及安装
伸缩缝 （填充材 料）
片（带）外观
基座
片（带）插入深度 沥青井（柱） 接头
片（带）中心线与接缝中心线安 装偏 差
伸缩缝缝面
涂敷沥青料
粘贴沥青油毛毡
铺设预制油毡板或其他闭缝板
观察
检查、量测 观察 检查
观察
观察、量测
所有外露止水片（带） 不少于5个点 不少于1个点 检查3? 5 个点 全数
检查3〜5个点
每个焊接处
每个连接带
检查1? 2个点
全部
排水孔倾斜度
量测 全数
观察
孔位置钢筋网的锚筋
钻孔底部的孔径
钻孔深度
钻孔的倾斜度相对设计轴线。
预埋件安装施工技术方案

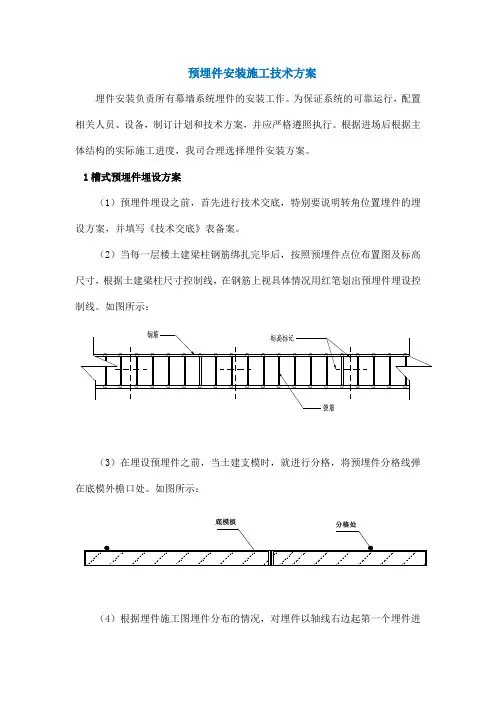

预埋件安装施工技术方案埋件安装负责所有幕墙系统埋件的安装工作。
为保证系统的可靠运行，配置相关人员、设备，制订计划和技术方案，并应严格遵照执行。
根据进场后根据主体结构的实际施工进度，我司合理选择埋件安装方案。
1槽式预埋件埋设方案（1）预埋件埋设之前，首先进行技术交底，特别要说明转角位置埋件的埋设方案，并填写《技术交底》表备案。
（2）当每一层楼土建梁柱钢筋绑扎完毕后，按照预埋件点位布置图及标高尺寸，根据土建梁柱尺寸控制线，在钢筋上视具体情况用红笔划出预埋件埋设控制线。
如图所示：（3）在埋设预埋件之前，当土建支模时，就进行分格，将预埋件分格线弹在底模外檐口处。
如图所示：（4）根据埋件施工图埋件分布的情况，对埋件以轴线右边起第一个埋件进行编号，从1至若干个进行埋设（参见下图）并以我司的埋件检查表填写埋件埋设的情况。
上下、左右、前后将埋设的情况记录下来，埋件埋设后填写《隐蔽验收单》并附《检查表》报监理验收。
1.1预埋件埋设的要求（1）预埋件在埋设过程中，要以多轴线进行埋设，相对来说轴线之间的精确度足以满足埋件的几何尺寸，若以单轴线定位，丈量过程中尺寸误差会积累，造成埋件的偏位，相对轴线偏差小于20mm，如图所示：（2）幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；预埋件位置偏差上下不应大于10mm，上下测量依据底模用卷尺进行测量。
如图所示：（3）当土建梁柱钢筋绑扎完毕后，将预埋件用铁丝临时固定在钢筋上，或点焊在箍筋上。
（4）若预埋件埋设中碰到埋件在箍筋的空档处，则可添加辅助钢筋，或用铁丝与主筋扎牢。
（5）预埋件在埋设过程中，一定要紧贴模板（参见下图），上下、左右偏差到20mm影响不大，而前后倾斜将造成角码与埋件之间接触减少，施工难度加大。
采取措施，加垫铁块等均为点接触，受力将受影响。
这时候只能采用楔型铁块辅助修正，这样势必造成施工周期长、成本增加。
（6）埋件埋设好以后，在浇捣砼时，要注意保护埋件。
预埋件制作与安装方案
预埋件制作与安装方案本方案旨在规范预埋件制作与安装的施工流程，确保工程质量和安全。
在施工前，应进行以下准备工作：1）检查预埋件的型号、位置和数量是否与设计图纸一致；2）根据预埋件图集制作放样单，并检查焊缝型号是否正确；3）组织好预埋件加工人员，并确保其持有相应的证书；4）准备好必要的工器具、机械和材料，如剪板机、喷砂机、电焊机、焊条保温箱等。
2、制作预埋件制作预埋件的步骤如下：1）根据放样单将预埋件加工成相应的形状和尺寸；2）在预埋件上进行焊接处理，确保焊缝质量符合要求；3）进行表面处理，如喷砂、打磨等，以保证表面光洁度和防腐性；4）对预埋件进行质量检查，确保其符合设计要求和相关标准。
3、安装预埋件安装预埋件的步骤如下：1）在施工现场进行预埋件的定位和标定；2）进行预埋件的固定和调整，确保其位置和角度符合设计要求；3）进行预埋件的连接和焊接，确保焊缝质量符合要求；4）对安装好的预埋件进行质量检查，确保其符合设计要求和相关标准。
第三章施工注意事项1、施工前应对预埋件进行全面检查，确保其质量符合要求；2、在进行预埋件焊接时，应采取相应的防火措施，以防止火灾事故的发生；3、在进行预埋件安装时，应注意保护好周围的设备和构件，避免对其造成损害；4、在进行预埋件连接和焊接时，应确保焊缝质量符合要求，避免出现质量问题。
第四章安全文明施工措施1、施工现场应设置明显的安全警示标志，并进行安全教育和培训；2、施工人员应按照相关规定佩戴好个人防护用品，如安全帽、防护眼镜等；3、在进行预埋件焊接和切割时，应采取相应的防火措施，确保施工现场的安全；4、在进行预埋件安装时，应注意保护好周围的设备和构件，避免对其造成损害；5、施工现场应保持整洁，避免出现杂物堆放和垃圾滞留的情况。
第五章危险点分析及预防措施1、预埋件加工过程中，存在切割、焊接等危险操作，应加强安全教育和培训，确保施工人员的安全意识；2、在进行预埋件安装时，应注意保护好周围的设备和构件，避免对其造成损害；3、在进行预埋件连接和焊接时，应确保焊缝质量符合要求，避免出现质量问题；4、在施工现场应设置明显的安全警示标志，并进行安全教育和培训，以提高施工人员的安全意识。
预埋件制作与安装(新)
张立军王可增A 2009-02-18 PRE孙江波梁贺王千华宋建勋初版版本Rev 日期Date状态Status编写Drafted by校核Checked by审核Reviewed by批准Approved by修改－说明YANGJIANG NUCLEAR POWER STATION阳江核电站1、2号机组常规岛建安工程项目DOC.NO P Y 9 C I X 1 8 0 0 1 T C S T 4 2 S S承包商：通讯渠道：YCLS YANS 标题(TITLE):预埋件制作与安装参考文件编码Refere nce Docume nt文件种类A：Identical (+FCR/FCN/EDN/CIN)B：ModifiedC:New√Issued by出版: 阳江核电项目部本文件产权属于山东电建二公司所有，未经许可，不得以任何方式外传。
This document is the property of Shandong Electric Power construction No.2 Company ,no part of this document may be reproduced by any means，nor transmitted without the written permission of the SEPCO2.程序修改记录目录1. 编制依据及适用范围：.......................................................................................................... - 4 -2. 施工方案及工艺流程：.......................................................................................................... - 4 -3. 施工注意事项：...................................................................................................................... - 7 -4. 安全文明施工措施：.............................................................................................................. - 7 -5. 危险点分析及预防措施：...................................................................................................... - 8 -6. 附件：.................................................................................................................................... - 10 -1.编制依据及适用范围：1、编制依据：《建筑施工手册》第四版中国建筑工业出版社《建筑工程质量通病防治手册》第二版中国建筑工业出版社《电力建设施工质量验收及评定规程》（土建工程篇DL/T5210.1-2005）《混凝土工程质量验收规范》（GB50204-2002）《钢筋焊接及验收规程》（JGJ18—2003）《电力建设安全工作规程》（DL5009.1-2002）《常规岛土建技术规格书》工程建设标准强制性条文2006版2、适用范围：本方案为预埋件通用方案，适用于MX厂房、BOP附属厂房普通预埋件的制作与安装。
