谷糙分离设备工作原理和应用_一_
撞击谷糙分离机的工作原理
撞击谷糙分离机的工作原理撞击谷糙分离机是一种常用于谷物分离、去壳和清理的设备。
它通过物料在高速旋转的撞击板作用下，实现了对谷物的分离和清理。
以下将详细介绍撞击谷糙分离机的工作原理。
撞击谷糙分离机主要由进料系统、撞击系统、分离系统、清理系统和出料系统组成。
下面将分别介绍每个系统的工作原理。
1. 进料系统：撞击谷糙分离机的进料系统主要由进料斗和进料皮带组成。
谷物通过进料口进入进料斗，并由进料皮带将谷物均匀地输送到撞击系统中。
2. 撞击系统：撞击谷糙分离机的撞击系统由主轴、撞击盘和撞击板组成。
主轴带动撞击盘高速旋转，而撞击板则固定在撞击盘上。
当谷物进入撞击系统时，撞击盘将谷物向外甩出，并与撞击板发生剧烈碰撞。
撞击板的强烈撞击力能够使谷物的外壳破碎和分离，同时也能将杂质和异物从谷物中分离出来。
3. 分离系统：撞击谷糙分离机的分离系统采用筛分和风力分离的方式。
分离系统由筛网和风机组成。
撞击后的谷物和杂质一起进入分离系统，首先通过筛网进行粗分离。
筛网的孔径根据谷物的大小来选择，可以将大颗粒的谷物和较大的杂质筛分出去。
然后，通过风机的吸力作用，将谷物和轻杂质（如秕壳、糠皮等）分离。
由于谷物的比重较大，能够被风力吸引并输送到下一处理步骤中，而轻杂质则受到风力的作用，被吸引到风机的集尘室中。
4. 清理系统：撞击谷糙分离机的清理系统主要由清理装置和排渣装置组成。
清理装置通过对撞击后的谷物进行清理，去除杂质、糠皮和残留物等，以保证谷物的质量。
排渣装置负责将风力分离后的轻杂质排出系统，并将杂质集中处理，以便进行后续的处理或回收利用。
5. 出料系统：撞击谷糙分离机的出料系统主要由出料斗和出料管道组成。
经过撞击、分离和清理后的谷物最终通过出料斗和出料管道排出机器，完成整个分离过程。
综上所述，撞击谷糙分离机通过高速旋转的撞击盘和撞击板对谷物进行撞击，使谷物的外壳破裂和分离。
然后，通过筛分和风力分离的方式对谷物和杂质进行进一步的分离。
谷糙分离筛说明书
一、工作原理MGCZ100系列重力谷糙分离机，是利用稻谷与糙米的比重、粒度、磨擦系数等方面的物理特性差异，在具有横向往复摇动分离板的作用下，谷糙混合物逐渐产生自动分级，使比重大而粒度小的糙米下沉，又籍双向倾斜的凸点分离板运送作用,使糙米斜向上移动分离板上方流出；而比重小、粒度大的稻谷则浮于糙米上层，斜向下滑到分离的下方流出，从而达到依质分离的结果。
二、工艺流程回砻谷谷糙混合物谷糙分离机回本机净糙三、规格及技术参数四、主要结构MGCZ100型系列重力谷糙分离机由进料匀料装置、分料装置、分离箱体、出料装置、支承调节机构、偏心传动机构、弹簧缓冲装置、机座等八大部件组成，如图1所示：（一）进料匀料装置：设有均料淌板、大杂筛网、匀料送料板、可调刮料板。
谷糙混合物由进料口流入，经均料淌板匀料后进入大杂筛网除去大杂；然后到达匀料送料板，在往前送料途中，由可调刮料板将物料进一步刮匀，再送往分料装置。
（二）分料装置：由六～十二个料槽构成，上接进料匀料装置，下接分离箱体中的六～十二层分离筛板，通过调节分料装置上的隔板，使各层分离板上的物料流量均匀。
（三）分离箱体：由墙板、立柱、出口加强框、分离层、支承架、撑杆架和盖板，用螺栓逐层叠加构成一整体，支承于支承调节机构上，使各层分离板运动一致，如图2所示：（四）出料装置：联接于分离箱体出口端，内设分级调料板和翻板，移动调节灵活，可以方便地控制分离质量。
（五）支承调节机构：由两组支承杆、支承轴和偏心升降机构组成。
上与支承架，下与机座连接，构成平行四边形，左右对称使分离箱体运动平稳一致。
偏心升降机构能灵活调节分离箱体的横向倾角（14°～18°），适应工艺效果的需要，如图3所示：（六）偏心传动机构：由主轴、偏心套、牵伸杆、牵伸轴、大小轴承座、平衡轮、平衡皮带轮等组成。
小轴承座与支承架连接，大轴承座与机座连接，由电动机传动平衡皮带轮，实现分离箱体横向往复运动，如图4所示：（七）弹簧缓冲装置：由拉簧支架、拉簧拉条、拉簧等组成，对运动的分离箱体起缓冲保护作用。
谷糙分离技术研究与实践
种 由 重 力谷 糙 分 离机 和 谷 糙 分 离平 转 筛组 合 的谷 糙 分 离工 艺 ， 经 生产 实践 证 明 ， 该 组合 工 艺对 提 高谷 糙 分 离效
果和砻谷机产量 ， 降低胶耗作用显著 ， 具有推广应用价值 。
关键词 ： 稻谷 ； 糙米 ； 谷糙 分 离 ； 工 艺 流 程
中图 分 类 号 ： ＴＳ ２ １ ２ ． ４ ３
文 献标 志码 ： Ｂ
文章 编 号 ： １ ０ ０ ３ —６ ２ ０ ２ （ ２ ０ １ ３ ） ０ ４ —０ ０ ０ ９ —０ ２
谷糙 分离 是大 米 加 工 厂 的关 键 工 序 ， 它 直 接 影 响大 米加工 厂 的 产量 和 质 量 。 目前 ， 国 内外 广 泛使
县， 原粮 品种 多 ， 混杂严 重 ， 其 大米 车 间始建 于 １ ９ ５ ８ 年， 当 时设 计 生 产 能力 为 日产 标 二米 ３ ０ ０ ｔ ， 谷 糙 分
原粮、 操作 等诸 多 因素 ， 加 上 该 设 备 体 积庞 大 ， 处 理 量小， 造价较 贵 ， 故 我 国使 用 此 设 备 的 大 米厂 不 多 ； 谷糙 分 离平 转 筛 结 构 紧 凑 ， 处 理量大 ， 但 对 品种 混
１ 技 改 方 案 的 确 定
影 响谷糙 分 离效果 的因素较 多 ， 如工 艺组合 ， 原 粮 品质 、 流量 及其 稳 定 性 ， 机 械 制 造质 量 ， 以及 工 人 操作 的熟练 程度 等 。
例 如某 大 米 厂 ， 加 工 的 原 粮 主要 来 自 ２ ０多 个
用 的谷糙分 离设 备 有 谷糙 分离 溜 筛 、 谷 糙 分 离 平 转
杂、 粒度 长短 不 齐 ， 高水 分 原 粮 加 工 时 工 艺效 果 差 ；
谷糙分离机操作规程
谷糙分离机操作规程第一章总则第一条为了确保谷糙分离机的安全运行，保障作业人员的人身安全和设备的正常使用，制定本操作规程。
第二条谷糙分离机是一种用于分离谷物中的糙米和杂质的设备。
第三条谷糙分离机的操作人员应经过相关培训，熟悉谷糙分离机的结构、性能、操作方法及维护保养等知识。
第二章设备的基本知识第四条谷糙分离机的主要部件包括进料系统、分离系统、出料系统、电气控制系统等。
第五条谷糙分离机的工作原理是通过充分提前清洗好的谷物，经进料系统送入分离系统，在分离系统内进行脱壳和分离，将糙米和杂质分离。
第六条谷糙分离机的进料量、分离效果、出米糠比等参数应符合相关标准要求。
第三章设备的操作步骤第七条谷糙分离机的操作人员应首先检查设备的工作状态，核实各部件是否正常，如发现故障应及时进行维修或更换。
第八条谷糙分离机开机前，应先检查电控柜的电源接地是否可靠，检查导电部位是否有腐蚀，并进行相应维护措施。
第九条谷糙分离机开机前，应先将糙米和杂质从所处容器中清空，确保进料系统正常工作。
第十条开机前，操作人员应根据设备的工艺要求，将谷物进行适当的清洗，去除谷物中的杂质。
第十一条开机前，应检查进料系统的运行情况，确保进料顺畅，没有堵塞现象。
第十二条当谷糙分离机开机后，操作人员应观察设备的运行情况，特别注意是否有异响、异味和异常震动等现象。
第十三条谷糙分离机开机后，操作人员应从电气控制系统中注意观察各个指标的显示情况，如电流、电压等是否正常。
第十四条谷糙分离机运行中，操作人员应注意观察设备的温度变化，如发现温度异常高，应及时停机检查原因。
第十五条谷糙分离机运行中，如发现分离效果不佳，可以根据需要调整分离系统的参数。
第十六条谷糙分离机运行中，如发现设备产生杂质或糙米混入出料中，应及时停机检查原因，并进行清理或维修。
第十七条谷糙分离机停机前，操作人员应先将谷物和杂质从设备中清理出来，再进行关机操作。
第十八条谷糙分离机停机后，操作人员应对设备进行简单的维护保养，并将设备进行彻底清洁。

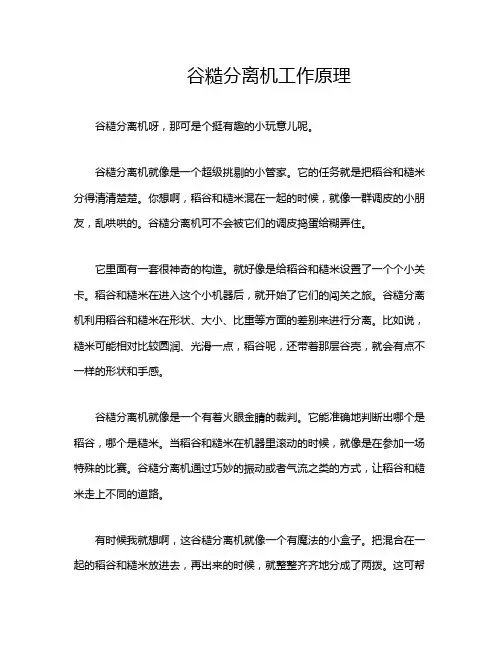

谷糙分离机工作原理
谷糙分离机工作原理谷糙分离机呀，那可是个挺有趣的小玩意儿呢。
谷糙分离机就像是一个超级挑剔的小管家。
它的任务就是把稻谷和糙米分得清清楚楚。
你想啊，稻谷和糙米混在一起的时候，就像一群调皮的小朋友，乱哄哄的。
谷糙分离机可不会被它们的调皮捣蛋给糊弄住。
它里面有一套很神奇的构造。
就好像是给稻谷和糙米设置了一个个小关卡。
稻谷和糙米在进入这个小机器后，就开始了它们的闯关之旅。
谷糙分离机利用稻谷和糙米在形状、大小、比重等方面的差别来进行分离。
比如说，糙米可能相对比较圆润、光滑一点，稻谷呢，还带着那层谷壳，就会有点不一样的形状和手感。
谷糙分离机就像是一个有着火眼金睛的裁判。
它能准确地判断出哪个是稻谷，哪个是糙米。
当稻谷和糙米在机器里滚动的时候，就像是在参加一场特殊的比赛。
谷糙分离机通过巧妙的振动或者气流之类的方式，让稻谷和糙米走上不同的道路。
有时候我就想啊，这谷糙分离机就像一个有魔法的小盒子。
把混合在一起的稻谷和糙米放进去，再出来的时候，就整整齐齐地分成了两拨。
这可帮了农民伯伯和粮食加工者的大忙呢。
要是没有它，靠人工来分离，那得费多少劲儿呀，就像大海捞针一样困难。
而且呀，谷糙分离机工作起来还挺带劲的。
它就像一个不知疲倦的小蜜蜂，嗡嗡嗡地忙活着。
不管是面对大量的稻谷和糙米混合物，还是少量的，它都能兢兢业业地完成自己的工作。
它不会因为工作量大就偷懒，也不会因为工作量小就敷衍。
这谷糙分离机还特别可靠呢。
就像一个忠实的小伙伴，总是能稳定地把稻谷和糙米分好。
它不会今天分对了，明天就出错。
它就像一个有着自己原则的小卫士，守护着粮食加工的第一道防线，确保我们吃到的大米是经过精心筛选的，这可关系到我们的饭碗呀，是不是觉得它超级重要呢？。
砻谷机_砻谷机的操作原理_砻谷机使用注意事项
砻谷机_砻谷机的操作原理_砻谷机使用注意事项砻谷机是将稻谷脱去颖壳，制成糙米的粮食加工机械。
它能脱去稻谷外壳，减少米粒爆腰和表皮受损，尽量保持糙米完整。
主要由料斗进料装置、机头装置、谷壳分离室、齿轮变速箱、机架等组成。
常见的砻谷机设备有胶辊砻谷机、砂盘砻谷机和离心砻谷机等。
胶辊砻谷机胶辊砻谷机主要工作部件是一对在铸铁圆筒上粘结或套装胶层的水平橡胶辊筒或塑料辊筒。
两辊轴线位于同一水平面内或略有高度差，以不同的转速相向转动，其中一辊的位置固定，另一辊可以移动，使两辊间的轧距可调。
两辊线速之差为2～3．2米/秒，线速之和不宜超过30米/秒。
稻谷经淌板（或经喂料辊和淌板）在胶辊全长上均匀地喂入两辊之间，等径辊筒以不同的线速逆向回转，通过压砣的压力使通过辊间的稻谷受到挤压和搓撕。
由于受到两辊的挤压和由两辊速度差产生的搓撕作用，绝大部分稻谷达到脱壳的目的，进入谷壳分离装置，再经吸风口以4～5米/秒的风速吸除稻壳。
谷糙混合物与稻壳分离后，谷糙混合物从出料淌板排出。
轧距调节机构有定压调节和定距调节两类。
定压调节可借气压、液压或压铊进行，其中压铊式自动紧辊（轧距调节）机构是中国在20世纪60年代首先发展的。
为了使两胶辊保持正确的线速度的线速度差，中国还发展了齿轮变速箱和三角胶带相结合的传动方式。
胶辊砻谷机的脱壳率高，糙米表面光滑，碎米少，但在气温高时胶辊损耗快，糙米爆腰较多，生产成本较高。
砂盘砻谷机砂盘砻谷机借助上下两片圆形金刚砂盘，上盘固定，下盘转动，线速为20～25米/秒。
稻谷在两砂盘中，因受到端压搓撕作用而脱壳。
优点是糙米爆腰少，砂盘比胶辊耐磨，加工成本低；缺点是脱壳率较低，碎米较多。
砂盘砻谷机主要工作部件是与铸铁圆盘粘结为一体的环形金刚砂盘,上、下两盘,上盘固定，下盘转动并可上下移动，根据稻谷粒度的大小调节上下砂盘的间隙(轧距)。
轧距应小于稻谷的长度，而大于稻谷的宽、厚度。
稻谷从喂料斗通过上砂盘的中心区喂入下砂盘，下砂盘转动产生的离心力迫使谷粒进入两盘之间的环形脱壳区。
谷糙分离筛说明书
-、工作原理MGCZ100系列重力谷糙分离机，是利用稻谷与糙米的比重、粒度、磨擦系数等方面的物理特性差异，在具有横向往复摇动分离板的作用下，谷糙混合物逐渐产生自动分级，使比重大而粒度小的糙米下沉，又籍双向倾斜的凸点分离板运送作用，使糙米斜向上移动分离板上方流出；而比重小、粒度大的稻谷则浮于糙米上层，斜向下滑到分离的下方流出，从而达到依质分离的结果。
二、工艺流程►回碧谷谷糙混合物一谷糙分离机一►回本机—►净糙三、规格及技术参数四、主要结构MGCZ100型系列重力谷糙分离机由进料匀料装置、分料装置、分离箱体、出料装置、支承调节机构、偏心传动机构、弹簧缓冲装置、机座等八大部件组成，如图1所示：（一）进料匀料装置：设有均料淌板、大杂筛网、匀料送料板、可调刮料板。
谷糙混合物由进料口流入，经均料淌板匀料后进入大杂筛网除去大杂；然后到达匀料送料板，在往前送料途中，由可调刮料板将物料进一步刮匀，再送往分料装置。
（二）分料装置：由六〜十二个料槽构成，上接进料匀料装置，下接分离箱体中的六〜十二层分离筛板，通过调节分料装置上的隔板，使各层分离板上的物料流量均匀。
（三）分离箱体：由墙板、立柱、出口加强框、分离层、支承架、撑杆架和盖板，用螺栓逐层叠加构成一整体，支承于支承调节机构上，使各层分离板运动一致，如图2所示：（四）出料装置：联接于分离箱体出口端，内设分级调料板和翻板，移动调节灵活，可以方便地控制分离质量。
（五）支承调节机构：由两组支承杆、支承轴和偏心升降机构组成。
上与支承架，下与机座连接，构成平行四边形，左右对称使分离箱体运动平稳一致。
偏心升降机构能灵活调节分离箱体的横向倾角（14°〜18°）,适应工艺效果的需要，如图3所示：（六）偏心传动机构：由主轴、偏心套、牵伸杆、牵伸轴、大小轴承座、平衡轮、平衡皮带轮等组成。
小轴承座与支承架连接，大轴承座与机座连接，由电动机传动平衡皮带轮，实现分离箱体横向往复运动, 如图4所示：（七）弹簧缓冲装置：由拉簧支架、拉簧拉条、拉簧等组成，对运动的分离箱体起缓冲保护作用。
谷糙分离机的精确分选和分类技术
谷糙分离机的精确分选和分类技术谷糙分离机是一种用于精确分选和分类谷物的设备，它在农业生产中起着重要的作用。
谷糙是指谷粒外层的外壳、皮膜和鳞片等杂质，它们会影响谷物质量和加工效果。
因此，精确分选和分类谷糙对于提高谷物品质、增加农产品附加值具有重要意义。
在谷糙分离机的精确分选和分类技术中，有几个关键方面需要考虑：分选原理、分选设备、分选参数、分选条件等。
首先，分选原理是谷糙分离机技术的基础。
目前常用的分选原理主要有：重力分选、气流分选、振动分选和光学分选等。
其中，光学分选是一种比较先进的技术，它通过利用光学传感器感知谷糙的特征，如颜色、形状、大小等，从而实现对谷糙的精确分选和分类。
其次，分选设备的性能和效果直接影响谷糙分选的效果。
谷糙分离机一般由进料系统、分选系统和出料系统组成。
进料系统负责将原料引入分选机；分选系统通过不同的分选原理对谷糙进行分离；而出料系统则将分离后的谷粒和谷糙分别送出。
在选择分选设备时，需考虑设备的生产能力、分选效果、稳定性以及维护和清洁等方面的因素。
再次，分选参数和分选条件对于谷糙分选的准确性和有效性至关重要。
分选参数包括光源的选择、光学传感器的设置、分选速度等。
例如，光源的选择应具有足够的亮度和长寿命，以确保对谷糙特征的准确感知。
而分选速度则需要适中，既不会影响分选效果，又能保证分选的高效率。
此外，分选条件还包括温度、湿度等环境因素的控制，以及预处理工艺的优化等。
最后，为了实现谷糙分离机的精确分选和分类，还需要科学的管理和操作。
操作人员需要熟悉谷糙分离机的工作原理和操作规程，并按照要求进行正确操作和维护，以确保设备的正常运行和分选效果的稳定。
谷糙分离机的精确分选和分类技术在农业生产中的应用广泛。
它可以提高谷物的品质，降低谷糙对加工设备的磨损程度，减少谷物加工过程中的能耗和物料损失。
此外，精确分选和分类技术还可以为农产品的市场营销提供优势，增加产品的附加值和竞争力。
总而言之，谷糙分离机的精确分选和分类技术在现代农业生产中扮演着重要角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 5 颗粒在溜筛工作面上受力情况
mgsin fmgcos
即 t g f , f= gt , t g t g 。物料运动的速度:
V 2= V 02+ 2as, V =
V
2 0
+
2 as
9
ห้องสมุดไป่ตู้
商业科技开发 1997 1
粮食工程
mgsin - fmg cos = ma, a= g ( sin - fcos ) , 得
V=
V
2 0
+
2g( sin
-
f cos
)
式中: V 物料在工作面上的末速( m/ s) ;
V 0 物料在工作面上的初速( m/ s) ; S 物料在工作面上的滑动距离( m) ; f 物料与工 作面之间的摩擦系数( 谷糙混 合物和钢丝筛网取 0. 7) 。 ( 1) 加速运动。物料 在离工作面高 0. 12m 处 下落, V0= 0. 86m/ s, s= 1. 5m ( 工作 面长度) , = 36 , 得
旋转物体的角速度=
n 30
(
rad/
s)
振动方向的工作面与水平面夹 角, 下斜
为正, 上斜为负( )
物料单向流动的工作面与水平面的夹角
垂直于振动方向的工作面与水平面的夹
角( ) 往复振动方向与水平面夹角( ) 1 吊杆或撑杆与铅垂线夹角( ) , 一般
1= 巴基机分离曲槽侧壁尖顶夹角( )
1 颗粒与侧壁碰撞前速度和法 线的夹角
( 3) 混 合物逢到连续 圆形断面障碍 时的流动 ( 图 3)
3. 1 单式循环谷糙分离溜筛
图 3 谷糙混合物逢到连续圆形断面 时的流动
这时颗粒纵向俯仰运动较强, 颗粒的间距会增 大, 当大量糙米赶上如图所示的几种稻谷流动状态 时, 除状态( f) 外, 都有使稻谷上抬的机会。断面间 空位 S 应大于最长的稻谷, 使稻谷能自由地上升, S 可采用 20- 25mm。
项工作: 1. 坚定不移地讲政治, 把握
正确的政治方向。 2. 坚持 不懈 地进 行行 业优
良传统教育, 倡导敬业精神。 3. 牢固树立服务观念、努力
实践为人民服务的宗旨。 4. 积极做好廉政建设。 粮油工 业企 业目 前虽 然还
面临 着许 多困难, 但 是, 我们应 该看到, 粮油工业仍保持着其他
粮食工程
谷糙分离设备工作原理和应用( 一)
顾尧臣
编者按 这是 粮食加工设备工作原理、设计和应用 一书的第 8 章 谷糙分离设备工作原理和应用 , 书将于一年后出版。顾工辛勤耕 耘粮食机械领域大半生, 该书凝聚着他的智慧和汗水。
摘要 本文阐述了谷糙分离设备的功能、用途和应用符号; 论述了谷糙自动分级原理; 扼要论述 了按粒度差别为主的分离设备、溜筛和平转谷糙分离筛的原理、性能和筛面设计; 详细论述了按 弹性差别为主的分离设备巴基机的谷糙分层运动参数, 颗粒运动的推动力、速度和移动距离, 颗 粒和分离曲槽侧壁的碰撞运动, 并举例验算和讨论; 详细论述了按重力差别为主的几种重力谷 糙分离机的谷糙分层运动, 分离板性状和运动, 颗粒在不同层面和情况下摩擦系数的分析, 颗粒 运动的推动力、速度和移动距离, 并举例验证和讨论。
谷糙分离筛的工作原理是在谷糙自动分级的 基础上利用粒度差别, 选用适当的筛孔和配合简单 有效的工艺流程进行分离。
谷糙分离筛按研究和生产的发展过程分类, 有 单式循环谷糙分离溜筛, 复式循环谷糙分离溜筛和 平转谷糙分离筛。
图 4 单式循环谷糙 分离溜筛 N 正筛 K 插查筛
图 4 所示是由 8 道单式溜筛按工艺流程组合 的循环谷糙分离溜筛, 生产实践表明这种筛的道数 合理, 分离效果好, 和后来发展的设备相比, 存在 问题是循环回流的物料提升次数较多, 占地面大。 3. 1. 1 物料在工作面上的运动情况
谷糙分离机。 运动状态和工作面配合的结果如表 1
表1
工作面
所属设备和性状
流动状态
光面 巴基机振动分离台 底面 急流
粗糙面 选糙筛钢丝编织筛网
畅流
凹凸面
重力分离机的带有 袋孔 或马蹄形 、截圆锥体形、 棱锥体形凸台的工 作面
急流
流体表面
谷糙自动分级后 的 糙米层表面
畅流
颗粒在畅流中运动情况主要为纵向流动, 颗粒的间 距较小。颗粒在急流中除纵向流动外, 上下流动亦
图 1 谷糙混合物在较光工作面上流动
在较光的工作面上, 颗 粒的纵向俯仰运动较 差, 间距小, 但 V c 和 V d 都较大, 二者速差较小, 碰 撞的次数少, 碰撞力小, 抬起力小, 稻谷被抬起的机 会少, 所以自动分级效果较差。
( 2) 混合物在凹凸工作面上流动( 图 2) 这时颗粒纵向俯 仰运动较 强, 颗 粒的间距 较 大, 糙米赶上稻谷时的状态有四种, 在图 2 中( a) 、 ( b) 、( c) 状态时, 糙米前端和稻谷后端离工作面距
() 2 颗粒与侧壁碰撞后速度和法 线的夹角
() e 谷物颗粒的恢复系数, 表示弹性 V 物料在工作面 或颗粒层面上 一点的运
动速度( m/ s) V dc 稻谷相对于糙米层面的运动速度
V cg 糙米相对于工作面的运动速度
V dg 稻谷相对于工作面的运动速度
a 物料在工作面上一点的运动加速度
( m / s) ( g)
6
粮食工程
而在日本则多数是第三类。
这些分离设备亦可承担其他谷物的分离任务,
如分离燕麦和麦仁, 从大麦中除去石块状麦芽, 小
麦、黑麦、玉米 种子分离, 大麦、稻谷、燕麦种 子分 离。但只有第二类设备巴基机在其使用说明书中 提到。
1. 2 应用符号 有关筛的符号已在第 3 章振动设备和第 5 章
水平回转设备中列出, 需要增加巴基机和重力分离 机有关的符号。符号在总体上是统一的, 在少数细
( R40) 平转谷糙分离筛第一层面测得的谷 糙混合 物流速为 0. 19m / s, 筛面线 速为 0. 67m/ s, 筛面倾 角 0. 5~ 2. 5 ( 可调) 。
( 2) 谷糙混合物下层糙米要有一定的厚度。糙 米平 均 厚 度 在 2. 5mm, 下 层 糙 米 厚 度 至 少 在 2 5mm 以上, 才能保持稻谷留在糙米上面。
a
物料垂直于工作面的运动加速度
u 颗粒与固定物体作弹性碰撞后的反弹速
度( m/ s)
S 物料位移( m) Sdg 稻谷相对于工作面的位移
Scg 糙米相对于工作面的位移
Q 产量( 糙米 kg/ h) m 物体质量( kg s2/ m )
m 糙米质量
m 稻谷质量
P 运动物体惯性力( kg ) Ph 谷糙混含物运动惯性力
商业科技开发 1997 1
8
粮食工程
图 2. 谷糙混合物在凹凸工作面上的流动
离之差较大, 糙米的厚度小于稻谷的, 碰撞时糙米 易于把稻谷上抬。状态( d) 中, 糙米会移到稻谷上 面去, 但这种状态所占比率小。
凹凸面的高度 T 应为糙米的平均厚度 2. 5mm 左右, 角应小于或等于糙米的休止角, R 应大于 稻谷腹部弧形壳的曲率半径。
( 3) 谷糙混合物各颗粒之间要有一定的间距。 如颗粒相互紧贴没有间距, 分级就很难实现, 采用 凹凸工作面使颗粒产生较强的纵向俯仰运动; 工作 面有小于 1g 的垂直加速度; 混合物中引入上升气 流等, 都可以使颗粒产生较大间距。
( 4) 稻谷和糙米在流动时要有纵向俯仰运动。 2. 3 谷糙混合物在不同状态下的分级运动
业的专项 技改 贷款逐 年增加 等
等。这就要求我们认清形势, 转 变观念, 抓住机 遇, 继续 深化 粮 食流通体 制改 革, 增 强信 心, 积 极参与市场竞争, 克服现阶段存 在的困难, 推进粮油工业的新发 展。
( 在 1996 年 下半 年全 国 粮 办工业处 长座 谈会上 的讲话 摘 要)
商业科技开发 1997 1
Pd 稻谷运动惯性力
Pc 糙米运动惯性力
f 物料的摩擦系数
f 糙米和工作面之间的摩擦系数 f 稻谷和糙米层面之间的摩擦系数
2 谷糙自动分级
由于稻谷和糙米在粒度、比重、弹性、摩擦系数
和悬浮速度等特性方面不同, 谷糙混合物在运动中
产生自动分级现象, 使稻谷层浮在糙米层上面。各
种类型谷糙分离设备都分别利用某种特性或几种
1 功能用途和应用符号
1. 1 功能和用途 稻谷用砻谷机脱壳时, 脱壳率随稻谷品种而不
同, 一般粳稻为 80~ 90% , 籼稻为 75~ 85% , 砻下 物经除去稻壳后为谷糙混合物。从谷糙混合物中 分离出纯净的糙米供碾米机使用, 稻谷回入砻谷机 再脱壳。我国谷糙分离的主要指标为:
( 1) 糙米中含稻谷不超过 40 粒/ kg 。 ( 2) 回砻谷含糙米量不超过 10% 。 谷糙分离设备要为这种要求服务。
特性的差异为主进行分离工作, 但无一例外地必须
利用谷糙自动分级特性作为工作基础。
2. 1 谷糙混含物是颗粒流体
在各种类型谷糙分离设备上流动的谷糙混合
物是一种流体, 是由稻谷和糙米组成的颗粒流体。
在颗粒流体中, 颗粒之间有间距, 每个颗粒都
在运动, 稻谷在流动中的前进速度为 vd, 糙米在流 体中的前进速度为 vc。在总的流动中, 每个颗粒围 绕着自身的长、宽、厚方向有运动, 其中纵向( 长度
不论在哪种流动状态中, 由于比重不同, 糙米 趋于下沉挤开稻谷。由于摩擦系数不同, 糙米速度 V c 大于稻谷速度 V d, 推挤稻谷。
( 1) 混合物在较光工作面上流动( 图 1) 稻谷的平均厚度比糙米的平均厚度大 0. 5mm 左右, 放在同一平面上时, 稻谷厚度中心比糙米厚 度中心高 0. 25mm 左右, 如图中( a) 。当糙米赶上 稻谷时, 糙米的前端能插入稻谷后端下面, 将稻谷 向上抬起如图中( b) 。个别情况下糙米亦可能被抬 起如图中( c) , 混合物中糙米数量远多于稻谷, 所以 稻谷被上抬的机会是极多的。
