BITS时钟频率漂移的检测方法
时钟的抖动测量与分析
时钟的抖动测量与分析时钟抖动的分类与定义时钟抖动通常分为时间间隔误差（Time Interval Error，简称TIE），周期抖动（Period Jitter）和相邻周期抖动（cycle to cycle jitter）三种抖动。
TIE又称为phase jitter，是信号在电平转换时，其边沿与理想时间位置的偏移量。
理想时间位置可以从待测试时钟中恢复，或来自于其他参考时钟。
Period Jitter是多个周期内对时钟周期的变化进行统计与测量的结果。
Cycle to cycle jitter是时钟相邻周期的周期差值进行统计与测量的结果。
对于每一种时钟抖动进行统计和测量，可以得到其抖动的峰峰值和RMS值（有效值），峰峰值是所有样本中的抖动的最大值减去最小值，而RMS值是所有样本统计后的标准偏差。
如下图1为某100M时钟的TIE、Period Jitter、Cycle to Cycle jitter的峰峰值和RMS值的计算方法。
图1：三种时钟抖动的计算方法时钟抖动的应用范围在三种时钟抖动中，在不同的应用范围需要重点测量与分析某类时钟抖动。
TIE抖动是最常用的抖动指标，在很多芯片的数据手册上通常都规定了时钟TIE抖动的要求。
对于串行收发器的参考时钟，通常测量其TIE抖动。
如下图2所示，在2.5Gbps的串行收发器芯片的发送端，参考时钟为100MHz，锁相环25倍频到2.5GHz后，为Serializer（并行转串行电路）提供时钟。
当参考时钟抖动减小时，TX输出的串行数据的抖动随之减小，因此，需要测量该参考时钟的TIE抖动。
另外，用于射频电路的时钟通常也需测量其TIE抖动（相位抖动）。
在并行总线系统中，通常重点关注period jitter和cycle to cycle jitter。
比如在共同时钟总线（common clock bus）中（如图3所示），完整的数据传输需要两个时钟脉冲，第一个脉冲用于把数据锁存到发送芯片的IO Buffer，第二个脉冲将数据锁存到接收芯片中，在一个时钟周期内让数据从发送端传送到接收端，当发送端到接收端传输延迟（flight time）过大时，数据的建立时间不够，传输延迟过小时，数据的保持时间不够；同理，当这一个时钟的周期值偏大时，保持时间不够；周期值偏小时，建立时间不够。
实时系统中的时钟同步与时钟漂移校正方法(十)

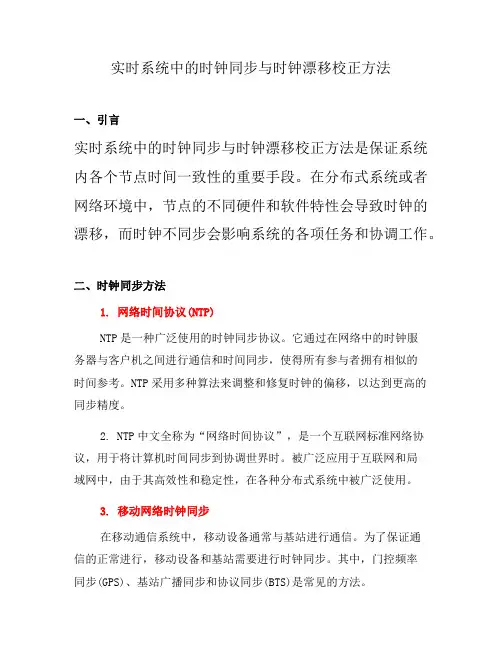

实时系统中的时钟同步与时钟漂移校正方法一、引言实时系统中的时钟同步与时钟漂移校正方法是保证系统内各个节点时间一致性的重要手段。
在分布式系统或者网络环境中，节点的不同硬件和软件特性会导致时钟的漂移，而时钟不同步会影响系统的各项任务和协调工作。
二、时钟同步方法1. 网络时间协议(NTP)NTP是一种广泛使用的时钟同步协议。
它通过在网络中的时钟服务器与客户机之间进行通信和时间同步，使得所有参与者拥有相似的时间参考。
NTP采用多种算法来调整和修复时钟的偏移，以达到更高的同步精度。
2. NTP中文全称为“网络时间协议”，是一个互联网标准网络协议，用于将计算机时间同步到协调世界时。
被广泛应用于互联网和局域网中，由于其高效性和稳定性，在各种分布式系统中被广泛使用。
3. 移动网络时钟同步在移动通信系统中，移动设备通常与基站进行通信。
为了保证通信的正常进行，移动设备和基站需要进行时钟同步。
其中，门控频率同步(GPS)、基站广播同步和协议同步(BTS)是常见的方法。
三、时钟漂移校正方法1. 预测性校正算法预测性校正算法通过分析时钟漂移的历史数据和趋势，对时钟进行预测性校正。
根据预测结果，可以主动调整时钟频率或者进行人工干预，以降低漂移误差和增强时钟的稳定性。
2. 时钟漂移补偿算法时钟漂移补偿算法旨在通过连续的测量和计算，对时钟漂移进行实时补偿。
在这种方法中，时钟频率可以被动态地调整，以确保时钟与真正参考时钟保持一致。
3. 精确对齐算法精确对齐算法的目标是将多个时钟调整到一个共同时间基准。
这需要更高精度的时间参考源，例如GPS等。
通过与其他时钟的差异进行测量和计算，可以对时钟进行微调，以实现高度同步。
四、应用和挑战时钟同步和时钟漂移校正方法广泛应用于各种实时系统，如金融交易、电力系统和分布式数据库等。
然而，面对不同硬件和软件环境，时钟同步和时钟漂移校正也面临一些挑战。
首先，网络延迟和带宽限制会影响时钟同步的实时性和精度。
时钟抖动的定义与测量方式
译自： SiT-AN10007 Rev 1.2 January 2014Clock Jitter Definitions and Measurement Methods时钟抖动的定义与测量方式[译]懒兔子1 简介抖动是实际信号的一组边沿与理想信号之间的偏差（兔子：说白了，抖动就是实际情况和理想情况不一样，差别越大抖动越大）。
时钟信号的抖动通常由系统中的噪声或其他干扰因素引起。
影响因素包括热噪声、电源变化（波动）、负载的状况（负载也可以反过来影响时钟信号）、设备噪声和临近电路耦合进来的干扰。
2 抖动的分类抖动可以通过许多方式测量（不同方式测量到的抖动被分别加以定义），以下是主要的抖动分类：1. 周期抖动（Period Jitter）2. 相邻周期间的抖动（Cycle to Cycle Period Jitter）3. 长时间抖动（Long Term Jitter）4. 相位抖动（Phase Jitter）5. 单位时间间隔抖动（TIE，Time Interval Error）2.1 周期抖动周期抖动是时钟信号的实际周期长度与理想周期长度之间的偏差，测量样本为数目不定（随机）的一组周期。
如果给定一定数目的单个时钟周期，我们就可以通过测量每个周期的长度并计算平均的周期长度，以及这些时钟周期的标准差和峰峰值（peak-to-peak value）。
这里所说的标准差和峰峰值也分别被称为RMS抖动和Pk-Pk周期抖动。
许多文献将周期抖动直接定义为被测时钟周期与理想周期之间的误差。
但是真实情况下很难对理想周期进行量化。
如果我们用示波器观察一个标称100MHz的晶振，测得的平均时钟周期却可能是9.998ns，而不是理想的10ns。
所以退而求其次，通常将平均周期作为理想周期看待（兔子：因为实际周期都是在理想值周围按照一定规律分布的，如果测量时间足够长，得到的平均值就可以非常接近理想值）。
2.1.1 周期抖动的应用周期抖动对于计算数字系统的时序裕量十分有用。
实时系统中的时钟同步与时钟漂移校正方法(三)
实时系统中的时钟同步与时钟漂移校正方法引言：在现代计算机系统中，时间是一种非常重要的资源，尤其对于实时系统来说更为关键。
实时系统需要确保任务在特定时间内得到适时的执行，因此时钟同步和时钟漂移校正在实时系统中都扮演着重要的角色。
本文将讨论实时系统中的时钟同步与时钟漂移校正的方法，以及它们的应用。
一、时钟同步方法时钟同步是指将各个处理节点的时钟进行调整，使它们保持一致。
实时系统中，常用的时钟同步方法有以下几种：硬件时钟同步硬件时钟同步是指通过硬件设备来实现时钟的同步。
例如，计算机网络中常用的基于协议的时钟同步方法NTP(Network Time Protocol)就是一种硬件时钟同步方法。
NTP利用网络中的时间服务器，通过发送和接收时间同步消息来使各个节点的时钟保持同步。
硬件时钟同步方法可以实现较高精度的时钟同步，适用于对时间精度要求较高的实时系统。
软件时钟同步软件时钟同步是指利用软件算法来实现时钟的同步。
软件时钟同步方法主要通过某种算法校正各个节点时钟的差异。
其中，最常见的方法是通过计算时钟漂移来进行校正。
节点通过测量两次时钟之间的时间差异，然后根据这个差异计算出时钟漂移，并将漂移应用到本地时钟上。
软件时钟同步方法相对于硬件时钟同步方法来说，实现成本低且具有一定的灵活性。
二、时钟漂移校正方法时钟漂移是指时钟频率略有偏离标准频率，导致时钟值的不准确。
时钟漂移的存在会影响实时系统的定时精度，因此需要进行校正。
频率调整频率调整是一种较为直接的时钟漂移校正方法。
通过微调时钟的频率，使时钟值与标准时间保持一致。
调整频率的过程通常需要参考外部的参考时钟信号，比如GPS信号。
频率调整方法可以获得较高的时钟精度，适合对时钟精度要求较高的实时系统。
时钟同步时钟同步方法中的时钟漂移校正也可以间接解决时钟漂移的问题。
通过实时系统的时钟同步功能，将各个节点的时钟进行同步，从而消除时钟漂移的差异。
时钟同步方法是一种相对简单且有效的时钟漂移校正方法，适用于实时系统中的任务同步和协作。
实时系统中的时钟同步与时钟漂移校正方法(九)

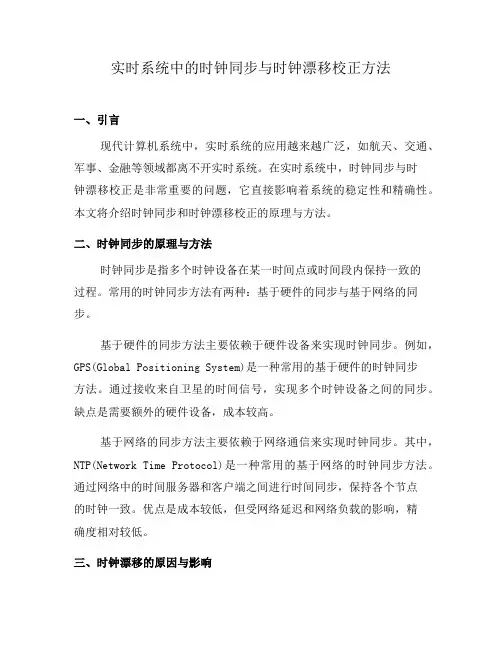

实时系统中的时钟同步与时钟漂移校正方法一、引言现代计算机系统中，实时系统的应用越来越广泛，如航天、交通、军事、金融等领域都离不开实时系统。
在实时系统中，时钟同步与时钟漂移校正是非常重要的问题，它直接影响着系统的稳定性和精确性。
本文将介绍时钟同步和时钟漂移校正的原理与方法。
二、时钟同步的原理与方法时钟同步是指多个时钟设备在某一时间点或时间段内保持一致的过程。
常用的时钟同步方法有两种：基于硬件的同步与基于网络的同步。
基于硬件的同步方法主要依赖于硬件设备来实现时钟同步。
例如，GPS(Global Positioning System)是一种常用的基于硬件的时钟同步方法。
通过接收来自卫星的时间信号，实现多个时钟设备之间的同步。
缺点是需要额外的硬件设备，成本较高。
基于网络的同步方法主要依赖于网络通信来实现时钟同步。
其中，NTP(Network Time Protocol)是一种常用的基于网络的时钟同步方法。
通过网络中的时间服务器和客户端之间进行时间同步，保持各个节点的时钟一致。
优点是成本较低，但受网络延迟和网络负载的影响，精确度相对较低。
三、时钟漂移的原因与影响时钟漂移是指时钟设备的实际速度与理论速度之间的差异。
时钟漂移的主要原因有两个：硬件因素和环境因素。
硬件因素包括时钟晶体的精度和稳定性等。
晶体的质量越高，漂移越小，同时还受到温度和电压的影响，环境因素会导致时钟漂移。
环境因素包括温度、湿度、电磁干扰等。
温度的变化可以引起晶体振荡频率的变化，从而引起时钟漂移。
湿度和电磁干扰也会对时钟设备的性能产生影响，从而导致时钟漂移。
时钟漂移会对实时系统的性能产生影响。
如果时钟设备之间的漂移差异过大，可能会导致任务的错乱和延迟，影响系统的精确性和可靠性。
四、时钟漂移校正的方法时钟漂移校正是为了减小或消除时钟设备之间的漂移差异，保持系统的同步精度。
下面介绍两种常用的时钟漂移校正方法。
1. 校正因子法校正因子法是一种简单而有效的时钟漂移校正方法。
漂移测试的必要性和测试解决方案(铷时钟频率校准计)

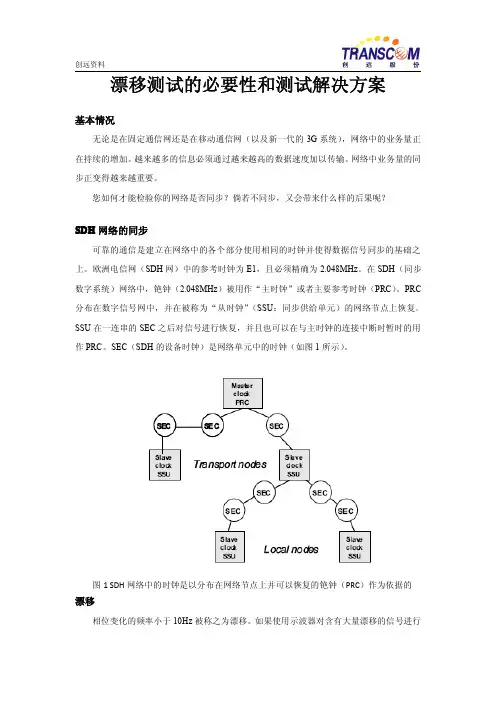

漂移测试的必要性和测试解决方案基本情况无论是在固定通信网还是在移动通信网（以及新一代的3G系统），网络中的业务量正在持续的增加。
越来越多的信息必须通过越来越高的数据速度加以传输。
网络中业务量的同步正变得越来越重要。
您如何才能检验你的网络是否同步？倘若不同步，又会带来什么样的后果呢？SDH网络的同步可靠的通信是建立在网络中的各个部分使用相同的时钟并使得数据信号同步的基础之上。
欧洲电信网（SDH网）中的参考时钟为E1，且必须精确为2.048MHz。
在SDH（同步数字系统）网络中，铯钟（2.048MHz）被用作“主时钟”或者主要参考时钟（PRC）。
PRC 分布在数字信号网中，并在被称为“从时钟”（SSU：同步供给单元）的网络节点上恢复。
SSU在一连串的SEC之后对信号进行恢复，并且也可以在与主时钟的连接中断时暂时的用作PRC。
SEC（SDH的设备时钟）是网络单元中的时钟（如图1所示）。
图1SDH网络中的时钟是以分布在网络节点上并可以恢复的铯钟（PRC）作为依据的漂移相位变化的频率小于10Hz被称之为漂移。
如果使用示波器对含有大量漂移的信号进行观察的话，便会发现逐渐来回“晃动”的时钟信号。
图2对于上述情况作了具体的说明。
图2精确时钟信号与含有漂移的时钟信号之间的比较为何会发生漂移网络中漂移的产生具有许多的原因。
SDH网络中时钟恢复并非完美无缺，而且每一个从时钟的频率和相位都有变化。
通过“路由”的节点数越多，时钟就越不稳定。
节点振荡器的老化和温度的变化也可能使漂移增大。
由于温度的变化所引起的传输电缆的膨胀和收缩同样也会引发漂移。
温度每变化1C�，每1Km的光纤将产生80ps的漂移。
对于铜电缆来说，温度每变化1C�，所产生的漂移为725ps/Km。
这似乎并不很大，但是考虑到一天内的温度变化可能很大或铜电缆和光纤的长度会为若干Km，因此累加起来便是一个相当大的漂移量。
为什么是漂移而不是抖动对于同步具有决定性的意义抖动通常是一个常量，而且抖动会造成bit错误，但绝大多数的抖动可以在SSU和SEC 中被滤除。
实时系统中的时钟同步与时钟漂移校正方法(七)
实时系统中的时钟同步与时钟漂移校正方法在实时系统中，时钟同步与时钟漂移校正是非常重要的问题。
实时系统的工作依赖于时间，而时间同步的精确性直接影响系统的性能和可靠性。
本文将介绍实时系统中的时钟同步问题以及常用的时钟漂移校正方法。
一、时钟同步问题在分布式系统中，不同节点的时钟可能存在偏差，因为节点之间的通信可能受到网络时延的影响，导致时钟不同步。
时钟同步问题可以分为绝对时间同步和相对时间同步。
绝对时间同步指的是不同节点的时钟完全一致，而相对时间同步指的是不同节点的时钟之间的偏差在可以接受的范围内。
二、时钟同步方法1. 全局时间同步全局时间同步是指通过某种方式将所有节点的时钟同步到一个全局的参考时钟。
常见的方法有GPS时间同步、NTP（Network Time Protocol）等。
GPS时间同步是通过接收GPS信号来获取时间，并将时间分发给系统中的各个节点。
NTP则使用分层次的时间服务器，通过计算网络延迟来同步节点的时钟。
全局时间同步方法可以实现较高精度的时间同步，但对于节点之间通信延迟较大的情况下效果可能较差。
2. 相对时间同步相对时间同步方法通过估计和校正节点之间的时钟偏差来实现同步。
常见的方法有时间戳比较法、时延传播法等。
时间戳比较法是通过在消息中添加时间戳，并在接收节点记录消息的接收时间来估计时钟偏差。
时延传播法则利用消息的传播时间和节点之间的通信延迟来估计时钟偏差。
相对时间同步方法可以在系统中实现较高的灵活性和可扩展性。
三、时钟漂移校正方法时钟漂移是指时钟的频率偏移，由于时钟的不稳定性和环境温度等因素造成。
漂移校正方法可以通过对时钟进行周期性的校正来减小漂移的影响。
常见的方法有校正环法、统计法等。
1. 校正环法校正环法是通过在系统中引入一个校正环来周期性地校正时钟。
校正环由参考时钟和本地时钟组成，参考时钟提供稳定的参考信号，本地时钟则被校正以减小漂移。
校正环法可以实现较高精度的漂移校正，但对于系统实时性的要求较高。
实时系统中的时钟同步与时钟漂移校正方法(五)
实时系统中的时钟同步与时钟漂移校正方法引言：在实时系统中，时钟同步和时钟漂移校正是非常重要的技术，可用于确保系统各个组件之间的事件序列一致性，并且提供准确的时间戳信息。
本文将讨论实时系统中常用的时钟同步方法和时钟漂移校正方法。
一、时钟同步方法时钟同步是指将多个独立时钟调整到统一时间基准的过程。
在实时系统中，时钟同步是必要的，以保证各个节点之间的时间一致性，有效地进行任务调度和数据交互。
硬件时钟同步硬件时钟同步方法利用外部硬件设备来同步系统中的时钟。
常用的硬件时钟同步方法包括使用GPS（全球定位系统）接收器来获得精确的时间信号，并将该信号传输到各个节点的时钟中。
这种方法能够提供非常高的时钟同步精度，但需要外部硬件支持。
软件时钟同步软件时钟同步方法基于通信和协议来实现时钟同步。
常见的软件时钟同步方法有NTP（网络时间协议）和PTP（精确时钟同步协议）。
NTP利用网络中的时间服务器来提供时钟同步，可以实现毫秒级别的同步精度。
而PTP利用网络中的主从时钟来进行同步，能够达到微秒级别的同步精度。
二、时钟漂移校正方法时钟漂移是指时钟的频率略微变化的现象，导致时钟读数和实际时间之间存在时间差。
时钟漂移校正方法用于校正时钟的读数，以保持与真实时间的一致性。
线性插值法线性插值法是一种简单和直观的时钟漂移校正方法。
它基于时钟漂移的线性特性，通过记录时钟读数和实际时间的差值，然后根据时间差的变化率来调整时钟读数。
这种方法易于实现，但对时钟漂移变化率要求较高。
温度补偿法温度补偿法是一种根据时钟温度变化来校正时钟漂移的方法。
由于时钟的频率与温度呈正相关关系，因此通过测量和监控时钟的温度，并根据温度的变化来调整时钟读数，可以有效地补偿时钟漂移。
这种方法对温度传感器的准确性要求较高。
相位锁定环（PLL）方法相位锁定环方法是一种基于反馈控制的时钟漂移校正方法。
它通过比较时钟读数和参考时钟读数的相位差，然后根据相位差的变化率来调整时钟读数。
