声呐信号处理算法

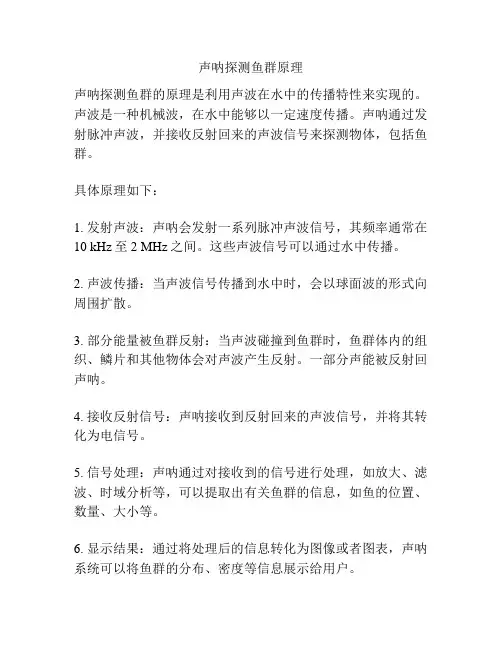

声呐探测鱼群原理
声呐探测鱼群原理
声呐探测鱼群的原理是利用声波在水中的传播特性来实现的。
声波是一种机械波，在水中能够以一定速度传播。
声呐通过发射脉冲声波，并接收反射回来的声波信号来探测物体，包括鱼群。
具体原理如下：
1. 发射声波：声呐会发射一系列脉冲声波信号，其频率通常在10 kHz至2 MHz之间。
这些声波信号可以通过水中传播。
2. 声波传播：当声波信号传播到水中时，会以球面波的形式向周围扩散。
3. 部分能量被鱼群反射：当声波碰撞到鱼群时，鱼群体内的组织、鳞片和其他物体会对声波产生反射。
一部分声能被反射回声呐。
4. 接收反射信号：声呐接收到反射回来的声波信号，并将其转化为电信号。
5. 信号处理：声呐通过对接收到的信号进行处理，如放大、滤波、时域分析等，可以提取出有关鱼群的信息，如鱼的位置、数量、大小等。
6. 显示结果：通过将处理后的信息转化为图像或者图表，声呐系统可以将鱼群的分布、密度等信息展示给用户。
总的来说，声呐探测鱼群的原理是利用声波在水中的传播特性，通过发射脉冲声波并接收反射回来的声波信号，从而实现对鱼群的探测。
水下声呐信号的处理与分析
水下声呐信号的处理与分析水下声呐是一种传感器，可以用来探测水中物体并获取其位置、形状、速度等信息。
它广泛用于海洋资源开发、水下油气勘探、水下防卫等领域。
为了利用水下声呐获取的数据更好地帮助我们了解水下环境与目标，水下声呐信号的处理与分析显得尤为重要。
声呐通常采用的是声脉冲法。
当声波在水中传播时，由于水的密度、温度等因素的影响，声波会发生衍射和散射，造成信号干扰和失真。
为了克服这些问题，我们需要进行声呐信号的处理与分析。
首先，我们需要对声呐信号进行滤波处理。
滤波可以去除非本体信号，使真正的目标信号更突出。
常用的滤波方法包括低通滤波、高通滤波、带通滤波等。
低通滤波可以将高频成分去掉，保留低频信号，用于识别目标的形状和位置；高通滤波则可以去掉低频成分，突出高频信号，用于识别目标的强度和速度；带通滤波可以在一定的频带内保留信号，而将其余信号去掉。
其次，我们需要对声呐信号进行分析。
声呐信号的分析可以用于提取目标的特征信息，如目标的形状、大小、材料等。
常用的声呐信号分析方法包括FFT分析、小波分析、时频分析等。
FFT分析可以将信号从时域转换到频域，以便更好地研究信号的频谱结构；小波分析则可以分析信号的局部频谱结构，用于提取目标的形状特征；时频分析可以分析信号在时间和频率上的变化，用于提取目标的运动信息。
最后，我们需要对声呐信号进行图像化处理。
声呐信号的图像化处理可以直观显示目标的形状、位置、速度等信息。
常用的声呐信号图像处理方法包括三维成像、等高线图、水声图等。
三维成像可以将声呐信号转化为三维图像，直观显示目标的形状和位置；等高线图可以将声呐信号转化为二维高度图，用于显示目标的形状和位置；水声图则可以将声呐信号转化为彩色图像，用于显示目标的形状、材料等信息。
总之，水下声呐信号的处理与分析是探测水中目标的重要手段，可以帮助我们了解水下环境，开展海洋资源开发、水下油气勘探等工作。
随着传感器技术的不断发展，声呐信号的处理与分析方法也在不断地更新和完善。
什么是声纳的原理和应用
什么是声纳的原理和应用声纳的原理声纳（sonar）是一种利用声音波传播性质进行探测和测量的技术。
它利用声波在各种介质中的传播速度来实现距离测量、目标探测和成像等功能。
声纳系统一般由发射器、接收器、信号处理和显示控制部分组成。
声波传播的原理声波在介质中传播的速度取决于介质的密度和弹性系数。
当声波遇到不同密度和弹性系数的介质时，会发生折射、反射和散射等现象。
这些现象可以被声纳系统利用来获取目标信息。
发射器和接收器的工作原理发射器是声纳系统中负责产生声波信号的部分。
它一般使用压电陶瓷、震荡器或扬声器等装置来产生声波。
接收器则是负责接收声波信号的部分，一般使用压电陶瓷、微手机或接收水柱等装置。
当发射器发出声波信号后，信号会在介质中传播并与目标发生交互作用。
部分信号会被目标反射回来，被接收器接收到。
接收器将接收到的信号转换成电信号，并传送给信号处理部分进行处理。
信号处理和显示控制的原理信号处理是声纳系统中非常重要的环节，它负责对接收到的信号进行分析和处理。
常见的信号处理算法包括滤波、解调、积分和差分等。
经过信号处理后，信号就可以呈现在显示器上。
常见的声纳系统显示器有波形显示器、频谱分析仪和图像显示器等。
这些显示设备可以将声波信号以可视化的方式展示出来，方便用户对目标进行识别和分析。
声纳的应用声纳技术在许多领域都有广泛的应用。
海洋探测和测量声纳技术在海洋探测和测量领域有着重要的应用。
通过声纳系统可以测量海洋的深度、海底地貌以及水下目标的位置和形态信息。
这对于海洋资源开发、航海安全和海洋科学研究等具有重要意义。
水下通信和导航声纳技术可以用于水下通信和导航。
水中传统的通信方式受到水的吸收和散射等因素的影响较大。
而利用声波进行通信可以克服这些问题，实现可靠的水下通信。
此外，声纳系统还可以用于水下导航，帮助潜水员或潜水器确定位置和方向。
鱼群探测和捕鱼声纳技术在渔业领域也有着重要的应用。
渔民可以利用声纳系统来探测鱼群的位置和密度信息，从而确定渔场的选择和渔获的预测。
多波束声纳波束形成算法
多波束声纳波束形成算法多波束声纳波束形成算法是现代声纳技术的一项核心技术，它基于信号处理和机器学习等多种技术手段，可以有效提高声纳探测的精度和准确度，是水下探测、海底勘探等领域不可或缺的关键技术之一。
下面我们将围绕多波束声纳波束形成算法展开详细介绍。
一、多波束声纳原理多波束声纳是指利用一组多个不同方向的声束，同时扫描某一区域，获取该区域内每一点的信号信息，再通过波束合成技术，将这些信号相加得到一幅具有更高精度和准确度的声纳图像。
多波束声纳的波束方向角度与信号相位和半波长有关，通常需通过解析复杂的三维声场来计算。
二、多波束声纳波束形成算法多波束声纳波束形成算法的核心是波束形成理论，波束形成是采用一组传感器（声呐阵列）接收到的多个信号，经过信号处理、脉冲压缩等方式，得到指向某个方向的波束信号的一个过程。
多波束声纳波束形成算法是通过改变波束的方向角和宽度，进而优化声纳探测效果和探测距离的一种技术。
下面是多波束声纳波束形成算法的几个重要步骤：1. 阵列设计：多波束声纳的性能与阵列形状、大小、排列方式等都有关系。
在阵列设计时需要考虑管道尺寸、声波频段、扫描范围等因素，选取合适的阵列设计方案。
2. 采集声纳数据：采集声纳数据时需要选择合适的信号源和散发机，通过声传感器采集回波信号。
可分为调制信号或无调制信号两种，需要根据具体场景进行选择。
3. 信号处理：处理采集到的回波信号，消除噪声干扰，压缩信号，得到多个波束信号。
4. 波束形成：将多个波束信号加权叠加，得到更准确和精细的目标信号。
通常采用哈达马变换、平均化处理、最大熵滤波算法等进行波束形成。
5. 显示结果：将波束形成后的结果以图形展示出来，帮助探测人员更直观的了解声纳探测结果。
三、多波束声纳波束形成算法的应用多波束声纳波束形成算法被广泛应用于水下探测、海底勘探、海洋资源调查等领域。
在水下探测方面，多波束声纳波束形成算法可以提高探测的精度和准确度，帮助探测人员更准确地判断和识别目标信号，从而更好的实现探测。
潜艇声呐信号处理方法
潜艇声呐信号处理方法潜艇声呐信号处理是潜艇舰艇电子战系统中关键的一环，它能够帮助潜艇获取周围水下环境的信息，提供给潜艇舰艇有效的水下搜索、定位目标和躲避探测的能力。
在现代水下导航和作战中，潜艇的声呐系统扮演着至关重要的角色，在潜艇的机密作战和生存能力中起着不可或缺的作用。
潜艇声呐信号处理方法的目标是从海洋环境中提取有用的信息，并剔除干扰信号，使得潜艇能够准确地感知并识别目标。
在此过程中，潜艇声呐信号处理面临着许多技术挑战，包括海底地形的复杂性、水下噪声干扰、目标的水下特性变化等等。
为了解决这些挑战，潜艇声呐信号处理方法通常包括以下几个步骤：1. 信号预处理：这一步骤主要是对接收到的原始信号进行一些基本的处理，例如滤波、采样、增益控制等。
这些处理可以帮助提高信号质量，减少噪声的影响。
2. 目标检测与定位：在这一步骤中，潜艇声呐系统需要对信号进行分析，以检测潜在的目标。
这通常包括使用一些统计算法或模式识别方法，以便从背景噪声中区分出目标信号。
一旦目标信号被检测到，系统还需要确定目标的位置和运动信息。
3. 目标识别与分类：对于被检测到的目标，潜艇声呐系统需要对其进行进一步的特征提取和分类。
这包括分析目标的频谱特性、回声特征等，以便将其与数据库中的已知目标进行比对，进一步确定目标的身份和类型。
4. 跟踪与预测：在海洋环境中，目标的运动通常是不稳定的，潜艇声呐系统需要能够实时跟踪目标的运动轨迹，并根据预测进行相应的调整。
这一步骤通常使用滤波和预测算法，以提高目标的跟踪精度和预测能力。
此外，为了提高潜艇声呐信号处理的效果，还有一些其他的技术手段可以应用。
1. 多传感器融合：多传感器融合是利用多个声呐传感器的数据进行处理和融合，以提高信息获取的准确性和可靠性。
这可以通过比较不同传感器的输出来实现，以降低误检率和误报率。
2. 秘密机制：潜艇声呐信号处理的相关算法和技术是高度保密和机密的。
为了防止敌对势力获取敏感信息，潜艇声呐系统通常会采用一些秘密机制，例如加密算法和反侦听技术，以确保信息的安全性。
信号处理技术在声呐检测中的应用
信号处理技术在声呐检测中的应用声呐（sonar）是一种利用声波进行远程探测的技术。
利用声波进行探测有许多优势，例如与雷达相比，在海洋中遇到的阻抗匹配问题会相对较少。
同时，声波的传输速度较慢，可以在深度较大的海域中进行探测，而雷达往往在深度超过几百米的地方就变得不实用。
然而，在声呐探测中，信号的处理是至关重要的。
声波在水中的传播速度受到诸如水温、深度、盐度等因素的影响，从而引起了时延扩展。
此外，繁杂的水下环境还会引起各种声波干扰和杂波。
这些都会对声呐信号的质量带来很大的不利影响，从而影响到探测的准确性和可靠性。
为了克服这些问题，信号处理技术被广泛应用于声呐探测中。
下面将介绍几种常见的信号处理技术及其在声呐探测中的应用。
1.滤波技术滤波技术可以削弱信号中的杂波噪声，从而提高信号质量。
在声呐中，高斯白噪声是一种常见的杂波噪声。
为了削弱这些高斯白噪声，常用的滤波器有带通滤波器、带阻滤波器、低通滤波器和高通滤波器等。
其中，低通滤波器用于滤波掉高频噪声，高通滤波器用于滤波掉低频噪声，带通滤波器和带阻滤波器则可以选择性地滤波掉一定频段内的噪声。
2.自适应滤波技术自适应滤波技术是一种更加创新的滤波技术，可自动调整滤波器中的参数，以适应不同的噪声环境。
自适应滤波器通常采用LMS（最小均方误差）算法或其变体，对输入信号进行滤波。
在声呐探测中，这种技术可以根据噪声的变化重新调节滤波器参数，提高信号的准确性和可靠性。
3.波束形成技术波束形成技术是一种被广泛应用于声呐探测的技术。
它利用阵列中的多个传感器（通常是麦克风或水听器）来接收声波信号，并将这些信号进行数字处理。
该技术可以提高声呐的空间解析度，从而提高检测的精度。
波束形成技术通常有两种类型：传统波束形成和自适应波束形成。
自适应波束形成技术可以自适应地调整每个传感器的加权系数，以最大化信号峰值和抑制杂波噪声。
4.脉冲压缩技术脉冲压缩技术是一种对信号进行时域压缩的技术，以增强信号的能量。
水下声呐信号处理及目标识别研究
水下声呐信号处理及目标识别研究水下声呐技术的应用范围十分广泛，包括：水下探测、矿产开采、海底地形勘测、海洋生物探测、海军军事应用等等。
其中，水下目标探测和识别是水下声呐技术的重要应用之一。
本文将着重探讨水下声呐信号处理及目标识别的相关研究。
一、水下声呐信号处理水下声呐信号处理是指对声波信号进行分析、降噪、滤波等处理，以提高信号的可识别性和探测性，为水下目标识别提供基础数据。
水下声呐信号处理主要包括：信号采集、信号预处理、信号分析和信号降噪等方面。
1. 信号采集声呐信号采集是声呐系统中的第一步，其目的是获取目标传回的声波信号。
通常情况下，声呐系统由发射器和接收器两部分构成。
发射器会向周围环境发出声波信号，信号被周围环境反射后，就会被接收器捕捉。
是对声波信号进行采集的过程。
2. 信号预处理信号预处理是为了去除杂音和干扰信号，从而提高信号的质量和清晰度。
该过程中常用的技术包括滤波、去噪、增益等方法。
其中，滤波常用于去除信号中的高频噪声，去噪就是降低信号中的低频噪声的过程，而增益用于增强信号的可读性和能量。
3. 信号分析信号分析是指对信号进行参数提取以及信号的频谱、时域等特征分析。
通过对信号的分析，可以更好地了解声波传播的特性、声源和水下目标的特征等。
4. 信号降噪信号降噪是针对信号中噪声的处理，目的是去除干扰信号，提高信号的准确性和可读性。
降噪处理一般包括自适应滤波、小波去噪、频域滤波等方法。
其中，小波去噪的效果较好，可以较好地去除信号中的噪音。
二、水下目标识别水下目标识别是指通过声呐信号处理技术，将确定的信号特征与目标数据库中的特征进行匹配，对水下目标进行分类和识别。
下面将着重介绍基于声波信号的水下目标识别方法。
1. 基于模式识别的目标识别方法该方法基于目标的特征，通过比较目标的特征与数据库中已有的目标特征，最终实现目标的分类和识别。
目标的特征常包括目标的形态、声回波、饰品等因素。
常用的模式识别算法包括KNN算法、SVM算法、神经网络算法等。
第1章声呐及声呐方程
水声学 第1章声呐及声呐方程 22
1.2 声呐参数
假设： 1.水听器灵敏度为单位值；
2.噪声场为各向同性，单位立体角内的噪声功率为Ii。
无指向性水听器产生的噪声功率为：
RN m I i d 4mIi
注意：换能器声轴指向？
水声学 第1章声呐及声呐方程 31
1.3 声呐方程
主动声呐方程
接收信号的信噪比：（SL-2TL+TS）-（NL-DI）
主动声呐方程（噪声背景）：
（SL-2TL+TS）-（NL-DI）＝DT
注意：适用于收发合置型声呐，对于收发分置声呐， 往返传播损失不能简单用2TL表示；适用于背景干扰 为各向同性的环境噪声情况。
刚 好 完 成 某 种 职 能 时信 的号 功 率 DT 10lg 水 听 器 输 出 端 上 的 噪功 声率
注意：对于同种职能的声呐设备，检测阈值较低的设备，其处 理能力强，性能也好。
水声学 第1章声呐及声呐方程 28
1.3 声呐方程
声呐方程
1.将海水介质、声呐目标和声呐设备作用联系在一起； 2.将信号与噪声相联系； 3.综合考虑水声所特有的各种现象和效应对声呐设备的 设计和应用所产生影响的关系式。
1.2 声呐参数
声呐参数 将影响声呐设备工作的因素称为声呐参数。
1、阐述声呐参数定义、物理意义； 2、推导声呐方程。
水声学 第1章声呐及声呐方程 7
1.2 声呐参数
主动声呐 声源级SL 指向性指数DIT 传播损失TL 目标强度TS 传播损失TL 指向性指数DIR 噪声级NL 等效平面波混响级RL 检测阈DT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声呐信号处理算法是指对声呐信号进行一系列处理步骤的算法，主要包括信号的采集、预处理、特征提取和分类识别等。
在声呐信号处理中，常用的算法包括非局部均值（NL-means）去噪、BM3D、SAR-BM3D 等方法。
这些方法主要应用于对声呐图像进行去噪处理，以最大程度地保持图像的细节特征。
其中，非局部均值方法的基本思想是：当前像素的估计值由图像中与它具有相似邻域结构的像素加权平均得到。
BM3D 和SAR-BM3D等算法则是在BM3D算法的基础上，结合SAR图像的特点进行改进，用于对SAR图像进行去噪处理。
另外，深度学习技术也被广泛应用于声呐信号处理中。
例如，基于卷积神经网络（CNN）的算法可以用于对声呐信号进行分类、聚类等处理。
这些算法可以通过学习输入数据的统计规律来得出识别结果，有效地对声呐信号进行处理和分析。
除此之外，还有一些其他的声呐信号处理算法，如短时傅里叶变换（STFT）、小波变换（Wavelet Transform）等。
这些算法可以用于对声呐信号进行时频分析、特征提取等处理。
总的来说，声呐信号处理算法是声呐技术中非常重要的组成部分，可以有效地对声呐信号进行处理和分析，为后续的目标识别、分类等任务提供有力的支持。
