桥梁博士mT型梁桥课程设计方案
《桥梁博士》30mT型梁桥课程设计
<适用专业：土木工程）
专业：08级土木工程
班级：道桥<1）班
姓名：
学号：
指导老师：
2018年11月
一、设计资料
1.结构形式及基本尺寸
某公路预应力简支梁桥，双车道，桥面宽度为净-7+2x0.75m，主梁为预应力混凝土简支T 梁，桥面由五片T梁组成，沿梁长设置5道横隔梁。
2.桥面布置
桥梁位于直线上，两侧设人行道，宽度为 1m，桥面铺装为6cm厚的沥青混凝土，其下为平均厚度8cm的C25混凝土垫层，设双面横坡，坡度为1.5%，横坡由混凝土垫层实现变厚度。
3.材料
1）混凝土：主梁、翼缘板、横隔板等均采用C50；桥面铺装采用C40。
2）预应力钢束：采用高强度低松弛7丝捻制的预应力钢铰线，材料参数见规范，按后张法施工工艺制作主梁，采用金属波纹管和夹片锚具，波纹管内径70mm,外径77mm。
3）人行道：单侧人行道包括栏杆荷载集度为6 kN/m；
4）其它相关参数选取时可参照算例选取。
4.设计荷载
汽车荷载：公路—I级荷载；
人群荷载： 3.0 kN/m2；
二、设计要求
对主梁进行截面设计和配筋计算，并使其验算合格。
1. 跨度要求：设计跨径30m<学生尾号单数者选择）， 25m<学生尾号双数者选择）
2. 根据《桥梁工程》构造要求选择主梁细部尺寸；
3. 恒载内力计算；
4. 计算荷载横向分布系数<计算精度0.001）；
5. 活载内力计算；
6. 进行作用效应组合，绘出弯矩和剪力包络图
7. 进行抗弯、抗剪钢筋设计计算；
8. 结构强度、挠度、裂缝验算<选做）；
三、设计规范及参考书目
1．《公路桥涵设计通用规范》<JTG D60－2004）
2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》<JTG D62－2004）3．《结构力学》
4．《桥梁工程》
5．《混凝土结构设计原理》
四、设计成果
1.永久作用效应计算
①横隔梁体积为：<1.6-0.2）*0.9/2-[0.05*<1.6-0.2）/2]/2=0.6125
横隔梁重量为：G1=0.6125*25*8/5=24.5
②桥面铺装层
8cm水泥混凝土铺装：0.08*7*24=13.44
6cm沥青混凝土铺装：0.06*7*23=9.66
将桥面铺装重量均分给五片主梁，则<13.44+9.66）/5=4.62
永久均布荷载为24.5+4.62=29.12
主梁总尺寸<单位：cm）
单元划分图
T梁细部尺寸<单位：cm）
2.使用阶段预应力效应
3.使用阶段结构重力效应
4.使用阶段汽车Max效应
4.使用后阶段人群Max效应
5.使用阶段汇总反力汇总
6.支点横向分布系数<杠杆法）
1#梁2#梁
横向分布系数计算结果:
梁号汽车挂车人群满人特载车列
1 0.434 0.140 1.057 2.194 16.8000.000
2 0.498 0.4680.000 1.600 30.0000.000
3 0.595 0.468 0.000 1.600 30.0000.000
4 0.500 0.468 0.000 1.600 30.0000.000
5 0.43
6 0.140 1.05
7 2.195 16.8000.000 7.主梁内力信息
7．钢筋配置图
8.正常使用极限状态内力图。
30mt型梁课程设计
30mt型梁课程设计一、课程目标知识目标：1. 学生能够理解30mt型梁的结构特点，掌握其设计原理和应用范围。
2. 学生能够运用力学知识，分析30mt型梁的受力情况，并计算出相关的力学参数。
3. 学生了解30mt型梁的材料性能及其对结构稳定性的影响。
技能目标：1. 学生能够运用相关软件或工具，进行30mt型梁的图纸绘制和结构分析。
2. 学生能够通过实际案例，运用所学知识解决30mt型梁在设计、施工中遇到的问题。
3. 学生能够运用团队协作和沟通技巧，完成30mt型梁项目的讨论和汇报。
情感态度价值观目标：1. 培养学生热爱工程学科，关注工程技术发展，树立工程责任感和使命感。
2. 培养学生严谨的科学态度，勤奋刻苦的学习精神，提高学生的自主学习能力。
3. 培养学生团队合作意识，提高沟通与协作能力，增强集体荣誉感。
课程性质：本课程为专业实践课程，旨在通过30mt型梁的设计与分析，提高学生的专业知识水平和实践能力。
学生特点：学生为高中年级学生，已具备一定的力学基础和空间想象力，对工程实践有较高的兴趣。
教学要求：结合课程性质、学生特点，注重理论与实践相结合，提高学生的动手能力和解决实际问题的能力。
通过课程目标的具体分解，使学生在完成学习后能够达到预期的学习成果。
二、教学内容1. 30mt型梁的结构特点与设计原理- 梁的结构分类及30mt型梁的优势- 30mt型梁的几何参数及其对受力性能的影响- 30mt型梁的材料选择与力学性能要求2. 30mt型梁的受力分析- 静力平衡条件在30mt型梁受力分析中的应用- 弯矩、剪力、轴力的计算方法- 应力、应变的概念及其计算3. 30mt型梁的设计与计算- 依据相关设计规范，确定30mt型梁的设计参数- 30mt型梁的尺寸优化设计- 受力验算与安全系数的确定4. 30mt型梁的施工与案例分析- 30mt型梁的施工工艺流程- 施工中常见问题及解决方案- 案例分析：典型30mt型梁工程实例5. 实践操作与团队协作- 利用专业软件进行30mt型梁的图纸绘制- 结构分析与计算练习- 团队合作完成30mt型梁项目设计与汇报教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。
T梁桥梁工程课程设计

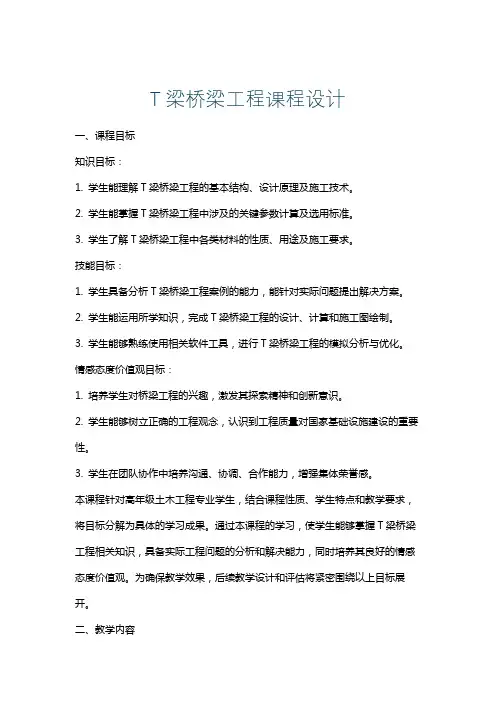

T梁桥梁工程课程设计一、课程目标知识目标：1. 学生能理解T梁桥梁工程的基本结构、设计原理及施工技术。
2. 学生能掌握T梁桥梁工程中涉及的关键参数计算及选用标准。
3. 学生了解T梁桥梁工程中各类材料的性质、用途及施工要求。
技能目标：1. 学生具备分析T梁桥梁工程案例的能力，能针对实际问题提出解决方案。
2. 学生能运用所学知识，完成T梁桥梁工程的设计、计算和施工图绘制。
3. 学生能够熟练使用相关软件工具，进行T梁桥梁工程的模拟分析与优化。
情感态度价值观目标：1. 培养学生对桥梁工程的兴趣，激发其探索精神和创新意识。
2. 学生能够树立正确的工程观念，认识到工程质量对国家基础设施建设的重要性。
3. 学生在团队协作中培养沟通、协调、合作能力，增强集体荣誉感。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
通过本课程的学习，使学生能够掌握T梁桥梁工程相关知识，具备实际工程问题的分析和解决能力，同时培养其良好的情感态度价值观。
为确保教学效果，后续教学设计和评估将紧密围绕以上目标展开。
二、教学内容1. T梁桥梁结构概述：包括桥梁的分类、T梁结构的特点、应用范围及发展历程。
教材章节：第一章 桥梁工程概述2. T梁桥梁设计原理：讲解T梁桥梁的设计方法、主要设计参数及选用标准。
教材章节：第二章 桥梁设计原理3. T梁桥梁施工技术：介绍T梁桥梁的施工流程、关键技术及质量控制。
教材章节：第三章 桥梁施工技术4. T梁桥梁工程案例解析：分析典型T梁桥梁工程案例，使学生了解实际工程中的问题及解决方案。
教材章节：第四章 桥梁工程案例5. T梁桥梁工程计算与绘图：教授T梁桥梁工程中的计算方法和绘图技巧，培养学生实际操作能力。
教材章节：第五章 桥梁工程计算与绘图6. T梁桥梁工程材料与性能：介绍T梁桥梁工程中各类材料的性质、用途及施工要求。
教材章节：第六章 桥梁工程材料7. T梁桥梁工程模拟分析与优化：利用相关软件工具，进行T梁桥梁工程的模拟分析与优化。
m预应力混凝土简支T形梁桥设计

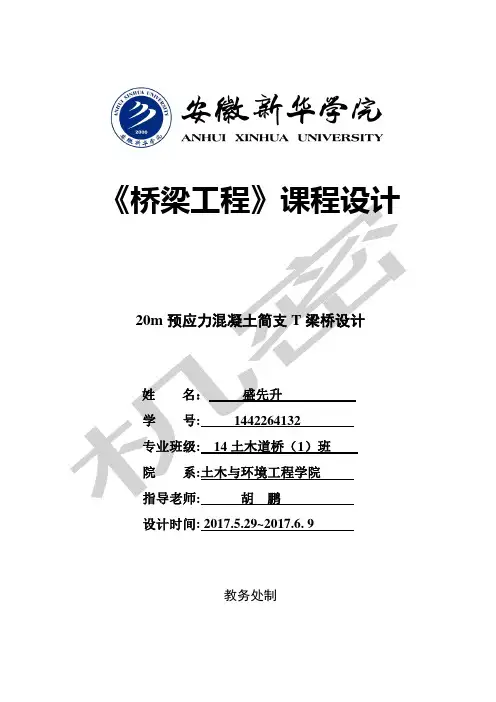

《桥梁工程》课程设计20m预应力混凝土简支T梁桥设计姓名：盛先升学号: 1442264132专业班级: 14土木道桥（1）班院系:土木与环境工程学院指导老师: 胡鹏设计时间: 2017.5.29~2017.6. 9教务处制目录前言 (1)第一章桥梁设计总说明 (2)1.1设计标准及设计规范 (2)1.2技术指标 (2)5.1持久状况承载能力极限状态承载力验算 (15)第六章横隔梁的计算 (18)6.1横隔梁上的可变作用计算（G-M法） (18)6.2横梁截面配筋与验算 (20)第七章行车道板的计算 (22)7.1行车道板截面设计、配筋与承载力验算 (22)第八章结论 (24)参考文献 (25)前言随着我国公路事业的迅速发展，我国的桥梁建设亦突飞猛进。
