锅炉冷凝水回收率情况说明
蒸汽锅炉冷凝水的回收利用实践研究
蒸汽锅炉冷凝水的回收利用实践研究摘要：蒸汽锅炉在工作中产生的冷凝水是纯净程度较高的蒸馏水，并且饱和的冷凝水站蒸汽总热度占比将近三分之一，冷凝水的热能含量也让冷凝水有很大的回收价值。
冷凝水的热能含量也让冷凝水有很大的回收价值，在进行冷凝水的回收时，要对冷凝水自身的品质进行注重。
冷凝水的回收价值取决于冷凝水自身的品质。
冷凝水的回收价值取决于冷凝水自身的品质，为了保障冷凝水自身的回收价值，就需要相应人员对于冷凝水品质下降的原因进行研究，找出冷凝水而品质下降的原因，并且对于解决问题的方法进行研究，在本文中以集中控制的方式进行冷凝水自身品质的保障。
关键词：蒸汽锅炉；冷凝水；回收利用；实践研究在我国很多企业或领域中，对于蒸汽锅炉都有使用，蒸汽锅炉在使用中产生的冷凝水是纯净程度较好的蒸馏水，并且冷凝水中有大约1/3的蒸汽热能。
将冷凝水直接作为锅炉用水使用，可以让锅炉的集水温度得到提升，对于燃料的使用就会大大降低，这也让冷凝水自身的经济价值以及环保价值得到展现。
但由于很多蒸汽锅炉安置的地点集中程度较低，并且蒸汽如果顺较长管线进行运输，会让蒸汽自身品质下降，这就让冷凝水的回收利用工作较为困难。
一、我国当前蒸汽冷凝水的回收现状我国很多蒸汽锅炉在设计时以及在进行安装地点的选择时，并没有考虑到对冷凝水的回收，并且部分用户为了让自身管理变得更加轻松，当争取锅炉产生蒸汽冷凝水时，直接会进行排放并不加以利用。
某一部分用户虽然已经开始对冷凝水使用，但由于不注重冷凝水，而自身的质量导致冷凝水中有较高的铁离子含量，最终让锅炉产生铁锈的频率增加，让锅炉受到腐蚀，从而威胁到锅炉自身的运行稳定性。
很多冷凝水的回收企业都会发现冷凝水会对金属管网造成腐蚀效果。
很多冷凝水的回收企业都会发现冷凝水会对金属管网造成腐蚀效果。
当金属管网被铁离子腐蚀后，腐蚀产生的物质就会对冷凝水造成污染，不仅让冷凝水的颜色发生变化，更让冷凝水的纯度含量大大降低。
如果让铁离子含量过高的冷凝水作为锅炉用水，大量的铁离子备锅炉所使用会让锅炉内部产生大量的水垢，水垢的产生会让锅炉自身的能耗加大，并且让锅炉的使用效率大大减小。
4T锅炉蒸汽冷凝水回收工艺可行性报告
1前言蒸汽凝结水是含有热能的高品质锅炉用水，含有的热量可达蒸汽总热量的20%~30%，凝结水的品质远远高于软化水，接近纯水。
回收利用蒸汽凝结水，可明显减少锅炉燃料消耗，减少软化水用量，降低蒸汽生产成本，改善锅炉水质及其结垢状况，是锅炉节水、节能最有效的措施。
近几年，面对能源供求紧张的严峻形势，许多大型企业对蒸汽凝结水的回收利用已十分重视，但因回收效果不理想，也有多数企业仍处于徘徊观望状态。
因此，如何有效的处理和利用蒸汽凝结水，如何达到蒸汽生产效益的优化是一个值得加强技术进步、改进管理的问题。
蒸汽凝结水是经过去离子处理的高温水，回收凝结水的收益包括：1）回收含能洁净的宝贵水资源；2）回收凝结水的高温热量，用于锅炉补给水，可降低蒸汽的燃料消耗，可降低锅炉补水的处理成本，减少企业水资源消耗，保护环境；3）据很多企业运行证实，回收凝结水可提高蒸汽系统效率20%；4）回收凝结水是蒸汽系统优化中最基本的一步，是最容易看到成效的一步，也是比较容易实现的一步。
研发中心特油车间4吨/小时水煤浆锅炉改造扩能项目建设于2009年3月底完工，在点火成功后3年多来运行稳定，满足了车间生产四季需要和办公楼的冬季取暖。
但生产和供暖的蒸汽均为一次性使用，没有采取蒸汽凝结水回收措施而直接将蒸汽凝结水排放进市政污水管网，造成热能和水资源的浪费。
本报告旨在分析综述目前工业锅炉蒸汽凝结水的回收工艺和技术，为我研发中心特油车间蒸汽凝结水回收工艺可行性改造方案提供供热节能的依据，达到选择方案体现技术先进，工艺成熟可靠，投资运行成本低之目的。
2回收凝结水的意义蒸汽的热能由显热和潜热两部分组成，通常用汽设备只利用蒸汽的潜热和少量的显热，释放潜热和少量的显热后的蒸汽还原成高温的凝结水，凝结水是饱和的高温软化水，其热能价值占蒸汽热能价值的25%左右，而且也是洁净的蒸馏水，适合重新作为锅炉给水。
因此，采取有效的回收系统，最大程度回收系统的热能和软化水是非常必要的，它不但可以节能降耗，也可以消除因二次闪蒸汽的排放而对厂区环境造成的污染，无论是在经济效益还是社会效益上都有十分重大的现实意义。
工业蒸汽锅炉冷凝水回收利用效能分析及应注意的问题
工业蒸汽锅炉冷凝水回收利用效能分析及应注意的问题作者：张战平来源：《科学与财富》2011年第10期由于工业锅炉产生的蒸汽用途的多样性，蒸汽品质易受污染，或使用蒸汽设备及地点不集中，蒸汽管线较长等原因，使得蒸汽凝结水（也称冷凝水）的回收利用有一定的难度。
因此，有很多工业锅炉在系统和用汽装置设计、安装时就没有考虑凝结水的回收，而用户为了节省投资费用，减少管理麻烦，往往宁愿将品质良好的蒸汽凝结水排至地沟而白白浪费，也不进行改造利用。
另一方面，有的用户虽然将凝结水回收作锅炉给水，但大多不注意系统的防腐处理，以致凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行。
实际上蒸汽凝结水回收利用和处理很有必要，具有经济价值。
一、蒸汽锅炉冷凝水回收在陕西陕焦化工有限公司（以下简称陕焦）的应用1、陕焦锅炉冷凝水系统改造前的状态及存在的问题：陕焦70万吨焦化生产系统拥有蒸汽锅炉WNS15-1.25两台，蒸汽冷凝水80℃-100℃，除化产回收制冷机回水采用其它化学方式处理和蒸氨系统蒸汽冷凝水无法回收外，其它系统冷凝回水平均在200吨以上，但因为工艺设计和设备本身缺陷，蒸汽冷凝水水质多不合格，造成冷凝水不能回收利用，基本外排。
2、对陕焦蒸汽锅炉供汽工艺技术及冷凝水水质的分析：⑴蒸汽锅炉供汽系统循环中，铁含量高造成冷凝水色度呈土黄色，而系统水中的铁来源主要是：系统温度增加时，水中的HCO3-1分解成CO2气体，水蒸气在冷凝回水管中凝结，致使回水的PH值下降，凝结水变为酸性，腐蚀金属导致铁含量增高，从而对回水管道造成腐蚀。
⑵冷凝回水温度较高在80℃-100℃左右，水质含有有机物料，硬度、灰分等杂质造成冷凝水质不合格。
⑶蒸汽冷凝回水系统中缺少除铁过滤器、高温硬度软水器等过滤和水处理设备。
3、陕焦公司对蒸汽锅炉冷凝水回收利用所做的技术改造:蒸汽凝结水回收利用工艺安装示意图二、凝结水回收作锅炉给水的优点和经济性1、减少了锅炉补给水量，节约用水经济效益分析：工业蒸汽锅炉的补给水一般采用钠离子交换软化处理，对于碱度较高的原水还需软化降碱处理；原水硬度越高，水处理的费用越大。
提高冷凝水的回收利用率
6．大气压下，把10℃的水升高到75℃每吨需要经费4元；
7．燃煤成本 250元/吨；
8．考虑75%锅炉效率后的燃煤发热量：4000千卡/千克；
9．节约总费用：11075.4×（8+4）=132904.8 元。
质量管理小组组长 （签字） 年 月 日
基层单位︵
车间、科室或分厂︶确认
会计：（签字）年月日
检验：（签字）年月日
单位负责人：（签字）年月日
成果确认表 共 14 页 第 14 页
使用部门
签章年月日
财务部门（厂、所）
签章年月日
技术部门（厂、所）
签章年月日
质量部门（厂、所）
签章年月日
（厂、所）
签章年月日
省航空局（质协分会）
签章年月日
航空质协
签章年月日
各站点每天对数据进行记录，对蒸汽凝结水的回收有了详细的记录；制定了凝结水回收利用的标准；在水质要求上也制定了标准；在检验方法上也有了改进。制定了凝结水回收利用的制度。凝结水回收利用率达到了80％以上。
调试小组成员每周召开一次会议，对所统计的运行数据进行分析、探讨，找出提高凝结水回收利用率的办法。并对室外管道部分及运行设备作了详细的预检计划，对管道泄漏点进行了逐一排除，并对管道进行提前预检。不在像以往那样，被动的工作，等到问题出现了，才进行解决，既浪费了能源，又影响了供暖效果。通过检测确定现行状况下凝结水的回收利用率。根据数据分析，对各影响因素进行调整及整改。然后再进行测量统计，直至冷凝水回收量达到规定标准。下表（表一）为运行前期一周的数据记录。
100%
回收损失率
利用率
60%40%
冷凝水回收利用率现状图(平均回收利用率60%)

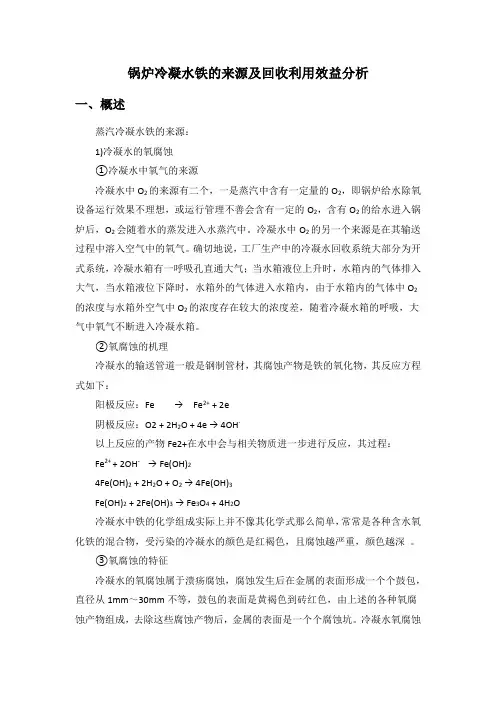

锅炉冷凝水铁的来源及回收利用效益分析
锅炉冷凝水铁的来源及回收利用效益分析一、概述蒸汽冷凝水铁的来源：1)冷凝水的氧腐蚀①冷凝水中氧气的来源冷凝水中O2的来源有二个，一是蒸汽中含有一定量的O2，即锅炉给水除氧设备运行效果不理想，或运行管理不善会含有一定的O2，含有O2的给水进入锅炉后，O2会随着水的蒸发进入水蒸汽中。
冷凝水中O2的另一个来源是在其输送过程中溶入空气中的氧气。
确切地说，工厂生产中的冷凝水回收系统大部分为开式系统，冷凝水箱有一呼吸孔直通大气；当水箱液位上升时，水箱内的气体排入大气，当水箱液位下降时，水箱外的气体进入水箱内，由于水箱内的气体中O2的浓度与水箱外空气中O2的浓度存在较大的浓度差，随着冷凝水箱的呼吸，大气中氧气不断进入冷凝水箱。
②氧腐蚀的机理冷凝水的输送管道一般是钢制管材，其腐蚀产物是铁的氧化物，其反应方程式如下：阳极反应：Fe → Fe2+ + 2e阴极反应：O2 + 2H2O + 4e → 4OH-以上反应的产物Fe2+在水中会与相关物质进一步进行反应，其过程：Fe2+ + 2OH- → Fe(OH)24Fe(OH)2 + 2H2O + O2→ 4Fe(OH)3Fe(OH)2 + 2Fe(OH)3→ Fe3O4 + 4H2O冷凝水中铁的化学组成实际上并不像其化学式那么简单，常常是各种含水氧化铁的混合物，受污染的冷凝水的颜色是红褐色，且腐蚀越严重，颜色越深。
③氧腐蚀的特征冷凝水的氧腐蚀属于溃疡腐蚀，腐蚀发生后在金属的表面形成一个个鼓包，直径从1mm～30mm不等，鼓包的表面是黄褐色到砖红色，由上述的各种氧腐蚀产物组成，去除这些腐蚀产物后，金属的表面是一个个腐蚀坑。
冷凝水氧腐蚀一旦形成，就很难阻止腐蚀过程的继续。
④氧腐蚀的影响因素氧腐蚀的影响因素很多，影响冷凝水氧腐蚀的因素主要有：PH值、溶解氧浓度、水流速、温度等：PH值：PH值越小，腐蚀速度越快。
氧浓度：冷凝水中O2的浓度越大，氧腐蚀的速度越大。
但当PH＞7，金属的表面会形成一层致密的保护膜，阻碍氧腐蚀的继续。

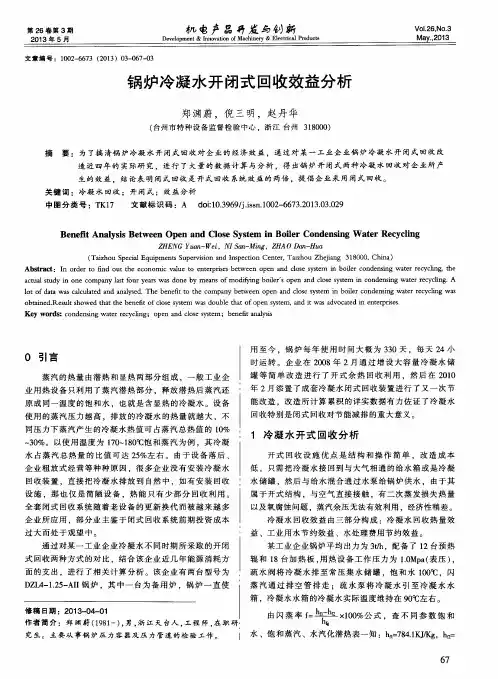

锅炉冷凝水开闭式回收效益分析
０ 引言
蒸 汽 的热 量 由潜 热 和显 热两 部 分组 成 ，一 般工 业 企 业 用 热设 备 只利用 了蒸 汽潜 热部 分 ．释 放潜 热 后蒸 汽 还 原 成 同一 温度 的 饱和 水 ，也 就是 含 显热 的 冷凝 水 。设 备 使 用 的蒸 汽压 力 越高 ，排 放 的冷 凝 水 的热 量就 越 大 ，不 同压 力下蒸 汽 产生 的冷 凝水 热 值可 占蒸 汽总 热值 的 ｌ ０ ％
造近 四年 的 实际研 究 ，进 行 了大量 的数 据 计算 与 分析 ，得 出锅 炉开 闭 式两种 冷 凝 水回 收对 企 业所 产
生 的效 益 ．结论表 明闭式 回收 是 开式 回收 系统 效益 的 两倍 ，提倡 企 业采 用 闭式 回收 。
关 键 词 ： 冷 凝 水 回 收 ；开 闭 式 ；效 益 分 析
ＺＨＥＮＧ Ｙｕ ａ ｎ －Ｗ ｅ ｉ ，ＮＩ Ｓ ａ ｎ －Ｍ ｉ ｎ ｇ， ＺＨＡ ０ Ｄａ ｎ— Ｈｕ ａ
（ Ｔａ ｌｚ ｈ ｏ ｕ Ｓ ｐ ｅ ｃ ｉ ａ ｌ Ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ ｓ Ｓ ｕ ｐ ｅ ｒ ｖ ｉ ｓ ｉ ｏ ｎ ａ ｎ ｄ Ｉ ｎ ｓ ｐ ｅ ｃ ｉ ｔ ｏ ｎ Ｃｅ ｎ ｔ ｅ ｒ ， Ｔａ ｉ ｚ ｈ ｏ ｕ Ｚｈ ｅ ｊ ｉ ａ ｎ ｇ ３ １ ８ ０ ０ ０ ， Ｃｈ ｉ ｎ ａ ）
中 图分类 号 ：Ｔ Ｋ１ ７
文献 标识 码 ：Ａ ｄ ｏ ｉ ： ｌ Ｏ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ２ － ６ ６ ７ ３ ． ２ ０ １ ３ ． ０ ３ ． ０ ２ ９
Ｂｅ ｎ ｅ ｉｔ ｆ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ Ｂｅ ｔ ｗｅ ｅ ｎ Ｏｐ ｅ ｎ ａ ｎ ｄ Ｃｌ ｏ ｓ ｅ Ｓ ｙ ｓ ｔ ｅ ｍ ｉ ｎ Ｂｏ ｉ ｌ ｅ ｒ Ｃｏ ｎ ｄ ｅ ｎ ｓ ｉ ｎ ｇ Ｗ ａ ｔ ｅ ｒ Ｒｅ ｃ ｙ ｃ ｌ ｉ ｎ ｇ
蒸汽冷凝水回收方案
设备房蒸汽凝结水回收再利用方案一、现状750万吨现场锅炉房现有10t/h蒸汽锅炉4台，一般情况下有2台锅炉运行，蒸汽压力0.6~0.7MPa，每天平均产生蒸汽量200t。
主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。
容积式热交换器配有一套凝结水回收系统，为开式回收系统。
二、存在的问题1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝结水总量的5～20%，总热量的20～60%。
2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。
3、潮湿的环境加重了金属设备的腐蚀，电气设备老化，形成间接损失。
4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝结水回收管路，所以没有启用，高温凝结水直接排至地沟，造成水资源和热能的白白浪费。
5、开式回收系统凝结水收集至开式水箱，再次溶解空气中的氧气，二氧化碳等杂质，增加了后处理费用。
目前国内企业的凝结水回收基本采取开式水罐、水箱等，为减少闪蒸二次汽（凝结水温度高，进到开式系统压力降低，大量的显热变成潜热，形成二次汽化）的排放。
有的企业采用掺水降温，降低水质和利用价值，还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉，为浪费这部分能源，还要上设备和花费新的能源。
三、解决方案采用闭式回收系统，对开式回收系统进行适当改造，购置安装一套SVLN-5闭式凝结水回收装置，敷设一趟300米φ58*4无缝钢管，作为设备房至锅炉房除氧器凝结水回收管路，将凝结水回收至锅炉再利用。
四、主要设备材料清单序号名称数量型号备注1 冷凝水回收器装置1套SVLN-52 无缝钢管450米φ58*43 弯头20个DN504 法兰盘20个DN505 三通3个DN506 截止阀5个DN507 金属垫50个五、设备配置清单六、设备技术参数罐体水泵自动控制七、费用预算八：经济效益分析锅炉技术参数：额定蒸汽量10t/h，热效率78.2%，每天运行24小时，每年运行350天，燃料为AⅡ类烟煤。
蒸汽锅炉冷凝水回收利用的分析
蒸汽锅炉冷凝水回收利用的分析摘要：在当今社会，环保节能是社会建设的主题，利用蒸汽锅炉生产的企业更加需要在节能再利用方面下功夫，已提高企业效益。
比较简易常用的节能回收利用方式有开放式冷凝水回收和闭式冷凝水循环，而开放式冷凝水回收流程、建设简单易用，闭式冷凝水循环则是效率高，利用率高，回收效益高，是更合适的节能回收方式。
关键词：回收、效益、开放式冷凝水回收系统、闭式冷凝水循环系统、经济性随着我国经济的发展，大家对环保节能的认识也越来越高，政府部门对各企业的环保和能耗要求也在提高，对于给人们印象一直是高消耗的利用锅炉蒸汽生产的企业来说，如何在原有基础上有效减低蒸汽锅炉的能效，不单是符合现在社会潮流的方向，也是节约成本，提高企业形象和竞争力的一种利好途径。
锅炉生产的蒸汽在被企业利用完后，一般都形成冷凝水以及温度、压力下降了的蒸汽，如果这些冷凝水都直接当废水排走，不但浪费珍贵的水资源，而且带有一定温度的冷凝水若不经直接排到河流或土地上，会对河流或土地造成热污染，是不可取的。
那么如何才能简单、有效的利用这些看似多余的冷凝水呢？在我看来，主要有两种途径，一是开放式冷凝水回收，主要是直接利用冷凝水的热量，比如工艺清洗、通过换热器得到生活用的热水或直接排到原来锅炉系统的软水箱中加热锅炉进水；二是闭式冷凝水循环回收利用，主要是先经过收集储存到一个容器里，再经过加压装置把容器的冷凝水输送到锅炉的给水系统中这样的循环过程。
下面以一个锅炉冷凝水回收系统工程为例来说明开放式回收系统和闭式循环系统的特点、区别以及经济价值。
工程锅炉房配套安装一台SZL15-1.6-AII型燃煤蒸汽锅炉供热，锅炉额定蒸发量15t/h，锅炉额定压力1.6Mpa，工作压力1.3Mpa，反应塔用汽11t/h，经测定蒸汽进过反应塔后的冷凝水温度为184℃，压力为0.8Mpa，整个系统简易流程如图1-1所示。
图1-1开放式冷凝水回收系统，将反应塔的冷凝水经过管道引至高位（一定高度，水位能能使水箱水较快流走）的开式水箱，一部分冷凝水用于对设备进行工艺清洗，一部分至热水房经换热器对生活用水加热移供使用，另一部分冷凝水经管道自流至锅炉房软水箱。
