船舶轮机设备安装通用检验规程
船舶轮机设备安装通用检验规程1目的为了更好地规范轮机安装作业需求，使现场施工有标准可依，检验有依据可查，特制订本检验规程。
2范围本规程规定了船舶主机、轴系、舵系、辅机、甲板机械、侧推装置等设备的安装和验收要求。
3参考标准相关造船质量标准及规范。
4检验规程4.1轴系4.1.1照光或拉线确定轴系中心线利用给定的船体艏艉基准点，采用轴系照光或拉线的方法来确定轴系中心线。
4.1.1.1轴系照光或拉线的条件（1）要求在不受阳光曝晒及温度急剧变化的情况下进行，一般在晚间或阴天，以避免船体变形影响轴系中心线的准确性。
（2）要求机舱前隔壁以后，上至舵机平台以下的船体分段装配、焊接、火工矫正等船体工事基本结束，主甲板分段就位，机舱前舱壁向船首的一条环形焊缝全部焊接结束。
（3）发电机组及其它主要设备进舱结束或用同等重量的物体压载。
（4）机舱前隔壁以后的船体垫墩、支柱要合理牢固，不许任意移动。
（5）轴系艏、艉基点的设置必须牢固可靠。
基点的支座应使用宽度为320mm的槽钢，侧向及纵向用适当的角钢拉紧。
要求焊接牢固、稳定可靠并确认无误。
同时舵系的上下基点也应确认无误。
（6）停止振动及有严重噪音干扰的工作。
4.1.1.2用照光或拉线的方法确定轴系中心（1）照光确定轴系中心线：将照光仪（准直望远镜）置于船的艏（艉）基点位置上，使照光仪的光束重合于艏艉两基准点的中心。
在艉轴管的前、后端各设一个光靶，调整光靶中心，使其与光束重合。
（2）拉线确定轴系中心线：通过艏、艉基准点拉钢丝线。
4.1.1.3照光或拉线需检查的项目（1）舵系中心线与轴系中心线偏差值，允许偏差按公式（2）计算。
（2）主机基座面板上平面距轴系中心线高度，允许偏差为±10mm。
（3）主机基座面板内边每侧距轴系中心线距离，允许偏差为±5mm。
（4）中间轴承或齿轮箱等基座面板顶面距轴系中心线高度，允许偏差为±10mm。
（5）中间轴承或齿轮箱等基座面板宽度中心与轴系中心线的偏差，允差为±10mm。
船舶主、副机(柴油机)系统检查维护

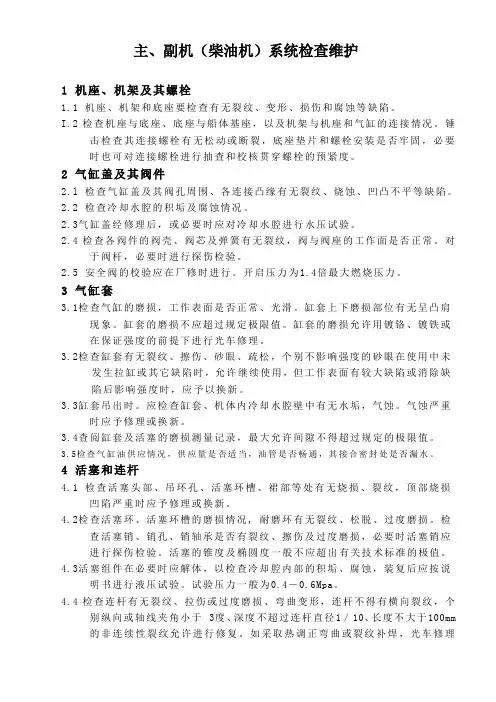

主、副机（柴油机）系统检查维护1 机座、机架及其螺栓1.1 机座、机架和底座要检查有无裂纹、变形、损伤和腐蚀等缺陷。
I.2 检查机座与底座、底座与船体基座，以及机架与机座和气缸的连接情况。
锤击检查其连接螺栓有无松动或断裂，底座垫片和螺栓安装是否牢固，必要时也可对连接螺栓进行抽查和校核贯穿螺栓的预紧度。
2 气缸盖及其阀件2.l 检查气缸盖及其阀孔周围、各连接凸缘有无裂纹、烧蚀、凹凸不平等缺陷。
2.2 检查冷却水腔的积垢及腐蚀情况。
2.3气缸盖经修理后，或必要时应对冷却水腔进行水压试验。
2.4 检查各阀件的阀壳、阀芯及弹簧有无裂纹，阀与阀座的工作面是否正常。
对于阀杆，必要时进行探伤检验。
2.5 安全阀的校验应在厂修时进行。
开启压力为1.4倍最大燃烧压力。
3 气缸套3.1检查气缸的磨损，工作表面是否正常、光滑。
缸套上下磨损部位有无呈凸肩现象。
缸套的磨损不应超过规定极限值。
缸套的磨损允许用镀铬、镀铁或在保证强度的前提下进行光车修理。
3.2检查缸套有无裂纹、擦伤、砂眼、疏松，个别不影响强度的砂眼在使用中未发生拉缸或其它缺陷时，允许继续使用，但工作表面有较大缺陷或消除缺陷后影响强度时，应予以换新。
3.3缸套吊出时。
应检查缸套、机体内冷却水腔壁中有无水垢，气蚀。
气蚀严重时应予修理或换新。
3.4查阅缸套及活塞的磨损测量记录，最大允许间隙不得超过规定的极限值。
3.5检查气缸油供应情况，供应量是否适当，油管是否畅通，其接合密封处是否漏水。
4 活塞和连杆4.1 检查活塞头部、吊环孔、活塞环槽、裙部等处有无烧损、裂纹，顶部烧损凹陷严重时应予修理或换新。
4.2检查活塞环、活塞环槽的磨损情况, 耐磨环有无裂纹、松脱、过度磨损。
检查活塞销、销孔、销轴承是否有裂纹、擦伤及过度磨损，必要时活塞销应进行探伤检验。
活塞的锥度及椭圆度一般不应超出有关技术标准的极值。
4.3活塞组件在必要时应解体，以检查冷却腔内部的积垢、腐蚀，装复后应按说明书进行液压试验。
船舶辅机的检验
上一页 下一页 返回
背景知识
• (5)电源及线路敷设: • ①由1台或几台动力设备组成的每一电动或电动液压操舵装置至少应
由主配电板设两路独立馈电线直接供电，但其中的1路可以由应急配 电板供电。符合5. 1. 4要求的电动或电动液压主操舵装置中的每一动 力设备应由主配电板设1路独立馈电线直接供电，上述馈电线中的1路 可以由应急配电板供电。与电动或电动液压主操舵装置联用的电动或 电动液压辅助操舵装置，可与供电给此主操舵装置电力的电路之一连 接。电动或电动液压操舵装置的供电电路应有足够的容量，使之能同 时向与它连接且可能需要同时工作的所有电动机供电。
上一页 下一页 返回
背景知识
• ②在小于1 600总吨的船上，按本节5.1.4 (3)中③要求为动力操作的 辅助操舵装置，如果它不是电动的或由主要用于其他用途的电动机来 驱动的，则主操舵装置可由主配电板以1路馈电线供电。
上一页下一页返回任何安全阀的直径应不大于100mm但亦应不小于25mm如锅炉所设安全阀的直径小于规范要求值则所设安全阀应通过试验确认且设计方应确保锅炉所设安全阀符合规范对安全阀的试验规烟管锅炉在蒸汽阀关闭和炉内充分燃烧的情况下锅炉压力在安全阀开启后15min内所能达到的最高值应不超过锅炉设计压力的110水管锅炉在上述同样情况下锅炉压力在安全阀开启后7min内所能达到的最高值应不超过锅炉设计压力的110上一页下一页返回安全阀经整定和铅封后应无可能予以变动或过载
• (10)对于非双套设置的液压动力舵机装置，应在液压缸体与其管路的 连接处装设隔离阀，该阀应直接装在液压缸体上。
• (11)操舵装置的液压系统，必要时，应设有放气装置。
上一页 下一页 返回
船舶设备安装检验指导书(2024)
船舶设备安装检验指导书引言船舶设备的安装检验是一个非常重要的环节，对于确保船舶正常运行和船员的安全至关重要。
本文将详细介绍船舶设备安装检验的流程和要点，以帮助相关人员顺利完成船舶设备的安装检验工作。
概述船舶设备安装检验是指在船舶建造或设备更新过程中，对船舶设备进行安装、调试和检验的一系列工作。
其目的是确保安装的设备符合相关规范和标准，能够正常运行，并满足船舶的操作需求。
船舶设备包括主机、发电机组、舾装设备、航行设备等。
在进行船舶设备安装检验时，需要遵守一系列具体的步骤和标准。
正文1.设备安装前准备1.1确定安装位置：根据船舶布局和设备要求，确定设备的安装位置，保证能够正常使用和维修。
1.2确定安装方式：根据设备类型和船舶结构，确定设备的安装方式，包括固定方式、支撑方式等。
1.3确定连接方式：根据设备的功能和工作要求，确定设备的连接方式，包括电气连接、气源连接、液源连接等。
2.设备安装过程2.1安装设备底座：根据设备的底座尺寸和结构要求，安装设备的底座，确保牢固可靠。
2.2安装设备本体：根据设备的安装要求，将设备安装在底座上，并进行相应的连接和调整。
2.3连接供电系统：按照设备的电气要求，连接设备到船舶的供电系统，确保设备能够正常运行。
2.4安装辅助设备：根据设备的功能需求，安装相应的辅助设备，如冷却系统、排气系统等。
2.5联调测试：在设备安装完成后，进行相应的联调测试，确保设备的各项功能正常。
3.安装检验要点3.1设备定位检查：检查设备的位置、固定方式和连接方式是否符合要求。
3.2设备安装质量检查：检查设备的底座安装质量、设备本体安装质量和辅助设备安装质量。
3.3连接线路检查：检查设备的电气连接、气源连接和液源连接是否符合要求。
3.4设备功能检查：通过相应的测试和操作，检查设备的各项功能是否正常。
3.5安全防护检查：检查设备的安全防护措施是否完善，如防护罩、防护网等。
4.安装检验流程4.1编写安装检验计划：在开始安装检验前，编写相应的安装检验计划，明确检验内容和流程。
船舶建造交验项目及检验内容
船舶建造交验项目及检验内容编制：审核：批准：前言为了使所有的管理人员及施工队更好更完善地规范自己的生产、施工、管理行为，特编写了这册《交验项目与检验内容》，希望有关人员认真地学习，认真地贯彻，不断改进与规范自己的工作，使我厂的造船水平及人员素质整体得到一个提高，为用好本《交验项目与检验内容》，特作以下几点说明：1.本《交验项目与检验内容》为厂内部使用，是各工种作业的指导书的一部分。
为规范报验手续，提高一次报检合格率，各施工队向质量检验部报检前将交验项目与检验内容分单项制成表格并填写自验结果，连同报检单交质检主管，没有此表及自检结果项目，质检主管可拒绝检验。
2．船厂质检员根据验船机构批准的《交验项目项目表》向船东代表和验船师提交相应的检验项目。
申请检验时应注意下列几点：(1)交验项目在正常工作日期间进行,申请单应在交验日前一天17:00之前送到。
(2)交验项目不在正常日进行，申请单应在交验日前一天12：00之前送到。
3．关于涂装交验项目，同于交验是否进行主要取决于天气因素，申请单可在每天上午送船东代表。
4．紧急或特殊的交难项目（拉线照光、尾轴安装和涂装订，船厂质检员应与船东代表和验船师协商，船东代表和验船师尽可能配合船厂为生产急需的项目进行有限的加班。
5．由于特殊原因，交验项目计划要取消或推迟，船厂应及时通知船东代表和验船师。
6船东代表或验师不能按时参加交验项目，说视为放弃其权利，并按受由参加交验的验船师或船东代表和船厂质检员的交验结果。
7．交验记录。
船厂质检员向船东代表或验船师提交检验报告单，并填写有关项目交验内容。
交验结束后，船东代表和验船师应在检验报告单上签字确认，如有修正意见，应附写上修正意见并返回给船厂。
8. 本《交验项目与检验内容》执行日期2007年9月1日质量检验部2007-8-15交验项目及检验内容序 号 交验项目 检验内容检验 结果 一、查阅并核实钢材的出厂证明文件，实物钢印和船检认可标志及材质证明书。
船舶建造质量检验-第七章柴油主机和辅机的安装检验
第七章柴油主机和辅机的安装检验第一节柴油主机安装检验船用小型柴油机，通常采用整机吊装工艺进行安装,大型船舶的柴油机，在起重能力及码头设施具备条件的情况下，也可采用整机吊装。
目前大多数船厂由于受起得能力、运输和码头条件等方面的限制,对大型柴油主机大多采取组装吊运办法。
即主机在制造厂经验船师、船东代表验收后，将主机拆成若干大部件，经油封保养后装箱发往造船厂，船厂再按工艺阶段将部件吊到船上进行组装.本节主要介绍组装检验，按安装顺序进行阐述。
一、主机基座加工检验船舶柴油主机的基座要承受柴油主机的全部重量。
除此之外，它还要承受柴油主机运转时运动部件所产生的不平衡的惯性力和反作用力矩所引起的力，以及船舶运行中(如摇摆时）所产生的柴油主机倾倒的力。
因此，基座应具有足够的刚性和强度.中小型柴油机的基座通常是钢板焊接结构件，并焊接在船体双层底上；大型柴油机基座，通常依靠双层底结构作为基座。
（一）检验前应具备的条件1．基座使用的材料应有船检证书;2．基座的安装、焊接质量已符合规定的技术要求。
(二）检验内容和方法1．接触检验(1)将小平板放到基座的面板上，用0.05mm的塞尺进行检验，一般不应插入，但局部允许插入,其深度不大于10mm。
用0.10mm塞尺检验,不应插入。
（2)在平板上涂上一层薄薄的色油,然后放到面板上来回拖动，平板拿掉后检验面板上的色油点，要求在每25×25（mm2)面积内不少于3点，接合面大于75％。
2．基座面板倾斜度检验将直尺横放在基座上，用塞尺检查直尺与面板之间倾斜度.倾斜度通常应小于1：100,且要求向外倾斜，便于今后配制垫片。
3．螺栓孔质量检验(1）用内径千分尺或气缸表检验螺栓孔直径，要求圆柱度和圆度符合图样要求。
(2）螺栓孔的表面粗糙度应符合图样要求。
二、主机机座安装检验主机机座有以下几方面作用：1．在机座上面安装机架、连杆、活塞、气缸盖等部件，能承受这些部件的重量。
2．机座上装有主轴承，用以安装曲轴.机座与机架作为曲轴旋转的空间。
造船质量标准(轮机)
轮机建造质量标准目录轴系及螺旋桨制造和安装检验 (2)第一节螺旋桨、轴和尾轴管加工检验 (2)第二节轴系安装检验 (17)第三节侧推装置安装检验 (34)柴油主机和辅机的安装检验 (35)第一节柴油主机安装检验 (35)第二节柴油发电机组和辅机安装检验 (51)轴系及螺旋桨制造和安装检验第一节螺旋桨、轴和艉轴管加工检验一、螺旋桨锥孔加工检验（一）锥孔检验内容主机扭矩通过螺旋桨轴传递给螺旋桨，使船舶推进，故对螺旋桨与螺旋桨轴的锥孔与锥体配合有严格要求。
船厂一般要对到厂的螺旋桨锥孔与螺旋桨轴进行刮配，故要求螺旋桨制造厂在锥孔处留有0.2～0.4mm的刮配余量。
下面介绍船厂对螺旋桨锥孔的检验，检验内容如下：1. 以螺旋桨轴锥体部位为依据，用手工方法修刮螺旋桨轴的锥孔，检验螺旋桨锥孔与螺旋桨轴锥体接触情况是否符合要求。
2 对有键螺旋桨的键槽进行检验。
（二）检验方法与要求1.螺旋桨锥孔检验（要求键按规定装妥后再检查色油情况）（1）在螺旋桨轴锥体部位涂上薄薄一层色油，套入螺旋桨锥孔内，检查螺旋桨锥孔色油接触情况，要求锥孔内色油接触均匀，在每25³25mm2面积上不少于3个接触点。
按中国船级社《钢质海船入级与建造规范》规定，在螺旋桨轴与螺旋桨套合之前，桨壳与轴锥部的实际接触面积应不小于理论接触面积的70％（有键螺旋桨为65％）。
一般来说，锥孔接触点大端较小端略硬一些为好。
对于无键连接螺旋桨，除按上述要求外，还应在螺旋桨锥孔两端各留有100~150mm“无槽区”，因该处用以建立径向油压。
为确保螺旋桨液压安装过程油压的建立，减少液压油外泄，经刮修后的锥部两端无槽区部分的接触，应明显好于中间部分，即用色油检查时，色点要多余中间部位。
（2）锥孔刮修后，螺旋桨轴锥体部分在锥孔内的相对位置，应满足图纸或工艺技术要求。
（3）用0.03mm塞尺检查锥体两端连接处，插入深度应不超过10mm；宽度应不超过15mm。
（4）锥孔修正后，螺旋桨大端平面在螺旋桨轴上的轴向位置，应有标记或作出原始记录，供安装时参考。
