氰化提金工艺讲解共62页文档
全泥氰化提金工艺简介

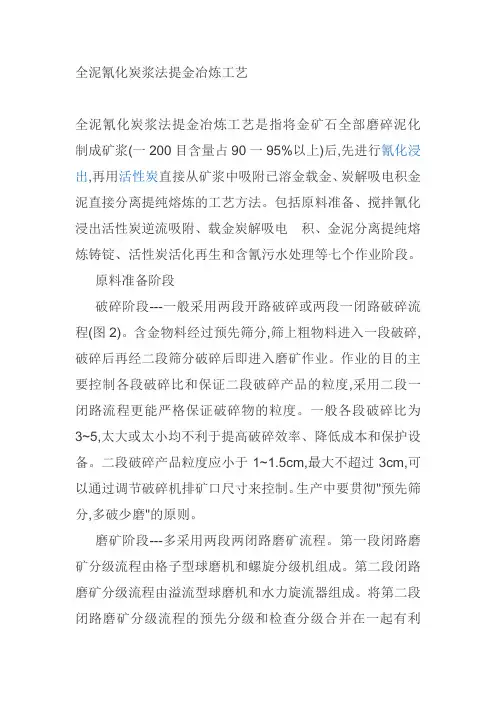

全泥氰化炭浆法提金冶炼工艺全泥氰化炭浆法提金冶炼工艺是指将金矿石全部磨碎泥化制成矿浆(一200目含量占90一95%以上)后,先进行氰化浸出,再用活性炭直接从矿浆中吸附已溶金载金、炭解吸电积金泥直接分离提纯熔炼的工艺方法。
包括原料准备、搅拌氰化浸出活性炭逆流吸附、载金炭解吸电积、金泥分离提纯熔炼铸锭、活性炭活化再生和含氰污水处理等七个作业阶段。
原料准备阶段破碎阶段---一般采用两段开路破碎或两段一闭路破碎流程(图2)。
含金物料经过预先筛分,筛上粗物料进入一段破碎,破碎后再经二段筛分破碎后即进入磨矿作业。
作业的目的主要控制各段破碎比和保证二段破碎产品的粒度,采用二段一闭路流程更能严格保证破碎物的粒度。
一般各段破碎比为3~5,太大或太小均不利于提高破碎效率、降低成本和保护设备。
二段破碎产品粒度应小于1~1.5cm,最大不超过3cm,可以通过调节破碎机排矿口尺寸来控制。
生产中要贯彻"预先筛分,多破少磨"的原则。
磨矿阶段---多采用两段两闭路磨矿流程。
第一段闭路磨矿分级流程由格子型球磨机和螺旋分级机组成。
第二段闭路磨矿分级流程由溢流型球磨机和水力旋流器组成。
将第二段闭路磨矿分级流程的预先分级和检查分级合并在一起有利于提高磨矿效率和保证产品细度。
破碎好的含金物料经过第一段闭路磨矿分级流程后,矿浆中一200目含量为55%一65%。
再经过第二段闭路磨矿分级流程后矿浆中一200目物料含量就可达90%一95%以上,符合全泥氰化工艺的细度要求。
本段作业主要控制磨矿浓度、溢流浓度和溢流细度。
一般磨矿浓度:第一段为75%一80%,第二段为60%~65%;溢流浓度:第一段为25%~30%,第二段为14%一20%;溢流细度(一200目含量):第一段为55%~65%,第二段为90写一95%以上。
磨矿浓度的控制主要通过调节给水量、给矿量和返砂比等,若磨矿浓度偏高,则增加给水量、减少给图3两段两闭路磨矿流程矿量,增大返砂比等,反之亦然。
金矿生产线——氰化工艺流程详解
书山有路勤为径，学海无涯苦作舟

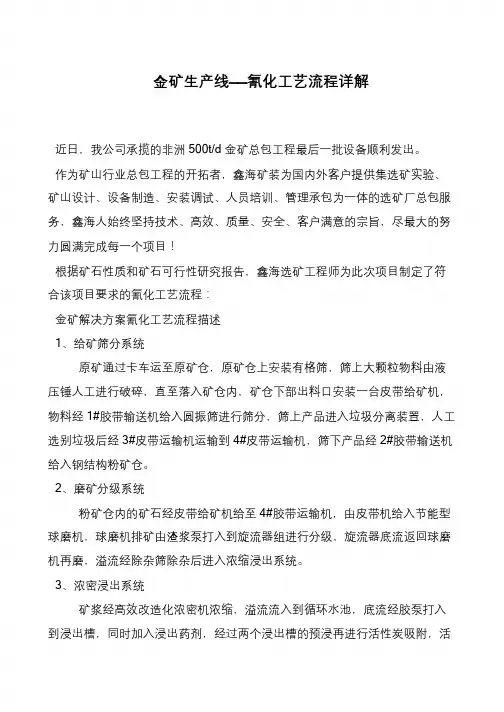

金矿生产线——氰化工艺流程详解
近日，我公司承揽的非洲500t/d 金矿总包工程最后一批设备顺利发出。
作为矿山行业总包工程的开拓者，鑫海矿装为国内外客户提供集选矿实验、矿山设计、设备制造、安装调试、人员培训、管理承包为一体的选矿厂总包服务，鑫海人始终坚持技术、高效、质量、安全、客户满意的宗旨，尽最大的努力圆满完成每一个项目！
根据矿石性质和矿石可行性研究报告，鑫海选矿工程师为此次项目制定了符合该项目要求的氰化工艺流程：
金矿解决方案氰化工艺流程描述
1、给矿筛分系统
原矿通过卡车运至原矿仓，原矿仓上安装有格筛，筛上大颗粒物料由液压锤人工进行破碎，直至落入矿仓内，矿仓下部出料口安装一台皮带给矿机，物料经1#胶带输送机给入圆振筛进行筛分，筛上产品进入垃圾分离装置，人工选别垃圾后经3#皮带运输机运输到4#皮带运输机，筛下产品经2#胶带输送机给入钢结构粉矿仓。
2、磨矿分级系统
粉矿仓内的矿石经皮带给矿机给至4#胶带运输机，由皮带机给入节能型球磨机，球磨机排矿由渣浆泵打入到旋流器组进行分级，旋流器底流返回球磨机再磨，溢流经除杂筛除杂后进入浓缩浸出系统。
3、浓密浸出系统
矿浆经高效改造化浓密机浓缩，溢流流入到循环水池，底流经胶泵打入到浸出槽，同时加入浸出药剂，经过两个浸出槽的预浸再进行活性炭吸附，活。
黄金矿石氰化工艺流程

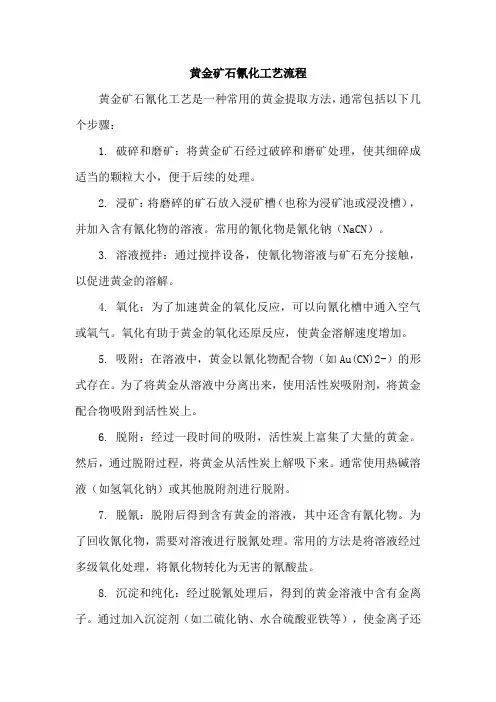

黄金矿石氰化工艺流程
黄金矿石氰化工艺是一种常用的黄金提取方法，通常包括以下几个步骤：
1. 破碎和磨矿：将黄金矿石经过破碎和磨矿处理，使其细碎成适当的颗粒大小，便于后续的处理。
2. 浸矿：将磨碎的矿石放入浸矿槽（也称为浸矿池或浸没槽），并加入含有氰化物的溶液。
常用的氰化物是氰化钠（NaCN）。
3. 溶液搅拌：通过搅拌设备，使氰化物溶液与矿石充分接触，以促进黄金的溶解。
4. 氧化：为了加速黄金的氧化反应，可以向氰化槽中通入空气或氧气。
氧化有助于黄金的氧化还原反应，使黄金溶解速度增加。
5. 吸附：在溶液中，黄金以氰化物配合物（如Au(CN)2-）的形式存在。
为了将黄金从溶液中分离出来，使用活性炭吸附剂，将黄金配合物吸附到活性炭上。
6. 脱附：经过一段时间的吸附，活性炭上富集了大量的黄金。
然后，通过脱附过程，将黄金从活性炭上解吸下来。
通常使用热碱溶液（如氢氧化钠）或其他脱附剂进行脱附。
7. 脱氰：脱附后得到含有黄金的溶液，其中还含有氰化物。
为了回收氰化物，需要对溶液进行脱氰处理。
常用的方法是将溶液经过多级氧化处理，将氰化物转化为无害的氰酸盐。
8. 沉淀和纯化：经过脱氰处理后，得到的黄金溶液中含有金离子。
通过加入沉淀剂（如二硫化钠、水合硫酸亚铁等），使金离子还
原成金属黄金沉淀出来。
然后，对沉淀的黄金进行洗涤、过滤、干燥等工艺步骤，以得到纯净的黄金产品。
需要注意的是，黄金矿石氰化工艺涉及到氰化物的使用，氰化物具有一定的毒性，操作时需要严格控制环境和工艺条件，确保操作安全。
氰化法提金工艺

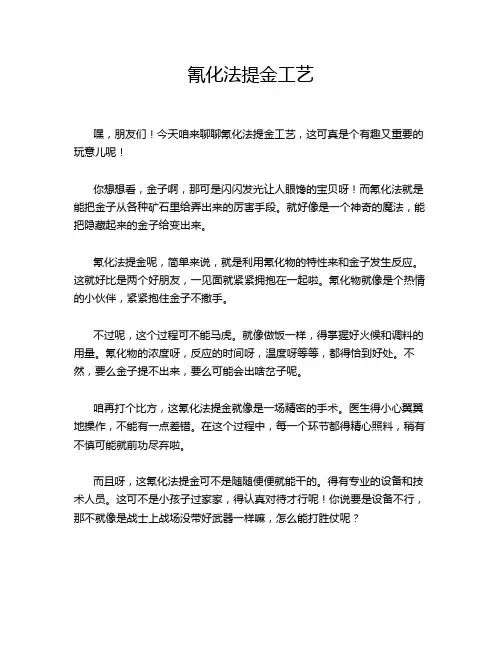

氰化法提金工艺嘿，朋友们！今天咱来聊聊氰化法提金工艺，这可真是个有趣又重要的玩意儿呢！你想想看，金子啊，那可是闪闪发光让人眼馋的宝贝呀！而氰化法就是能把金子从各种矿石里给弄出来的厉害手段。
就好像是一个神奇的魔法，能把隐藏起来的金子给变出来。
氰化法提金呢，简单来说，就是利用氰化物的特性来和金子发生反应。
这就好比是两个好朋友，一见面就紧紧拥抱在一起啦。
氰化物就像是个热情的小伙伴，紧紧抱住金子不撒手。
不过呢，这个过程可不能马虎。
就像做饭一样，得掌握好火候和调料的用量。
氰化物的浓度呀，反应的时间呀，温度呀等等，都得恰到好处。
不然，要么金子提不出来，要么可能会出啥岔子呢。
咱再打个比方，这氰化法提金就像是一场精密的手术。
医生得小心翼翼地操作，不能有一点差错。
在这个过程中，每一个环节都得精心照料，稍有不慎可能就前功尽弃啦。
而且呀，这氰化法提金可不是随随便便就能干的。
得有专业的设备和技术人员。
这可不是小孩子过家家，得认真对待才行呢！你说要是设备不行，那不就像是战士上战场没带好武器一样嘛，怎么能打胜仗呢？还有啊，安全问题可不能忽视。
氰化物可不是好惹的，要是不小心弄不好，那可是会出大问题的。
就像家里的电老虎，你不注意它就会咬你一口。
所以呀，操作的时候一定要万分小心，做好各种防护措施。
但是呢，一旦掌握好了这个工艺，那可就厉害啦！能把那些藏在矿石里的金子都给弄出来，那感觉，就像是发现了一个大宝藏！总的来说，氰化法提金工艺是个很有意思也很有挑战性的事情。
它就像是一个神秘的宝库，等待着我们去探索和发现。
只要我们认真对待，小心操作，就一定能从里面掏出大把大把的金子来！不是吗？。
几种氰化法提金介绍备课讲稿
几种氰化法提金介绍2016-12-06 廖德华紫金矿业HOT全球矿业资讯1.氰化法提金概述氰化法提金是以氰化物的水溶液作溶剂，浸出含金矿石中的金，然后再从含金浸出液中提取金的方法。
氰化法提金主要包括如下两个步骤：（1）氰化浸出：在稀薄的氰化溶液中，并有氧（或氧化剂）存在的条件下，含金矿石中的金与氰化物反应生成一价金的络合物而溶解进入溶液中，得到浸出液以氰化钾为例，反应式为：4Au+8KCN+2H2O→4KAu（CN）2+4KOH氰化浸出金的工艺方法有槽浸氰化法和堆浸氰化法两类。
槽浸氰化法是传统的浸金方法，又分渗滤氰化法和搅拌氰化法两种；堆浸法是近20年来才出现的新技术，主要用于处理低品位氧化矿。
自1887发现氰化液可以溶金以来，氰化法浸出至今已有近百年的生产实践，工艺比较成熟，回收率高，对矿石适应性强，能就地产金，所以至今仍是黄金浸出生产的主要方法。
（2）沉积提金：从氰化浸出液中提取金。
工艺方法有加锌置换法（锌丝置换法和锌粉置换法）、活性炭吸附法（炭浆法CIP和炭浸法CIL）、离子交换树脂法（树脂矿浆法RIP和RIL）、电解沉积法、磁炭法等。
锌粉（丝）置换法是较为传统的提金方法，在黄金矿山应用较多；炭浆法是目前新建金矿的首选方法，其产金量占世界产金量的50%以上；其余方法在黄金矿山也正日渐得到应用。
2.渗滤氰化法渗滤氰化法是氰化浸出的工艺方法之一，是基于氰化溶液渗透通过矿石层而使含金矿石中的金浸出的方法，适用于砂矿和疏松多孔物料。
渗滤氰化法的主要设备是渗滤浸出槽。
渗滤浸出槽通常为木槽、铁槽或水泥槽。
槽底水平或稍倾斜，呈圆形、长方形或正方形。
槽的直径或边长一般为5~12米，高度一般为2~2.5米，容积一般为50~150吨。
渗滤氰化法的工艺过程：（1）装入矿砂及碱：要求布料均匀，粒度一致，疏松一致。
有干法和湿法两种装法。
干法适于水分在20%以下的矿砂，可用人工或机械装矿。
湿法是将矿浆用水稀释后，用砂泵扬送或沿槽自流入槽内。
几种氰化法提金介绍

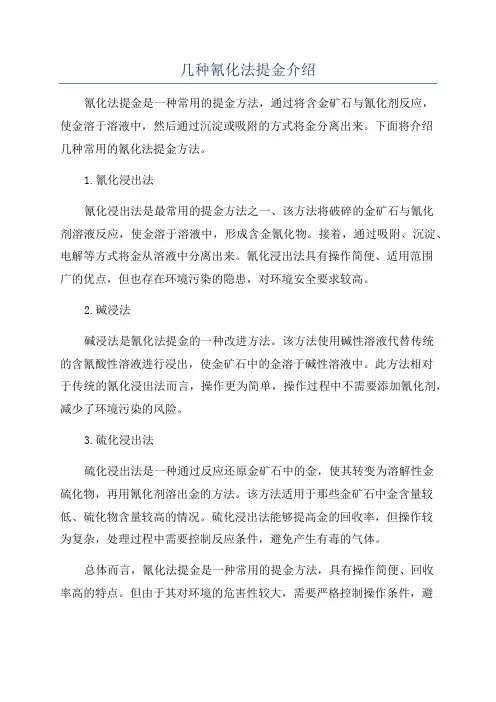

几种氰化法提金介绍
氰化法提金是一种常用的提金方法，通过将含金矿石与氰化剂反应，
使金溶于溶液中，然后通过沉淀或吸附的方式将金分离出来。
下面将介绍
几种常用的氰化法提金方法。
1.氰化浸出法
氰化浸出法是最常用的提金方法之一、该方法将破碎的金矿石与氰化
剂溶液反应，使金溶于溶液中，形成含金氰化物。
接着，通过吸附、沉淀、电解等方式将金从溶液中分离出来。
氰化浸出法具有操作简便、适用范围
广的优点，但也存在环境污染的隐患，对环境安全要求较高。
2.碱浸法
碱浸法是氰化法提金的一种改进方法。
该方法使用碱性溶液代替传统
的含氰酸性溶液进行浸出，使金矿石中的金溶于碱性溶液中。
此方法相对
于传统的氰化浸出法而言，操作更为简单，操作过程中不需要添加氰化剂，减少了环境污染的风险。
3.硫化浸出法
硫化浸出法是一种通过反应还原金矿石中的金，使其转变为溶解性金
硫化物，再用氰化剂溶出金的方法。
该方法适用于那些金矿石中金含量较低、硫化物含量较高的情况。
硫化浸出法能够提高金的回收率，但操作较
为复杂，处理过程中需要控制反应条件，避免产生有毒的气体。
总体而言，氰化法提金是一种常用的提金方法，具有操作简便、回收
率高的特点。
但由于其对环境的危害性较大，需要严格控制操作条件，避
免对生态环境造成污染。
在实际应用中，还可以结合其他方法，如浮选、压磨等，来提高金的提取率和回收率，降低环境风险。
氰化黄金冶炼工艺流程
氰化黄金冶炼工艺流程嘿，朋友们！今天咱就来唠唠氰化黄金冶炼工艺流程这档子事儿。
你想想看啊，这黄金就好比是那藏在深山里的宝贝，咱得用合适的法子把它给找出来，提炼出来，让它闪闪发光呢！氰化法就是咱找黄金的一个妙招儿。
先得把含有黄金的矿石弄碎啦，碎成小小的颗粒，就像把一个大西瓜切成好多小块儿一样。
这可不能马虎，得切得均匀细致，不然咋能把黄金都给弄出来呀。
然后呢，把这些碎矿石放到一个大池子里，加上氰化钠溶液。
这氰化钠溶液就像是个神奇的魔法药水，能和黄金发生反应呢。
就好像是好朋友见面，一下子就亲近起来了。
接下来可就有意思啦，让它们在池子里好好待上一段时间，让反应充分进行。
这时候啊，黄金就会慢慢地溶解在氰化钠溶液里啦，就像盐溶解在水里一样。
哎呀呀，你说神奇不神奇！等反应得差不多了，就把溶液抽出来，这溶液里可就有咱想要的黄金啦。
不过这还没完事儿呢，咱得把黄金从溶液里给弄出来呀。
这就得靠一些特殊的手段啦，比如加些其他的化学药剂，让黄金沉淀下来。
就好比是把混在沙子里的金子给筛选出来一样。
然后把沉淀下来的黄金收集起来，经过一番处理，哇塞，那金灿灿的黄金就出现在咱眼前啦！你说这过程像不像一场奇妙的冒险？从矿石到黄金，每一步都充满了惊喜和挑战。
要是一个不小心，没操作好，那黄金可能就溜走啦。
不过别担心，只要咱认真细心，按照步骤来，肯定能把黄金给提炼出来。
这氰化黄金冶炼工艺流程啊，虽然听起来有点复杂，但只要咱掌握了诀窍，那都不是事儿！咱中国人就是有智慧，能想出这么好的办法来提炼黄金。
这可不仅仅是一门技术，更是咱对财富追求的一种体现。
所以啊，大家可别小瞧了这氰化黄金冶炼工艺流程，它可是能让咱把那藏在矿石里的黄金给变出来的魔法呢！咱得好好研究，好好利用，让黄金为咱的生活增添光彩呀！。
氰化法提金工艺
氰化法提金工艺1、氰化物溶金机理氰化法是用氰化物从矿石中浸取金并把溶液中的金分离出来的方法，其基本化学反应式为：4AU+8NaCN+O2+2H2O→4Na AU(CN)2+4NaOH它包括氧的吸收溶解，其组分扩散到金表面，吸附，电化学反应等步骤。
其中O2和CN –的扩散对金的浸出速率起到至关重要的作用。
2、浸出药剂可用于溶金的氰化物有：KCN、NaCN、NH4CN、Ca(CN)2选择氰化物时，应综合考虑氰化物对金的溶解能力、化学稳定性、耗量及价格等。
我国黄金矿山大多采用NaCN。
3、保护碱氰化物损耗除了机械原因外，还有化学原因：一是氰化物的水解生成HCN气体挥发造成损失和危害;二是溶液中存在的二氧化碳及硫化物氧化生成的酸(H2SO3，H2SO4)也与氰化物作用生成HCN气体;三是黄铁矿氧化时，除生成H2 SO4外，还生成一些硫酸亚铁(Fe SO4),与氰化物作用生成Fe (CN)6 ，而当溶液中有碱和氧时，Fe SO4可氧化为Fe2(SO4)3，再与碱作用生成Fe(OH)3沉淀，Fe(OH)3不与氰化物反应，因而，加入碱起到保护氰化物的作用，加入的碱叫做保护碱。
生产中通常用石灰作保护碱。
4、影响金溶解速度的主要因素4.1、氰化物和氧的浓度氰化物的浓度和溶液中溶解氧的浓度是决定金溶解速度两个主要因素。
金在稀氰化物溶液中溶解速度大，这是因为氧在稀氰化物溶液中溶解度较大，扩散速度也较快，因而保证了溶金需要的最低氧浓度。
不同矿石的氰化物耗量不同是因为矿石中含有不同量消耗氰化物的杂质。
常规的氰化物浓度一般在0.03%~0.10%之间。
4.2、温度金在氰化液中的溶解速度与温度有关，通常温度高溶解速度快，在无特殊工艺要求的条件下，使矿浆温度维持在150C~250C即可满足浸出的要求。
4.3、金粒的大小和形状金的溶解速度与金粒暴露的表面积成正比，因此氰化作业的磨矿粒度要比浮选更细一些。
4.4、矿浆浓度和矿泥矿浆浓度和矿泥含量直接影响溶剂的扩散速度和溶剂与金粒的接触。
