工艺文件的简写
工艺文件的格式

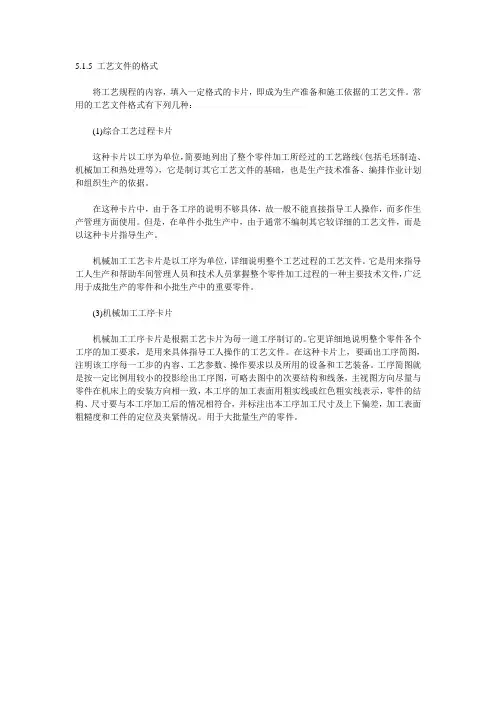

5.1.5 工艺文件的格式
将工艺规程的内容，填入一定格式的卡片，即成为生产准备和施工依据的工艺文件。
常用的工艺文件格式有下列几种：
(1)综合工艺过程卡片
这种卡片以工序为单位，简要地列出了整个零件加工所经过的工艺路线（包括毛坯制造、机械加工和热处理等），它是制订其它工艺文件的基础，也是生产技术准备、编排作业计划和组织生产的依据。
在这种卡片中，由于各工序的说明不够具体，故一般不能直接指导工人操作，而多作生产管理方面使用。
但是，在单件小批生产中，由于通常不编制其它较详细的工艺文件，而是以这种卡片指导生产。
机械加工工艺卡片是以工序为单位，详细说明整个工艺过程的工艺文件。
它是用来指导工人生产和帮助车间管理人员和技术人员掌握整个零件加工过程的一种主要技术文件，广泛用于成批生产的零件和小批生产中的重要零件。
(3)机械加工工序卡片
机械加工工序卡片是根据工艺卡片为毎一道工序制订的。
它更详细地说明整个零件各个工序的加工要求，是用来具体指导工人操作的工艺文件。
在这种卡片上，要画出工序简图，注明该工序每一工步的内容、工艺参数、操作要求以及所用的设备和工艺装备。
工序简图就是按一定比例用较小的投影绘出工序图，可略去图中的次要结构和线条，主视图方向尽量与零件在机床上的安装方向相一致，本工序的加工表面用粗实线或红色粗实线表示，零件的结构、尺寸要与本工序加工后的情况相符合，并标注出本工序加工尺寸及上下偏差，加工表面粗糙度和工件的定位及夹紧情况。
用于大批量生产的零件。
工艺英文缩写
工艺英文缩写工艺英文缩写在工业生产领域中起着非常重要的作用。
它们是一种便捷而高效的表达方式，能够简洁明了地传达关于工艺流程、材料、设备和操作等方面的信息。
本文将介绍一些常见的工艺英文缩写，以及它们的含义和应用领域。
1. MRP（Materials Requirement Planning）MRP是一种材料需求计划的方法，用于将预测的销售需求转化为对原材料和零部件的需求计划。
它可以有效地帮助企业规划和控制物料的供应，避免材料的过多或过少，提高供应链的效率和准确性。
2. TQM（Total Quality Management）TQM是一种全面质量管理的方法，旨在通过有效的管理和持续改进，实现产品和服务的质量最大化。
TQM强调在整个组织中实施质量控制措施，并将质量视为每个员工的责任。
3. JIT（Just-in-Time）JIT是一种精益生产的方法，旨在通过减少库存和提高生产效率，实现成本和交付时间的最小化。
JIT要求按需生产，即在顾客需求发生之前，只生产所需数量的产品。
4. CNC（Computer Numerical Control）CNC是一种计算机数控技术，用于控制机械设备的运动和操作。
CNC技术可以实现高精度和高效率的生产，减少人工操作的错误和成本，并提高生产的灵活性和自动化水平。
5. SOP（Standard Operating Procedure）SOP是标准操作规程的缩写，是一份详细描述工作流程和操作步骤的文件。
SOP对于保证生产过程的一致性、提高工作效率和质量控制非常重要。
6. DFM（Design for Manufacturability）DFM是一种面向制造的设计方法，旨在通过考虑制造过程中的特定要求和限制，提高产品的可制造性和可靠性。
DFM可以帮助设计师避免制造过程中的不必要复杂性，降低生产成本并提高生产效率。
7. ROI（Return on Investment）ROI是投资回报率的缩写，用于衡量投资项目的经济效益。
工艺技术文件
登记栏位于各种设计文件的左下方（在框图线以外 ，装订线下面），在“底图总号”栏内，由企业技术 档案部门在接收底图时填写；“旧底图总号”栏内， 填写被本底图所代替的旧底图总号。
工艺文件
工艺文件是指导工人操作和用于生产、工艺 管理等的各种技术文件的总称。它是产品加工 、装配、检验的技术依据，也是企业组织生产 、产品经济核算、质量控制和工人加工产品的 主要依据。工艺文件与设计文件同是指导生产 的文件，两者是从不同的角度提出要求的。设 计文件是原始文件，是生产的依据，而工艺文 件是根据设计文件提出的加工方法，以实现设 计图纸上的要求，并以工艺规程和整机工艺文 件图纸指导生产，以确保任务的顺利完成。
工艺文件封面格式工艺文件目录格式工艺路线表格式产品零件整件的装配关系与产品明细表对应的数量整件部件零件加工过程中各部门及其工序名称和代号导线及扎线加工表格式导线焊接去向元器件明细表元器件明细表用来指导生产作为生产线在组织领料备料插装时的依据它应包括元器件的名称型号规格使用数量有无代用型号及规格是否指定生产厂家等元器件明细表序号名称型号规格电阻rj056k251r11r22r1电容cl1163104k1c11c22c2三极管3dg62v13v1市半导体器件四厂hfe80集成电路lm339ic1国家半导体公司装配工艺过程卡用于编制部件整件产品装联工艺过程的工艺文件
（2）普通应用则是一个极为广泛的领域， 它泛指除专业制造以外所有应用电子技术 的领域（如学生电子实验设计，业余电子 科技活动、小制作等），其技术文件始终 是一个不断完善的过程，技术文件的管理 具有很大随意性，文件的编号、图纸的格 式很难正规和统一。
设计文件
设计文件的分类方法有以下几种：
（1）按表达的内容分
2)生产文件。是指设计性试制完成后，经整理 修改，为进行生产（包括生产性试制）所用的设计 文件。

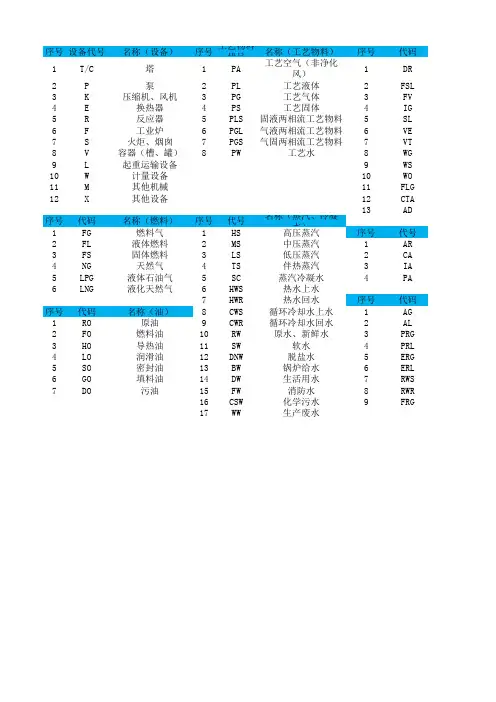

常用工艺缩写对照表
1 T/C
2
P
3
K
4
E
5
R
6
F
7
S
8
V
9
L
10
W
11
M
12
X
序号 1 2 3 4 5 6
代码 FG FL FS NG LPG LNG
序号 1 2 3 4 5 6 7
代码 RO FO HO LO SO GO DO
名称（设备）
塔
泵 压缩机、风机
换热器 反应器 工业炉 火炬、烟囱 容器（槽、罐） 起重运输设备 计量设备 其他机械 其他设备
代号 AR CA IA PA
代码 AG AL PRG PRL ERG ERL RWS RWR FRG
名称（其他）
排液、导淋
熔盐 火炬排空气
惰性气 泥浆 真空排空气 放空 废气 废渣 废油 烟道气 催化剂 添加剂
名称（气体） 空气
压缩空气 仪表空气（净化空 工厂风（非净化空
名称（制冷剂） 气氨 液氨
名称（燃料） 燃料气
液体燃料 固体燃料
天然气 液体石油气 液化天然气
名称（油） 原油
燃料油 导热油 润滑油 密封油 填料油
污油
序号
工艺物料 代号
1
PA
名称（工艺物料） 工艺空气（非净化
风）
2
PL
工艺液体
3
PG
工艺气体
4
PS
工艺固体
5 PLS 固液两相流工艺物料
6 PGL 气液两相流工艺物料
7 PGS 气固两相流工艺物料
循环冷却水上水 循环冷却水回水
原水、新鲜水 软水 脱盐水
锅炉给水 生活用水 消防水 化学污水 生产废水

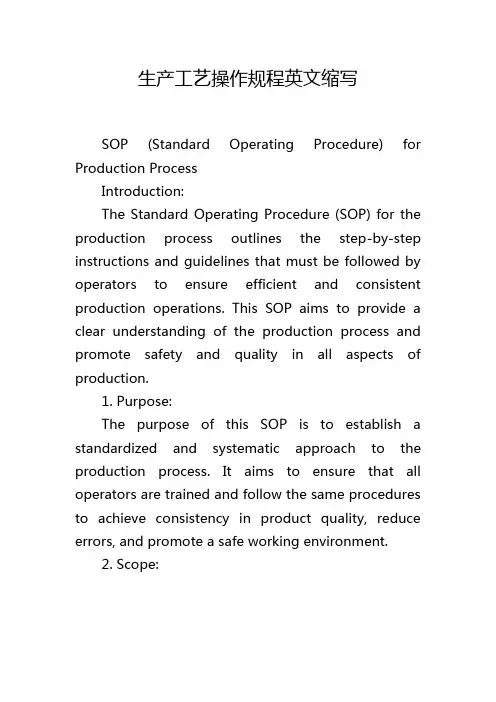

生产工艺操作规程英文缩写
生产工艺操作规程英文缩写SOP (Standard Operating Procedure) for Production ProcessIntroduction:The Standard Operating Procedure (SOP) for the production process outlines the step-by-step instructions and guidelines that must be followed by operators to ensure efficient and consistent production operations. This SOP aims to provide a clear understanding of the production process and promote safety and quality in all aspects of production.1. Purpose:The purpose of this SOP is to establish a standardized and systematic approach to the production process. It aims to ensure that all operators are trained and follow the same procedures to achieve consistency in product quality, reduce errors, and promote a safe working environment.2. Scope:This SOP applies to all operators involved in the production process. It covers all production activities from material preparation to final product packaging.3. Responsibilities:3.1 Production Manager:- Establish and review the SOP for the production process- Ensure that all operators are trained on the SOP - Monitor and evaluate the implementation of the SOP- Provide necessary resources and support for the production process3.2 Operators:- Follow the instructions outlined in the SOP- Report any issues or deviations from the SOP to the supervisor- Maintain a clean and organized work area- Complete production records accurately and ina timely manner4. Equipment and Materials:4.1 Equipment:- List all equipment required for the production process, including their specifications, maintenance requirements, and calibration procedures.- Ensure that all equipment is properly cleaned, maintained, and calibrated before use.- Provide detailed instructions for the setup, operation, and shutdown of each equipment.4.2 Materials:- Specify the type and quality of materials required for the production process.- Outline the procedures for material handling, storage, and identification.- Provide guidelines for material inspection and quality control.5. Process Workflow:5.1 Material Preparation:- Provide instructions for the receipt, inspection, and storage of raw materials.- Specify the quantities and specifications of raw materials required for each production batch.- Outline the procedures for material preparation, including weighing, mixing, and blending.5.2 Production:- Provide step-by-step instructions for the production process, including the sequence of operations, operating parameters, and quality control checks.- Detail the procedures for equipment setup, product changeover, and cleaning between batches.- Specify the documentation requirements, such as production records, log sheets, and batch records.5.3 Quality Control:- Describe the quality control checks and tests required throughout the production process.- Specify the sampling procedures, testing methods, and acceptance criteria.- Outline the procedures for handling non-conforming products or deviations from quality standards.5.4 Packaging and Labeling:- Provide instructions for the packaging and labeling of finished products.- Specify the packaging materials and methods to be used.- Detail the procedures for product inspection, rejection, and rework.6. Safety Procedures:- Provide guidelines for safe work practices, including the use of personal protective equipment, handling hazardous materials, and emergency procedures.- Specify the procedures for reporting accidents, incidents, and near-misses.- Highlight the importance of maintaining a clean and safe work environment.7. Training and Documentation:- Specify the training requirements for operators involved in the production process.- Provide a record-keeping system for documenting training, as well as any deviations or incidents related to the SOP.- Ensure that all operators have access to a copy of the SOP and any associated documents.8. Revision and Approval:This SOP for the production process shall be reviewed and revised as needed by the Production Manager. Any changes to the SOP must be approved by the relevant stakeholders before implementation.Conclusion:This SOP outlines the instructions and guidelines for the production process to ensure a consistent and efficient workflow. It promotes safety, quality, and adherence to standard operating procedures. By following this SOP, operators will be able to producehigh-quality products while maintaining a safe and organized work environment.。
工艺流程怎么写缩写英文
工艺流程怎么写缩写英文工艺流程是指将原材料经过一系列加工步骤，最终转化为成品的过程。
对于工艺流程的描述，常常需要简洁明了的缩写英文来表达。
下面将介绍一些常见的工艺流程缩写英文，以供参考和使用。
1.R&D: Research and Development（研发）是指开展科技研究和技术开发的工作，旨在创造新的科技成果和产品。
2.QC: Quality Control（质量控制）是指通过监测和检测的手段，控制生产过程中的产品质量，确保产品符合规定的质量标准。
3.QA: Quality Assurance（质量保证）是指通过制定和执行质量管理体系，保证产品在设计、制造和交付过程中的质量要求得到满足。
4.SOP: Standard Operating Procedure（标准操作规程）是指规定工作任务的标准化步骤，以确保操作的一致性和可靠性。
5.BOM: Bill of Materials（物料清单）是指产品所需的所有原材料、零部件和组装工具的详细清单，用于指导物料采购和生产计划。
6.CAD: Computer-Aided Design（计算机辅助设计）是指采用计算机技术进行产品设计和工艺分析的过程，提高设计效率和设计质量。
7.CAM: Computer-Aided Manufacturing（计算机辅助制造）是指利用计算机控制和管理制造过程，实现自动化生产的方式。
C: Computer Numerical Control（计算机数控）是指利用计算机技术对机床进行控制和编程的方式，实现高精度的加工操作。
9.ERP: Enterprise Resource Planning（企业资源计划）是指通过信息化技术对企业内部各项资源进行整合和管理，提高生产效率和服务质量。
10.PR: Public Relations（公共关系）是指通过各种手段与公众、客户、媒体等进行沟通和交流，塑造企业形象和传递信息。
11.OEM: Original Equipment Manufacturer（原始设备制造商）是指以自主研发的产品为基础，为其他企业进行代工生产的厂商。
工艺文件模板
工艺文件模板一、引言。
工艺文件是指对某一产品的生产工艺过程进行详细描述和规范的文件，是生产过程中的重要依据。
它包括产品的工艺流程、工艺参数、工艺设备、工艺控制点等内容，是保证产品质量和生产效率的重要文件。
本文档旨在为工艺文件的编写提供一个模板，帮助编写人员更好地规范和完善工艺文件。
二、工艺文件编写要求。
1.准确性，工艺文件中的各项内容必须准确无误，包括工艺流程、工艺参数、工艺设备等，确保生产过程中的准确执行。
2.完整性，工艺文件应包含产品的全面工艺信息，确保生产过程中的每一个环节都有详细的规范和描述。
3.清晰性，工艺文件中的内容应表达清晰，避免歧义，确保操作人员能够准确理解和执行。
4.规范性，工艺文件应符合相关的标准和规范，确保生产过程中的合法合规。
三、工艺文件模板。
1.产品信息。
产品名称，______。
产品型号，______。
生产批次，______。
生产日期，______。
2.工艺流程。
（1）原料准备。
（2）原料加工。
（3）成品制备。
（4）成品包装。
（5）成品检验。
（6）成品入库。
3.工艺参数。
（1）原料配比，______。
（2）生产温度，______。
（3）生产压力，______。
（4）生产时间，______。
（5）包装规格，______。
4.工艺设备。
（1）原料加工设备，______。
（2）成品制备设备，______。
（3）包装设备，______。
（4）检验设备，______。
5.工艺控制点。
（1）原料检验，______。
（2）生产过程监控，______。
（3）成品检验，______。
（4）包装检验，______。
（5）入库检验，______。
四、工艺文件编写注意事项。
1.在编写工艺文件时，应充分了解产品的生产工艺流程，确保信息的准确性和完整性。
2.工艺文件应根据实际生产情况进行调整和修改，确保其符合生产现场的实际操作。
3.在编写工艺文件时，应遵循相关的标准和规范，确保工艺文件的规范性和清晰性。
焊接及相关工艺英文缩写
焊接及相关工艺英文缩写AW--ARC WELDING------------------------------ 电弧焊AHW--atomic hydrogen welding---------------- 原子氢焊BMAW--bare metal arc welding---------------- 无保护金属丝电弧焊CAW--carbon arc welding------------------------碳弧焊CAW-G--gas carbon arc welding---------------- 气保护碳弧焊CAW-S--shielded carbon arc welding------------ 带保护的碳弧焊CAW-T--twin carbon arc welding---------------- 双碳极间电弧焊EGW--electrogas welding----------------------- 气电立焊FCAW--flux cored arc welding-------------------药芯焊丝电弧焊FCW-G--gas-shielded flux cored arc welding---- 气保护药芯焊丝电弧焊FCW-S--self-shielded flux cored arc welding--- 自保护药芯焊丝电弧焊GMAW--gas metal arc welding--------------------熔化极气体保护电弧焊GMAW-P--pulsed arc-----------------------------熔化极气体保护脉冲电弧焊GMAW-S--short circuiting arc---------------－ -熔化极气体保护短路过渡电弧焊GTAW--gas tungsten arc welding---------------- 钨极气体保护电弧焊GTAW-P--pulsed arc-----------------------------钨极气体保护脉冲电弧焊MIAW--magnetically impelled arc welding--------磁推力电弧焊PAW--plasma arc welding------------------------等离子弧焊SMAW--shielded metal arc welding---------------焊条电弧焊SW--stud arc welding---------------------------螺栓电弧焊SAW--submerged arc welding---------------------埋弧焊SAW-S--series submeerged arc welding---------- 横列双丝串联埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——挤压焊CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S--SOLDERING------------------------------软钎焊DS--dip soldering-------------------------浸沾钎焊FS--furnace soldering---------------------炉中钎焊IS--induction soldering-------------------感应钎焊IRS--infrared soldering-------------------红外钎焊INS--iron soldering-----------------------烙铁钎焊RS--resistance soldering------------------电阻钎焊TS--torch soldering-----------------------火焰钎焊UUS--ultrasonic soldering-----------------超声波钎焊WS--wave soldering------------------------波峰钎焊B--BRAZING--------------------------------软钎焊BB--block brazing-------------------------块钎焊DFB--diffusion brazing--------------------扩散焊DB--dip brazing---------------------------浸沾钎焊EXB--exothermic brazing-------------------热反应钎焊FB--furnace brazing-----------------------炉中钎焊IB--induction brazing---------------------感应钎焊IRB--infrared brazing---------------------红外钎焊RB--resistance brazing--------------------电阻钎焊TB--torch brazing-------------------------火焰钎焊TCAB--twin carbon arc brazing-------------双碳弧钎焊OFW--OXYFUEL GAS WELDING--气焊AAW--air-acetylene welding--空气乙炔焊OAW--oxy-acetylene welding--氧乙炔焊OHW--oxy-hydrogen welding--氢氧焊PGW--pressure gas welding--气压焊OTHER WELDING AND JOINING--其他焊接与连接方法AB--adhesive bonding--粘接BW--braze welding--钎接焊ABW--arc braze welding--电弧钎焊CABW--carbon arc braze welding--碳弧钎焊EBBW--electron beam braze welding--电子束钎焊EXBW--exothermic braze welding--热反应钎焊FLB--flow brazing--波峰钎焊FLOW--flow welding--波峰焊LBBW--laser beam braze welding--激光钎焊EBW--electron beam welding--电子束焊EBW-HV--high vacuum--高真空电子束焊EBW-MV--medium vacuum--中真空电子束焊EBW-NV--non vacuum--非真空电子束焊ESW--electroslag welding--电渣焊ESW-CG--consumable guide eletroslag welding--熔嘴电渣焊IW--induction welding--感应焊LBW--laser beam welding--激光焊PEW--percussion welding--冲击电阻焊TW--thermit welding--热剂焊THSP--THERMAL SPRAYING--热喷涂ASP--arc spraying--电弧喷涂FLSP--flame spraying--火焰喷涂FLSP-W--wire flame spraying--丝材火焰喷涂HVOF--high velocity oxyfuel spraying--高速氧燃气喷涂PSP--plasma spraying--等离子喷涂VPSP-W--vacuum plasma spraying--真空等离子喷涂TC--THERMAL CUTTING--热切割OC--OXYGEN CUTTING--气割OC-F--flux cutting--熔剂切割OC-P--metal powder cutting--金属熔剂切割OFC--oxyfuel gas cutting--氧燃气切割CFC-A--oxyacetylene cutting--氧乙炔切割CFC-H--oxyhydrogen cutting--氢氧切割CFC-N--oxynatural gas cutting--氧天然气切割CFC-P--oxypropanne cutting--氧丙酮切割OAC--oxygen arc cutting--氧气电弧切割OG--oxygen gouging--气刨OLC--oxygen lance cutting--氧矛切割AC--ARC CUTTING--电弧切割CAC--carbon arc cutting--碳弧切割CAC-A--air carbon arc cutting--空气碳弧切割GMAC--gas metal arc cutting--熔化极气体保护电弧切割 GTAC--gas tungsten arc cutting--钨极气体保护电弧切割 PAC--plasma arc cutting--等离子弧切割SMAC--shielded metal arc cutting--焊条电弧切割HIGH ENERGY BEAM CUTTING--高能束切割EBC--electron beam cutting--电子束切割LBC--laser beam cutting--激光切割LBC-A--air--空气激光切割LBC-EV--evaporative--蒸气激光切割LBC-IG--inert gas--惰性气体激光切割LBC-O--oxygen--氧气激光切割。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺文件的简写
工艺文件是制造工业中非常重要的一部分，其主要目的是记录在产品制造过程中所需遵循的步骤，以及产品的质量标准和特殊要求。
由于工艺文件通常非常冗长，需要耗费大量的时间和精力进行编写和阅读，因此人们常常使用简写方式来缩短工艺文件，以节省时间和提高效率。
以下是工艺文件中常用的简写方式：
1. SOP – Standard Operating Procedure (标准操作程序)
2. QC – Quality Control (质量控制)
3. QA – Quality Assurance (质量保证)
4. PM – Preventive Maintenance (预防性维护)
5. PPE – Personal Protective Equipment (个人防护装备)
6. MSDS – Material Safety Data Sheet (物质安全数据表)
7. OSHA – Occupational Safety and Health Administration (职业安全与健康管理局)
8. ISO – International Organization for Standardization (国际标准化组织)
9. CNC – Computer Numerical Control (计算机数控)
10. GMP – Good Manufacturing Practice (优良生产规范)
以上是常见的工艺文件简写方式，当然还有其他更多的简写方式，需要根据具体情况进行选择和使用。
在使用简写方式时，一定要确保简写的含义清晰明确，不要造成误解和混淆。
