模具监视保护器的工作原理

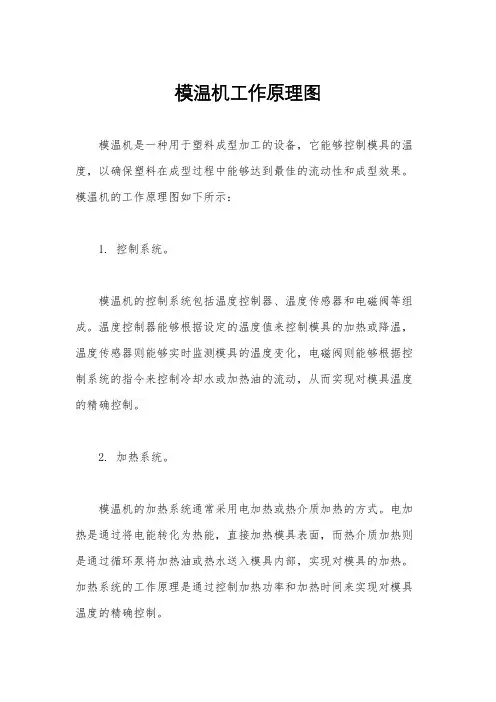

模温机工作原理图
模温机工作原理图模温机是一种用于塑料成型加工的设备，它能够控制模具的温度，以确保塑料在成型过程中能够达到最佳的流动性和成型效果。
模温机的工作原理图如下所示：1. 控制系统。
模温机的控制系统包括温度控制器、温度传感器和电磁阀等组成。
温度控制器能够根据设定的温度值来控制模具的加热或降温，温度传感器则能够实时监测模具的温度变化，电磁阀则能够根据控制系统的指令来控制冷却水或加热油的流动，从而实现对模具温度的精确控制。
2. 加热系统。
模温机的加热系统通常采用电加热或热介质加热的方式。
电加热是通过将电能转化为热能，直接加热模具表面，而热介质加热则是通过循环泵将加热油或热水送入模具内部，实现对模具的加热。
加热系统的工作原理是通过控制加热功率和加热时间来实现对模具温度的精确控制。
3. 冷却系统。
模温机的冷却系统通常采用冷却水或冷却油来实现对模具温度的降温。
冷却水或冷却油通过循环泵送入模具内部，吸收模具的热量，然后通过冷却器将热量散发出去，从而实现对模具温度的降温。
冷却系统的工作原理是通过控制冷却水或冷却油的流量和温度来实现对模具温度的精确控制。
4. 安全保护系统。
模温机的安全保护系统包括过热保护、过载保护和漏电保护等功能。
过热保护能够在模具温度超过设定值时自动停止加热，以避免模具温度过高而损坏模具或塑料材料。
过载保护能够在电路出现过载时自动切断电源，以避免电路损坏或发生火灾。
漏电保护能够在设备发生漏电时自动切断电源，以保障操作人员的安全。
总结：模温机的工作原理图包括控制系统、加热系统、冷却系统和安全保护系统。
通过对这些系统的精确控制，模温机能够确保模具在塑料成型过程中达到最佳的温度，从而保证塑料制品的质量和成型效果。
模温机在塑料加工行业中起着至关重要的作用，它的工作原理图能够帮助我们更好地理解和掌握模温机的工作原理，从而更好地应用和维护模温机设备。
模具内温度监测原理
模具内温度监测原理
模具内温度监测是通过传感器测量模具内部温度的变化来实现的。
常见的温度监测方法有接触式和非接触式两种。
接触式温度监测原理是将温度传感器直接接触到模具内表面，通过传感器测得的温度变化来推测模具内部温度的变化。
常见的接触式温度传感器有热电偶和热敏电阻。
热电偶原理是利用两种不同材质的导线在连接点处产生温度差而产生电动势，根据电动势的变化来推测温度的变化；热敏电阻则是利用材料电阻值随温度变化而变化的特性，通过测量电阻值的变化来推测温度的变化。
非接触式温度监测原理是通过红外线辐射测量模具表面的温度来推测内部温度的变化。
利用红外线辐射实现温度测量的设备被称为红外线测温仪。
红外线测温仪利用模具表面发射的红外线辐射能量和温度之间的关系，通过测量红外线辐射的能量来推测温度的变化。
注塑模具压模技术
模具压模技术在没有做模具保护的情况下，模具被压、撞坏可能会出现下列问题:1、模具因结构较简单，压不坏。
2、模具被压，致使模具精密度下降，使注塑成形条件发生变化，给工艺参数的调试加大难度。
.3、模具被压，致使模具精密度下降，使成形产品的毛边加大、加多，加大了生产工人的工作强度与工作量，加速工人工作的疲劳，产品的产量、质量、效率往下降。
员工对工作的好感下降,员工流动可能会因此而有少许加大。
4、模具被压，致使模具精密度下降，使成形产品的毛边加大、加多。
原定的人员已经无法满足工作对劳动力的需要，需要增加人手，使劳动力密集的注塑行业，劳动力更加密集，增加人工支出，提高了产品生产制造成本。
5、模具被压、撞，致使模具受损害至无法生产的程度，耽误生产，需要时间与费用将模具进行维修。
6、模具型腔面被撞兼压伤，不管如何修补，也无法躲避留下一个补痕，在成形产品上留下一个印记，对于组合成品起来属于在直视面的塑料件的，- -个光滑的产品表面有一个修过的痕迹,这就是一个瑕疵,产品质量与档次将因此受影响。
7、模具被压、撞坏。
对坏模具进行烧焊、驳接、修修补补。
模具的质量与性能加速下降，坏模的发生率，上升，增加模具的运作维护的成本支出。
随着修多、补多以及精密度的逐步下降,模具使用的寿命最终会因在工作中没有得到好好地保护，而受到工作中意外撞压地的推残，最终寿命因此而缩短。
综上所述，这些都对质量、产量、成本、效率、造成不少影响的东西,我们是不是应该为避免其发生而作努力呢?!.在注塑成型过程中对模具保护是一个保证正常生产、产品质量等的重要技术手段。
注塑机模具保护方法主要有以下几种。
1)选择合适的材料或在模具表面喷涂特殊材料。
模具表面经常直接接触到高温胶料的冲击及磨损,长期处于冷热交变的环境下因此对于材料的选择尤为重要。
为了满足工况要求和保证塑料制品成型质量，塑料注塑模具的材料需要满足一定的力学性能和加工工艺性能的要求:①具有可加工性和易抛光性;②优良的耐蚀性和耐磨性;③良好的塑性、韧性匹配;④优良的高温性能;⑤优良的化学性能。
安全继电器工作原理及其对注塑模具设计的要求
安全继电器工作原理及其对注塑模具设计的要求安全继电器是一种常用于电气控制系统中的装置，其主要作用是保护系统和设备，防止意外事故的发生。
本文将重点介绍安全继电器的工作原理，并探讨其对注塑模具设计的要求。
安全继电器是一种用于监测电气线路中的安全信号，并在检测到异常情况时采取相应措施的装置。
它与其他继电器的不同之处在于，安全继电器在进行开关动作时，必须满足特定的安全要求，以确保人员和设备的安全。
安全继电器的工作原理主要包括输入电路、逻辑控制单元、输出电路和监控电路。
输入电路通常由安全传感器或安全开关组成，用于监测环境中的安全信号。
逻辑控制单元接收输入电路的信号，并进行逻辑判断和处理。
输出电路负责控制执行机构进行开关动作，以达到保护系统和设备的作用。
监控电路用于监测继电器的工作状态，以保证其正常运行。
在注塑模具设计中，安全继电器起到了重要的作用。
首先，安全继电器可以监测注塑机的工作状态，当发生异常情况时，及时切断电源，以防止事故的发生。
例如，当注塑模具出现堵塞或过负荷的情况时，安全继电器可以迅速检测到并切断电源，防止模具损坏。
此外，安全继电器还可以监测注塑机的温度、压力等参数，确保其在安全范围内运行。
注塑模具设计中，对安全继电器的要求主要包括以下几个方面。
第一，安全继电器必须具备可靠性能，能够在各种恶劣环境和工况下正常工作。
因为注塑模具的工作环境往往恶劣，存在高温、高压等条件，安全继电器需具备抗高温、耐腐蚀等特点。
第二，安全继电器需要具备快速、准确的检测和响应能力。
只有在短时间内检测出异常信号并迅速切断电源，才能有效预防事故的发生。
第三，安全继电器需要具备可调节性能，以适应不同注塑模具的工作特点和要求。
不同注塑模具在温度、压力等方面的要求可能存在差异，安全继电器需要具备相应的可调节性能，以满足模具的工作需求。
总结起来，安全继电器是保护系统和设备安全的重要装置，在注塑模具设计中起到至关重要的作用。
它的工作原理基于输入电路、逻辑控制单元、输出电路和监控电路，通过监测安全信号并采取相应措施，确保系统的安全运行。
注塑模行程开关
注塑模行程开关1. 简介注塑模行程开关（Injection Molding Mold Stroke Switch）是一种用于注塑模具的行程控制的开关装置。
在注塑模具的工作过程中，行程开关起到监测和控制模具行程的作用，以确保注塑过程的安全和稳定。
2. 工作原理注塑模行程开关一般由行程传感器、开关装置和控制系统组成。
其工作原理如下：1.行程传感器：行程传感器通常采用非接触式的磁性传感器或光电传感器，安装在注塑模具上。
当模具行程到达特定位置时，行程传感器会检测到信号并发送给开关装置。
2.开关装置：开关装置根据行程传感器的信号进行控制。
当行程传感器检测到模具行程到达设定位置时，开关装置会触发相应的动作，如停止注塑过程或改变模具的工作状态。
3.控制系统：控制系统是注塑机的核心部分，负责接收开关装置的信号并进行相应的控制。
控制系统可以根据行程开关的信号来调整注塑过程中的参数，如注射速度、压力等，以实现更精确的注塑。
3. 功能和应用注塑模行程开关具有以下功能和应用：1.行程监测：注塑模行程开关可以准确地监测模具行程的位置，以确保注塑过程的稳定性和安全性。
当模具行程超出设定范围时，行程开关会触发报警或停机，避免模具损坏或生产事故的发生。
2.行程控制：注塑模行程开关可以根据行程传感器的信号，控制模具的工作状态。
例如，在注塑过程中，当模具行程到达一定位置时，行程开关可以触发模具的开合动作，实现注塑产品的成型。
3.注塑参数调整：注塑模行程开关的信号可以传递给注塑机的控制系统，以调整注塑参数。
通过根据模具行程的位置来调整注射速度、压力等参数，可以实现更精确的注塑过程，提高产品质量和生产效率。
4.安全保护：注塑模行程开关在注塑过程中起到了重要的安全保护作用。
当模具行程异常或超出范围时，行程开关可以及时发出信号，停止注塑过程，避免设备损坏或人员伤害的发生。
4. 市场需求和发展趋势随着制造业的发展和技术的进步，对注塑模行程开关的需求不断增加。
模具保护器操作手册(新版)
模具保护器操作说明书
安全须知
1.关于使用环境，使用条件 本器具是屋内使用的，不可在屋外使用，如果在屋外使用，会引起触电，火 灾。 本器具请在容许温度范围内使用，否则会引起破损，变形，火灾和灯管的破 类 请不要在潮湿和有水的地方使用，否则会引起触电，火灾。 请不要在不安定的场所或易燃物的附近使用，否则会引起掉落，造成火灾， 受伤。 请使用指定的灯管，如果使用指定以外（不合适）的灯管，会造成器具的破 损，灯管的破裂。 请不要在带有强磁界， 强磁场装置的附近使用， 由于电磁波会造成器具工作 错误及动作画像混杂。 本器具内部以电子原件构成， 请在指定条件下使用。 没有严格遵守使用条件， 会造成器具破损，触电，火灾。 请使用指定的照相机座，照明磁力坐。如果选择错误，会造成颠倒，器具的 破损，受伤事故。
6.关于保管 请不要在多灰尘的温度高， 易结水珠的环境下保管， 否则会造成器具的故障， 绝缘不良。 再使用时请务必点检后在使用，否则可能会引起触电。火灾。
第6页 共 29 页 中国厦门伟迪康科技有限公司 TEL:0592-2102891
模具保护器操作说明书
硬件构成
主机-------------------------------------------------------------------------1 台 触摸屏-----------------------------------------------------------------------1 台 CCD 相机-------------------------------------------------------------------1 台 标准镜头--------------------------------------------------------------------1 台 相机用线缆-----------------------------------------------------------------1 条 相机用机架-----------------------------------------------------------------1 套 电源--------------------------------------------------------------------------1 套 红外照明光源--------------------------------------------------------------1 套 触摸屏线缆------------------------------------------------------------------1 条 1/0 线盒-----------------------------------------------------------------------1 套
模具监视器工作原理【免费下载】
节百力模具保护器又称（模具监视器），采用光学影像处理技术，能在一个产品成型周期内对模具的型腔进行2次拍照检测，确保模具有无瑕疵、粘模、顶针滑块是否到位等对模具进行有效保护。
节百力模具保护器工作原理：【节百力模具保护器简单介绍】对自动插件的设备更能体现其优点，插件不到位、插件料少等；非接触检测方式，可监视带静电的成型品；可检测多色产品的色料比例防止次品连续出现；顶针折断或复位不到位检测；滑块到位检测；模穴内外异物检测；可忽略任意位置的检测区域，将干扰彻底消除；安全门开关消除报警，安装门动作自动复检，保证模具安全；检测速度Z快0.01秒，双相机Z快0.1秒；第1次拍照即在开模后产品未被顶针顶出时的瞬间拍照，确认产品有无严重缺陷不良或者另一半模具有无粘膜。
第2次拍照即在产品被顶针定出后合模前的瞬间拍照，确认模穴内部、模穴外部有无产品粘膜和异物残留，以及顶针和滑块有没到位，任何一种情况出现，模具保护器都能准确无误地判断出来，并控制成型机禁止合模同时发出异常报警。
此外还增加安全门报警消除和安全门动作复检功能。
功能特点：1、适用于多色机、立式机、及千吨大型机；2、对自动插件的设备更能体现其优点，插件不到位、插件料少等；3、非接触检测方式，可监视带静电的成型品；4、可检测多色产品的色料比例是否异常；5、防止次品连续出现；6、顶针折断或复位不到位检测；7、滑块到位检测；8、模穴内外异物检测；9、可忽略任意位置的检测区域，将干扰彻底消除；10、安全门开关消除报警，安装门动作自动复检，保证模具安全；11、检测速度zui快0.01秒，双相机zui快0.1秒；12、一指操作培训新模板，忽略设置无需再设定；13、傻瓜化操作界面，对普通操作工人无特殊要求；14、节百力JBL001/S型针对带料立式机应用，多组取样图片，更满足生产需求；采用具有的近红外光线技术，检测效果更为稳定可靠，近红外光线配合优化的算法软件技术解决工厂四周环境光线变化对生产检测的影响问题，机械手移动、工厂灯光变化、人员走动、日夜变化等对监视器都有效地去除。
模具监视器操作说明书
Thanks for selecting Decheng请在使用仪器前仔细阅读用户手册Please read the User’s Manual carefullybefore using the instrument.●请将用户手册作为仪器的一部分妥善保管，便于操作人员随时参阅。
Please take this users’manual as important part of the instrument and keep it near the instrument for reference at any time.●本用户手册虽经认真审阅，但纰漏在所难免，如有不明之处，请联系德诚公司客服中心或代理商。
Although the use rs’manual is checked very carefully,there will still remain some mistake.Any questions,please contant Decheng Comtomer Service Center or our agents.●德诚公司一直致力于产品的不断改进，本用户手册内容如有更新，恕不另行通知。
声明：版权归德诚公司所有，未经许可不得翻印、抄袭、修改本用户手册内容。
Copyright:Decheng Co.,Ltd.We reserve the right to accuse anyone copy all orpart of this User’s Manual without permission.目录第一章智能相机DC-500简介.............. ............ .. (1)第二章软件运行主界面 (2)第三章算法功能 (3)3.1定位 (3)3.2对比 (5)3.3有无 (7)3.4测量 (8)3.5计数 (9)3.6控制信号 (10)3.6高级选项 (10)第四章常用菜单功能 (11)4.1系统设置 (11)1)基本参数 (11)2)密码设置 (12)3)高级参数 (13)4)配置存取 (13)5)本机信息 (14)4.2高级设置 (14)1)相机设置 (15)2)光源设置 (16)3)IO设置 (15)4)分屏设置 (16)5)界面风格设置 (17)4.3常用操作 (18)1)IO状态 (18)2)当前报表显示 (18)3)计数清零 (18)4)报告 (18)5)日记 (19)6)升级 (20)7)远程 (21)第五章产品规格及配件 (22)第六章注意事项 (23)第一章智能相机DC-500简介1.1主要用途1、产品装配过程中正反的确认；2、载带包装时有无确认；3、装配前产品对比确认；4、产品规格尺寸快速测量确认；5、线序颜色快速识别；6、注塑产品多胶，缺胶等缺陷确认；1.3产品特点1、内嵌德诚自主研发的视觉软件，可实现有无、正反、测量、缺陷检测、颜色识别等功能；2、采用13.3英寸的触摸显示屏，支持鼠标键盘；3、外壳采用铝合金压铸成型，全密封设计，防护等级IP65；4、内置4路数字光源，可直接在显示屏上调整亮度；5、支持8路数字输入，8路数字输出，带光耦隔离；6、相机接口采用工业航空插头，接触性能好，插拔方便；7、支持1-4个千兆以太网工业相机；8、内置WIFI，可在线升级/远程调试；第二章软件运行主界面第三章算法功能设置算法功能，需要先停止监控，然后点击主界面菜单算法设置，进入算法功能菜单界面；我们根据产品大小以及检测要求，调整光源、相机和镜头，使成像特征清晰可见；点击取基准，进入基准图像，选择需要的功能进行设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具监视保护器的工作原理
模具监视器（又称模具监控器，模具保护器，模具电子眼）主要应用在注塑与压铸生产行业，是利用图像对比的原理来起到监视与保护模具的作用。
简单的说，模具监视器就是一台工业电脑加上一台工业相机，拍了OK的图片保存在电脑里面，生产过程中，每次都在固定的时间在拍图片与电脑里面保存的图像比较一下，看一下实时图片是否与基电脑里保存的准图片有差别，图像差别大过设定的参数就会报警。
模具监视器一般保存2张基准照片，第一次是开模后，顶出前，保存一张OK有产品的照片，生产过程中每次都在顶出前进行一次对比，检测产品是否缺胶，少做，批锋，或者粘前模；发现有不同，就会停止顶出，并且报警。
第二次是顶出后，合模前，保存一张模具表面干净可以合模的图片，以后每次都在合模前检测产品/水口是否掉落，顶针/斜顶/行位是否到位，镶件等是否安装到位等等；发现有不同，就会停止合模，并且报警。
由此可见，模具监视保护器就像一个人工智能电子眼在注塑机旁边实时监视生产产品质量和保护模具。
（以上为深圳市立恒视觉技术有限公司原创文章，未经允许，不得转载）。
