第八节补视图补缺线

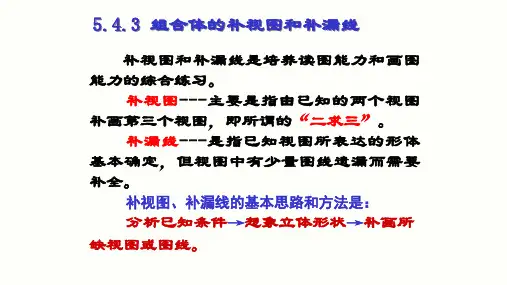

机械制图--组合体的补视图和补漏线
看图的一般步骤：
1）分析视图，划分线框
2）对照投影，想出形体
3）确定位置，想出整体
补画出形体1的 左视图
补画出形体2的 左视图
补画出形体3的 左视图
补画出形体4的 左视图
(3) 补画左视图
例2： 根据压块的主视图、俯视图想象其形状，并作左视图。
（1）形体分析
2.3.4 尺寸的清晰布置
1. 尺寸应该标注在反应形体特征的视图上 2. 同一形体的尺寸应该尽量集中标注
8" 7"
10"
9" 6" 5"
步骤三
11'12' 12"
11"
12 11
完成
例14：由俯、左视图，画主视图。
分析
切割、叠加式组合体读图举例
步骤一
步骤二
步骤三
步骤四
步骤五
完成
例15：由俯、左视图，画主视图。
分析
切割、叠加式组合体读图举例
3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外， 小尺寸在内”的原则排列，避免尺寸线和尺寸线 或尺寸界线相交
4. 内形尺寸、外形尺寸应分别标注在视图的两侧
5. 同轴回转体的直径，应尽量标注在非圆视图上 6. 同一个方向上连续标注的几个尺寸应该尽量配置
在少数几条线上，避免标注封闭尺寸 7. 交线上不应标注尺寸
例1: 看懂组合体视图，补画出左视图。
4 3 2 1
（1）分析视图，划分线框
１
想象出形体１
想象出形体２
２ ４
３
想象出形体３
想象出形体４
(2) 对照投影，想出形体
5.4.2 读组合体视图的方法与步骤
机械制图教案二：掌握补视图和补缺线的标注注意要点
机械制图教案二：掌握补视图和补缺线的标注注意要点掌握补视图和补缺线的标注注意要点在机械制图中，补视图和补缺线的标注是非常重要的。
通过正确地标注，可以让设计师和工程师更好地理解图纸，减少误解和错误。
本文将介绍机械制图教案二中关于补视图和补缺线的标注的注意要点。
一、补视图的标注1.补视图的编制方法补视图的编制方法有两种，一种是常用的透视法，另一种是投影法。
无论采用哪种方法，都要保证补视图的位置正确、比例正确。
视图编制完成后，要根据实际需要进行标注。
2.补视图的标注方法补视图的标注包括尺寸标注、符号标注、标线、引线等。
标注时要注意的问题如下：（1）标注尺寸时，要对齐参考面，标注清晰、准确。
对于比较重要的尺寸，要加注尺寸公差，以提高精度要求。
（2）符号标注一般包括表面粗糙度、孔的形状和数量等。
对于表面粗糙度，要标注符号和值。
对于孔的形状和数量，要尽可能地标注详细，以便于制造。
（3）标线应直线明晰、平整；引线应平行于被标注对象，并且要标注清晰、统一。
二、补缺线的标注在制图过程中，由于某些原因，在图纸上出现了缺少某些细节或图形的情况。
这，就需要“补缺线”来完善图纸。
在补缺线的标注中，需要注意如下问题：1.补缺线的绘制绘制补缺线时，要根据所需补充的图形、部件的轮廓、断面和其它相关信息来绘制。
在绘制时应注意精度和准确度，以便于正常使用。
2.补缺线的标注方法补缺线的标注方法也要根据实际情况来确定，其标注要点如下：（1）标注清晰、完整、准确，利于读者理解。
（2）标注要根据不同的需要，分别使用方便的符号，以标注相关信息。
（3）标注应注意描述的对象，标注所有相关信息，以反映清晰的意义。
三、总结在机械制图中，补视图和补缺线的标注是非常重要的。
标注不仅能够为读者提供方便，而且还有利于彩色、审查和生产等方面的工作。
因此，机械制图教案二中的补视图和补缺线的标注，要求标注清晰、完整、准确、规范，以便于提高图纸的质量和效率，更好地保证生产的顺利进行。
机械制图教案二：如何通过补视图和补缺线的标注提高图纸阅读能力？
机械制图教案二：如何通过补视图和补缺线的标注提高图纸阅读能力？？机械制图是机械制造行业中不可或缺的一环。
一份优秀的机械制图不仅能够提供详细的制造信息，还能够为生产和装配提供关键的指导。
然而，要理解一个复杂的机械制图并不容易，这需要一定的技巧和经验。
本文将介绍两种方法，即补视图和补缺线的标注，来提高读者的图纸阅读能力。
一、什么是补视图？在机械制图中，有时候会出现一个物体的一部分在其主视图之外，这时候需要在其它视图中添加这部分物体的详细绘图。
这称为“补视图”。
补视图可以让读者更好地理解机械构造图和工作原理。
看图纸时，在主视图上很难看出每个部分的细节，因此需要通过其他视图来补充信息。
在绘制补视图时，需要注意以下几点：1.确定补视图所在的位置，并确定补视图的尺寸和比例。
2.绘制视图中的细节和部分特征。
这里需要特别注意细节的准确性，因为它们会影响到制造的质量和效率。
3.用合适的线型和标注来表达所需的信息。
这里需要对不同的标注和线性的搭配进行选择，以便让读者快速理解图纸。
二、什么是补缺线的标注？补缺线的标注也称为“缺陷标注”，指在机械构造图上标记出一些制造缺陷或错误。
这样，读者可以更好地理解图纸中的信息和细节，以便更好地制造出所需的产品。
补缺线的标注有很多种，最常用的包括：1.断线标记：用于标记机械构造图中的断开之处。
2.球形标记：用于标记机械构造图中的缺损和瑕疵。
3.圆形标记：用于标记机械构造图中的孔洞、工艺特征等。
4.阴影标记：用于标记机械构造图中的受损部分。
5.长线标记：用于标记机械构造图中的缺失线段或部分。
通过这些补缺线的标注，读者可以更加清晰地了解机械构造图的细节，以便更好地进行生产和装配。
三、如何通过补视图和补缺线的标注提高图纸阅读能力？通过补视图和补缺线的标注，可以使读者更好地理解机械构造图的细节和复杂性。
因此，在学习和理解机械制图时，学生应掌握以下技能：1.学生应能够快速准确地识别机械构造图中的不同部分，并理解每个部分在整个系统中的作用和功能。
《机械制图补缺线》课件
完成补缺线
按照步都符合机械制 图的标准和要求。
检查与核对
完成补缺线后，仔细检查核对，确保线条完整、准确无误。
修改和完善
如有需要，对补缺线进行修改和完善，确保图纸的完整性和准确 性。
04
补缺线的实例分析
实例一：简单机械零件的补缺线
总结词：基础应用
几何形状、大小和位置关系。
机械制图是工程技术人员交流设 计思想、传递技术信息的重要工 具，也是机械制造行业中的基础
标准之一。
机械制图的应用领域
1 2 3
机械制造业
包括机床、汽车、航空航天、造船、轻工、农业 等领域的机械零件、组件和整机的设计、制造和 检验。
电子工业
电子产品的设计和制造过程中，机械制图用于描 述电路板、电子元件和组件的形状、大小和装配 关系。
补缺线在机械制图中的作用
补缺线有助于完善机械图纸，使其更 加完整、准确和清晰，从而有助于生 产和加工的顺利进行。
通过补缺线，可以更好地理解零件的 结构和形状，为后续的工艺设计和加 工提供准确的依据。
补缺线的重要性
在机械制图中，由于各种原因，如投影关系、加工工艺等，有时会出现视图不完 整或线条缺失的情况。这时就需要通过补缺线来完善图纸，以保证生产和加工的 准确性。
建筑业
建筑设计和施工过程中，机械制图用于描述建筑 结构、设备和材料的形状、大小和位置关系。
机械制图的基本规则
投影法
采用正投影法绘制视图，将三维物体转换为二维 图形。
尺寸标注
准确标注物体的长、宽和高三个方向的尺寸，包 括总体尺寸、定位尺寸和定形尺寸。
ABCD
视图布局
遵循主、俯、左、右、后五个基本视图，并按照 优先级顺序选择视图。
第八节补视图补缺线-PPT
•对于一时搞不清的问题，可以运用线面分析方法， 补出其中的线条或线框，从而达到正确补画第三视 图的要求。
•补图的一般顺序是先画外形，再画内腔；先 画叠加部分，再画挖切部分。
(2) 从俯、左视图中可知，圆筒前后分别铣切有正平 面，故须补全主视图中应有的图线；又由于圆筒有一 通孔，所以也须补画出左视图中的圆筒内孔虚线。
(3) 补齐所缺图线，完成其三视图。
例 6-2 根据三视图，想象物体的形状，并补 画三个视图缺漏的图线。
该组合体可看成是 一个长方体经切割而成。
首先看主视图 左上部缺口，可看 成是切去一个棱体。
画半圆头柱 体的左视图
(3) 半圆头棱柱
它在俯视图上是长 方形线框，在主视 图上是上圆下方的 线框并竖在底板之 上、竖板之前。其 形状是半圆柱与长 方块的组合体。所 以它的左视图仍然 是长方形并应画在 底板之上，靠紧竖 板
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交
画虚线
(4) 从支座的主、俯视图 中可知，底板的底面从 前到后开一通槽；底板 和竖板的后端面有一长 方形缺口通到底，其缺 口长度与底板通槽长度 一样。所以在左视图上 应用虚线表示出来
第五章 组合体视图
5.1 组合体的形体分析 5.2 组合体视图的画法 5.3 组合体视图的尺寸标注 5.4 组合体的看图 5.5 补视图和补缺线
第七节 补视图和补缺线
补视图和补缺线是培养看图、画 图能力和检验是否看懂视图的一 种有效手段。
基本方法：
形体分析法和线面分析法
一、 补视图
补视图的主要方法是形体分析法。
《机械制图补缺线》课件
在机械制图中，补缺线是一种重要的元素。本课件将介绍补缺线的定义和应 用，以及如何准确地绘制补缺线。
什么是补缺线
1 定义和作用
补缺线是在图纸上用以表示被切断或被遮挡零件的轮廓线，使得在视觉上尽可能地完整 且准确地了解整个零件的形状和尺寸。
2 分类
主要根据绘制位置和类型进行分类，包括在零件图、总图和装配图中的补缺线，以及主 要、辅助和虚线等类型。
补缺线的应用场景
零件图中的补缺线
通过补缺线的绘制，可以更清晰地表明零件 的结构和位置，方便加工和制造。
总图中的补缺线
在总图中，补缺线可以用于表示不同零件的 位置和相对关系，以及在装配过程中零件的 拆卸和安装顺序等。
装配图中的补缺线
在装配图中，补缺线的绘制可以用于说明装 配流程中不同零件的摆放和配合形式，以及 透视图和截面图中的补全。
补缺线的绘制方法
1
绘制规则和注意事项
2
在绘制补缺线时，需要注意补缺线 与原轮廓线之间的距离应保持一定 的关系，避免产生误解；同时，补 缺线的线型、宽度和颜色应与不同
类型的轮廓线分别设置。
绘制基本步骤
需要根据具体要求，在正视图或剖 视图中选择绘制位置，先绘制主要 的轮廓线和尺寸标注，再在遮挡或 被切断的部分绘制补缺线。
补缺线的实例演示
补缺线的实际绘制演示
通过实际演示绘制补缺线的方法和技巧，使学 习者更好地掌握。
补缺线在实际工程中的应用案例
介绍补缺线在实际机械工程中的应用案例，帮 助学习者更好地理解和掌握补缺线的实际用途。
补缺线的常见问题及解决方法
补缺线制中可能出现的问题
• 补缺线与原轮廓线距离过大或过小Байду номын сангаас• 同一图中不同类型的补缺线混淆 • 补缺线位置和类型不准确
机械制图教案二：补视图和补缺线标注的重要性及应用场景分析
机械制图教案二：补视图和补缺线标注的重要性及应用场景分析补视图和补缺线标注的重要性及应用场景分析在机械制图中，补视图和补缺线标注是非常重要的，它们能够在给定形体的图形表示中提供完整和准确的信息。
补视图是建立在主视图的基础上的一种视图，在主视图无法表现出物体形状、大小、比例和位置关系等信息的情况下，需要添加更多的视图来补充。
而补缺线标注，则是在表示图形的过程中，由于某些原因，某些特定的边界线（例如圆弧或曲线）无法被正常表示，需要引入缺失的线段来表示其准确的形状。
本文将从补视图、补缺线标注的重要性以及它们的具体应用场景进行分析。
一、补视图的重要性1.提供物体形状、大小和比例等信息在机械制图中，补视图是用来补充主视图信息的。
主视图只显示物体的一个面，而补视图则可以提供物体的多个视角，从而更好地表现出物体的形状、大小和比例等信息，以满足设计者的需求。
例如，如果我们要制作一个立方体零部件的制图，只有用到正视图和顶视图，我们才能准确地表现出零部件的大小、高度、宽度和深度等信息。
2.提供物体位置关系信息除了物体的形状、大小和比例等信息，补视图还可以提供物体位置关系的信息。
通过添加横截面、剖面或较为正常的视图，我们可以更好地了解物体的各个位置之间的关系，以便更好地进行设计和制造。
例如，在汽车制造过程中，我们需要对发动机外壳进行制图，因为发动机外壳通常不是一个简单的形状，它需要许多补视图才能完整地表现出来，以便在设计和制造过程中更好地理解发动机组件的位置关系。
二、补缺线标注的重要性1.补偿精度缺失在实际生产制造过程中，有些物体的形状往往比较复杂，并且难以用一个完整的线条表示。
此时，我们要用到补缺线标注技术来填补线条上的缺陷，以减少形状误差。
例如，在锻造过程中，我们需要制造形状不规则、曲线错综复杂的工件，这时候就需要使用补缺线标注技术来解决线条偏差及缺失问题。
2.提高生产效率使用补缺线标注技术能够大大提高产品的生产效率和制造质量的稳定性。
机械制图教案二：补视图和补缺线标注的实用技巧
机械制图教案二：补视图和补缺线标注的实用技巧补视图和补缺线标注的实用技巧机械制图是现代工业生产中不可或缺的一项技术。
在实际的设计制图工作中，除了掌握基本的制图知识之外，还需要掌握一些实用技巧。
本篇文章将介绍机械制图教案二中的两项技能：补视图和补缺线标注的实用技巧。
一、补视图的实用技巧1.1 概念与意义补视图是指在主视图所显示的图样中不能看出来的部位，为满足实际需求，必须在相对应的位置上绘制出来的视图。
补视图的作用是能够更直观地展示物件的全貌，引导工业生产者按图中所示进行生产。
1.2 补视图的绘制1.2.1 选择合适的视图方向补视图绘制前需要确定补充的视图方向。
对于简单机件，直接根据正交投影规律绘制即可；对于复杂机件，需考虑空间位置关系和尺寸关系，才能选择合适的视图方向。
这就要求设计者具有扎实的几何知识、空间感知能力和经验，才能很好地解决此类问题。
1.2.2 确定补充的尺寸除视图方向外，补视图的尺寸也是绘制前需要明确的。
在确定补视图大小时，应根据实际工艺要求和生产过程中的实际需要来进行衡量。
1.2.3 重要尺寸的标注在补视图中尤其需要将重要尺寸标注清晰明了。
标注应尽量使用直线标注法，使得标注位置尽可能清晰。
同时，在标注时要避免重复标注，重点标注重要尺寸，不重要或后续工序已经给出的可以不标注。
二、补缺线标注的实用技巧2.1 概念与意义补缺线标注是标注中的一项技巧。
当尺寸与几何尺寸的相对位置不协调导致标注不够清晰时，补缺线标注可以有效解决此类问题。
补缺线标注的作用在于，补充缺失的线条，以便更清晰、直观地表达设计意图和尺寸要求。
2.2 补缺线标注的绘制2.2.1 确定补缺线位置在补充缺失的线条时，需要根据实际情况，选择合适的位置进行填补。
我们也可以根据标注线的位置、几何尺寸的位置和相对位置等等因素来选择合适的补缺线位置。
2.2.2 手绘或者使用辅助工具在进行补缺线标注时，我们可以使用临时草图来手绘缺失线条，也可以借助计算机辅助工具来进行快速渲染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•补图的一般顺序是先画外形，再画内腔；先 画叠加部分，再画挖切部分。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
读图举例
例：5-6根据支座的主、俯视图，试想象物体 的形状，补画左视图。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
想象出物体的形状
竖板 半圆头 柱体 底板
基本方法：
形体分析法和线面分析法
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
一、 补视图
补视图的主要方法是形体分析法。
•在由两个已知视图补画第三视图时，可根据每一封 闭线框的对应投影，按照基本几何体的投影特性， 想出已知线框的空间形体，从而补画出第三投影。 •对于一时搞不清的问题，可以运用线面分析方法， 补出其中的线条或线框，从而达到正确补画第三视 图的要求。
画虚线
(4) 从支座的主、俯视图 中可知，底板的底面从 前到后开一通槽；底板 和竖板的后端面有一长 方形缺口通到底，其缺 口长度与底板通槽长度 一样。所以在左新 安 县 职 业 高 中 付 明 涛 制 作
(5) 校对左视图，描深 轮廓线，完成全图
检查并 描深
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
补画支座的左视图
画底板的 左视图
(1) 支座的底板
在主、俯视图中都 是长方形线框，其 形状为长方体，故 左视图为长方形
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
补画支座的左视图 (2) 支座的竖板
在主、俯视图中 都是封闭长方形 线框，其形状也 是长方体，并竖 在底板上后部位 置。所以在左视 图中，它应在底 板之上并与底板 后部平齐
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
例 6-2 根据三视图，想象物体的形状，并补 画三个视图缺漏的图线。
该组合体可看成是 一个长方体经切割而成。
首先看主视图 左上部缺口，可看 成是切去一个棱体。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
俯视图右半部分， 可看成切去一个四棱柱 左半部分的缺口可 看成是切去一个四棱柱
二、 补缺线
补缺线主要是利用形体分析法和线面分析法
分析已知视图并补全图中遗漏的图线，使视图表达 完整、正确。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
例5-7 如图所示，已知支座的三个视图， 补画主、左两图中的缺线。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
(1) 从俯视图中可知，圆柱底板的前后各有一方槽， 且中间有一圆孔，所以须补画出在主视图与左视图 中应有的图线。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
第五章 组合体视图
5.1 5.2 5.3 5.4 5.5 组合体的形体分析 组合体视图的画法 组合体视图的尺寸标注 组合体的看图 补视图和补缺线
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
第七节 补视图和补缺线
补视图和补缺线是培养看图、画 图能力和检验是否看懂视图的一 种有效手段。
画竖板的 左视图
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
画半圆头柱 体的左视图
(3) 半圆头棱柱
它在俯视图上是长 方形线框，在主视 图上是上圆下方的 线框并竖在底板之 上、竖板之前。其 形状是半圆柱与长 方块的组合体。所 以它的左视图仍然 是长方形并应画在 底板之上，靠紧竖 板
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
左视图上部中间有一 缺口，可以看成是切去 一个小长方体。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
整理加深，完成图形
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
(2) 从俯、左视图中可知，圆筒前后分别铣切有正平 面，故须补全主视图中应有的图线；又由于圆筒有一 通孔，所以也须补画出左视图中的圆筒内孔虚线。
河 南 省 新 安 县 职 业 高 中 付 明 涛 制 作
(3) 补齐所缺图线，完成其三视图。
