塑料件电镀工艺
版权所有版权所有，，盗用必究 ABS/PC
ABS
2012-11-20版权所有版权所有，，盗用必究37
电镀挂具
•电镀挂具的功能是悬挂各种镀件电镀挂具的功能是悬挂各种镀件，，并使镀件获得符合工艺要求的质量镀件获得符合工艺要求的质量，，由于各
种零件的形状不同种零件的形状不同，，电镀作业的变化电镀作业的变化，，镀层厚度的均匀性悬殊较大镀层厚度的均匀性悬殊较大，，因此因此，，设
计出理想的挂具是保证镀件质量的关键因素之一因素之一。
•电镀挂具设计应该考虑零件形状电镀挂具设计应该考虑零件形状、、镀液性质性质、、生产方式生产方式（（流水线手动线
流水线手动线）、）、）、阴阴阳极之间的距离及位置阳极之间的距离及位置、、装挂数量等装挂数量等。
以保证零件在槽液内的电力线分布均匀，镀层厚度均匀一致镀层厚度均匀一致，，达到工艺要
求。
挂具设计
版权所有版权所有，，盗用必究42
2012-11-20版权所有
，盗用必究
版权所有，
2012-11-20版权所有
，盗用必究
版权所有，
2012-11-20版权所有
，盗用必究
版权所有，。
塑料电镀工艺流程含图解
硼酸
40 — 45 g/l
时间
6 – 8 min
温度
50 – 60 ℃
空气搅拌、阴极移动、连续过滤
镀铬工艺参数：
铬酐 CP硫酸 温度 时间
200—250 g/l 2- 2.5 g/l 40 – 45 ℃ 2 min
沉钯工艺参数：
钯活化剂 1.5%
预浸盐 220 g/l
CP盐酸 50ml/l
时间
8 – 15 min
温度
35 – 45 ℃
波美度（Beº） ≥18
连续过滤
解胶
经胶体钯活化后的制品表面吸附的胶态 钯微粒并没有催化活性，因为钯微粒周 围吸附了起稳定其胶态的价锡水解胶层。 要使钯微粒起催化活性中心作用，必须 对产品表面进行解胶处理。
所谓解胶，就是把钯微料周围吸附的锡 水解胶层溶解掉，露出钯粒子而又不损 害钯核微粒。
解胶工艺参数：
CP盐酸 时间 温度
100 ml/l 1 – 3 min 35 – 45 ℃
化学镀镍
使ABS产品金属化是电镀前的最后一步。 塑胶的耐热性能一般比较差，通常镀液 的温度应比塑料变形温度低20℃左右， 以防零件变形。因此只能选用常温化学 镀镍。
塑胶电镀工艺流程
除油 中和 水洗×2 回收
水洗×2 预浸 焦铜 水洗×3
稀H2SO4 沉钯 水洗 铬
粗化1 水洗 光亮铜 回收
粗化2 解胶 水洗×3 水洗×3
回收 水洗×2 半光镍 烘干
水洗×3 化学镍 光亮镍
化学除油
除油的目的是清除产品表面在模压、存 放和运输过和中残留的脱模剂和油污。
对塑胶制品常选用钢铁件除油液，在 50℃─70℃的温度下使用。溶液的温度 不能超过塑料的粘流化温度，即不能使 塑胶发生变形。

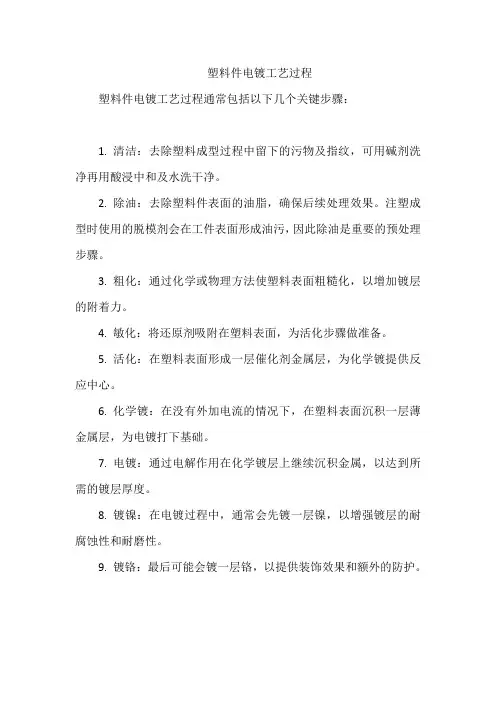

塑料件电镀工艺过程
塑料件电镀工艺过程
塑料件电镀工艺过程通常包括以下几个关键步骤：
1. 清洁：去除塑料成型过程中留下的污物及指纹，可用碱剂洗净再用酸浸中和及水洗干净。
2. 除油：去除塑料件表面的油脂，确保后续处理效果。
注塑成型时使用的脱模剂会在工件表面形成油污，因此除油是重要的预处理步骤。
3. 粗化：通过化学或物理方法使塑料表面粗糙化，以增加镀层的附着力。
4. 敏化：将还原剂吸附在塑料表面，为活化步骤做准备。
5. 活化：在塑料表面形成一层催化剂金属层，为化学镀提供反应中心。
6. 化学镀：在没有外加电流的情况下，在塑料表面沉积一层薄金属层，为电镀打下基础。
7. 电镀：通过电解作用在化学镀层上继续沉积金属，以达到所需的镀层厚度。
8. 镀镍：在电镀过程中，通常会先镀一层镍，以增强镀层的耐腐蚀性和耐磨性。
9. 镀铬：最后可能会镀一层铬，以提供装饰效果和额外的防护。
塑料件电镀工艺
版权所有版权所有，，盗用必究 ABS/PC
ABS
2012-11-20版权所有版权所有，，盗用必究37
电镀挂具
•电镀挂具的功能是悬挂各种镀件电镀挂具的功能是悬挂各种镀件，，并使镀件获得符合工艺要求的质量镀件获得符合工艺要求的质量，，由于各
种零件的形状不同种零件的形状不同，，电镀作业的变化电镀作业的变化，，镀层厚度的均匀性悬殊较大镀层厚度的均匀性悬殊较大，，因此因此，，设
计出理想的挂具是保证镀件质量的关键因素之一因素之一。
•电镀挂具设计应该考虑零件形状电镀挂具设计应该考虑零件形状、、镀液性质性质、、生产方式生产方式（（流水线手动线
流水线手动线）、）、）、阴阴阳极之间的距离及位置阳极之间的距离及位置、、装挂数量等装挂数量等。
以保证零件在槽液内的电力线分布均匀，镀层厚度均匀一致镀层厚度均匀一致，，达到工艺要
求。
挂具设计
版权所有版权所有，，盗用必究42
2012-11-20版权所有
，盗用必究
版权所有，
2012-11-20版权所有
，盗用必究
版权所有，
2012-11-20版权所有
，盗用必究
版权所有，。
塑料电镀工艺
塑料电镀工艺一、塑料电镀制品的应用塑料电镀工艺在本世纪60-年代已实现工业化，目前工程塑料的电镀技术已日趋完善，而耐热性、耐药品性好，机械强度优异的超工程塑料的电镀工艺正在研制之中。
用品质优良、价格较低的塑料制品代替金属材料不仅可以降低生产成本，而且也大大降低产品重量。
塑料制品电镀不仅可提高其装饰效果而且也能更好发挥塑料本来的特性，因此在要求电性能好的电子电器领域，塑料电镀制品越来越受欢迎。
最初塑料电镀制品主要用于汽车工业，如做车轮护罩，汽车门把手等，目前已大量用在办公设备及通信设备上，如做个人电脑机壳的电磁屏蔽罩等。
随着研究的深入，塑料电镀制品的应用将会日益广泛。
二、塑料电镀工艺原理塑料湿法电镀工艺基本流程为：除油一(预处理)一浸蚀(粗化)一中和一(表面清洗)一添加催化剂(敏化)一活化一非电解电镀一电镀。
各个步骤的作用和原理如下。
(1)除油由于塑料制品表面常沾有指纹、油污等有机物，以及靠静电作用而附着的灰尘等无机物，这些污垢都应加以去除。
常用于除油的碱性试剂有硅酸盐和磷酸盐两类+其中硅酸盐会在表面形成硅酸盐薄膜，对后续浸蚀处理有影响，所以通常使用磷酸盐除油剂。
(2)预浸蚀由于工程塑料及超工程塑料耐化学药品性能好，一般难以被化学药品浸蚀，因此在浸蚀之前要进行预浸蚀。
预浸蚀常使用有机溶剂，利用有机溶剂使塑料表面产生膨润。
经过预浸蚀处理可提高浸蚀加工效果。
有的塑料较易被化学药品浸蚀，则可省略预浸蚀步骤。
(3)浸蚀浸蚀是采用强氧化剂或强酸、强碱对塑料进行化学处理，使塑料表面有选择性的溶解，产生凹凸不平的固定点—，结果使电镀产生良好的外观并保证镀层附着性好。
如ABS塑料(苯乙烯-丁二烯-丙烯腈共聚物)采用铬酸和硫酸的混合液做浸蚀剂，在强氧化性的铬酸作用下，塑料中的丁二烯氧化形成羰基等极性基并在塑料表面产生固定点。
这些固定点是发生电镀的有利位置i又如工程塑料和超工程塑料经预浸蚀处理后，再在铬酸作用下，膨润的表面层就会局部产生氧化的固定点。
塑料电镀工艺
塑料电镀工艺
塑料电镀工艺是一种利用电解原理将金属镀层沉积在塑料
表面上的工艺。
它在塑料制品上形成一层金属镀层，提供
了金属外观和质感，同时增加了塑料制品的耐磨、耐腐蚀、导电性等特性。
塑料电镀工艺一般包括以下几个步骤：
1. 去污和表面处理：首先对塑料表面进行清洁，去除污垢
和杂质。
然后，通过化学或物理方法对塑料表面进行处理，增加镀层与塑料的附着力。
2. 金属化：将塑料制品放入电镀槽中，槽中含有所需的金
属盐溶液。
通过电解作用，金属离子在阳极上被氧化，然
后在塑料表面上还原成金属沉积。
3. 电流控制：控制电镀槽中的电流密度，以实现均匀的金
属沉积。
电流密度过大可能导致沉积不均匀或产生缺陷，
电流密度过小可能导致沉积速度过慢。
4. 镀层后处理：在金属沉积完成后，进行一些后处理步骤，如清洗、抛光、电镀层保护等，以提高镀层的质量和外观。
需要注意的是，塑料电镀工艺对于塑料表面的处理非常重要，只有表面处理得好，才能保证金属镀层的附着力和质量。
此外，不同的塑料材料可能需要不同的电镀工艺参数
和条件。
塑料件电镀工艺流程
塑料件电镀工艺流程
《塑料件电镀工艺流程》
塑料件电镀是一种常用的加工工艺，通过电化学方法将金属层镀在塑料件表面，从而赋予塑料件金属质感和耐腐蚀性。
下面是塑料件电镀工艺的流程：
1. 表面处理：首先需要对塑料件的表面进行处理，包括清洁、去油和除尘等步骤。
这些步骤的目的是为了确保塑料件表面的纯净和平整，以便金属层能够牢固附着。
2. 化学镀前处理：经过表面处理后，塑料件需要进行化学处理，包括浸泡在特定溶液中进行活化、镀前活化和脱脂等操作。
这些处理能够增加塑料表面的粗糙度，提高金属层的附着力。
3. 电镀：在镀前处理完成后，塑料件会被放入电镀槽中进行电镀过程。
通常采用的电镀方式有镍、铬、铜等金属，通过电解沉积在塑料件的表面，形成均匀、致密的金属层。
4. 表面处理：经过电镀后，塑料件的表面还需要进行打磨、抛光和清洗等表面处理，以达到光滑、亮丽的效果。
这些步骤也能够增加金属层的耐腐蚀性和美观度。
5. 检测包装：最后，通过对电镀后的塑料件进行检测和包装，确保产品质量和外观。
检测包括表面质量、厚度和耐腐蚀性等指标，以保证电镀件的性能达到要求。
通过以上工艺流程，塑料件电镀能够赋予塑料产品优良的金属质感和抗腐蚀性能，使其在外观和功能上都得到提升。
同时，合理的工艺流程和严格的质量控制，也能够确保塑料件电镀产品的质量和稳定性。
塑胶电镀工艺
ABS前处理
选择性镀
除油 除蜡
亲水 粗化 中和 预浸
钯水
解胶
化学镍
两层镍/ 三层镍
光铜
焦铜/ 瓦特镍
光铬
二 、工艺说明
除油、除蜡
主要成分：除油粉 30-35 g/L 除蜡水 8-10 mL/L
作用机理：
• 除去制件表面污垢，使粗化均匀，提高结合力， 延长粗化使用寿命；
• 加温和搅拌都会加速油滴进入溶液，加快除油 速度，提高除油效率，所以一般化学除油工艺 要求采用较高的温度措施，也有用超声波来加 快除油过程的。
洗工序使二价锡水解成胶状：
SnCl2+H2O=Sn(OH)Cl+HCl
; SnCl2+2H2O=Sn(OH)2+2HCl
其中Sn(OH)Cl与Sn(OH)2结合，生成微溶于水的凝状物Sn2(OH)3Cl: Sn(OH)Cl + Sn(OH)2= Sn2(OH)3Cl
在上述过程中还有少量的Sn4+ 也发生水解反应：
以E先为例。 主要走酸解胶：ABS的产品和绝缘产品； 主要走碱解胶：PC的产品和PC/ABS的产品； 酸碱都走：双色料的产品。
解胶
解胶不足与解胶过度往往会造成漏镀，原因是：
解胶过度：凹坑底部的Sn2+被解离开来，使Pd与胶件表面之间的 作用力降低，在此后的水洗工序中Pd被带离交件表面，在化学 镍中起不到催化的作用而造成漏镀。
Sn4++3H2O=SnO32-+6H+
这种微溶物沉积在基体表面上形成一层薄膜，其厚度为几到几百纳米。把钯严实
裹在里面，使钯的催化作用无法体现，为了使钯粒子能暴露，必须去掉锡的水解膜，此
塑料电镀工艺流程
塑料电镀工艺流程塑料电镀工艺流程塑料电镀是一种将金属镀层沉积到塑料表面的工艺，常用于增加塑料制品的外观质量和功能性。
下面是一个通用的塑料电镀工艺流程。
第一步：塑料表面处理首先，需要对塑料表面进行处理，以便金属镀层能够牢固地附着在塑料上。
常用的处理方法包括研磨、打磨、喷砂或化学表面处理。
这些步骤能够去除塑料表面的脏污和油脂，并提高塑料表面的粗糙度，以增加金属镀层的附着力。
第二步：导电涂层在塑料表面处理完毕后，需要在其上涂覆一层导电涂层，以实现电流的传导。
导电涂层通常使用铜、镍或铬等导电性材料制成。
这一步骤中的关键是要确保导电涂层均匀分布且与塑料表面结合良好，以确保后续的金属镀层能够牢固附着。
第三步：金属镀层导电涂层完成后，下一步是通过电解方法将金属沉积到塑料表面。
常用的金属镀层材料包括铬、镍、银、金等。
电镀过程中，塑料制品被放入电解槽中，并与阳极连接。
然后，通过施加电流，金属离子在塑料表面沉积，并逐渐形成金属镀层。
第四步：后处理金属镀层完成后，需要进行一些后处理步骤，以提高镀层的质量和外观。
这些后处理步骤包括清洗、抛光和更深的镀层。
通过清洗可以去除电解槽中的残留物，并确保金属镀层的纯度。
抛光可以去除镀层表面的杂质和小瑕疵，使其更加光滑。
如果需要更厚的镀层，可以进行多次电镀和后处理步骤。
第五步：质检最后一步是对镀层进行质量检验。
质检的目的是确保镀层的外观和性能符合要求。
常用的质检方法包括外观检查、厚度测量、附着力测试和耐腐蚀性能测试等。
只有通过质检合格的产品才能出厂。
总结塑料电镀是一种常用的工艺流程，能够赋予塑料制品金属的外观和性能。
工艺流程中的每个步骤都非常重要，任何一个环节出错都会导致产品质量的下降。
因此，在进行塑料电镀之前，一定要确保每个步骤都得到严格控制和操作，以保证最终产品的质量和稳定性。
塑料件电镀工艺流程
塑料件电镀工艺流程塑料件电镀工艺流程塑料件电镀是一种常见的表面处理方式，可以使塑料件获得金属外观和表面的保护。
下面将介绍一种常见的塑料件电镀工艺流程。
1. 塑料件表面处理：首先，对塑料件进行清洗和去油处理，以去除表面的灰尘、油脂和污垢。
清洗通常使用碱性溶液进行浸泡或刷洗，去油则可以使用溶剂进行擦拭或浸泡。
2. 表面活化处理：对塑料件进行表面活化处理，以提高金属电镀层与塑料件表面的附着力。
表面活化处理可采用微波等活化方法，也可使用含活化剂的溶液进行浸泡。
3. 电镀金属层：经过表面活化处理后，将塑料件浸入电镀槽中进行电镀。
电镀槽中的金属离子通过电解作用在塑料件表面形成金属层。
常用的电镀金属包括镍、铬、铜和锌等。
4. 金属层处理：完成电镀后，对金属层进行处理以获得所需的外观效果。
常见的处理方式包括抛光、喷漆和刻划等。
对于需要镀铬的塑料件，还需要进行铬层的抛光和镀铬处理。
5. 检验和包装：对电镀后的塑料件进行检验，包括外观检查和功能测试等。
合格的产品经过清洗和干燥后，可以进行包装和存储。
需要注意的是，不同的塑料材料对电镀的适用性有一定要求。
一般来说，对于可塑性好、耐高温的塑料材料，如ABS和PC 等，适合进行电镀处理。
而对于热塑性塑料和耐高温塑料，如PP、PE和PTFE等，通常不适合进行电镀。
此外，塑料件电镀工艺还面临一些技术难题。
例如，塑料件表面的不均匀性和多孔性可能会影响电镀层的质量和附着力。
另外，塑料件的小切口和内部结构也会影响电镀的效果。
在实际生产中，塑料件的电镀工艺需要根据具体情况进行调整和优化。
不同的塑料件和要求可能需要采用不同的电镀方法和工艺参数。
因此，塑料件电镀工艺的研究和改进对于提高电镀质量和效率具有重要意义。
塑料电镀工艺流程
塑料电镀工艺流程塑料电镀是一种常见的表面处理工艺，通过在塑料表面镀上一层金属或合金，以提高其表面硬度、耐腐蚀性和美观度。
塑料电镀工艺流程包括预处理、化学镀、电镀、后处理等多个环节，下面将详细介绍这些环节的工艺流程。
一、预处理。
1. 清洗，首先，需要将塑料零件进行清洗，去除表面的油污、灰尘等杂质，以确保后续工艺的顺利进行。
2. 粗糙化处理，接下来，需要对塑料表面进行粗糙化处理，以增加其表面粗糙度，有利于化学镀液的附着。
二、化学镀。
1. 化学镀底，将经过预处理的塑料零件浸泡在化学镀液中，通过化学反应在塑料表面形成一层金属化合物，以增强金属镀层与塑料基材的结合力。
2. 中间层处理，在化学镀底后，还需要进行中间层处理，以进一步增强金属镀层与塑料基材的结合力。
三、电镀。
1. 阴极处理，经过化学镀后的塑料零件，需要进行阴极处理，即在其表面涂覆一层导电涂料，以便后续的电镀操作。
2. 电镀，将经过阴极处理的塑料零件置于电镀槽中，通过电解作用，在其表面镀上一层金属或合金。
电镀液中的金属离子在电流的作用下沉积在塑料表面，形成均匀的金属镀层。
四、后处理。
1. 清洗，经过电镀后的塑料零件需要进行清洗，去除表面的电镀液残留物，以确保其表面光洁。
2. 抛光，经过清洗后的塑料零件还需要进行抛光处理，以提高其表面光洁度和光泽度。
3. 检验，最后，需要对经过电镀的塑料零件进行检验，包括外观检验、厚度检测、附着力测试等，以确保其质量符合要求。
总结。
塑料电镀工艺流程包括预处理、化学镀、电镀和后处理等多个环节，每个环节都至关重要。
只有严格按照工艺流程操作，才能确保电镀后的塑料零件具有良好的表面质量和使用性能。
随着科技的不断进步，塑料电镀工艺也在不断改进，以满足市场对于高性能、高质量塑料制品的需求。
希望通过本文的介绍，读者能对塑料电镀工艺有更深入的了解。
