一、施工情况本工程为顺义区农村污水治理工程（西部片区）高丽营镇二三四五村2000吨/日污水处理站，包含生化综合池，预处理池，仪表间，污泥脱水间。
均为埋地矩形池体结构。
高程36.134m,以现状地标高为0.00,拟建构筑物基底标高-7.Om（局部加深坑-7.8m）,垫层厚度IOomn1；加权基坑深度3.4-7.6m。
二、施工工艺流程土钉墙施工工艺流程见下图。
开挖工作面--修整坡面一一喷射第一层混凝土一--土钉定位一一打入锚杆----浆液制备、注浆一-加工钢筋、绑扎钢筋网一一安装泄水管----喷射第二层混凝土一一养护一--开挖下一层工作面，重复以上工作直到完成当地质条件较好时可省去“喷射底层混凝土”工序，坡面泄水孔的设置也根据现场实际情况而定。
三、施工顺序土钉墙施工根据土钉墙部分由现有坡面条件依次进行；后续根据开挖顺序依次完成。
四、主要施工工艺1、修坡：利用挖掘机进行基坑开挖作业后，边坡利用人工进行修整，以确保其立面角和壁面的平整度。
当遇有上层滞水影响时或土层分界处，便在坡面上每隔一定距离插放一个泄水孔，疏导滞水以免其影响坡面的稳定。
2、钻孔：钻孔选用螺旋式锚杆钻机成孔。
钻孔前应根据施工设计图确定孔位，对局部孔中出现的渗水塌孔或掉落松土、泥浆等杂质应立即清除。
钻孔过程有施工记录，随时掌握土层情况。
3、土钉制作与安装1）土钉制作：①按有关标准和设计要求检查制作土钉的钢筋有无缺陷。
②调直钢筋，按设计要求截取长度。
③将钢筋除锈、除油。
④土钉每隔2m设置一个对中支架。
⑤将注浆管捆扎在土钉上，注浆管端头距土钉头约500mm。
在距孔口20~30cm处，设置止浆袋（可采用水泥袋）。
土方开挖土钉墙施工工艺流程图⑥土钉制作完成后，应编号、登记并在土钉做好标记，以备安装。
2)土钉安装:①安装土钉前，应对钻孔进行检查，若发现有碎土、石、杂物及泥浆应立即清除。
②沿钻孔轴线，将土钉推送入孔内至设计位置；推送过程中，切勿转动土钉，以防止破坏孔壁，并防止土钉插入孔壁土体中。
土钉墙施工技术交底
9)开挖后应及时封闭临空面，应在24h内完成土钉安放和喷射混凝土面层。在淤泥质土层开挖时，应在12h内完成土钉安放和喷射混凝土面层。
10)上一层土钉完成注浆48h后，才可开挖下层土方。
11)成孔注浆型钢筋土钉应采用两次注浆工艺施工。第一次注浆宜为水泥砂浆，注浆量不应小于钻孔体积的1.2倍，第一次注浆初凝后，方可进行二次注浆；第二次压注纯水泥浆，注浆量为第一次注浆量的30%〜4 0 %。注浆压力宜为0.4〜0.6MPa。
12)击入式钢管土钉从钢管空腔内向土层压注水泥浆（水灰比0.4〜0.5)，注浆压力不应小于0.6MPa;注浆顺序宜从管底向外分段进行，最后封孔。
13)钢筋网宜在喷射一层混凝土后铺设，采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设。
14)喷射混凝土的骨料最大粒径不应大于1 5mm。作业应分段分片依次进行，同一分段内应自下而上，一次喷射厚度不宜大于120mm。
土钉墙施工技术交底
工程名称
施工单位
施工班组
工种
分项工程名称
交底人
交底时间
交
底
内
容
1)土钉墙、预应力锚杆复合土钉墙的坡比（墙面垂2)土钉墙宜采用洛阳铲成孔的钢筋土钉。对易塌孔的松散或稍密砂土、稍密的粉土、填土或宜缩径的软土宜采用打入式钢管土钉。打入困难的土层，宜采用机械成孔的钢筋土钉。
3)土钉水平间距和竖向间距宜为1〜2m；土钉倾角宜为5°〜20°。
4)成孔注浆型钢筋土钉成孔直径宜为70〜120mm；土钉钢筋宜选用HRB400、HRB500钢筋，直径16〜32mm；土钉孔注浆材料可选用水泥浆（0.4〜0.5 )或水泥砂浆( 1 : 2〜1 : 3 )，强度不宜低于20MPa。
土钉墙技术交底
依据《建筑施工安全检查标准》JGJ?59-2011
1、施工方案
1）深基坑施工必须有针对性、能指导施工的施工方案，并按有关程序进行审批；
2）危险性较大的基坑工程应编制安全专项施工方案，应由施工单位技术、安全、质量等专业部门进行审核，施工单位技术负责人签字，超过一定规模的危险性较大的基坑工程由施工单位组织进行专家论证。
技术交底记录
编号
工程名称

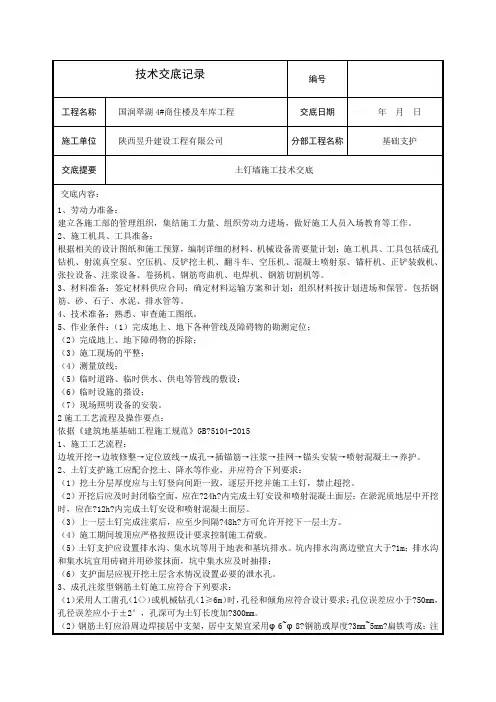

国润翠湖4#商住楼及车库工程
交底日期
年 月 日
施工单位
陕西昱升建设工程有限公司
分部工程名称
基础支护
交底提要
土钉墙施工技术交底
交底内容：
1、劳动力准备：
建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。
2、施工机具、工具准备：
根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；施工机具、工具包括成孔钻机、射流真空泵、空压机、反铲挖土机、翻斗车、空压机、混凝土喷射泵、锚杆机、正铲装载机、张拉设备、注浆设备、卷扬机、钢筋弯曲机、电焊机、钢筋切割机等。
8、土钉支护质量控制应遵守下列规定：
（1）注浆材料宜用水泥净浆或水泥砂浆，水泥净浆的水灰比宜为?1:1～1:0.5；水泥砂浆的水灰比宜为?0.4～0.?5，灰砂比宜为?1:1～1:2。
（2）钻孔的误差应符合下表?6.8.8?的要求：
（3）土钉筋体保护层厚度不应小于?25mm。
（4）当成孔过程中遇到障碍需调整孔位时，不得降低原有支护设计的安全度。
6、上下通道
1）基坑施工必须设置符合要求的人员上下专用通道。
7、土方开挖
1）施工机械必须进行进场验收制度，操作人员持证上岗；
土钉墙支护施工安全技术交底
土钉墙支护施工安全技术交底一、工程概述在进行土钉墙支护施工前，首先需要对工程的基本情况有清晰的了解。
本次施工的项目位于_____，场地的地质条件较为复杂，周边环境存在一定的限制因素。
为了确保施工过程的安全与稳定，特进行本次安全技术交底。
二、施工准备1、技术准备施工前应熟悉施工图纸和地质勘察报告，了解土钉墙支护的设计要求和技术参数。
制定详细的施工方案，并经过技术负责人审批。
对施工人员进行技术交底，确保其掌握施工工艺和质量要求。
2、材料准备土钉：选用符合设计要求的钢筋，其质量应符合国家标准。
钢筋网：采用规格合适的钢筋，间距应符合设计要求。
喷射混凝土材料：包括水泥、砂、石子等，其质量和配合比应符合设计要求。
3、设备准备钻孔设备：根据地质条件选择合适的钻孔机，如洛阳铲、锚杆钻机等。
注浆设备：包括注浆泵、搅拌机等。
喷射混凝土设备：如混凝土喷射机、空压机等。
4、现场准备清理施工现场的障碍物，确保施工场地平整。
按照设计要求进行测量放线，确定土钉墙的位置和尺寸。
设置好排水系统，防止地表水和地下水对施工的影响。
三、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其坡度符合设计要求。
清除坡面上的松动土石，确保坡面平整。
2、钻孔根据设计的土钉间距和角度进行钻孔。
钻孔过程中要控制好钻孔的深度和垂直度。
钻孔完成后，用压缩空气将孔内的残渣清理干净。
3、土钉制作与安装按照设计要求制作土钉，土钉的长度和直径应符合要求。
将土钉插入孔内，确保土钉的位置和角度正确。
4、注浆采用压力注浆的方式将浆液注入孔内。
注浆压力应符合设计要求，确保浆液充满孔内。
5、铺设钢筋网在坡面上铺设钢筋网，钢筋网的间距应符合设计要求。
钢筋网之间的连接应牢固，采用绑扎或焊接的方式。
6、喷射混凝土喷射混凝土前，应先对坡面进行湿润。
按照设计要求的配合比搅拌混凝土，然后通过喷射机将混凝土喷射到坡面上。
喷射混凝土的厚度应符合设计要求，分多次喷射，每次喷射厚度不宜过大。
土钉墙支护安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________二、施工背景为确保基坑开挖及土钉墙支护施工安全，根据国家有关安全生产法规和施工规范，特制定本安全技术交底。
三、施工要求1. 土钉墙支护应符合以下要求：（1）土钉必须与面层有效连接，设置承压板或加强钢筋等构造措施，承压板、加强钢筋应分别与土钉螺栓、钢筋焊接连接。
（2）遇不稳定土体，应根据现场实际情况采取防坍塌措施，修坡后立即喷射一层砂浆、素混凝土或挂网喷射混凝土，待其达规定强度后方可设置土钉。
（3）支护面层背后的土层中有滞水时，应设水平排水管，并将水引出支护层外。
（4）加强现场观测，掌握土体变化情况，及时采取应急措施。
（5）施工中每一工序完成后，应隐蔽验收，确认合格并形成文件后，方可进入下一工序。
（6）土钉墙墙面坡度不宜大于10.1；施工前，应根据土质、坑深、施工荷载对支护结构进行施工设计。
（7）土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。
（8）土钉钢筋宜采用、级钢筋，钢筋直径为16mm～32mm，钻孔直径宜为70mm～120mm；土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1m～2m，与水平面夹角宜为5～20。
（9）土钉墙支护应按施工设计规定的开挖顺序自上而下分层进行，随开挖随支护。
（10）土钉支护施工完成后，应按施工设计的规定设置监测点，并设专人监测，发现异常必须及时采取安全技术措施。
2. 施工人员应遵守以下规定：（1）所有操作人员应严格执行有关操作规程。
（2）现场施工区域应有安全标志和围护设施。
（3）基坑施工期间应指定专人负责基坑周围地面变化情况的巡查。
如发现裂缝或坍陷，应及时加以分析和处理。
（4）坑壁渗水、漏水应及时排除，防止因长期渗漏而使土体破坏，造成挡土结构受损。
土钉墙技术交底
编号：
交底工程名称
土钉墙技术交底
主持人
（姓名单位职务）
记录人
交底日期
年月日
交底地点
交底内容
土钉墙
(1)支护工作面内层分层分级开挖，每道开挖一步，每步开挖到本道所在高度下0.5m，每步开挖深度不超过1.0m，禁止超挖，开挖至层时减少开挖深度或分段开挖，并及时做好面层的防护工作。应在喷射面层的养护时间大于2天后方可下挖基坑。
(9)锚索长度从上到下依次为:15.0m、15.0m;土钉长度从上到下依次为:6.8m、7.8m、11.8m、11.8m、11.8m、11.8m、7.8m。泄水管采用中50PVC管，每根长度0.5m
(10)土钉孔径为100mm，错索孔径为150mm，泄水孔孔径100mm。
(11)第1道、第2道、第7道、土钉钢筋采用HRB400 18钢筋第3道~第6道钉钢筋采用HRB400 25钢筋
(2)土钉成孔采用干作业方式，成孔直径100mm，人无法成孔时，选择钢管土钉等可行的成孔方式，土钉入射角15°。长度详见钉支护立面图，土钉全长设对中定位支架，支架钢筋采用Ф6.0，间距2m。水平向加强筋采用Ф14，坡顶插筋采用Ф14，水平间距1500mm，长度1000mm。
(3)土钉注浆材料采用水泥浆水泥采用P.S.A325MaP矿Βιβλιοθήκη 硅酸盐水泥，水灰比0.40-0.50。
(5)对素填层及局部杂填层应通过现场试验成孔，确定土钉孔施工工艺。
(6)钢筋使用前应调直并清除污锈
(7)土钉成孔后应及时插入土钉体、注浆、遇塌孔、缩径时，应在处理后再插入土钉杆体
(8)本区域本区域共布设2道锚索+7道土钉。锚索水平间距2.0m;土钉水平间距1.3m，第6道第7道土钉水平间距1.1m，竖向间距1.3m。共布设4道泄水孔，泄水孔水平间距3.0m，竖向间距1.95~2.60m。
土钉墙施工技术交底
土钉墙施工技术交底土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层混凝土面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
一、施工方法土钉墙施工中采取一快一慢法。
施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。
1）一快：在开挖后8小时内必须把土钉安放完毕，在环境恶劣的情况下2小时内要完成土钉安放。
2）一慢：前层土钉完成注浆48小时以上，面层混凝土喷射完毕24小时以上方可进行下一层边坡面的开挖。
二、常见类型1钻孔注浆型先用钻机等机械设备在土体中钻孔，成孔后置入杆体（一般采用HRB335带肋钢筋制作），然后沿全长注水泥浆。
钻孔注浆钉几乎适用于各种土层，抗拔力较高，质量较可靠，造价较低，是最常用的土钉类型。
2直接打入型在土体中直接打入钢管、角钢等型钢、钢筋、毛竹、圆木等，不再注浆。
由于打入式土钉直径小，与土体间的粘结摩阻强度低，承载力低，钉长又受限制，所以布置较密，可用人力或振动冲击钻、液压锤等机具打入。
直接打入土钉的优点是不需预先钻孔，对原位土的扰动较小，施工速度快，但在坚硬粘性土中很难打入，不适用于服务年限大于2年的永久支护工程，杆体采用金属材料时造价稍高，国内应用很少。
3打入注浆型在钢管中部及尾部设置注浆孔成为钢花管，直接打入土中后压灌水泥浆形成土钉。
钢花管注浆土钉具有直接打入钉的优点且抗拔力较高，特别适合于成孔困难的淤泥、淤泥质土等软弱土层、各种填土及砂土，应用较为广泛，缺点是造价比钻孔注浆土钉略高，防腐性能较差不适用于永久性工程。
三、施工工艺放线——开挖——修坡——安放锚杆——注浆——编网喷混凝土——开挖下一层四、施工方法1周边放样根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。
(完整版)土钉墙技术交底
技术交底记录编号工程名称交底日期2016年10月施工单位分项工程名称交底摘要土钉墙施工工艺页数共6 页交底内容：1 技术准备（1）土钉：120@1500 L=9000倾角15度成孔直径110。
开挖出的边壁人工修整后，根据设计要求定出孔位，作出标记。
土钉孔直径110mm，深度应大于设计长度100mm。
（2）钢筋网片：Φ6.5@250*250，固定网片筋：114@1500 L=600。
（3）混凝土：强度等级为C20，坡面厚度100，立面厚度80。
2 现场准备（1）钢材应有出厂质量证明书或试验报告单，进场时应分批检验，并按现行国家有关标准的规定抽取试样进行复验，合格后方可使用。
使用前应调直、除锈、除油。
（2）水泥、砂石、商品混凝土的质量和技术性能应符合现行国家标准的规定和设计要求。
（3）使用速凝剂时，应做与水泥的相容性试验及水泥浆凝结效果试验。
3 施工机械与设备序号设备名称型号规格单位数量备注1 汽车吊25T 台 1 吊装2 铲车ZL50G 台 2 土方平整3 挖掘机CAT320C 台8 土方平整4 洛阳铲SR-250 台 6 灌注桩钻孔5 锚杆钻机XP-100 台8 锚索、止水帷幕、土钉墙6 锚喷机ZP-XI 台 4 锚索、止水帷幕、土钉墙7 空压机6m³台 4 供压缩空气8 变频高压注浆泵GYB-55E 台 4 供浆9 高压搅拌机ZJ-400 台 3 配置水泥浆液10 全站仪STS-752 台 2 测量放线11 水准仪DS3 台 2 测量放线12 配电箱DL-101C 个20 现场供电体坍孔。
在易坍孔的土体中钻孔时宜采用套管成孔或挤压成孔。
③土钉放入锚孔前应认真检查其质量，孔造好后应尽快放置土钉。
（5）土钉安装①土钉施工前应查明土钉范围内的地下管线，如施工过程与设计不符，要及时通知设计单位处理。
②土钉钢筋的接头采用搭接焊，搭接长度10d，焊条等级E5003。
钢筋搭接焊的焊缝度厚不应小于0.3d，焊缝宽度ｂ不小于0.8d。
