60系列行星减速机

行星传动比及啮合频率计算

行星传动传动比及啮合频率计算 特征频率主要包含转频和啮合频率，根据传动比计算的结果，可以相应的算出每个齿轮相对应的转速n ，则转频60i i f n =，齿轮啮合频率等于该齿轮的转频乘以它的齿数。相互啮合的两个齿轮的啮合频率是相等的。即zi i i f f z =?。而齿轮的振动谱就是以该基频（zi f ）波和高次谐波所组成的谱，因此在故障诊断中具有重大意义。又因为相互啮合的两个齿轮的啮合频率是相等的，所以一组行星轮系当中只要计算中心论转速即可。 1 a 1 b 1 c 2 a 2 b 2 c Input Shaft Output Shaft 2 d 1 d 3 d 4 d 齿轮模型 齿轮箱各级齿轮参数 参数 行星齿轮箱 平行轴齿轮箱 一级 二级 高速级 低速级 a 1 b 1 c 1 a 2 b 2 c 2 d 1 d 2 d 3 d 4 模数 1 1 1 1 1 1 1.5 1.5 1.5 1.5 齿数 20 40 100 28 36 100 29 100 90 36 个数 1 3 1 1 4 1 1 1 1 1

n –输入转速； Za1–第一级太阳轮齿数；Zb1 –第一级行星轮齿数；Zc1–第一级内齿圈齿数； Za2 –第二级太阳轮齿数；Zb2 –第二级行星轮齿数；Zc2 –第二级内齿圈齿数； （1） 一级行星轮系： 111111a H c c H a n n z n n z -=-- 其中，n n n a c ==11,0 ，则 )1//(11111+==a c a H b z z n n n =n 6 1 （2） 二级行星轮系： 222 222 a H c c H a n n z n n z -=--其中， 1 22,0H a c n n n ==，则 )1//(22222+==a c a H b z z n n n =232 7 a n 行星轮系级: 传动比i =192/7 （3）平行轴： 中间低速级： 传动比i1= 小 大 n n =100/29 高速级： 传动比i2= 小 大 n n =2.5 平行轴传动比：i=8.6 总传动比：i=232 齿轮箱振动特征频率 1. 啮合频率: 1）转速同步频率 n f = n/60 式中，n 为轴转速（转/分）。 2）定轴齿轮啮合频率 n f = nz/60 式中，n 为轴转速（转/分）， r z 为齿轮齿数。 3）行星轮系，啮合频率用下式计算： m f = a b a c b z f f z f ?-=?)( 式中，b n 为行星轮架转速（转/分），c z 为内 齿圈齿数，a f 为太阳轮转频，a z 为太阳轮齿数。 m f =(15.95-1.975)*13=181.675 m f =1.975*92=181.7

小型精密行星减速器的设计【开题报告】

毕业设计开题报告 机械设计制造及自动化 小型精密行星减速器的设计 1选题的背景、意义 减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足各种机械的需要。在目前用于传递动力与运动的机构中，减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等。其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用。随着科学技术和国民经济的发展，且由于其传递运动准确可靠结构紧凑，效率高，寿命长，切使用维修方便，各行业对减速器的需求越来越大，这样对其综合质量提出了更高的要求。 行星齿轮减速器与普通定轴减速器相比较，具有质量小、体积小、结构紧凑，传动比大，传递功率大、承载能力高，传动效率高，运动平稳、抗冲击和振动的能力较强等优点。因此，行星齿轮传动现已广泛地应用于工程机械、矿山机械、，冶金机械、起重运输机械、轻工机械、石油化工机械、机床、机器人、汽车、坦克、飞机、轮船、仪器和仪表等各个方面。行星传动不仅适用于高转速、大功率，而且在低速大转矩的传动装置上也已获得各个方面。 我国的行星齿轮减速器产品在性能和质量方面与发达国家存在着较大的差距，其中一个重要原因就是设计手段的落后。发达国家在机械产品设计上早已进入分析设计阶段，他们利用计算机辅助设计技术，将现在设计方法，如有限元分析、优化设计等应用到产品设计中，采用机械CAD系统在计算机上进行建模、分析、仿真、干涉检查等。从而得到最合理的设计参数。 渐开线少齿差传动是少齿差行星齿轮传动中的一种，是内外齿轮的齿廓曲线采用渐开线，其轮齿结构简单、啮合接触应力小，承载能力高，可以采用软齿面，加工也容易得多。渐开线行星齿轮减速器传动与普通定轴减速器传动相比具有承载能力大、体积小、效率高、重量轻、传动比大、噪声小、可靠性高、寿命长、

辊压机用行星减速机说明书

辊压机用行星减速机说明书 一、概述 行星齿轮减速机，是吸收国外同类产品所长，根据国内的实际情况，采用现辊压机用 代齿轮制造技术，为辊压机配套设计制造的高承载、长寿命减速机。该系列减速机在设计上采用行星传动方式，通过高精密制造，使行星传动的关键————功率分流均载得以保证。因此该系列减速机能充分适应水泥工业辊压机要求。该系列减速机体积小、重量轻，能在多粉尘环境下承受强冲击、振动的重负荷条件。经过十多年的工业运行，证实完全能替代进口。 二、性能与特点 1、高承载能力、抗冲击、抗震动； 2、可正、反两向运转； 3、传动效率：0.95 以上； 4、环境温度-10~+40?。低于 0?时，启动前润滑油应预热； 5、特别适用于严重冲击、多粉尘及连续运转的情况； 6、减速机输出为空心轴，采用锁紧盘、法兰连接； 7、减速机需另配稀油润滑站或循环冷却装置。 三、结构特点 1、其结构是定轴圆柱齿轮串联行星传动的组合式行星减速机； 2、齿轮副均采用铬镍钼合金钢进行渗碳淬火热处理后磨齿工艺，并对齿轮齿形进行修形， 精度达 GB10095.1-2-2001的 6 级；

3、为了保证各行星轮之间的均载，减速机内部采用均载性能良好的浮动元件，降低噪 音，提高整机性能。 六、安装与调试 （一）安装前的准备： 1、应由受过培训的合格的技术人员进行设备的组装和安装。安装规划阶段，应保证减 速机周围有足够的设备安装和保养、维护空间； 2、应清除空心轴内外的防锈油膜； 3、做好安装前的准备工作。 （二）安装说明 1、空心轴清理干净，安装时不得用润滑脂等。 2、涨套安装要牢固，按涨套要求螺栓力矩分步多次拧紧； 3、支撑安装要平直，左右支撑板法兰端面平行度保证小于 0.3mm，拧紧力矩及紧固顺 序见下： 螺栓紧固力矩 Nm M30 2000 M36 3560 M42 5720

行星齿轮减速器设计DOC

1 引言 行星齿轮传动在我国已有了许多年的发展史，很早就有了应用。然而，自20世纪60年代以来，我国才开始对行星齿轮传动进行了较深入、系统的研究和试制工作。无论是在设计理论方面，还是在试制和应用实践方面，均取得了较大的成就,并获得了许多的研究成果。近20多年来，尤其是我国改革开放以来，随着我国科学技术水平的进步和发展，我国已从世界上许多工业发达国家引进了大量先进的机械设备和技术，经过我国机械科技人员不断积极的吸收和消化，与时俱进，开拓创新地努力奋进，使我国的行星传动技术有了迅速的发展[1] 。 2 设计背景 试为某水泥机械装置设计所需配用的行星齿轮减速器，已知该行星齿轮减速器的要求输入功率为 1 740KW p =，输入转速11000rpm n = ,传动比为35.5p i =,允许传动 比偏差0.1P i ?=,每天要求工作16小时，要求寿命为2年；且要求该行星齿轮减速器传动结构紧凑，外廓尺寸较小和传动效率高。 3 设计计算 3.1选取行星齿轮减速器的传动类型和传动简图 根据上述设计要求可知，该行星齿轮减速器传递功率高、传动比较大、工作环境恶劣等特点。故采用双级行星齿轮传动。2X-A 型结构简单，制造方便，适用于任何工况下的大小功率的传动。选用由两个2X-A 型行星齿轮传动串联而成的双级行星齿轮减速器较为合理，名义传动比可分为17.1p i =,25p i =进行传动。传动简图如图1所示：

图1 3.2 配齿计算 根据2X-A 型行星齿轮传动比 p i 的值和按其配齿计算公式，可得第一级传动的内 齿轮1b ,行星齿轮1c 的齿数。现考虑到该行星齿轮传动的外廓尺寸，故选取第一级中心齿轮1a 数为17和行星齿轮数为3p n =。根据内齿轮()11 1 1 b a p i z z =- ()17.1117103.7103b z =-=≈ 对内齿轮齿数进行圆整后，此时实际的P 值与给定的P 值稍有变化，但是必须控制在其传动比误差范围内。实际传动比为 i ＝1＋＝7．0588 其传动比误差i ?＝ ip i ip -＝ 7.17.0588 7.1 -＝5℅ 根据同心条件可求得行星齿轮c1的齿数为 ()1 11243c b a z z z =-= 所求得的1ZC 适用于非变位或高度变位的行星齿轮传动。再考虑到其安装条件为： 11 2 za zb +＝ C ＝40 ()整数

行星减速器设计

目录 第一章概述 (1) 第二章要求分析 (2) （一）原始数据 (2) （二）系统组成框图 (2) 第三章方案拟定 (4) 第四章传动系统的方案设计 (5) 传动方案的分析与拟定 (5) 1.对传动方案的要求 (5) 2.拟定传动方案 (5) 第五章行星齿轮传动设计 (6) (一)行星齿轮传动比和效率计算 (6) (二)行星齿轮传动的配齿计算 (6) 1.传动比条件 (6) 2.同轴条件 (6) 3.装配条件 (7) 4.邻接条件 (7) (三)行星齿轮传动的几何尺寸和啮合参数计算 (8) （四）行星齿轮传动强度计算及校核 (10) 1、行星齿轮弯曲强度计算及校核 (10) 2、齿轮齿面强度的计算及校核 (11) 3、有关系数和接触疲劳极限 (11) （五）行星齿轮传动的受力分析 (13) （六）行星齿轮传动的均载机构及浮动量 (15) （七）轮间载荷分布均匀的措施 (15) 第六章行星轮架与输出轴间齿轮传动的设计 (17) （一）选择齿轮材料及精度等级 (17) （二）按齿面接触疲劳强度设 (17) （三）按齿根弯曲疲劳强度计算 (18) （四）主要尺寸计算 (18)

（五）验算齿轮的圆周速度v (18) 第七章行星轮系减速器齿轮输入输出轴的设计 (19) （一）减速器输入轴的设计 (19) 1、选择轴的材料，确定许用应力 (19) 2、按扭转强度估算轴径 (19) 3、确定各轴段的直径 (19) 4、确定各轴段的长度 (19) 5、校核轴 (19) （二）行星轮系减速器齿轮输出轴的设计 (21) 1、选择轴的材料，确定许用应力 (21) 2、按扭转强度估算轴径 (21) 3、确定各轴段的直径 (21) 4、确定各轴段的长度 (21) 5、校核轴 (22)

行星齿轮传动比计算

行星齿轮传动比计算 在《机械设计》上，行星齿轮求解是通过列一系列方程式求解，其求解过程繁琐容易出错， 其实用不着如此，只要理解了传动比e ab i 的含义，就可以很快地直接写出行星齿轮的传动比， 其关键是掌握几个根据e ab i 的含义推导出来公式，随便多复杂的行星齿轮传动机构，根据这 几个公式都能从头写到尾直接把其传动比写出来，而不要象《机械原理》里面所讲的方法列出一大堆方程式来求解。 一式求解行星齿轮传动比有三个基本的公式 1=+c ba a bc i i ――――――――――――――――――――――――1 a cx a bx a bc i i i = ―――――――――――――――――――――――――2 a cb a bc i i 1= ――――――――――――――――――――――――――3 熟练掌握了这三个公式后，不管什么形式的行星齿轮传动机构用这些公式代进去后就能直接将传动比写出来了。关键是要善于选择中间的一些部件作为参照，使其最后形成都是定轴传动，所以这些参照基本都是一些行星架等 例如象论坛中“大模王”兄弟所举的例子：

在此例中，要求出e ab i ＝？，如果行星架固定不动的话，这道题目就简单多了，就是一定轴 传动。所以我们要想办法把e ab i 变成一定轴传动，所以可以根据公式a cx a bx a bc i i i =将x 加进去， 所以可以得出：e bx e ax e ab i i i =要想变成定轴传动，就要把x 放到上面去，所以这里就要运用第 一个公式1=+c ba a bc i i 了，所以)1()1(x be x ae e bx e ax e ab i i i i i --==所以现在e ab i 就变成了两个定轴传 动之间的关系式了。定轴传动的传动比就好办了，直接写出来就可以了。 即)1()1())1(1())1(1()1()1(01 c e b d a e c e b d c e a c x be x ae e bx e ax e ab Z Z Z Z Z Z Z Z Z Z Z Z Z Z i i i i i ?-+=?--?--=--== 再例如下面的传动机构： 已知其各轮的齿数为z 1=100，z 2=101，z 2’ =100 ，z 3=99。其输入件对输出件1的传动比i H1 )1(11133 1311H H H H i i i i -===这样就把行星传动的计算转换为定轴传动了，所以将齿数代 入公式得出1H i ＝10000 最后愿我的这篇小文章能够给大家带来一点点帮助，我就心满意足了，在此感谢我读大学时的机械原理老师沈守范教授。

精密行星减速机参数范围和产品型号

精密行星减速机相比较于普通行星减速机的回转精度可达到1-2弧分、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点；下面详细介绍行星减速机参数范围，和推荐部分产品型号. 参数范围： 直径分为：3.4mm-38mm 齿轮箱材质分为：塑胶、金属 电压：3V-24V 功率：0.5w-50W 输出转速：5-2000rpm 减速比：5-1500 传动噪音：45DB以下 回转精度：1-2弧分 驱动电机：直流电机、步进电机、空心杯电机 产品特点：规格小、体积小、回转精度高、噪音低、使用寿命长； 级数：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但微型行星减速器可做到五级，减速比最大做到4592：1； 精密行星减速机产品推荐： 3.4MM金属减速齿轮箱 产品分类：五金行星齿轮箱 产品型号：ZWBMD003003 产品规格：Φ3.4MM产品 电压：3.0V 空载转速：2.4-300 rpm（可定制）

驱动电机：步进电机（可定制） 空载电流：220 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制） 10MM金属减速齿轮箱 产品分类：五金行星齿轮箱 产品型号：ZWBMD010010 产品规格：Φ10MM产品 电压：3-4.2V 空载转速：20-4318 rpm（可定制）空载电流：60-80 mA MAX（可定制）负载转速：18-3625 rpm（可定制）减速比：4-809:1（可定制）

行星减速机技术参数

概述 行星减速机（planetary reducer）是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，行星减速机广泛汽车、钢铁、家居、医疗、电子设备、船舶、机械设备等领域。 分类 一般的减速机有斜齿轮减速机，精密行星减速机、伺服专用行星减速机、直角行星减速机、行星齿轮减速机、螺旋齿轮减速机、精密型减速机、蜗轮蜗杆减速机、行星摩擦式机械无级变速机等等。 级数 按级数分一般有三种：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但雷荇行星减速电机可做到五级，减速比最大做到4592：1； 原理 由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)，介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿轮支撑浮游于期间；行星减速机当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循著内齿环之轨迹沿著中心公转，游星之旋转带动连结于托盘之出力轴输出动力。 参数 级数：行星齿轮的套数。由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。

回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙。 行星减速机按照用途分为大功率减速机、小功率减速机，不同参数、尺寸、材质、电压、电流、速比、负载、空转等参数的行星减速机，分别应用于不同的领域；例如兆威减速机小型行星减速机参数： 尺寸：3.4mm-38mm 电压：3V-24V 功率：0.5W-50W 速比：2-2000 材质：塑胶、金属齿轮 扭矩=9550×电机功率÷电机输入转速×速度比×使用系数 备注：电机功率单位【Kw】 电机转速单位【r/m】 输出扭矩单位【N·m】 型号 行星减速机的型号命名方式分别根据规格、尺寸、材质、结构来命名；例如兆威机电开发的小型行星减速机的 性能 行星减速机体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低、输出扭矩大，速比大、效率高、性能安全的特点。兼具功率分流、多齿啮合独用的特性。是一种具有广泛通用性的新型减速机。 定制参数范围： 1、全系列精密行星齿轮箱减速电机，直径 3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm； 2、通用驱动器、调节器齿轮箱传动机构系统; 3、定制化精密齿轮、蜗轮、蜗杆传动机构系统; 4、精密、微小的塑胶和特殊金属粉末注塑零件及集成装配组件。 产品主要涉及汽车部件、医疗传动应用、智能家居、工业设备、消费电子产品、标准微型齿

NGW型行星齿轮减速器——行星轮的设计DOC

目录 一．绪论 (3) 1．引言 (3) 2．本文的主要内容 (3) 二．拟定传动方案及相关参数 (4) 1．机构简图的确定 (4) ２．齿形与精度 (4) ３．齿轮材料及其性能 (5) 三．设计计算 (5) 1．配齿数 (5) 2．初步计算齿轮主要参数 (6) （1）按齿面接触强度计算太阳轮分度圆直径 (6) （2）按弯曲强度初算模数 (7) 3．几何尺寸计算 (8) 4．重合度计算 (9) 5．啮合效率计算 (10) 四．行星轮的的强度计算及强度校核 (11) １．强度计算 (11) ２．疲劳强度校核 (15) 1．外啮合 (15) 2．内啮合 (19) ３．安全系数校核 (20)

五．零件图及装配图 (24) 六．参考文献 (25)

一．绪论 1．引言 渐开线行星齿轮减速器是一种至少有一个齿轮绕着位置固定的几何轴线作圆周运动的齿轮传动，这种传动通常用内啮合且多采用几个行星轮同时传递载荷，以使功率分流。渐开线行星齿轮传动具有以下优点:传动比范围大、结构紧凑、体积和质量小、效率普遍较高、噪音低以及运转平稳等，因此被广泛应用于起重、冶金、工程机械、运输、航空、机床、电工机械以及国防工业等部门作为减速、变速或增速齿轮传动装置。 渐开线行星齿轮减速器所用的行星齿轮传动类型很多，按传动机构中齿轮的啮合方式分为:NGW、NW、NN、NGWN、ZU飞VGW、W.W等，其中的字母表示:N—内啮合，W—外啮合，G—内外啮合公用行星齿轮，ZU—锥齿轮。 NGW型行星齿轮传动机构的主要特点有: 重量轻、体积小。在相同条件下比硬齿面渐开线圆柱齿轮减速机重量减速轻1/2以上，体积缩小1/2—1/3; 传动效率高; 传动功率范围大，可由小于1千瓦到上万千瓦，且功率越大优点越突出，经济效益越高; 装配型式多样，适用性广，运转平稳，噪音小; 外齿轮为6级精度，内齿轮为7级精度，使用寿命一般均在十年以上。 因此NGW型渐开线行星齿轮传动已成为传动中应用最多、传递功率最大的一种行星齿轮传动。 2．本文的主要内容 NGW型行星齿轮传动机构的传动原理:当高速轴由电动机驱动时，带动太阳轮回转，再带动行星轮转动，由于内齿圈固定不动，便驱动行星架作输出运动，行星轮在行星架上既作自转又作公转，以此同样的结构组成二级、三级或多级传动。NGW型行星齿轮传动机构主要由太阳轮、行星轮、内齿圈及行星架所组成，

行星齿轮减速器的优缺点

行星齿轮减速机主要传动结构为：行星轮，太阳轮，外齿圈。行星减速机因为结构原因，单级减速最小为3，最大一般不超过10，常见减速比为：3.4.5.6.8.10，减速机级数一般不超过3，但有部分大减速比定制减速机有4级减速。相对其他减速机，行星减速机具有高刚性、高精度(单级可做到1分以内)、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。因为这些特点，行星减速机多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。行星减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关，减速机越大，额定输入转速越小)以上，工业级行星减速机输出扭矩一般不超过2000Nm，特制超大扭矩行星减速机可做到10000Nm以上。工作温度一般在-25℃到100℃左右，通过改变润滑脂可改变其工作温度。 行星齿轮减速机构成及意义、特点 行星减速机主要传动结构为:行星轮,太阳轮,外齿圈. 行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速. 相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点. 因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量. 减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度. 行星减速机的几个概念: 级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降. 回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙. 行星减速机是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。 该减速器体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低。具有功率分流、多齿啮合独用的特性。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载

精密伺服行星减速机

精密伺服行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。适合于全球任何厂商所制造的驱动产品连接. KB系列枫信伺服行星减速机： 分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。产品型号例如：KB142-32-S2-P2。 应用领域： 伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。 KB枫信系列精密行星减速机性能参数：

KB系列精密行星减速机转动惯量：

配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417 配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435

行星齿轮减速机构成及意义、特点

行星齿轮减速机构成及意义、特点 行星减速机主要传动结构为:行星轮,太阳轮,外齿圈. 行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速. 相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点. 因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量. 减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度. 行星减速机的几个概念: 级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降. 回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙. 行星减速机是一种用途广泛的工业产品,其性能可与其它军品级减速机产品相媲美,却有着工业级产品的价格,被应用于广泛的工业场合。

该减速器体积小、重量轻,承载能力高,使用寿命长、运转平稳,噪声低。具有功率分流、多齿啮合独用的特性。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN 子母齿轮传动减速器、弹性均载少齿差减速器。 行星减速机是一种具有广泛通用性的新性减速机,内部齿轮采用20CvMnT渗碳淬火和磨齿。整机具有结构尺寸小,输出扭矩大,速比在、效率高、性能安全可靠等特点。本机主要用于塔式起重机的回转机构,又可作为配套部件用于起重、挖掘、运输、建筑等行业。 行星减速机产品特点: 行星齿轮减速机重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。 产品说明: 1、P系列行星齿轮减速机采用模块化设计,可根据客户要求进行变化组合, 2、减速机采用渐开线行星齿轮传动,合理利用内、外啮合、功率分流, 3、箱体采用球墨铸铁,大大提高了箱体的钢性及抗震性, 4、齿轮均采用渗碳淬火处理,得到高硬耐磨表面,齿轮热处理后全部磨齿,降低了噪音,提高了整机的效率和使用寿命。 5、行星减速机P系列产品有9-34型规格,行星传动级数有2级和3级。 减速比:

行星齿轮传动比计算

行星轮系传动比的计算 【一】能力目标 1.能正确计算行星轮系和复合轮系的传动比。 2.熟悉轮系的应用。 【二】知识目标 1.掌握转化机构法求行星轮系的传动比。 2.掌握混合轮系传动比的计算。 3.熟悉轮系的应用。 【三】教学的重点与难点 重点：行星轮系、混合轮系传动比的计算。 难点：转化机构法求轮系的传动比。 【四】教学方法与手段 采用多媒体教学，联系实际讲授，提高学生的学习兴趣。 【五】教学任务及内容 一、行星轮系传动比的计算 （一）行星轮系的分类 若轮系中，至少有一个齿轮的几何轴线不固定，而绕其它齿轮的固定几何轴线回转，则称为行星轮系。 行星轮系的组成：行星轮、行星架（系杆）、太阳轮 （二）行星轮系传动比的计算 以差动轮系为例（反转法） 转化机构（定轴轮系） T的机构

1 2 3 4 差动轮系：2个运动 行星轮系：， 对于行量轮系： ∴ ∴ 例12.2：图示为一大传动比的减速器，Z 1=100，Z 2=101，Z 2'=100，Z 3=99。求：输入件H 对输出件1的传动比i H1 解：1，3中心轮；2，2'行星轮；H 行星架 H H W W W -=111W H H W W W -=222W H H W W W -=333W 0=-=H H H H W W W H W 13 313 113 )1(Z Z W W W W W W i H H H H H ?'-=--==03 =W 13 10Z Z W W W H H -=--11 3 11+==Z Z W W i H H ) (z f W W W W W W i H B H A H B H A H AB =--==0=B W AH H A H H A H A B i W W W W W i -=-=--=110H AB AH i i -=1

PL系列精密行星减速机选型和参数

卓藤行星减速机技术主要应用在有特殊要求的领域中。在不同的行业领域中。在全球各个角落。在最为极端的条件下。卓藤行星减速机都在不断树立全球衡量标准。不断提供性能卓越的产品，量身定制的解决方案，来满足各市场的不同需求。卓藤行星减速机公司在研发与销售、生产、市场推广紧密联系，并且实现了信息共享。 特点：易于安装、具有精度高、高输入转速、高输出扭矩、钢性好、承载能力大、效率高、寿命长、噪音低、低震动、体积轻小、外形美观、免维修、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。 适合于全球任何厂商所制造的驱动产品连接：如常用伺服电机：台达、安川、松下、东元、三菱、富士、汇川、西门子、施耐德、欧姆龙、步进电机。 PL系列精密行星减速机性能参数表： 规格单位段数速比 PL60 PL90 PL120 PL160 PL200 额度输出扭矩 Nm L1 3 33 95 210 470 1120 4 42 112 210 58 5 1140 5 42 112 210 585 1140 7 33 92 168 378 850 10 15 54 85 310 630 L2 9 15 54 85 310 630 12 33 95 210 470 1120 15 33 95 210 470 1120 16 42 112 210 585 1140 20 42 112 210 585 1140 25 42 112 210 585 1140 28 42 112 210 585 1140 30 33 95 210 470 1020 35 42 115 210 585 1140 40 42 115 210 585 1140 50 42 115 210 585 1140 70 33 92 168 378 850 100 15 54 85 310 630 L3 64 42 112 210 585 1140 80 42 112 210 585 1140 100 42 115 210 585 1140 125 42 115 210 585 1140 140 42 115 210 585 1140 150 42 115 210 585 1140 250 42 115 210 585 1140 280 42 115 210 585 1140 350 42 115 210 585 1140 400 42 115 210 585 1140 500 42 115 210 585 1140 700 33 92 168 678 850 1000 15 54 85 310 630 故障停止扭矩 Nm L1 L2 L3 3-1000 2.0times T2N 2.0倍额定扭矩 最大输入转速 rpm L1 L2 L3 3-1000 6000 6000 6000 5000 4000 额定输入转速 rpm L1 L2 L3 3-1000 4000 3500 3500 3000 2500 超精密背隙P0 arcmin L1 3-10 ≤3 L2 9-100 ≤5 L3 64-1000 ≤7 精密背隙P1 arcmin L1 3-10 ≤5 L2 9-100 ≤7

行星齿轮减速电机

行星齿轮减速电机 减速机一般是通过把电动机，内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，减速机是一种用于低转速大扭矩的传动设备，这个是常识性的问题，就不多讲了，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。 作用 1）降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩。 2）降速同时降低了负载的惯量，惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。种类 一般的减速机有斜齿轮减速机，精密行星减速机、伺服专用行星减速机、直角行星减速机、行星齿轮减速机、螺旋齿轮减速机、强力型减速机、精密型减速机、摆线针轮减速机、蜗轮蜗杆减速机、行星摩擦式机械无级变速机等等。 按级数分一般有三种：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但雷荇行星减速电机可做到五级，减速比最大做到4592：1； 按用途分：军用和民用； 按运行环境分：标准环境、低温环境、清洁室环境和真空环境； 按精度分：标准精度与高精度与超精密级； 按产地分：国产、进口、国内组装； 特点 伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平顺，低噪音等特性， 外观及结构设计轻小。使用终身免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。业机器人、和自动化的机电产品行业。 行星减速机其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大。但价格略贵 应用领域 行星减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。如：印刷机床、火焰切割、激光切割、数控机床、工具机械，食品包装、自动化产业.于航太、半导体设备、医疗器材、机器人、机械手、通讯设备、制药设备、印刷设备、包装机械、纺织机械、数控机床、数控弯管机、停车设备、量测设备、工作母机、精密监控系统、车辆工业、自动控制系统等行业。 扭矩 扭矩=9550×电机功率÷电机输入转速×速度比×使用系数 备注：电机功率单位【Kw】 电机转速单位【r/m】 输出扭矩单位【N·m】

行星减速机详细介绍

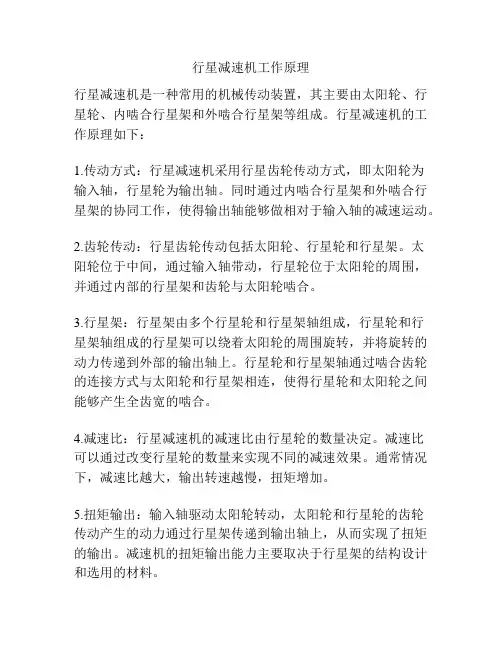

行星减速机知识 行星减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星轮减速其实就是齿轮减速的原理,它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有轴线变动的齿轮,即既作自转又作公转的齿轮叫行星轮,行星轮有支持构件叫行星架,通过行星架将动力传到轴上,再传给其它齿轮.它们由一组若干个齿轮组成一个轮系.只有一个原动件,这种周转轮系称为行星轮系. 行星减速机常用术语 级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降. 回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙. 行星减速机工作原理 1)齿圈固定，太阳轮主动，行星架被动。 从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

2)齿圈固定，行星架主动，太阳轮被动。 从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。 3)太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。 4)太阳轮固定，行星架主动，齿圈被动。 从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

5)行星架固定，太阳轮主动，齿圈被动。 从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。 6)行星架固定，齿圈主动，太阳轮被动。 从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

行星齿轮传动比计算(完整资料).doc

【最新整理，下载后即可编辑】 行星轮系传动比的计算 【一】能力目标 1.能正确计算行星轮系和复合轮系的传动比。 2.熟悉轮系的应用。 【二】知识目标 1.掌握转化机构法求行星轮系的传动比。 2.掌握混合轮系传动比的计算。 3.熟悉轮系的应用。 【三】教学的重点与难点 重点：行星轮系、混合轮系传动比的计算。 难点：转化机构法求轮系的传动比。 【四】教学方法与手段 采用多媒体教学，联系实际讲授，提高学生的学习兴趣。【五】教学任务及内容 一、行星轮系传动比的计算 （一）行星轮系的分类

若轮系中，至少有一个齿轮的几何轴线不固定，而绕其它齿轮的固定几何轴线回转，则称为行星轮系。 行星轮系的组成：行星轮、行星架（系杆）、太阳轮 （二）行星轮系传动比的计算 以差动轮系为例（反转法） 转化机构（定轴轮系） T 的机构 1 2 3 4 差动轮系：2个运动 行星轮系：， H H W W W -=111W H H W W W -=222W H H W W W -=333 W 0=-=H H H H W W W H W 13 313 113 )1(Z Z W W W W W W i H H H H H ?'-=--==03=W 1 3 10Z Z W W W H H -=--11 31 1+== Z Z W W i H H ) (z f W W W W W W i H B H A H B H A H AB =--==

对于行量轮系： ∴ ∴ 例12.2：图示为一大传动比的减速器，Z 1 =100，Z 2 =101，Z 2' =100， Z 3 =99。求：输入件H对输出件1的传动比i H1 解：1，3中心轮；2，2'行星轮；H行星架 给整个机构（-W H ）绕OO轴转动 = B W AH H A H H A H AB i W W W W W i- = - = - - =1 1 H AB AH i i- =1 2 1 3 2 2 3 1 13 )1 ( ' ? ? ? - = - - = Z Z Z Z W W W W i H H H
