瓦尔斯温泉浴场（ThermeVals）
⽡尔斯温泉浴场（ThermeVals）前⾯说过，来⽡尔斯的主要⽬的，就是为了看这座卒姆托的⼤作，⽡尔斯温泉浴场。
我们先上到浴场的上⽅，前⾯就是浴场主体建筑的屋顶。
冬天都覆盖着厚雪，看不出浴场的样⼦。
到了夏天上⾯都是草坪，也同样是不明显。
其实这恰恰是卒姆托设计的初衷，为了让浴场与周边的⾃然环境融为⼀体。
通常的建筑师都希望⾃⼰的作品引⼈注⽬，成为地标性建筑，⽽卒姆托设计的这个浴场却是希望低调地存在于周围的环境中。
先说说⽡尔斯温泉浴场（Therme Vals）的来历。
前⽂说过，早在17世纪，⽡尔斯就发现当地的矿泉⽔有药⽤价值，据说能治疗膀胱疾病。
并且也有修建了简陋的浴池，据说也能治疗⽪肤病。
不过“神⽔”的所有权⼀直属于教会。
1864年，⼀位来⾃库尔的旅店业商⼈买下了与“⽔”有关的所有产业，并开始在此修建旅馆。
从1880年代开始，欧洲的上流社会发现了瑞⼠阿尔卑斯⼭⼀带的优质的旅游资源。
⽡尔斯也开始修建酒店和健康休闲设施以吸引游客，当然，也还只是针对欧洲的富⼈。
1891年，以公司形式的⽡尔斯浴场正式成⽴。
1893年，浴场和配套的酒店同时建成，并开始宣传⽔的神奇疗效，号称能治疗多种疾病。
最初的浴场可能只是⼀个露天的泳池再加⼀些配套的⼩⽊屋旅馆。
⼀战期间，由于战争的影响，浴场的⽣意⾮常惨淡，也多次更换主⼈。
1936年，⼀位歌剧演员收购了整个浴场和酒店，⼀直经营到1960年，最后还是破产了。
1960年，⼀位德国（西德）商业富翁收购了酒店和浴池，他在原有泉眼的位置，重新钻孔，⼜开出了新的⽔源，德国商⼈还建了瓶装⽔⼚，就是今天Valser矿泉⽔的前⾝，不久他⼜将⽔⼚卖给了⼀家啤酒公司。
德国商⼈扩⼤了酒店的规模，并通过在德国（当时还是西德）的⼤肆宣传吸引了很多德国游客来此旅游泡温泉。
1969年，浴场和酒店转让给了⼀家慕尼⿊的旅游企业，不久这家因为债务危机，⼜转让给了瑞⼠银⾏。
不过瑞⼠银⾏也经营不好这家企业，于是⼜和⽡尔斯当地市政谈判想转给⽡尔斯当地。
瓦尔斯浴场分析
室外水池
室内水池
空间组合
网格式组合的变形
线式组合
室外浴场
室外浴场
控制墙面的围合程度、间隙宽窄 来达到不同沐浴体验
室 内 浴 场
瓦尔斯温泉浴场
流动空间分割
连续流动的室内空间， 如同一个几何的洞窟体 系。空间在由较厚重的 石块形成的浴场结构中 漫步。
巴 塞 罗 那 德 国 馆 流 动 空 间 示 意
在对位关系的背后还有比例关 系对构图的控制起着关键作用， 个人认为与蒙特里安有一定相 似性。
室外空间环境艺术
建筑师的设计初衷是 将温泉浴与天然能量 及山区自然景观之间 的特殊关联体现出来
与环境的融合
建筑的半开放形式使浴场 与大自然充分接触
借室外景观为 己用
有石墙作为部分围合的室外浴 场，与外面的景色交相辉映。
神秘，黑暗与明亮的对比， 光线穿过充满蒸汽的空气 而形成的散射，水流所发 出的不同声响，温暖的石 头和裸露的皮肤，沐浴的 仪式——建筑与功能的统 一，与自然环境的协调， 使用者思维和行为体验的 变化在这里贯彻到了最终， 文学上所说的通感仿佛成 为了现实，光与影、冷与 热、宽与紧都在这个单一 的建筑中存在，变得可触 可感，让人陶醉在自身感 受中，难以自拔。
四、建筑结构与技术
建筑物由十五个石块 构成，形态各异的设 置在屋顶之下。屋顶 固定在地上，由钢筋 吊起，而钢筋则埋置 在混泥土内部，整个 结构隐藏于石间。整 个建筑如同浮游在空 中。
平面中大的块体与天花板上一套裂缝的网络匹 配，由此使得每一个块体的边缘都能受到顶光 的洗礼。
建筑材料的运用
建筑的接地方式
坡地
建筑镶嵌在基地中
对地形的处理

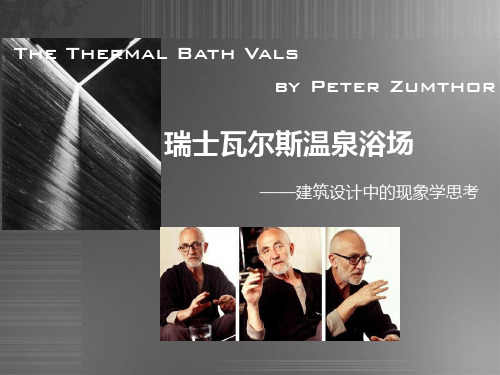

瑞士瓦尔斯温泉浴场
• 瓦尔斯温泉浴场The Thermal Bath Vals
卒姆托对浴场内部空间的描述十分具备时间感,将读者引入到一个空间序列, 步移景异, 开合于眼前。 系列剖面草图记载了他对空间随时间延展的关注, 同时记载了他对使用者的空间体验的关注。 可见, 卒姆托对内部空间的考虑是分化在两个层面上的:其一是空间体验, 其二是平面结构。
Architectual Thinking in Phenomenology
• 瓦尔斯温泉浴场The Thermal Bath Vals
技术在使用者的眼中转化成了沉重的屋顶与轻灵的 光线的视觉对比, 成了水中流动的反光, 成了层层. 盛的石墙上的退晕。 我们可以说, 技术性只是手段, 其目的是建筑的空 间感受:视觉的, 触觉的, 听觉的。
Architectual Thinking in Phenomenology • 现象学从哲学到建筑的演变
演变——建筑 海德格尔 《筑·居·思》（Building Dwelling Thinking）
– 以建造和居住为例阐释人的存在。 – 核心论点：居住不是建造的自然结果，只有当建造活动整合了天、神、人的关 系才创造了居住。
Architectual Thinking in Phenomenology
• 瓦尔斯温泉浴场The Thermal Bath Vals
他的作图方法是作面, 而不是画线。由于 压力的不同, 图中的体块被赋予不同的灰 度, 从而影射不同的建筑惫义。 卒姆托还谈到他在作图时的空间想象, 他
仿佛身临其境, 行走在这些体块 之间, 一步一步地体会展现于眼 前的空间画面。 在研究体量的过程中, 卒姆托提到, “石 桌, 封闭的山洞和石桌之间巨大 的空洞, 对天空开敞和全景一一一
卒姆托建筑分析 瓦尔斯浴场共49页文档
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境ห้องสมุดไป่ตู้
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
卒姆托建筑分析 瓦尔斯浴场 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
55、 为 中 华 之 崛起而 读书。 ——周 恩来
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境ห้องสมุดไป่ตู้
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
卒姆托建筑分析 瓦尔斯浴场 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
55、 为 中 华 之 崛起而 读书。 ——周 恩来
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
卒姆托建筑分析瓦尔斯浴场
没有抹灰的表面看上去如同古罗马的某种墙体。 这种整体冷漠、黑暗、寂静又潮湿的效果让这座 建筑弥漫着一种沉重的神秘感。
建筑墙体高度为五米，也是增强氛围体验 效果的手法之一
具体厚度型号
这些看着错落、不规则的片麻岩条，实 际上只有3种厚度型号，31mm、 47mm、 63mm。每道石间抹灰的厚度为3mm，这样 ，由上述三种厚度型号的石条加上3道抹 灰构成的一条石带就是15cm。这栋建筑 所有贴着片麻岩的部分都是基于15cm这 一基本单元，从而保证了施工便利性和 表皮的丰富性。
建筑师的设计初衷是将温泉浴与 天然能量及山区自然景观之间的 特殊关联体现出来
与环境的融合
建筑的半开放形式使浴场 与大自然充分接触 借室外景观为己用
有石墙作为部分围合 的室外浴场，与外面 的景色交相辉映。
在建筑整体的“巨石”形象突出山体之外的地方，被精确 切割的洞窟结构构成了建筑的正面。 建筑正面的形成 从室外看建筑正面
交通
建筑没有设置直接对外的出入口，而是通过山体地下通道进入。北侧与 坡地衔接一面无内外交通联系，人流由南侧道路导入。
三、功能关系和空间组合
设施分为两个大的部分。室外 浴池用高高的山墙围住，好似 山中的凹陷一样，也好似一个 天然池塘。
进入室内的水池，温柔而隐蔽 。
整个设施可以容纳150人。
○ 室外水池
室内
水池
室外浴场
室第 外一 浴章
场
控制墙面的围合程度、间隙宽窄来达到不同 沐浴体验
室内浴场
瓦尔斯温泉浴场 流动空间分割 巴塞罗那德国馆流动空间示意 连续流动的室内空间，如同一个几何的洞窟体系。空间在由较厚重的石块形成 的浴场结构中漫步。 由纤巧细薄的墙体分隔成流动空间，各功能块交错穿插。
彼得卒姆托建筑案例简析图文
□ 作品分析： Vals温泉浴场
主 体 划 分
建筑立面是分开 的，外部光线可以从缝隙
里面透出来
楼板之间留有8㎝宽 的缝隙，用透明玻璃密封
·
□ 作品分析： Vals温泉浴场
采 光 自 然 光
主 体 划 分
体块的结合处形成缝隙，缝隙处以玻 璃覆盖，使得室外光引入室内
□ 作品分析： Vals温泉浴场
他的建筑特点： 1.他的作品并非耸立在各大都市、举世瞩目的大型建筑物之上，而是跑到人迹罕至的偏远地区， 例如阿尔卑斯山区，发挥他的才华。 2.他设计出来的作品，大多数是娇小玲珑，极少庞然大物。 3.不受时间和文化的界限影响。 4.建筑形体简单，其建筑的精髓只有在空间中通过体验材质、光线、细节才能体会。 5. 尊重建筑的周遭环境。
□ 作品分析：圣本尼克教堂
整体平面为水滴形，这一特殊形状显得别致。 入口处位于尖端
□ 作品分析：圣本尼克教堂
室内光线从屋顶 上缘的环状高窗 投入，让整个室 内充满光线。
室内四周银色的 墙面反射了高窗 所投入的光线， 提高了室内的明 亮度。室内细长 的木柱让空间恢 复次序性。
安德鲁•米德把祖索尔的作品誉之为“唤醒感受的建筑”。那 么这种感受是什么呢。评论家认为，对于永恒价值的湮灭，祖 索尔有着一种深沉的羞罪感，他的工作就是要让这种永恒的价 值在价值虚无化的当代重新彰显。因此，祖索尔的作品能够令 人体认和感受到千年经验中遗忘已久的永恒价值。这是一种伟 大的复兴，但祖索尔的复兴并非简单化的复古，在他的工作当 中同时隐藏着先锋主义。 自上世纪20年代现代主义思潮诞生到如今各式流派正名，人们 关注越来越多的是建筑的各种附加属性：符号，寓意，技术， 视觉冲击……在大多数建筑师迷失在着舍本逐末的建筑追求中， 他始终恪守本质，用一种传统而又不失美感的手法，诠释着他 的设计理念：让建筑成为感官感受的窗口，让我们的皮肤长满 眼睛。
温泉浴场超精细高分剖析
建筑的禅宗文化
进入瓦尔斯的温泉浴场就如同进行一场宗教祭礼。 从20世纪70年代建造的旅馆底层进入，穿过一条昏 暗的甬道后，人们会进入一条仅靠屋顶一线裂缝采 光的静谧的长走廊。游客、献祭者，在不同的洗浴 体验中寻找着迷宫中的道路。
禅意作品联想
安藤早期设计的宅邸中，表 现出一种人们可以领悟到的 “最低极限”精神力量的思 想体系。最能代表这种精神 特征的是1991年落成的"水之 教堂"。他采用类似于佛教的 思想和手段，设计空间，禅 意自然是可谓"油然而生"了。
空间的划分
庭院：整个大的空间分为两个主要部分，两个院子两个温泉
两个温泉
温泉一大一小，一些小的功能空间围绕温泉不止，也起到划分空 间的作用
•浴前准备区： 从山体部位 开始操作，空出 中心区，使 空间更加的 均质，静止。
•中心区：风车 状，错动使得 中心向心效果 突出，是整个 空间流动起来， 成为主要活动 区
细部构造
墙壁外观
不同厚度的石片组合
形成厚度不同的三 片组合
最终形成墙壁优美 的透视效果
不同厚度的组 合再进行排列
墙壁内部及浴场的形成
将屋檐固定在地面上
用电线吊着
电线
最终形成瓦尔 斯温泉浴场
形成15块不同 构造的体块
隐藏在石间， 形成体块
谢谢
, 悬挑的顶棚被狭长的 采光缝切割成互不相 连的巨大板块，射入 了纯粹的光线。
水光、射灯光混合着倾泻而下的 自然光，一股美感油然而生
水光加上泛起的涟漪 让建筑抹上了一丝魔幻 色彩
射灯是营造空间气氛 的另一种主要手段
与环境融合
建筑的半开放形式使浴场与 大自然充分接触 ，形成了一个 整体
瓦尔斯浴场分析讲解
建筑材料的运用
建筑师用当地的石英石重新修建了瓦尔斯温泉。用了近4万片大小 不同的片麻岩材料将温泉的池壁装点的别具一格。
在结构领域，墙体对层叠 的石块和钢筋混凝土形成 了同质的，合成的构造。
一项专为该项目开发研究的 被结构工人称为“沃尔斯合成 石工术”的构造在这里得到了 特别的发展。
流通空间，浴池底板，天花板，楼梯，石 制长椅，门的开口——都由 石材层压原 则发展而来，一层石材放置在另一层之上， 从楼板到墙面，再从墙面到天花板都由这 样的细部构成。在这里片麻岩并不承担对 于悬挑屋面的牵拉，它们就是肌肤，不是 筋骨。
独特的光影效果
•内部空间与外 部景观相互影 响着。
室内环境艺术
在一些地方，建筑再现了多孔 沉积岩风化而成的深洞似的巨 大空隙。整个建筑就如同一个 拥有一系列不同类型与尺度的 隔室的地下洞穴。
浴场不同室内效果
——给使用者不同功能的特殊感受
热或冷的水池
根据水温的不同环 境色彩进行相应的 变化，最高水温为 42度，灯光变为 红色，冷水浴时为 自然光或蓝色光。
瓦尔斯温泉浴场分析
—田 爽 20130910312 吴小童20130910319 王 宁 20130910314
一、项目简介
瑞士，格劳宾登州，瓦尔 斯建筑坐落在瓦尔斯，在 瓦尔斯盆状山谷的东侧外， 海拔超过1200米的高处出 现了一股温度为摄氏30度 的泉水。泉水的外面便是 瓦尔斯村庄，这里，有着 坚硬石头屋顶的木质农屋 沿狭窄的Valserrhein河谷 一字排开形成带状村落。 据当地一位历史学家说， 大约在1930年，当地温泉 旅店日益缩小的客户有了 在一个注满温泉的小室外 泳池沐浴的机会，那眼温 泉一遇到空气就会变成红 色。
建筑与环境融为一体
温泉浴场案例分析
Peter Zumthor 作品简介
圣瑞圣 卒 圣布士姆本礼鲁馆托笃拜德，的礼教堂尔2s拜 堂 布克h0堂鲁i0n劳0g，德年l斯e尔d世S外取u克界勤m代劳博礼v了i斯览g拜巴t场会堂，洛，，瑞克德士风M国，e格c汉的h1诺e9教r8威n8堂i年c，，h。2，教0德0堂0国的年，石。头20被07摧年毁。在 19艺8术4年博的物地馆震K。ol这um是b典a 型，的德他国的科作隆品，在2其00简7单年性。和对细节的关注。
2.他对待建筑的方式接近禅宗，带有一种东方文化， 宁静，淡泊，含蓄，隽永，关于存在，感知和沉 思，超越日常生活的庸俗
3.关注材料之间的和谐和其产生的魅力，关注材料 惊人的特性
4.关注空间中的声响，关注表面，关注产生听觉的 前提——寂静
5.塑造真实，塑造空间中的环境氛围，塑造点燃使 用者知觉的东西
Vals温泉浴场
2.他设计出来的作品，大多数是娇小玲珑， 极少庞然大物。
3.不受时间和文化的界限影响。 4.建筑形体简单，其建筑的精髓只有在空 间中通过体验材质、光线、细节才能体会。 5. 尊重建筑的周遭环境。
圣本笃礼拜堂 瑞士
他的建筑理念：
1.关注内与外、公共与私密之间层次细腻的张力， 创造不用层次的私密感和差别微妙的亲近感或疏 远感的愿望引导他寻找恰当的尺寸
• 使用当地瓦尔斯石英岩或片麻岩， 结合片麻岩与混凝土的均匀复合结 构的建造技术。建筑上基本没有覆 层或瓷砖，墙壁、天花、浴池、地 板，处处都是一层层的片麻岩。片 麻岩顺着它的片层方向被切成10种 不同尺寸的板材。这些片材被精致 地嵌在钢筋混凝土表面。运用当地 材料，融入原有的地理景观之中。
• 石墩内局部"挖出"更私 密的小空间。没有梁， 混凝土的楼板从石墩 的顶部一面、二面或 三面悬挑出来。
卒姆托的建筑案例
