Geoscope软件时间域地层对比的方法
地层对比方法

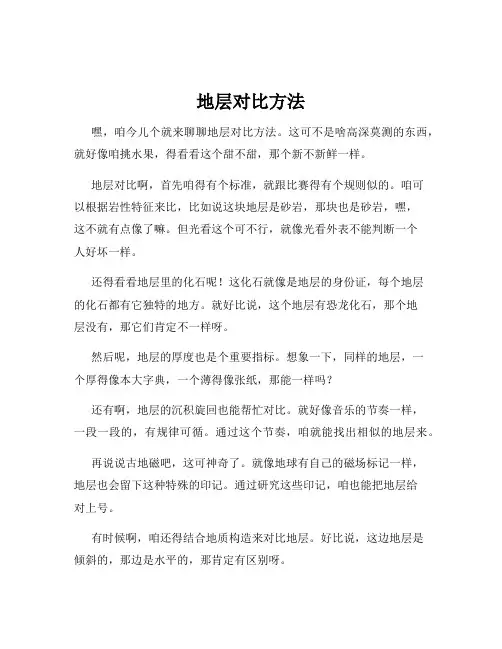

地层对比方法嘿，咱今儿个就来聊聊地层对比方法。
这可不是啥高深莫测的东西，就好像咱挑水果，得看看这个甜不甜，那个新不新鲜一样。
地层对比啊，首先咱得有个标准，就跟比赛得有个规则似的。
咱可以根据岩性特征来比，比如说这块地层是砂岩，那块也是砂岩，嘿，这不就有点像了嘛。
但光看这个可不行，就像光看外表不能判断一个人好坏一样。
还得看看地层里的化石呢！这化石就像是地层的身份证，每个地层的化石都有它独特的地方。
就好比说，这个地层有恐龙化石，那个地层没有，那它们肯定不一样呀。
然后呢，地层的厚度也是个重要指标。
想象一下，同样的地层，一个厚得像本大字典，一个薄得像张纸，那能一样吗？还有啊，地层的沉积旋回也能帮忙对比。
就好像音乐的节奏一样，一段一段的，有规律可循。
通过这个节奏，咱就能找出相似的地层来。
再说说古地磁吧，这可神奇了。
就像地球有自己的磁场标记一样，地层也会留下这种特殊的印记。
通过研究这些印记，咱也能把地层给对上号。
有时候啊，咱还得结合地质构造来对比地层。
好比说，这边地层是倾斜的，那边是水平的，那肯定有区别呀。
总之呢，地层对比就像是给地层找朋友，得从各个方面去观察、去分析。
咱不能马虎，得像侦探一样细心，才能找到它们之间的联系和区别。
这可不是一朝一夕就能学会的本事，得靠咱不断地学习、实践。
咱可别小瞧了地层对比，这对地质研究那可是相当重要啊！通过地层对比，咱能了解地球的历史，知道过去发生了啥事儿。
就好像读一本厚厚的史书，每一页都有它独特的故事。
所以啊，大家可得好好对待地层对比这个事儿。
别觉得它难就退缩了，只要咱用心，肯定能把它玩转。
咱要像勇敢的探险家一样，在地层的世界里探索出属于自己的宝藏！这就是地层对比方法，大家明白了不？。
地层对比方法
地层对比方法地层划分对比是所有油气藏工作的基础。
对地层进行合理的划分和对比,对油气勘探而言，地层研究以野外露头、井下和地面的古生物资料、地震勘探成果以及测井曲线为主要资料，有条件时辅以绝对年龄测定资料。
以界、系、统、组、段为研究对象，是油气藏描述中由单井评价到多井研究的重要程序,是描述储层形态和储层参数空间展布特征及其变化规律的前提,对于油气田开发具有重要意义【1】。
流程图【2】地震剖面探井分层意见测井资料岩心露头实验室资料↓岩心观察↓选定并分析基干剖面↓确定标志层和小层细分方案↓逐井对比↓剖面检查↓建立数据表↓编制图幅（一）地层对比方法常见地层对比方法有：古生物地层学方法、岩石学方法、地层物理方法等。
南梁-华池地区自上而下依次钻遇了第四系、白垩系、华池组、洛河宜君组、安定组、直罗组、延安组；延长组（未穿）。
该区长4+5地层厚度达90-100m左右，地层内部缺乏标志层，对比难度较大。
本次研究我们采用的方法是：（1）标志层控制由于该区内部标志层很难确定，前人所用的标准层有两个:安定组泥灰岩和张家滩页岩，前者在研究区属未测井段，后者研究区大部分未钻穿，地层对比时难以使用。
经过反复地追踪对比，发现延9顶部煤层在该区相对稳定，平面上有一定的可追踪对比性，是研究区最好的对比标志层。
延9顶煤标志层大多由2层煤组成，单层厚1.2m，电性特征较明显，主要表现为高阻、高声速、低自然伽玛，易于识别和追踪。
对比中认为：本区声速、井径、电阻在地层对比中用得最多，可代表等时，依据是在相同时间形成的一套岩石应具有相同的岩性特征，反映在声速、井径曲线相同。
(2)邻井追踪不同沉积相带分布有一定的范围，各种相带在平面上组合和变化具有一定的连续性和继承性，进行邻井追踪以保证地层对比的准确性和合理性。
(3)地层厚度基本相近前人大量的研究成果表明，在鄂尔多斯盆地内部地壳运动以整体的垂直升降作用为主，盆地地层厚度基本保持一致，变化相对稳定，研究区的这一特点，为采用“等厚法”的地层对比方法创造了先决条件。
标准地层对比法
标准地层对比法是地质勘探中常用的一种地层对比方法。
其基本原理是将测区内已知的标准地层剖面与测区内未知的地层剖面进行对比，从而确定未知地层的时代、岩性、厚度等特征。
标准地层通常是指已知的地层，其时代、岩性、厚度等特征已经经过详细研究和测定，具有较高的精度和可信度。
在进行标准地层对比时，需要选取与未知地层相似或相同的标准地层剖面进行对比，通常选择的标准地层剖面应具有一定的代表性和可比性。
标准地层对比法的具体步骤包括：
1.收集测区内已知的标准地层剖面，并对其进行详细研究和测定，确定其时代、岩性、厚度等特征。
2.在测区内选择与已知地层相似或相同的标准地层剖面，并进行详细研究和测定，确定其时代、岩性、厚度等特征。
3.将测区内未知地层的岩芯或露头样品送至实验室进行分析，确定其时代、岩性、厚度等特征。
4.将测区内未知地层的特征与已知地层进行对比，确定其时代、岩性、厚度等特征。
5.对对比结果进行分析和评价，确定未知地层的地质意义和勘探方向。
标准地层对比法具有较高的精度和可信度，是地质勘探中常用的一种地层对比方法。
区域地层划分与对比方法
三、高分辨率层序地层学的基本原理
1.基准面旋回与可容空间变化原理 • 基准面是一个相对于地表波状起伏且略向盆地方
向下倾的抽象等势面，是沉积物搬运或沉积的能 量平衡面。 • 基准面的升降变化导致沉积物可容纳空间的产生 或消失等沉积条件的改变。可用 A/S 值进行综合 表征。 • 基准面一次连续的上升和下降运动构成一个完整 的基准面旋回，并导致地层的旋回性沉积响应。 表明基准面旋回是地层沉积旋回的动力学成因。 • 沉积旋回是基准面旋回的地层记录,因此基准面旋 回要由地层的沉积旋回来识别。
T.A.Cross引用并发展了这一概念，并赋予 其时间单元意义。他进一步阐明，基准面既 不是海平面，也不是海平面向陆方向延伸的 水平面。
二、高分辨率层序地层学的关键术语
因此基准面是一种状态，在这种状态下，要求搬 运沉积物的能量同储存沉积物的能量是平衡的。基 准面又是一个势能面，它反映了地球表面与力求其 平衡的地表过程间的不平衡程度。
反映单一岩性或数个岩性组 合的进积、退积、加积或退 积→进积的测井相转换面
不能识别
二、高分辨率层序地层学的关键术语
各级别基准面旋回特征及对应关系表
基准面 界面 时限范围 旋回级次 类型 （Ma）
层序定义
主要控制因素
与Vail相当的层序地层单元对 比
巨旋回 超长期 长期
Ⅰ类
>100 （T3→E2）
包括盆地演化各阶段的原形盆地完整 的沉积充填序列
一、高分辨率层序地层学的概念及特点
高分辨率层序地层学的理论核心是在基准面旋 回变化过程中，由于可容纳空间与沉积物供给通 量比值 （A /S） 的变化，相同沉积体系域或相域 中发生沉积物的体积分配作用，导致沉积物的保 存程度、地层堆积样式、相序、相类型及岩石结 构发生变化，从而使得储层的展布及其物性也发 生相应的变化，而这些变化是其在基准面旋回中 所处的位置和可容空间的函数。

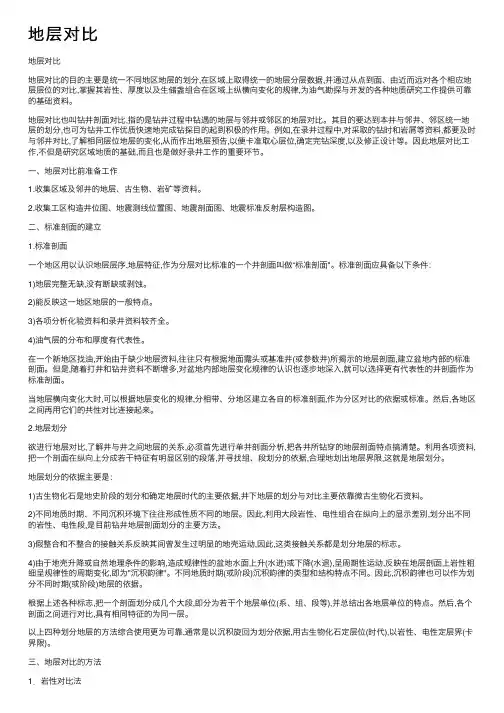

地层对比——精选推荐
地层对⽐地层对⽐地层对⽐的⽬的主要是统⼀不同地区地层的划分,在区域上取得统⼀的地层分层数据,并通过从点到⾯、由近⽽远对各个相应地层层位的对⽐,掌握其岩性、厚度以及⽣储盏组合在区域上纵横向变化的规律,为油⽓勘探与开发的各种地质研究⼯作提供可靠的基础资料。
地层对⽐也叫钻井剖⾯对⽐,指的是钻井过程中钻遇的地层与邻井或邻区的地层对⽐。
其⽬的要达到本井与邻井、邻区统⼀地层的划分,也可为钻井⼯作优质快速地完成钻探⽬的起到积极的作⽤。
例如,在录井过程中,对采取的钻时和岩屑等资料,都要及时与邻井对⽐,了解相同层位地层的变化,从⽽作出地层预告,以便卡准取⼼层位,确定完钻深度,以及修正设计等。
因此地层对⽐⼯作,不但是研究区域地质的基础,⽽且也是做好录井⼯作的重要环节。
⼀、地层对⽐前准备⼯作1.收集区域及邻井的地层、古⽣物、岩矿等资料。
2.收集⼯区构造井位图、地震测线位置图、地震剖⾯图、地震标准反射层构造图。
⼆、标准剖⾯的建⽴1.标准剖⾯⼀个地区⽤以认识地层层序,地层特征,作为分层对⽐标准的⼀个井剖⾯叫做“标准剖⾯"。
标准剖⾯应具备以下条件：1)地层完整⽆缺,没有断缺或剥蚀。
2)能反映这⼀地区地层的⼀般特点。
3)各项分析化验资料和录井资料较齐全。
4)油⽓层的分布和厚度有代表性。
在⼀个新地区找油,开始由于缺少地层资料,往往只有根据地⾯露头或基准井(或参数井)所揭⽰的地层剖⾯,建⽴盆地内部的标准剖⾯。
但是,随着打井和钻井资料不断增多,对盆地内部地层变化规律的认识也逐步地深⼊,就可以选择更有代表性的井剖⾯作为标准剖⾯。
当地层横向变化⼤时,可以根据地层变化的规律,分相带、分地区建⽴各⾃的标准剖⾯,作为分区对⽐的依据或标准。
然后,各地区之间再⽤它们的共性对⽐连接起来。
2.地层划分欲进⾏地层对⽐,了解井与井之间地层的关系,必须⾸先进⾏单井剖⾯分析,把各井所钻穿的地层剖⾯特点搞清楚。
利⽤各项资料,把⼀个剖⾯在纵向上分成若⼲特征有明显区别的段落,并寻找组、段划分的依据,合理地划出地层界限,这就是地层划分。
使用Geolog软件建立地层对比图的操作步骤
使用Geolog软件建立地层对比图的操作步骤使用Geolog软件建立地层对比图的操作步骤1、单井测井曲线图模板的制作1)启动well模块2)在well模块下，选择well> open打开一口井或well> open Multiple打开多口井，在wells窗口下选择要建立曲线图的井3)选择well > view > new > text 打开文本窗口，在测井数据集合wire中选择logheader，修改曲线名、单位等。
4) 选择well > view > new > layout新建曲线图模板，选择insert > wireline插入测井曲线道，insert > lith插入岩性道，insert > scale插入深度道，insert >interval 插入地质分层道等。
在测井道中，选择insert > wireline log插入测井曲线。
5)或者，双击测井道或曲线激活模板属性框，修改测井曲线的左右刻度值、单位、线型、颜色等，以及每一道的格线颜色等。
6)选择layout > datum，在模板显示属性窗口修改曲线图单位、绘图比例、曲线图的起止范围等。
7)选择layout > save as 保存新建的模板。
2、在well模块下建立分层数据或岩性数据1) 选择well > view > new > text 打开文本窗口，然后选择insert 插入> standard set标准数据集合> tops分层数据集合或insert插入> standard set标准数据集合> lith岩性数据集合。
2)在text 打开文本窗口下，选择tops或lith数据集合，单击曲线值log values栏，选择第一个图标table menu（图表菜单）> insert row插入行，然后连续单击键盘上的insert键，插入多行。
如何划分与对比地层进行地层的划分与对比有何意义资料
如何划分与对比地层进行地层的划分与对比有何意义资
料
地层划分与对比是地质学研究的重要内容之一、地层是指地壳中以岩石组合、化石组合和地史时间为依据的一定范围内的岩石或岩石群，利用地层划分与对比可以揭示地球历史演化、探讨地质活动规律和划定地质界线等重要问题。
地层划分常用的方法有地层对比、同位素年代学和寻找主键生化事件等，其中地层对比是最主要、最常用的方法。
地层对比的主要方法有：
1.同位素年代学方法：通过测定地层中放射性同位素的相对丰度和稳定同位素的相对丰度来确定地层年龄，并与标准年龄标定。
3.岩性与岩性组合方法：根据岩石性质的变化和组合特征，可以判断地层的差异与相似。
地层划分与对比的意义主要包括以下几个方面：
1.揭示地球历史演化：通过地层划分与对比，可以了解地球历史上的地质事件、环境演化和生物演化等，并推断出地球演化的过程与规律。
3.划定地质界线：地层划分与对比是划定地质界线的基础，可以帮助确定不同地质时代与岩性之间的过渡关系，揭示地质历史的时间序列。
5.预测地质灾害：通过对比地层中的断裂、褶皱和沉积构造，可以提前预测地质灾害，如地震、滑坡和泥石流等，从而采取相应的防灾措施。
总之，地层划分与对比是地质学研究的基础和重要手段，可以揭示地球历史演化、确定地质界线、评价资源潜力、预测地质灾害等，具有重要
的科学和应用价值。
不断完善和发展地层划分与对比方法，对于进一步认识地球演化和推动国土资源开发利用具有重要意义。
地层划分与对比(1)
层
10
Ⅱ号 Ⅲ号 Ⅳ号
11
Ⅴ号
S29底 S210底 S211底 S212底 S213底 S214底
炭质页岩
炭质页岩
厚层泥岩
厚层泥岩 泥岩夹
砂质泥岩 泥岩
泥岩、 砂质泥岩
泥岩 泥岩夹 砂质泥岩
4m电阻曲线高阻尖峰， 下部2号炭质页岩电阻率尖
高于上部1号炭质页岩尖
4m电阻曲线3个高阻尖峰， 与高感应值对应 自然电位低平
陈3-27 t1 1 t12
横
陈3-25
纵
陈3-33 t1 1
t12
陈3-34
陈3-32 t1 1 t12
陈3-35
t13
江苏陈堡油田
陈3-11
调整研究前地层 接触关系及泰州
1 32
组、赤山组分层
4
5 6 7
情况。该错误对
8
9 10
比方案用了5年。
陈3-28 t1 1
t12 t13 t13 t13
1
积岩。 沙三下较深湖相油页岩夹近岸浊积岩。电性刺刀
状高阻。
桩27、4-9标-2 准层的确定 -2050
-2100
-2150
河流相
-2200
-2250
馆陶组
-2300
-2350
-2400
Z52-2
Z52-2Z074-7-6Z74-8-6ZZ7744--1100--G6Z674-12-6 Z74-14-6
Z601 Z60
Z73 Z74-13-7
Z74-8Z-784-9-7
Z80
Z74Z-87Z-497-48--98Z-195Z27-42-1Z1704-8ZZ7744--1122--98Z74-14-8 Z74-16-8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Geoscope软件时间域地层对比的实现方法
学生9:35:05
请问下怎么弄地层对比
老师9:32:20
你抽条连井线，把井曲线、分层、解释层位都投上
老师9:33:27
在slice->visual slice里建立一个虚切片，
老师9:33:51
用顶底层，选整合模式
学生9:35:05
顶底层
老师9:43:58
是
老师9:46:07
老师9:46:22
像上面的剖面
老师9:47:52
老师9:48:07 定义虚切片
老师9:48:21 设置沉积模式老师9:49:11
老师9:49:54
老师9:50:43
分的份数要看地层的厚度，足够细了就可以了
老师9:51:09
然后把虚切片拖拽到剖面上
老师9:54:31
老师10:05:19
用右上角的工具条，可以设置虚切片的线宽、颜色
老师10:10:57
根据不同小层的厚度关系，把地层分解成不等厚的若干份，这就可以进行时间域的地层对比了
老师10:09:50
老师10:11:37
同时，还可以借助解释层位、地震反射轴的横向对比关系
老师10:12:24
最后，在Real Slice里产生实切片，进行平面的横向对比
老师10:13:12
顶底层必须是地震上能够连续可追踪的层序界面
老师10:13:58
在上面的图中，我就没有选中间的层，那是个追踪砂体的层，不准确老师10:34:13
老师10:34:54
这是我大致做了一下
老师10:36:04
通过虚切片与井曲线、分层的对比，就可以很容易地划分小层
老师10:36:22
也可以检查时深关系及分层的正确性
老师10:38:22
如上图中两口井的1-3分层就不太相符，需要调整，从地层厚度上考虑，应将左边井的1-3分层向上调整到红色虚线所表示的虚切片附近
老师10:40:06
在小层划分好以后，就可以通过产生实切片或时窗属性提取来获得平面属性图，进行平面上的沉积学分析，研究储层的横向变化了
老师10:42:06
老师10:49:49。
