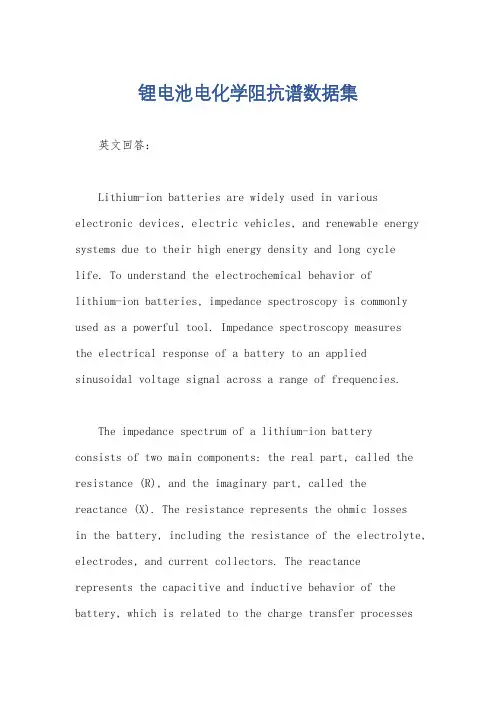

锂电池电化学阻抗谱数据集

锂电池电化学阻抗谱数据集英文回答:Lithium-ion batteries are widely used in various electronic devices, electric vehicles, and renewable energy systems due to their high energy density and long cyclelife. To understand the electrochemical behavior oflithium-ion batteries, impedance spectroscopy is commonly used as a powerful tool. Impedance spectroscopy measuresthe electrical response of a battery to an appliedsinusoidal voltage signal across a range of frequencies.The impedance spectrum of a lithium-ion batteryconsists of two main components: the real part, called the resistance (R), and the imaginary part, called thereactance (X). The resistance represents the ohmic lossesin the battery, including the resistance of the electrolyte, electrodes, and current collectors. The reactancerepresents the capacitive and inductive behavior of the battery, which is related to the charge transfer processesat the electrode-electrolyte interface and the diffusion of lithium ions within the electrodes.By analyzing the impedance spectrum, we can extract valuable information about the electrochemical processes occurring in the battery. For example, the high-frequency region of the spectrum is dominated by the resistance, providing insights into the ionic conductivity and electrode kinetics. The low-frequency region, on the other hand, is influenced by the reactance, revealing the diffusion behavior of lithium ions within the electrodes.Impedance spectroscopy data sets typically consist of frequency, resistance, and reactance values. These data can be further analyzed using various mathematical models, such as equivalent circuit models, to obtain more detailed information about the battery's electrochemical behavior. For instance, the Warburg element in the equivalent circuit model can be used to characterize the diffusion behavior of lithium ions.中文回答:锂电池是由于其高能量密度和长循环寿命而被广泛应用于各种电子设备、电动车辆和可再生能源系统中的。
锂电池原位电化学阻抗谱测试

锂电池原位电化学阻抗谱测试引言随着电动汽车、移动设备等领域的快速发展,锂电池在储能领域的应用日益广泛。
为了深入了解锂电池的性能、优化其设计和提升电池的安全性,原位电化学阻抗谱测试成为一种重要的研究方法。
本篇文章将详细介绍锂电池原位电化学阻抗谱测试,主要探讨以下方面:电池性能测试、阻抗谱分析、电极过程动力学、电解液特性、电池反应动力学、温度和压力影响、老化与失效机制以及安全性评估。
1. 电池性能测试电池性能测试是评估锂电池性能的重要手段,包括容量、电压、电流等参数的测量。
通过测试不同参数的电池,可以分析电池的性能和影响因素。
此外,循环寿命、倍率性能和自放电率等也是评估锂电池性能的重要指标。
2. 阻抗谱分析阻抗谱分析是一种研究电化学系统的方法,通过测量系统的阻抗特性随频率的变化,可以深入了解电池的内部机制。
在锂电池原位电化学阻抗谱测试中,测量不同频率区域的阻抗谱,可以获得电极材料、电解液和电池内部其他组件的电化学性质和动力学参数。
3. 电极过程动力学电极过程动力学是研究电池极化现象的重要理论。
通过阻抗谱测量和分析,可以确定电极过程的动力学参数,如活化能、反应物浓度等,进而了解电池内部反应机理。
此外,电极过程动力学还可以为优化电极材料和设计提供理论指导。
4. 电解液特性电解液是锂电池的重要组成部分,其特性对电池性能具有重要影响。
通过阻抗谱分析电解液的物理和化学性质,如离子导电性、电化学稳定性等,可以探究电解液对电池性能的影响。
此外,电解液的选择和优化对提高电池的安全性和稳定性也具有重要意义。
5. 电池反应动力学电池反应动力学是研究电池反应速度和反应路径的重要理论。
通过阻抗谱分析不同反应机理,探究电池反应的具体过程,可以为优化电池设计和提升电池性能提供理论支持。
此外,电池反应动力学还可以为新型电池的开发提供指导。
6. 温度和压力影响温度和压力对锂电池的性能和阻抗谱具有重要影响。
通过实验参数的变化,可以了解温度和压力对电池性能的影响机制。
锂电池电化学阻抗谱

锂电池电化学阻抗谱(Electrochemical Impedance Spectroscopy,简称锂电池电化学阻抗谱(Electrochemical Impedance Spectroscopy,简称EIS)是一种用于研究锂离子电池等电化学系统内部反应过程的实验技术。
它通过测量电池在不同频率下的电压响应和电流响应,得到一个复数阻抗谱图,从而分析电池的内部结构、电荷传输过程以及电极/电解质界面的性质。
锂电池电化学阻抗谱的主要组成部分包括:
1. 高频区(Warburg区域):在高频范围内,阻抗谱呈现出一个斜率较小的直线,这是由于锂离子在电极表面的扩散过程引起的。
这个区域的斜率与电极/电解质界面的扩散系数成正比,因此可以通过测量斜率来了解锂离子在电极表面的扩散速率。
2. 中频区(中间区域):在中频范围内,阻抗谱呈现出一个半圆弧状的曲线,这是由于锂离子在电极内部的扩散和表面反应过程共同作用的结果。
这个区域的半径与锂离子在电极内部的扩散系数和表面反应速率有关,因此可以通过测量半径来了解锂离子在电极内部的扩散和表面反应特性。
3. 低频区(低频区域):在低频范围内,阻抗谱呈现出一个斜率较大的直线,这是由于锂离子在电解质中的扩散过程引起的。
这个区域的斜率与电解质的离子传导性能有关,因此可以通过测量斜率来了解电解质的离子传导性能。
通过对锂电池电化学阻抗谱的分析,可以了解电池的内部结构、电荷传输过程以及电极/电解质界面的性质,从而为电池的设计、优化和故障诊断提供重要信息。
电化学阻抗实验报告

5.记录实验数据并处理。
四、实验结果及数据分析
1实验测得数据绘制阻抗图如下:
图1 2205双相不锈钢在0.4mol/L的盐酸中阻抗曲线
图2 2205双相不锈钢在3.5%NaCl溶液中阻抗曲线
2由曲线拟合得出的等效电路如下:
注:两个溶液中得出的等效电路都是上图时拟合误差最小
二、实验设备和材料(设备操作作为附件)
实验设备
Gamry reference600电化学工作站、工作电极、饱和甘汞电极、参比电极、烧杯、0.01mol/L NaoH溶液等
实验材料
2205双相不锈钢
三、实验步骤
1.配好Nacl水溶液
2.安装好电极系统.
3.测定溶液的稳定电位值
4.待溶液的腐蚀电位稳定后,开始测定阻抗。
一、实验目的、原理及方法
实验目的
1.掌握测定金属阻抗的基本原理和测试方法。
2.了解测定阻抗的意义和应用。
3.掌握恒电位仪和电化学工作站的使用方法。
实验原理及方法
电化学阻抗谱(Electrochemical Impedance Spectroscopy,简称EIS):给电化学系统施加一个频率不同的小振幅的交流电势波,测量交流电势与电流信号的比值或者是阻抗的相位角Φ随ω的变化。进而分析电极过程动力学、双电层和扩散等,研究电极材料、固体电解质、导电高分子以及腐蚀防护等机理。
锂离子电池电极材料电化学性能测试方法

锂离子电池电极材料电化学性能测试方法锂离子电池作为目前最常用的电池类型之一,广泛应用于电动汽车、移动设备和储能系统等领域。
电极材料是锂离子电池中的重要组成部分,其电化学性能直接影响到电池的性能和安全性。
因此,对电极材料的电化学性能进行准确的测试和分析非常重要。
本文将对锂离子电池电极材料的电化学性能测试方法进行详细介绍,包括电化学交换反应、电化学阻抗谱分析、循环伏安曲线测试等内容。
1.电化学交换反应电化学交换反应是评价电极材料性能的重要方法之一。
通过对电极材料在锂离子电池循环充放电过程中的电化学反应进行测试,可以评估电极材料的可逆性、容量衰减情况、循环稳定性等性能。
一般来说,电极材料在循环充放电中会发生锂离子的嵌入和脱嵌过程,这个过程会产生电化学反应。
通过测试电压-容量曲线可以得到电极材料的放电容量、循环稳定性和可逆性等性能指标。
一般来说,放电容量愈大,循环稳定性愈好,可逆性愈高,电极材料的性能就愈好。
2.电化学阻抗谱分析电化学阻抗谱是评估电极材料电化学性能的重要测试方法之一。
通过对电池在不同频率下的交流电压响应进行测试,可以得到电池的电荷传输工程、电解质中锂离子的扩散等参数。
通过电化学阻抗谱分析可以得到电压响应和频率之间的关系曲线,通过拟合这个曲线可以得到电池的等效电路模型参数,从而评估电池的内阻、电荷传输系数等性能指标。
3.循环伏安曲线测试循环伏安曲线测试是评估电极材料电化学性能的常用方法之一。
通过对电极材料在不同电位下的电流-时间曲线进行测试,可以得到电极材料的嵌入和脱嵌过程、电荷传输过程、电解质中锂离子扩散等参数。
通过对循环伏安曲线进行分析可以评估电极材料的嵌入和脱嵌动力学性能、电解质中锂离子扩散速率等性能指标。
4.循环寿命测试循环寿命测试是评估电极材料电化学性能的重要方法之一。
通过对电极材料在多次循环充放电过程中的容量保持率、循环稳定性等参数进行测试,可以评估电极材料的循环寿命性能。
一般来说,循环寿命愈长,电极材料的性能就愈好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锂离子电池的电化学阻抗谱分析1. 锂离子电池的特点锂离子电池充电时,正极中的锂离子从基体脱出,嵌入负极;而放电时,锂离子会从负极中脱出,嵌入正极。
因此锂离子电池正负极材料的充放电容量、循环稳定性能和充放电倍率等重要特性均与锂离子在嵌合物电极材料中的脱出和嵌入过程密切相关。
这些过程可以很好地从电化学阻抗谱(EIS )的测量与解析中体现出来。
2. 电化学阻抗谱的解析 2.1. 高频谱解析嵌合物电极的EIS 谱的高频区域是与锂离子通过活性材料颗粒表面SEI 膜的扩散迁移相关的半圆(高频区域半圆),可用一个并联电路R SEI /C SEI 表示。
R SEI 和C SEI 是表征锂离子活性材料颗粒表面SEI 膜扩散迁移过程的基本参数,如何理解R SEI 和C SEI 与SEI 膜的厚度、时间、温度的关系,是应用EIS 研究锂离子通过活性材料颗粒表面SEI 膜扩散过程的基础。
2.1.1. 高频谱解析R SEI 和C SEI 与SEI 膜厚度的关系SEI 膜的电阻R SEI 和电容C SEI 与SEI 膜的电导率、介电常数的关系可用简单的金属导线的电阻公式和平行板电容器的电容公式表达出来S lR SEI ρ= (1) lS C SEI ε= (2)以上两式中S 为电极的表面积,l 为SEI 膜的厚度。
倘若锂离子在嵌合物电极的嵌入和脱出过程中、和S 变化较小,那么R SEI 的增大和C SEI 的减小就意味着SEI 厚度的增加。
由此根据R SEI 和C SEI 的变化,可以预测SEI 膜的形成和增长情况(这是理解高频容抗弧的关键)。
2.1.2. SEI 膜的生长规律(R SEI 与时间的关系)嵌合物电极的SEI 膜的生长规律源于对金属锂表面SEI 膜的生长规律的分析而获得。
对金属锂电极而言,SEI 膜的生长过程可分为两种极端情况:(A )锂电极表面的SEI 膜不是完全均匀的,即锂电极表面存在着锂离子溶解的阳极区域和电子穿过SEI 膜导致的溶剂还原的阴极区域;(B )锂电极表面的SEI 膜是完全均匀的,其表面不存在阴极区域,电子通过SEI 膜扩散至电解液一侧为速控步骤。
这对于低电位极化下的炭负极和过渡金属氧化物负极以及过渡金属磷酸盐正极同样具有参考价值。
下面分别讨论这两种情况。
(A )锂电极的SEI 膜不完全均匀电极过程的推动力源自金属锂与电解液组分之间的电位差V M-S 。
假设:(1)腐蚀电流服从欧姆定律;(2)SEI 膜的电子导电率(e)随时间变化保持不变,此时腐蚀电流密度可表示为:l V i e S M corr ρ/-∆=(3)式中导电率e的量纲为 m ,SEI 膜的厚度l 的量纲为m 。
通过比较(3)式两端的量纲,可以判断公式成立。
进一步假设腐蚀反应的全部产物都沉积到锂电极上,形成一个较为均匀的薄膜,那么corr Ki dtdl= (4)K 为常数,其量纲为m 3A -1s -1。
从(3)、(4)两式可得:lV K dt dl e SM ρ-∆= (5)对(5)式积分得到1221A t lV K l e S M +∆=-ρ (6-1)(5)式中A 1是积分常数。
如果在(0, t)的区间进行定积分,且令t=0时,l =l 0,则t lV K l l e SM ρ-∆+=2202 (6-2)或2/120)2(t lV K l l e S M ρ-∆+= (6-3)(B )锂电极的SEI 膜完全均匀此时,电子通过SEI 膜扩散到电解液一侧为速控步骤,腐蚀电流密度遵循如下的(7)式lFDC i corr 0=(7)公式(7)来自极限扩散电流密度的表达式(电子转移数为n=1),式中D 为电子在SEI 膜中的扩散系数,C 0为靠近金属锂一侧SEI 膜中的电子的浓度。
将公式(7)和(4)联立得到lKFDC dt dl 0= (8)积分后变为2/1020)2(t KFDC l l +=(9)公式(6-3)和(9)为SEI 膜生长的抛物线定理。
SEI 膜生长的抛物线定理仅是一种理想结果。
在实际的电池体系中,由于e和D 均可能随l 的变化而变化,SEI 膜可能会破裂或者不均匀生长,因此SEI的增长常常会偏离抛物线生长定理。
2.1.3. R SEI 与电极极化电位的关系锂离子通过SEI 膜迁移的动力学过程可用表征离子在固体中迁移过程的公式来描述)/sinh()/exp(4RT azFE RT W zFac i -=ν(10)式中a 为离子跳跃半距离(the jump ’s half distance ),为晶格振动频率,z 为离子电荷(对锂离子来说等于1),W 为离子跳跃能垒,c 是离子的浓度,E 是电场强度,F 是Faraday 常数。
当所有的电位降都发生在SEI 膜上时,El SEI ==ηη(11)式中为过电位,l 为SEI 的厚度。
在低电场强度下,将公式(11)的变形l E /η=代入(10)式,再利用双曲正旋函数的近似公式x x x e e x x x =--+=-=-2)1(12sinh对(10)式进行简化处理,得到)/ex p()/4(222RT W RTl c a F z i -=ην(12)这样,SEI 膜的电阻R SEI 可以表示为)/ex p()4/(/222RT W c a F z RTl i R SEI νη==(13)(13)式也可变换成对数的形式:RT W c a F z RTl R SEI /)4/ln(ln 222+=ν(14)利用lnR SEI 对T -1作图,可以从直线的斜率直接求得W 的值。
2.2. 中高频谱解析实用化嵌合物电极EIS 谱的中高频区域是与电子在活性材料颗粒部的输运过程相关的半圆,可用一个R e /C e 并联电路表示。
R e 是活性材料的电子电阻,是表征电子在活性材料颗粒部的输运过程的基本参数。
根据欧姆定律,电阻R 与电导率有如下的关系SLS L R eσρ== (15)式中L 为材料厚度,S 为材料面积。
根据(15)式,对固定的电极而言,R e 随电极极化电位或温度的变化反应了材料电导率随电极电位或者温度的变化。
从本质上来说,嵌合物电极EIS 谱的中高频区域的半圆是与活性材料电子电导率相关的。
2.2.1. R e 与温度的关系这里,材料电导率(与反应活化能相关)和温度的关系可以由Arrhenius 方程给出)/ex p(RT E A a -=σ(16)式中A 为指前因子,E a 为热激活化能。
将(15)、(16)两式联立可得)/exp(RT E ASLR a =(17)将其变成对数形式得到RTE AS LR a +=lnln (18)从(18)式可以得出,lnR e -T -1呈线性关系,根据直线的斜率可求得E a 的值。
2.2.2. R e 与电极极化电位的关系锂离子电池正极材料的电子导电率一般都比较小,属于半导体材料,按其导电机制的不同可分为n 型半导体和p 型半导体。
由于导电机制不同,它们相应的R e 与电极极化电位之间的关系也不同。
这里以LiCoO 2和LiMn 2O 4两种不同的半导体来阐述R e 与温度的关系。
LiCoO 2是典型的p 型半导体,主要靠空穴导电。
对于Li x CoO 2,当x<1时就具有部分充满的价带,每一个锂离子从LiCoO 2晶格中脱出时,就会在价带中产生一个空穴,即x p -=1(19)式中p 为自由空穴的浓度。
当x<0.75时,Li x CoO 2中具有足够的空穴产生有效的屏蔽,在这一区域价带的空穴发生离域化,从而使Li x CoO 2表现出金属的电导性能。
LiCoO 2正极在充放电过程中,其电子导电率可分为3个区域:(1)Li x CoO 2表现为半导体的区域;(2)空穴发生离域化的区域;(3)Li x CoO 2表现为金属的区域。
p 型半导体的电子导电率可表示为μσpq =(20)式中为空穴迁移率,q 为电子电荷。
进一步假设Li x CoO 2中不存在锂离子之间或者锂离子与嵌锂空穴之间的相互作用,锂离子的嵌入过程可用Langmuir 嵌入等温式(Langmuir insertion isotherm )来描述。
)](exp[10E E f xx-=- (21)式中f=F/RT (F 为法拉第常数),E 和E 0分别为平衡状态下电极的实际和标准电极电位。
由式(21)解得:)](ex p[1)](ex p[00E E f E E f x -+-=(21-1)将其代入(19)式得到)](ex p[110E E f p -+=(22)将(15)与(20)两式联立,解得:S pq L R μ=或SRq Lp μ= (22-1)则将(22-1)与(22)联立解得:)](ex p[110E E f SR q L -+=μ (23-1)变成对数形式,则)]}(ex p[1ln{)/ln(ln 0E E f S q L R -++=μ(23-2)(这里利用泰勒级数展开进行近似的数学处理:)(1)](ex p[00E E f E E f -+≈-;这样,(23-2)可近似变为)(21)/2ln(ln 0E E f S q L R -+=μ (24)由此可知lnR 与E 之间呈线性关系。
通过以上分析,对p 型半导体而言,lnR e 随E 的变化规律呈现出3个不同的部分,即:(1)Li x CoO 2电导行为表现为半导体时,lnR e -E 近似呈线性关系;(2)空穴发生离域化时,lnR e 随E 的改变将发生突变;(3)Li x CoO 2电导行为表现为金属时,lnR e -E 也近似呈线性关系。
与LiCoO 2为代表的p 型半导体材料不同,尖晶石LiMn 2O 4为n 型半导体材料,其电子的传导主要依靠电子在低价(Mn 3+)和高价(Mn 4+)离子之间的跃迁来实现,因此电子导电率主要由如下两个因素确定:(1)载流子(Mn 3+中的电子)的量;(2)载流子的跃迁长度(Mn-Mn 原子间的距离)。
在锂离子脱出过程中一方面会引起Mn 3+氧化为Mn 4+导致载流子数量的减小,从而使尖晶石LiMn 2O 4电子导电率降低;另一方面,锂离子的脱嵌会引起尖晶石结构中Mn-Mn 原子间距离的收缩,从而导致尖晶石LiMn 2O 4电子导电率的增高。
实验结果表明载流子跃迁距离的减小是导致锂离子脱嵌过程中电子导电率变化的主要原因。
2.3. 中频谱解析实用化嵌合物电极EIS谱的中频区域是与电荷传递过程相关的一个半圆,可用一个Rct /Cdl并联电路表示,Rct和Cdl是表征电荷传递过程相关的基本参数。
2.3.1. Rct与电极极化电位的关系锂离子在LiCoO2中的嵌入和脱出过程可表示为(1-x)Li+ + (1-x)e- + Lix CoO2- LiCoO2(25)假定正向反应(锂离子嵌入反应)的速率正比于cT(1-x)和电极表面溶液中的锂离子浓度[M+],这里cT (1-x)表示LixCoO2待嵌入的自由位置,x为嵌锂度(intercalation level),cT 为在LiCoO2中锂离子的最大嵌入浓度(mol cm-3)。
