主厂房脚手架专项施工方案
厂房框架结构脚手架施工方案

厂房框架结构脚手架施工方案
一、前言
工程建设中,脚手架的搭建对于建筑结构的施工起着至关重要的作用。
本文将
结合厂房框架结构特点,详细介绍脚手架搭建的施工方案。
二、施工准备
1. 工具准备
在脚手架施工过程中,需要准备搭设脚手架所需的工具和设备,包括扳手、螺栓、横杆、立杆等。
2. 材料采购
根据厂房框架结构的特点,需要选购耐力、稳定性好的材料,确保脚手架的稳
固性。
三、脚手架搭建步骤
1. 基础布置
首先,需要对脚手架搭建的基础进行布置,确保地基平整、稳固。
2. 立杆搭建
根据厂房框架结构的高度和长度,依次搭建脚手架的立杆,保证其垂直度和固
定性。
3. 横杆安装
在立杆之间固定横杆,确保脚手架整体的稳定性和平衡性。
4. 平台搭建
根据需要,在脚手架上搭建工作平台,以便施工人员进行高处作业。
四、工程质量控制
1. 监控
在脚手架施工过程中,需要进行不间断的监控,确保脚手架的安全性和稳定性。
2. 检测
对于脚手架的关键节点和连接部位,需要进行定期的检测,及时发现并解决问题。
五、安全措施
1. 安全防护
在施工现场设置安全警示标志,并配备必要的安全防护设备,确保施工人员安全。
2. 培训
对参与脚手架施工的人员进行安全培训,提高其安全意识和应急处理能力。
六、总结
通过对厂房框架结构脚手架施工方案的详细介绍,可以更好地指导脚手架施工,确保其安全、稳定、高效地完成建设任务。
有效的施工方案不仅可以提高工程质量,还可以保障施工人员的安全。
悬挑脚手架专项施工方案

悬挑脚手架专项施工方案编制:审核:批准:编制单位:编制日期:目录一、工程概况 (1)二、编制依据 (1)三、架体搭设构思 (1)四、施工工艺技术 (2)1、脚手架构造 (2)2、脚手架材料 (2)3、搭设顺序 (3)4、脚手架工程技术要求 (3)5、脚手架搭拆操作安全注意事项 (5)6、悬挑脚手架施工 (6)7、检查验收措施 (6)五、施工安全保证措施 (8)(一)组织保障 (8)(二)技术措施 (9)(三)监测监控 (9)(四)应急预案 (10)六、计算书 (12)1、大横杆的计算 (12)2、小横杆的计算 (13)3、扣件抗滑力的计算 (15)4、脚手架荷载标准值 (15)5、立杆的稳定性计算 (16)6、连墙件的计算 (18)7、悬挑梁的受力计算 (19)8、悬挑梁的整体稳定性计算 (20)9、锚固段与楼板连接的计算 (20)一、工程概况工程名称:建设地点:建设单位:设计单位:监理单位:施工单位:建设规模:日处理生活垃圾600吨。
工程配置1台600t/d机械炉排焚烧炉+1台12MW凝汽式汽轮发电机组。
施工内容主要包括:主厂房、扩建汽机间、烟囱、清水泵房、冷却塔、渗滤液处理站、倒班楼、扩建主变间等建(构)筑物单体及其上述建(构)筑物单体的水、电、通风空调、消防、供暖系统。
其中主厂房建筑高度为48.65米,砼结构高度39.3米。
本工程总工期为350天,计划开工日期为2019年3月15日至2020年3月1日,最终以开工报告为准。
二、编制依据(1)设计文件及图纸(2)工程招标、投标文件、施工组织设计文件及签订的合同文件(3)VI管理手册(4)建筑施工脚手架实用手册(5)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011(6)《混凝土结构设计规范》GB50010-2010(7)《钢结构设计规范》GB50017-2003(8)《建筑施工安全检查标准》JGJ59-2011(9)《建筑施工高处作业安全技术规范》JGJ80-2016(10)危险性较大的分部分项工程安全管理办法(建质[2009]87号文)三、架体搭设构思本方案主要针对主厂房悬挑外脚手架编制专项施工方案,依据施工图纸,结合工程实际,计划12米层及以下为落地式,上部为悬挑式,共分为2段悬挑,悬挑梁分别位于12米层、23.4米层楼面标高处,分段悬挑高度均不超过20米。
脚手架施工方案(落地钢管脚手架)

脚手架施工方案——落地钢管脚手架
一、前期准备
为确保施工顺利进行,脚手架施工前需要做好充分的准备工作。
包括但不限于
以下几个方面: 1. 完善的施工计划和方案设计; 2. 组织好所需的人员和材料; 3.
对施工现场进行认真的勘察和测量,并制定详细的平台布置图; 4. 确保脚手架搭
设区域的地基承载力符合要求,并做好相关加固工作。
二、脚手架搭设
1. 基础处理
在确认地基承载力符合要求后,应首先进行基础处理工作。
通常可选择混凝土
基础或者其他合适的基础形式,确保脚手架的稳定性和安全性。
2. 主体结构搭设
根据平台布置图,按照施工计划逐步搭设脚手架的主体结构。
在搭设过程中,
要注意以下几点: - 严格按照设计要求和规范操作,保证搭设质量; - 确保脚手架
构件的连接牢固可靠,避免出现松动和脱落; - 定期检查脚手架的稳定性,及时处
理发现的问题。
3. 安全设施设置
搭建脚手架时,除了主体结构外,还需要设置必要的安全设施,以确保施工人
员的安全。
包括但不限于: - 设置可靠的扶手和防护栏杆; - 安装防护网,防止工
具和材料掉落; - 划定施工区域,确保施工人员只在指定区域内活动。
三、施工完成
脚手架搭设完成后,还需进行以下工作: 1. 对搭设完毕的脚手架进行检查,确
保符合施工要求; 2. 在脚手架的正式使用前,进行试验载荷测试; 3. 完成相关验
收工作,并办理脚手架的使用使用手续。
总之,脚手架在施工中的重要性不言而喻,只有严格遵守设计要求和规范操作,确保质量和安全,才能有效保障工程施工的顺利进行。
火电厂主厂房脚手架施工专项安全技术措施

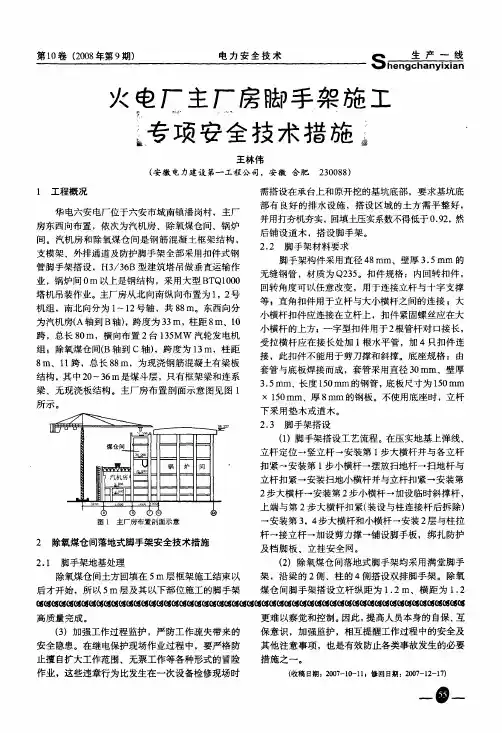

第10卷(2008年第9期)电力安全技术Qhengc生ha兰ny=i xi a垡n 火电厂主厂房脚手架施工§、。
87…”j乏.专项密全技术措施:王林伟(安徽电力建设第一工程公司,安徽合肥230088)l工程概况华电六安电厂位于六安市城南镇潘岗村,主厂房东西向布置,依次为汽机房、除氧煤仓间、锅炉间。
汽机房和除氧煤仓间是钢筋混凝土框架结构,支模架、外排通道及防护脚手架全部采用扣件式钢管脚手架搭设,H3/36B型建筑塔吊做垂直运输作业,锅炉间0m以上是钢结构,采用大型B T Q l000塔机吊装作业。
主厂房从北向南纵向布置为l,2号机组,南北向分为1~12号轴,共88m。
东西向分为汽机房(A轴到B轴),跨度为33r f l,柱距8m、10跨,总长80m,横向布置2台135M W汽轮发电机组;除氧煤仓间(B轴到C轴),跨度为13m,柱距8m、11跨,总长88m,为现浇钢筋混凝土有梁板结构,其中20~36m是煤斗层,只有框架梁和连系梁、无现浇板结构。
主厂房布置剖面示意图见图l 所示。
图1主厂房布置剖面示意2除氧煤仓间落地式脚手架安全技术措施需搭设在承台上和原开挖的基坑底部,要求基坑底部有良好的排水设施,搭设区域的土方需平整好,并用打夯机夯实,回填土压实系数不得低于0.92,然后铺设道木,搭设脚手架。
2.2脚手架材料要求脚手架构件采用直径48m l T l、壁厚3.5m m的无缝钢管,材质为Q235。
扣件规格:内回转扣件,回转角度可以任意改变,用于连接立杆与十字支撑等;直角扣件用于立杆与大小横杆之间的连接;大小横杆扣件应连接在立杆上,扣件紧固螺丝应在大小横杆的上方;一字型扣件用于2根管杆对口接长,受拉横杆应在接长处加1根水平管,加4只扣件连接,此扣件不能用于剪刀撑和斜撑。
底座规格:由套管与底板焊接而成,套管采用直径30m m、壁厚3.5m m、长度150m m的钢管,底板尺寸为150m m ×150m m、厚8m m的钢板。
方便的一层主厂房满堂脚手架专项施工方案

方便的一层主厂房满堂脚手架专项施工方案项目概述主厂房满堂脚手架是建筑工程中常用的搭设物,它不仅可以提高施工的效率,还可以提供施工人员的安全保护。
本文档旨在为一层主厂房的满堂脚手架施工提供方便、准确的专项方案。
施工工艺及安全技术要求施工工艺1.在开始施工前,施工人员应先进行敲定满堂脚手架的搭设方案,并使用相应的材料进行搭设。
2.在进行搭设的过程中,要求按照从下往上的顺序进行,确保整个脚手架的安全性。
3.当搭设高度达到2米以上时,必须在脚手架的外部加装安全防护栏杆,以保证施工人员的安全。
4.施工工艺过程中,要求使用优质、可靠的建筑材料,避免出现安全事故。
安全技术要求1.为避免满堂脚手架的坍塌,每个铰接缁件都必须全部搭设完毕后,实行大拉大拽,检查铰接件的是否牢固,未牢固者,必须拆除进行重新搭设和连接。
2.在进行搭设的过程中,精心排列脚手架扣件和铰接件,保证连接牢固,切勿过度用力或使用过程破损的扣件和铰接件。
3.对于比较大的开槽或孔洞,须采取加强措施,及时加装加强杆,保证整个结构的稳定性和安全性。
设备工具要求在进行满堂脚手架搭设时,需要准备一定的工具和设备。
以下是具体的要求:1.基础工具:包括切割机、电钻、扳手、铁锤等。
2.传动机械:可安装合适的风力或电动风扇,使现场通风良好,保证施工人员的安全健康。
3.材料:铝合金脚手架、钢管脚手架、脚手板等。
施工进度安排本工程满堂脚手架预计搭设三天时间。
工期工作内容备注第一天脚手架基础筑建检查基础与立杆垂直度,调整基础第二天立杆搭设搭设立杆、水平杆及纵向杆第三天横向连接安装横向管,搭建脚手板,配线施工人员要求1.在进行施工前,施工人员必须经过相关培训,并获得相应的安全技术证书。
2.在施工过程中,施工人员必须严格遵守相关安全规定,切勿追求效率而忽视安全。
3.施工人员必须定期进行健康检查,确保身体健康状态良好。
完工验收标准满堂脚手架施工完成后,必须进行验收,以确保其安全稳定。
脚手架施工专项方案

脚手架施工专项方案目录1 工程概况2 编制依据3 施工计划4 施工工艺5 施工安全保证措施6、计算书一、工程概况1、桥梁上部构造本合同段所在区域沟谷众多,相对高差较大,桥梁较多,墩柱较高.主线大部分桥梁平面处于曲线半径400~4000m的曲线段,墩高30m以内.在桥型方案选择时,除受地形或被交路交角限制处采用大跨径结构外,一般大桥采用结构连续体系,中、小桥梁采用简支体系,桥面连续的原则。
本合同段桥梁无特殊要求时,桥梁上部结构均推荐采用经济的预制标准化、装配化程度高的中小跨径结构,注重墩高与跨径的协调,以降低工程造价、缩短建设工期。
经技术经济比较并结合其它已建项目的工程经验,一般按如下原则选择上部构造跨径:墩高20m以下时,优先选择20m跨径预应力混凝土T形梁;墩高40m以下时,优先选择30m跨径预应力混凝土T形梁;根据实际情况,桥梁上部构造主要采用L=16m空心板及L=20m、30m预应力混凝土T梁;当桥梁跨越已建成原半幅高速跨径受控时,采用40m预应力混凝土T梁。
为改善行车条件,使行车平稳舒适,混凝土T梁桥梁均采用先简支后结构连续体系。
2、桥梁下部构造本合同段地形相对高差较大,桥梁墩柱高度变化较大。
桥墩视上部构造型式及桥墩高度采用双柱式墩、Y型墩及空心薄壁墩型式。
对于30m跨径以下的桥梁,当桥墩高度在30m以下时,考虑到施工方便,一般采用双圆柱式墩, 桥墩高度超过30m时采用Y型墩及空心薄壁墩;所选桥墩的型式和结构尺寸以满足强度及稳定性要求为原则,墩身的水平力按集成刚度法计算.因本合同段桥梁纵、横地面线大部分处于较陡地段,为保证桥梁安全,陡坡段桥台基本深入挖方地段一定安全距离,以防止路基边坡坍塌对桥梁安全造成影响。
同时为避免桥台处的大量开挖,大部分挖方地段桥台采用桩柱埋置式台,其余地段桥台根据地质、填土高度等因素,分别采用桩柱埋置式台、肋板台、重力式台。
本合同段桥梁基础根据地质情况,本路段桥梁下部采用钻(挖)孔桩基础,桩径依据桩顶反力、地质情况和施工方案确定。
主厂房外脚手架施工方案

主厂房外脚手架施工方案一、前言在主厂房建设过程中,搭建脚手架是保障施工安全和高效进行的重要环节。
本方案旨在提供主厂房外脚手架施工的详细方案和步骤,确保施工过程安全可靠。
二、脚手架搭建准备工作1.确定搭建脚手架的位置和高度要求。
2.准备必要的脚手架材料,包括扣件、钢管等。
3.确保脚手架搭建人员具备相关工作经验和技能,具备相关安全防护措施。
三、脚手架施工步骤1. 安装脚手架基础•根据设计要求,在地面上搭建好脚手架的基础支撑。
•确保基础支撑稳固可靠,不易发生倾斜或移动。
2. 立柱搭建•将立柱按设计要求固定在基础支撑上,确保垂直度和水平度。
•使用扣件将立柱连接起来,形成脚手架的主体结构。
3. 横梁搭建•将横梁连接在两侧立柱上,使主厂房外脚手架的横向支撑更加稳固。
•确保横梁的连接牢固,不易松动或变形。
4. 台面搭建•根据设计要求,在横梁上铺设脚手架的工作台面,以便施工人员站立和操作。
•确保台面平整、牢固,不易发生变形或坍塌。
5. 安全检查和调整•在脚手架搭建完成后,对整个结构进行安全检查,确保各部分连接稳固、无破损。
•如有必要,进行调整和加固,确保施工人员的安全。
四、脚手架拆除1.施工完毕后,按照拆除步骤逐步拆除脚手架结构。
2.确保拆除过程中施工人员安全有序,避免脚手架部件坠落或损坏主厂房结构。
3.拆除完成后,对脚手架材料进行归类整理,妥善保管。
五、总结本文详细介绍了主厂房外脚手架施工方案,包括准备工作、施工步骤、安全检查和拆除等内容。
在实际施工过程中,施工人员应严格按照本方案要求进行操作,确保脚手架施工安全、高效完成。
▲脚手架专项施工方案

▲脚手架专项施工方案脚手架是建筑工地上常用的临时性支撑结构,用于支撑和固定施工人员和材料,保障施工安全。
脚手架施工是建筑施工中至关重要的一个环节,因此需要制定专项施工方案,确保施工过程中的安全和顺利进行。
下面将针对脚手架的专项施工方案进行详细介绍。
一、施工前准备工作1.确认脚手架的设计图纸和相关资料,检查确认无误后方可进行施工。
2.向相关部门提交脚手架施工申请,取得相应的施工许可。
3.确保施工现场周边区域的安全,清理杂物和障碍物,确保施工通道畅通。
4.选派专业技术人员进行现场勘察,确定脚手架的基础结构、支撑方式和搭设位置。
二、脚手架搭设1.在确定好的基础结构上安装脚手架的基础支撑,确保支撑牢固稳定。
2.安装立杆和横杆,保证各个立杆和横杆的连接牢固,杆件之间的间距均匀。
3.安装脚手架的横向和纵向水平支撑,确保支撑结构牢固、稳定。
4.按照设计要求安装脚手架的扶手和安全网,确保工人在高处作业时有安全保障。
三、脚手架使用1.在脚手架搭设完成后,需要进行静载试验,确保脚手架的承载能力符合设计要求。
2.禁止脚手架上的人员聚集和乱堆乱放材料,保持脚手架的整洁和通风。
3.定期检查脚手架的连接部位和支撑结构,发现问题及时整改,确保施工安全。
4.在使用过程中如需对脚手架进行拆改或增加部分结构,需经过相关部门的审核批准。
四、脚手架拆除1.在施工任务完成后,按照设计要求进行脚手架的拆除工作。
2.拆除过程中需要注意防护措施,避免材料掉落和人员受伤。
3.拆除后要对脚手架进行清理和整理,确保施工现场的整洁和安全。
4.完成拆除后,向相关部门报备,确认脚手架拆除工作已完成。
五、安全管理1.在脚手架施工过程中,严格执行安全操作规程,遵守相关安全制度和规定。
2.加强对施工人员的安全教育培训,提高工人的安全意识和应急处置能力。
3.定期开展安全检查和隐患排查,发现问题及时整改,确保施工现场的安全。
4.在脚手架使用过程中,严禁私自改动脚手架结构,确保脚手架的稳定性和承载能力。
