高速铁路轨道精调讲解

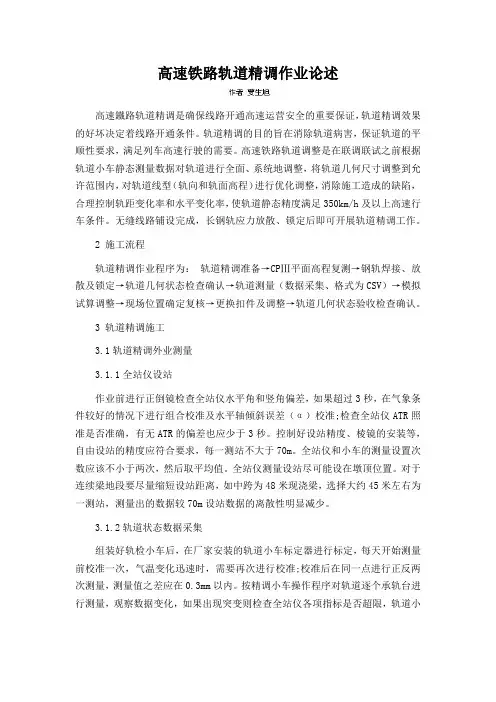

高速铁路轨道精调作业论述
高速铁路轨道精调作业论述高速鐵路轨道精调是确保线路开通高速运营安全的重要保证，轨道精调效果的好坏决定着线路开通条件。
轨道精调的目的旨在消除轨道病害，保证轨道的平顺性要求，满足列车高速行驶的需要。
高速铁路轨道调整是在联调联试之前根据轨道小车静态测量数据对轨道进行全面、系统地调整，将轨道几何尺寸调整到允许范围内，对轨道线型（轨向和轨面高程）进行优化调整，消除施工造成的缺陷，合理控制轨距变化率和水平变化率，使轨道静态精度满足350km/h及以上高速行车条件。
无缝线路铺设完成，长钢轨应力放散、锁定后即可开展轨道精调工作。
2 施工流程轨道精调作业程序为：轨道精调准备→CPⅢ平面高程复测→钢轨焊接、放散及锁定→轨道几何状态检查确认→轨道测量（数据采集、格式为CSV）→模拟试算调整→现场位置确定复核→更换扣件及调整→轨道几何状态验收检查确认。
3 轨道精调施工3.1轨道精调外业测量3.1.1全站仪设站作业前进行正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准;检查全站仪ATR照准是否准确，有无ATR的偏差也应少于3秒。
控制好设站精度、棱镜的安装等，自由设站的精度应符合要求，每一测站不大于70m。
全站仪和小车的测量设置次数应该不小于两次，然后取平均值。
全站仪测量设站尽可能设在墩顶位置。
对于连续梁地段要尽量缩短设站距离，如中跨为48米现浇梁，选择大约45米左右为一测站，测量出的数据较70m设站数据的离散性明显减少。
3.1.2轨道状态数据采集组装好轨检小车后，在厂家安装的轨道小车标定器进行标定，每天开始测量前校准一次，气温变化迅速时，需要再次进行校准;校准后在同一点进行正反两次测量，测量值之差应在0.3mm以内。
按精调小车操作程序对轨道逐个承轨台进行测量，观察数据变化，如果出现突变则检查全站仪各项指标是否超限，轨道小车是否异常，钢轨扣件是否拧紧，小车轮子是否沾染杂物，如果确实存在突变，则要记录清楚，以备后查。
高速铁路轨道精调
浅谈高速铁路轨道精调摘要: 无砟轨道对线路平顺性、稳定性要求很高，因此线路必须具备准确的几何线性参数，大大提高轨道精调作业精度及工作效率，实现轨道平顺性要求。
关键词：轨道精调静态调整轨检小车数据采集优化调整削峰填谷中图分类号： u238 文献标识码： a 文章编号：轨道几何状态是衡量轨道铺设精度的关键指标，在轨道应力放散及锁定后，应对轨道的几何状态进行精细调整，是轨道的几何状态满足设计及规范要求。
为确保轨道的高平顺性，满足高速行车安全性和舒适性的要求，需要对轨道进行精细调整。
轨道精调的目的是控制轨道平面和高程位置的高精度及很小的轨距和水平变化率，确保直线顺直、曲线圆顺、过渡顺畅，实现动车组的平稳和舒适度。
要实现上述目标，首先是要转变既有的轨道调整理念，通过轨道测量数据和纸上作业，形成调整方案，而不是固有的以弦线道尺为主要手段的局部调整手段。
其次是采用科学的分析调整方法，在波形平顺的前提下，削峰填谷，消除超限处所。
轨道精调目前分为静态调整和联调联试期间的动态调整，静态调整是在联调联试之前根据轨检小车静态测量数据对轨道进行全面、系统地调整，将轨道几何尺寸调整到允许范围内，对轨道线型（轨向和轨面高程）进行优化调整，合理控制轨距变化率和水平变化率，使轨道静态精度满足350km/h及以上高速行车条件。
轨道静态精调流程：准备工作→轨道状态测量→调整量计算→现场标示→轨道调整→轨道复检准备工作cpiii复测对cpiii控制点进行全面复测，对缺损点进行恢复，过程中加以保护。
静态调整很关键，是轨道精调的重心，所以我们一定要重视，静态调整主要分为数据采集和现场实调两步，数据采集就是利用绝对轨检小车采集每个承轨台的空间位置与其实际空间位置的差值，然后利用软件对数据进行处理和优化得出最佳调整方案,现场实调就是技术人员根据调整方案对号入座对扣件进行调整使其达到设计空间位置。
现场实调完以后还得进行复测然后在进行现场扣件调整，直至满足联调联试的条件。
高铁轨道精调课件
采用自动化检测设备对轨道进行全面、快速、准确的检测，为精 调提供可靠的数据支持。
机器人技术应用
利用机器人技术进行轨道精调作业，减轻人工劳动强度，提高作 业安全性和效率。
行业标准更新与提升
精调标准不断完善
随着高铁技术的不断发展，轨道精调标准也在不 断完善，对精调作业的要求越来越高。
标准化作业流程
的调整和完善。
04 高铁轨道精调注意事项
安全防护措施
01
02
03
04
严格遵守安全操作规程， 确保施工人员人身安全。
设立明显的安全警示标 志，划定安全作业区域。
配备齐全的安全防护设 施，如安全帽、安全带、 防护网等。
定期对施工人员进行安 全教育和培训，提高安 全意识。
质量控制标准
01
02
03
04
调整策略及实施步骤
调整策略
根据测量结果和误差分析，制定 针对性的轨道调整策略，包括调 整量、调整方式和调整顺序等。
实施步骤
按照调整策略，采用专业的调整 工具和设备，对轨道进行精细调 整，确保轨道几何尺寸和平顺性
满足设计要求。
复查验收
在轨道精调完成后，进行复查验 收，检查轨道几何尺寸和平顺性 是否达到设计要求，并进行必要
合理安排施工时间和进度，降低噪音、 振动等对周边居民的影响。
加强施工现场环境管理，保持现场整 洁卫生。
05 高铁轨道精调案例分析
案例一：某高铁线路轨道精调实践
线路概况
介绍某高铁线路的基本情况， 包括线路长度、设计速度、轨
道类型等。
精调方案
详细介绍针对该线路问题制定 的轨道精调方案，包括测量方 案、调整方法、作业流程等。
高速铁路无砟轨道精调技术讲座
（2）轨距调整
基准股轨向调整到位后，调整另一股钢轨。
2.先高低，后水平
（1）高低调整：应先选定一股钢轨为基准股（曲线地段选
择下股，直线地段选择与前方曲线下股同侧钢轨，对基准股钢轨 高低进行精确调整
（4）水平调整
根据基准股钢轨，调整另一股钢轨高低，调 整水平时同时要兼顾非基准股的高低。
（二）《轨道质量分析适算表》
五、轨道精调作业分类
轨道精调 六、轨道精调技术 （一）轨道精调作业程序及要领 （二）轨道质量分析适算表 （三）轨道WJ-7型扣件精调技术 七、总结
3
培训对象： （1）高铁精测精调人员适应性培训 （2）高铁线路维修岗位人员任职资格培训 课时安排：1课时 课程重点：轨道精调作业程序及要领、WJ-7型扣件 精调技术 课程难点：WJ-7型扣件精调技术
端2根轨枕头。
8.更换轨距块、调高垫。用专用压机抬起钢轨（钢轨起到把 旧垫板取出即可，不可把钢轨抬得太高，以免钢轨变形）撤出原 有轨垫，换上摆放好的调整轨垫。
9.螺栓涂油，扣件复紧。
10.质量回检：作业精度是否达标，扭力必须达到要求标准， 弹跳中部与绝缘块间的间隙不得大于0.5mm。
≤0.5mm
综上所述，工务部门在高速铁
路上进行的“轨道精测精调”实质 为针对钢轨的“精测精调”。
六、轨道精调技术
（一）轨道精调作业原则
先轨向，后轨距；先高低，后水平
1.先轨向，后轨距
（1）轨向调整：应先选定
一股钢轨作为基准股（曲线地
段选择上股，直线地段选择与 前方曲线上股同侧钢轨），对
基准股钢轨方向先进行精确调
轨道精测数据
轨道质量分析适算表通过轨道几何测量仪（安博 格）软件，自动生成Excel适算表。

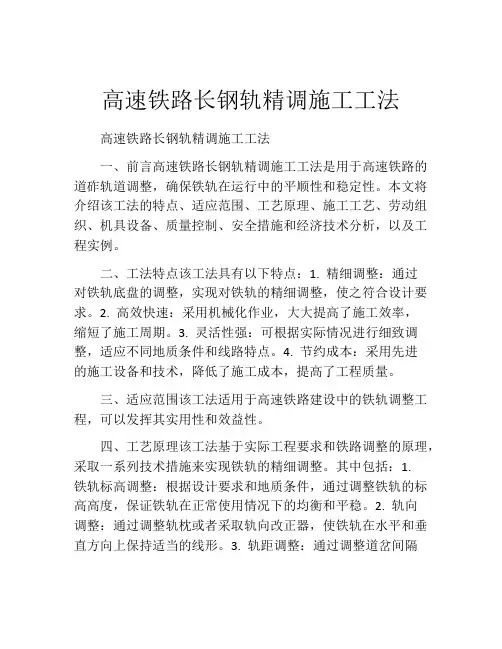

高速铁路长钢轨精调施工工法
高速铁路长钢轨精调施工工法高速铁路长钢轨精调施工工法一、前言高速铁路长钢轨精调施工工法是用于高速铁路的道砟轨道调整，确保铁轨在运行中的平顺性和稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，以及工程实例。
二、工法特点该工法具有以下特点：1. 精细调整：通过对铁轨底盘的调整，实现对铁轨的精细调整，使之符合设计要求。
2. 高效快速：采用机械化作业，大大提高了施工效率，缩短了施工周期。
3. 灵活性强：可根据实际情况进行细致调整，适应不同地质条件和线路特点。
4. 节约成本：采用先进的施工设备和技术，降低了施工成本，提高了工程质量。
三、适应范围该工法适用于高速铁路建设中的铁轨调整工程，可以发挥其实用性和效益性。
四、工艺原理该工法基于实际工程要求和铁路调整的原理，采取一系列技术措施来实现铁轨的精细调整。
其中包括：1.铁轨标高调整：根据设计要求和地质条件，通过调整铁轨的标高高度，保证铁轨在正常使用情况下的均衡和平稳。
2. 轨向调整：通过调整轨枕或者采取轨向改正器，使铁轨在水平和垂直方向上保持适当的线形。
3. 轨距调整：通过调整道岔间隔和道岔角度，使铁轨间的距离符合设计要求，确保列车行驶的平稳和安全。
五、施工工艺1. 施工准备：进行工地勘察和设计，在施工前对施工道路进行平整和修整，准备所需的机具设备和材料。
2. 铺砟层处理：对铺设砟石层的轨道进行整平处理，确保道砟层的平整度。
3. 铁轨安装：安装铁轨，按照设计要求进行标高、轨向和轨距的调整，同时进行检查和调整，确保安装准确。
4. 铺设道砟：将砟石料覆盖在铁轨上，用振动板进行压实和整平，形成稳定的道砟轨道。
5. 精调施工：利用精调车进行铁轨的微调和修整，密切关注轨道的平顺性和稳定性。
6. 质量检验：对施工过程中的质量进行检查和监控，确保施工质量符合设计要求。
六、劳动组织在施工中，需要配备合适的劳动力和技术人员，根据施工工艺的要求进行分工协作，确保施工顺利进行。
高速铁路轨道精调
四、我国高速铁路扣件类型
WJ-7型扣件——无挡肩/轨道板 WJ-8型扣件——有挡肩/轨道板 SFC型扣件 ——无挡肩/轨道板 300型扣件 ——有挡肩/轨道板 Ⅴ型扣件——有挡肩/轨枕
② 导曲线下股高于上股的限值：18号及以上道岔作业验收为0mm，经常 保养为2 mm，临时补修为3 mm。
③轨距偏差不含构造轨距加宽量。
长弦测量作业验收容许偏差管理值
项目 高低 方向
基线长（m） 300 30 300 30
测点间距（m）
容许偏差（mm）
150
≤10
5
≤2
150
≤10
5
≤2
注：当弦长为30m时，相距5m的任意两测点实际矢度差与设计矢度差的 偏差不得大于2mm；当弦长为300m时，相距150m的任意两测点实际矢 度差与设计矢度差的偏差不得大于10mm。
2.相对几何参数是指轨距、水平（超高）及其偏差和变化率，轨向 和高低偏差。偏差越小，轨道越平顺。
相对几何参数控制除了轨距、水平、高低、轨向、三角坑等轨道几 何尺寸外，还包括变化率、线型和长短波不平顺等是轨道状态表述的基 本元素，也是轨道状态控制的关键元素。
二、轨道不平顺
1.轨道不平顺的分类
①五大不平顺：扭曲、高低、水平、轨距、方向。 ②复合不平顺：在轨道同一位置，垂向和横向不平顺共存形成的双 向不平顺。 ③曲线头尾：曲线圆缓点区、缓直点区、超高、正矢、轨距顺坡起 点、终点不一致或不匹配形成的几何偏差。 ④周期性不平顺：多波连续，基频波的波长相同，幅值具有随机性。 尤其是方向连续三波以上不平顺，对晃车和舒适性影响很大。
高铁无砟轨道精调精测(深度讲解)
藤蔓课堂
45
动态调整与静态调整区别
动态调整 运用于双块式、道岔等轨道的调整。调整 后，浇筑混凝土。 静态调整 运用于板式或双块式无砟轨道长轨精调。 铺设长轨后采集轨枕数据，内业计算调整 量。
藤蔓课堂
46
工具轨法动态精调
高低螺旋
轨向拉杆
藤蔓课堂
47
轨排法动态精调
藤蔓课堂
48
动态精调-施工模式
作业流程-软件输入超高
藤蔓课堂
43
作业流程 -作业方法
1 、全站仪设站精度控制 2、 搬站后重复测量点精度控制 3 、人员配置及作业效率
轨道1 轨道2
Ⅲ控制点
后方交会点
轨检小车棱镜点
藤蔓课堂
44
保证测量数据的准确
每天现场检核全站仪，正倒镜测量100米的点都 要在3秒，高程在1毫米之内，如果不符合要求进 行全站仪校准。
1 、CPⅢ坐标成果表 2 、线路设计平曲线参数(左右线) 3 、线路设计竖曲线参数(左右线；轨面高程) 4 、线路设计超高参数(左右线)
藤蔓课堂
38
作业流程-设计平曲线
藤蔓课堂
39
作业流程-软件输入平曲线
藤蔓课堂
40
作业流程-设计竖曲线
藤蔓课堂
41
作业流程-软件输入竖曲线
藤蔓课堂
42
藤蔓课堂
11
调整软件导向轨的值
藤蔓课堂
12
导向轨的作用
轨道参考轨： • 曲线段：高程参考轨为低轨，平面参考
轨为高轨 • 直线段：与大里程方向曲线参考轨保持
一致
藤蔓课堂
13
各种线型的导向轨图
藤蔓课堂
14
三、小车正负方向定义
高铁轨道精调课件学习资料
一、概述
1.4 影响轨道平顺性因素： （3）轨道施工的影响
轨道板铺设精度；
钢轨放散锁定焊接质量。
（4）轨道结构部件精度的影响 轨道板轨枕大钳口，小钳口制造误差。钢轨制
造误差，扣件误差，各种误差组合反应到钢轨平顺 性指标超限。
如II型轨道板大钳口，小钳口打磨允许误差分别 为1mm，0.3mm。而钢轨轨底宽允许误差为1mm， 扣件挡块允许误差为+0.5mm。
10
中铁十七局集团有限公司
一、概述
（5）扭曲（三角坑） 扭曲反映轨顶的平面性，即一定长度水平的变
化值。（包含缓和曲线上由于超高顺坡所造成的扭 曲量）
11
中铁十七局集团有限公司
一、概述
1.3 轨道平顺性指标的基本概念 1.3.2动态指标
（1）轨距、水平、扭曲（三角坑）与测 量方法不同但其所代表的物理意义与静态 指标相当。
20
中铁十七局集团有限公司
二、轨道精调准备 2.1组织机构
21
中铁十七局集团有限公司
二、轨道精调准备
2.2工序转换前的验收 为保证轨道精调有序的，高质量的进行，避免
没必要的返工，各工序衔接处必须建立交接验收制 度，并严格执行。 2.2.1道床基础状态检查
（1）轨道板复测，预调整。
12
中铁十七局集团有限公司
一、概述
（2）高低：指钢轨顶面纵向起伏变化。惯性基准 原理测量，得到高低变化的空间曲线，再计算出 不同波长的弦测值。
（3）轨向：
动检高低示意图
13
动检轨向示意图
中铁十七局集团有限公司
一、概述
（4）轨道质量指数（TQI） 轨道质量指数（TQI）为：200 m 单元区段内高低
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
I. 概 念 II. 标 准 III.静态、动态精调方法 IV. 需要注意的几个问题
Ⅰ. 概 念
1、轨道精度 可分为绝对精度和相对精度。 绝对精度：是指轨道的绝对空间坐标，即实测
坐标与设计坐标值的偏差。偏差越小，精度越高。 相对精度：是指轨道各测点坐标的相对偏差。
偏差越小，轨道越平顺。
Ⅰ. 概 念
2、轨道精调 轨道精调不仅是技术问题，也是经济问题。 轨道精调质量对动车的运行品质具有重要影响，
甚至影响安全。 轨道精调工作应引起高度重视。
Ⅱ. 标 准
1、Ⅰ型板施工标准
钢筋砼底座施工标准
项 目 允许偏差(mm)
顶面高程
0/-5
宽度
±5
中线位置
3
平整度
10/3
凸型挡台施工标准
项 目 允许偏差(mm)
1mm/3m 1 5 1 1 5 0.5
0.5mm/2.5m
Ⅱ. 标 准
7、轨道动态验收标准
速度等级
200 ～250km/h
300 ～ 350km/h
标准等级
验收I 验收II III
IV
验收I
验收 II
III
IV
高低(mm)
4
42m波长
轨向(mm)
4
5
11
14
3
5
10
11
5
8
10
3
5、轨道静态几何尺寸允许偏差
项目 轨距（mm）
水平(mm) 轨距变化率
扭曲（三角坑）
高低(mm)
弦长10m 弦长30m
弦长300m
轨向(mm)
弦长10m 弦长30m 弦长300m
允许偏差 ±1 1
1/1500 2mm/3m
2/10m 2/15m
10/150m
2/10m 2/5m 10/150m
Ⅱ. 标 准
3
4
7
8
轨距变化率(基长2.5m) （‰）
0.8
1.0
/
/
0.8 1.0
/
/
Ⅱ. 标 准
8、轨道静态中线、高程允许偏差
1）在满足轨道平顺度要求的情况下，轨面高程允许 偏差为＋4/-6mm，靠近站台地段为+4/0mm。 2）轨道中线与设计中线允许偏差为10mm；线间距 允许偏差为+10/0mm。
Ⅲ. 静态、动态精调方法
Ⅰ. 概 念
1、轨道精度 绝对精度控制应包括中线、高程、曲线长度
（包括圆曲线、缓和曲线、竖曲线）控制等。 相对精度控制除轨道几何尺寸外，还应包括
线形，轨向、高低（长、短波）偏差，变化率等。
Ⅰ. 概 念
1、轨道精度 轨距、水平、高低、轨向、三角坑、变化率是
轨道状态表述的基本元素，也是轨道状态控制的 关键元素。
1、轨道静态精调的时机
1）轨道精调应在长钢轨铺设、应力放散、锁定形成 无缝线路，焊接接头打磨后开始。 2）道岔精调应在直、侧股与正线、到发线焊联、接 头打磨后进行。
Ⅲ. 静态、动态精调方法
2、轨道动态精调的时机
轨道动态精调是在联调联试期间，根据轨道动态检测、 人工添乘情况对轨道个别晃车处所进行几何尺寸调整，以 进一步提高动车的安全性、平稳性和舒适性。
顶面高程
2
中线位置
±2
中心间距
0/2
Ⅱ. 标 准
1、Ⅰ型板施工标准
序号 1 2 3 4 5
Ⅰ型板铺设标准
项目
中线位置 支撑点处承轨面高程 与两端凸型挡台间隙之差 相邻轨道板横向偏差 相邻轨道板高程偏差
允许偏差(mm) 2 ±1 ±5 ±2 ±2
Ⅱ. 标 准
2、Ⅱ型板施工标准
序号 1 2 3
砼底座施工标准
Ⅰ. 概 念
2、轨道精调 轨道精调是根据轨道测量数据对轨道进行的精
确调整，使轨道精度达到规范标准，满足动车平 稳、舒适运行要求。
Ⅰ. 概 念
2、轨道精调 对轨道而言，轨道精调贯穿于轨道施工的全
过程。无砟轨道从底座、有砟轨道从道砟摊铺施 工开始，直至钢轨铺设完成，施工精度决定着钢 轨精调的工作量及所需时间。
项目 轨距（mm） 轨距变化率
水平(mm) 三角坑（水平变化率）
高低(mm)
5m/30m 150m/300m
10m弦线
轨向(mm) 正矢（mm）
5m/30m 150m/300m
10m弦线 20m弦线
6、沪杭线作业标准
验收标准 ±1
1/1500 1
2mm/3m 2 10 2 2 10 2
作业标准 -1~0 1/3000 1
项目 顶面高程 宽度
允许偏差(mm) ±5
0/+15
中线位置
10
Ⅱ. 标 准
2、Ⅱ型板施工标准
序号 1 2 3 4
Ⅱ型板铺设标准
项目
中线位置 承轨面高程 相邻轨道板横向偏差 相邻轨道板高程偏差
允许偏差(mm) 0.5
±0.5 ±0.3 ±0.3
Ⅱ. 标 准
3、双块式施工标准
序号 1 2 3
砼底座施工标准
动态精调是对轨道状态和精度进一步完善、提高的过 程，使轨道动、静态精度全面达到高速行车条件。
Ⅲ. 静态、动态精调方法
3、轨道精调前应做的工作
1）人员培训。参加轨道精调的有关人员应掌握相关技 术标准、轨道测量技术、轨道调整方法等。
2）轨道精调仪器、量具的准备。包括：测量仪器（测 量小车、棱镜）、道尺、30m弦线、塞尺、电动扭矩扳手 等。
3）仪器的校核。
Ⅲ. 静态、动态精调方法
3、轨道精调前应做的工作
4）CPⅢ测量网的复合。 5）线路设计平纵断面资料核对。重点复核轨面高程、 中线、坡度、竖曲线、平面曲线、超高等关键参数。 6）调整扣件的准备。 7）扣件系统安装情况的检查。包括：安装的正确性、 扭矩是否达到标准。
Ⅲ. 静态、动态精调方法
项目
中线位置 第一、最后一根岔枕里程 相邻轨枕位置 相邻轨枕高差 岔内岔枕高程
允许偏差(mm) 2 ±2
2（10） 1 （2） 2（5）
Ⅱ. 标 准
4、无砟道岔施工标准
序号 1 2 3 4
道岔铺设标准
项目
轨距 水平 方向、高低 密贴
允许偏差(mm) 0/-1 1 2/30m
0.5mm
Ⅱ. 标 准
5
70m波长
轨向(mm)
5
6
15
/
/
/
/
/
6
12
/
/
/
/
/
高低(mm)
/
120m波长
轨向(mm)
/
/
/
/
5
6
12
15
/
/
/
5
6
10
12
大轨距(mm)
/
+4
+8
+12
+3
+4
+7
+8
小轨距(mm)
-2
-3
-6
-8
-2
-3
-5
-6
水平(mm)
4
5
10
13
3
5
7
8
三角坑(mm) (基长2.5m)
/
4
8
10
项目 顶面高程 宽度
允许偏差(mm) +5 /-15 0/+15
中线位置
10
Ⅱ. 标 准
3、双块式施工标准
序号 1 2 3 4
轨排调整标准
项目
中线位置
轨面高程
一般地段 靠近站台
线间距
允许偏差(mm) 2 ±2
0/+2 0/+5
Ⅱ. 标 准
4、无砟道岔（枕）施工标准
序号 1 2 3 4 5
轨枕铺设标准
