zkc-127型司控道岔装置安装安全技术措施编号：yb-cs-2013-09贵州发耳煤业有限公司安全技术措施措施名称： zkc-127型司控道岔装置安装安全技术措施编制人：区长：施工单位：运搬工区编制日期: 2013年5月7日执行日期： 2013年5月8日会审人员签字技术科：年月日调度室：年月日机电科：年月日安监科：年月日副总工程师：年月日总工程师：年月日会审意见zkc-127型司控道岔装置安装安全技术措施一、工程概况根据公司领导安排，我工区要对1#副斜井、轨道石门、轨道大巷主要线路上的道岔安装zkc-127型司控道岔装置，共需安装20套。
为保证zkc-127型司控道岔装置安装工作的安全、顺利进行，特编制本安全技术措施，所有参与施工人员必须严格学习贯彻执行。
二、施工方法及具体要求1、准备工作：在地面加工显示器固定架，在执行器上加焊道钉固定板，加工风管变接头，执行器及空气过滤器保护罩；准备好施工用的材料、工具并运输至施工地点。
2、拆除原岔位指示器、扳道器，调整道岔开程。
3、将主控箱、空气过滤器用射钉枪固定于巷道墙壁距离底板1.4m，通过调试将执行器用道钉固定在道木上。
4、将显示器安装在固定架内并固定在道岔正上方、巷道正中间距离轨道面3.8m位置。
5、接通气源：从压风主管路上接气源到空气过滤器，空气过滤器出气口接风管至主控箱。
6、接通电源：从巷道照明灯上接127v电源至主控箱，再将主控箱与执行器之间的电源线接通。
7、电缆、管线吊挂整齐，将路面上的管路、电缆穿3寸镀锌管放置在水泥地板上挖好的安装槽内，并用混凝土将安装槽浇筑、抹平。
8、执行器、空气过滤器用加工好的保护罩保护，并将保护罩牢固的固定，刷天蓝色油漆。
9、设置道岔编号：从1#副斜井井底车场第一组道岔开始依次编号为1-12，第13组道岔至第19组依次编号为：1-7,1#副斜井井口道岔编号为：12。
10、调试：检查风管有无漏气现象，显示器必须显示正确，使用遥控器、主控箱手动操作司控道岔装置检查执行器动作是否灵敏、可靠，道岔岔尖是否密贴，显示器显示是否正常。
2024年电动司控道岔装置技术协议
2024年电动司控道岔装置技术协议1. 引言本技术协议旨在规定2024年电动司控道岔装置的技术要求、测试标准、质量控制措施，以确保其安全、可靠、高效运行。
本协议适用于所有安装并投入使用的电动司控道岔装置。
2. 技术要求2.1 设备规格2.1.1 道岔类型：本协议适用于单动和双动道岔。
2.1.2 额定电压：道岔电机应适配于设备所处的电网电压，并具备正常运行所需的稳定电源。
2.1.3 工作环境：道岔装置应能在恶劣的气候条件（如高温、低温、高湿度等）下正常运行，并具备防尘、防水、防腐蚀的能力。
2.2 设备性能2.2.1 运行可靠性：道岔装置应能在各种工况下正常运行，并具有自动故障检测和排除功能。
2.2.2 动作速度：道岔转换应能在规定的时间内完成，动作速度应快于传统手动方式。
2.2.3 轨辙对中精度：道岔转换后，轨辙应能准确对中，确保列车行驶的平稳性，轮轨磨损的减少。
2.3 通信和控制2.3.1 信号传输方式：道岔装置应采用可靠的有线或无线通信方式，与列控系统进行数据交互。
2.3.2 控制方式：道岔装置应具有自动、手动和远程控制的功能，以适应不同的操作要求。
2.3.3 远程监控：道岔装置应具备远程监控的能力，能够实时传输设备运行状态数据以及故障信息。
3. 测试标准3.1 安全性测试：对道岔装置进行安全性能测试，包括但不限于过载保护、漏电保护、电气绝缘等。
测试结果应满足相关国家标准和行业要求。
3.2 运行性能测试：对道岔装置进行各项运行性能测试，包括动作速度、动作准确性、轨辙对中精度等。
测试结果应满足协议规定的技术要求。
3.3 通信测试：测试道岔装置与列控系统之间的通信可靠性，包括数据传输速度、通信信号稳定性等。
3.4 故障排除测试：测试道岔装置的故障检测和排除功能是否正常，能够准确检测和定位故障，并能够进行相应的故障排除。
4. 质量控制措施4.1 设备生产过程：生产厂家应按照国家相关的质量标准和行业要求进行生产，在不同生产阶段设置质量控制点，对设备进行严格把控。
气动型司控道岔装置ZKC-127说明书
ZKC-127（Q）型司控道岔装置使用说明书注：本说明书为随机发送的附件，务必请使用后妥善保管，以备今后对产品进行检修和维护使用，由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。
泰安科创矿山设备有限公司电话：0538-******* 3698088目录1. 产品概述 (2)2. 适用范围和工作条件 (2)3. 产品规格型号 (2)4. 组成结构及外观尺寸 (3)5. 主要技术参数 (3)6. 工作原理图 (3)7. 安装与调试 (4)8. 操作注意事项 (5)9. 保养、维修 (5)10. 常见故障的分析与解决方案 (5)11. 包装、运输、贮存 (6)12. 开箱及检查 (6)13. 质量承诺 (6)14. 售后服务承诺 (6)司控道岔装置使用说明书1、产品概述ZKC系列司控道岔为我公司独家技术产品，作为当今普通电动司控道岔的替代产品，在司控道岔领域处于技术领先优势。
根据电压，分为ZKC-127型，ZKC-220型、ZKC-250型和ZKC-550型四类产品，以满足不同电压的煤矿企业的需求。
本产品安装于铁路道岔处，既可利用铁路旁固定按钮操作，又可在矿车行驶过程中，司机利用遥控操作，司机在电机车上远距离（1000米范围）按动按钮，矿车就可实现自行变道，同时配合醒目的方向指示器，做到了变道的万无一失。
本产品消除了有的矿山利用人工搬道岔所带来的不便，做到了省时省力。
相对于一般的电动司控道岔，又具有不怕水、不怕泥，合岔严实的优点。
同时本产品独有的不怕轧岔的优点，避免了因工人在行车过程中的操作失误而造成损坏。
自推向市场以来，受到了广大用户的热烈欢迎和好评。
本产品型号为ZKC-127(Q)型，其符号意义如下：Z K C - 127 (Q)气动控制电压道岔控制装置产品制造及出厂验收执行标准为Q/CS001-2006《ZKC-127型司控道岔装置》。
使用本产品对环境无污染和不良影响。
2、适用范围和工作条件a) 温度：0℃ —50℃b）平均相对湿度：无限制c) 无腐蚀性介质d）稳定的气源3、产品规格型号本产品为防爆产品，工作电压为：交流电压127V/220V4、组成结构及外观尺寸本产品主要由控制箱、遥控器、空气过滤组合、执行器、显示器五部分组成。
ZB127矿用广播装置
ZB127矿用广播装置安全标志证号：MAB100029广播装置的组成ZB127矿用广播装置（以下简称广播装置），主要由地面调度室的HXGB-ZK型广播系统主控站和井下的KXH-12矿用本安型自动音乐播放器、KXY127矿用隔爆兼本安型音箱、KDW-1/127矿用隔爆兼本安稳压电源箱及矿用本安型语言信号控制箱等组成。
广播装置的使用环境◆相对湿度≤90%（+25℃时）。
◆工作温度－5℃～＋40℃。
◆无淋水及无破坏绝缘的腐蚀性气体的场所。
◆井下有瓦斯煤尘爆炸性混合物的环境中。
HXGB-ZK广播系统主控站功能说明Array 1）有以太网接口，支持自动获取IP地址，超强跨网段能力；2）中文液晶屏显示，10个数字按钮，4个功能按钮；3）话筒直接输入，内置10W扬声器，语音清晰；4）采用军工级高速处理芯片，启动时间≤1s；5）系统授权后可实现点对点、点对线、点对区的对讲及广播；6）有一键实现全区广播功能，即“一键呼”；7）工作电压：AC220V。
KXH-12矿用本安型自动播放器KXY127矿用隔爆兼本安型音箱功能说明：1）模拟音频输入，内置2个30W同轴喇叭；2）有音频检测及自动电源管理功能；3）音频有效接收距离≥3Km；4）音响响度≥95dB；5）标称工作电压：AC127V，后备电源：≥2h。
KXHZ-5/12矿用本安型语言信号控制箱功能说明1）标称工作电压：AC127V，后备电源：≥2h。
2）模拟音频输入，内置10W扬声器；3）有音频检测及自动电源管理功能；4）音频有效接收距离≥3Km；5）音响响度≥95dB；6）标称工作电压：DC12V；7）在广播系统作报警点用。
KDW-2/5-1/12矿用隔爆兼本安型电源箱功能说明1）输出： DC 2A/5V、1A/12V；2）后备电源：≥ 2h；3）标称输入电压：AC127V。
数字网络广播系统系统主要由地面设备、以太网络及井下广播装置组成：■地面设备：工控PC机、交换机、广播主控站、前置放大器、网络电话主机、功放设备及地面音柱等。
ZKC127Q(B)装置说明书
转辄机动作反应时间长
传感器位置不对
调整传感器位置
7外形尺寸及重量
遥 控 器：85mm×35mm×15mm0.1kg
控 制 器：590mm×360mm×137mm22kg
岔位显示器：480mm×280mm×11Omm6kg
8注意事项
1)确保连线与端子螺丝上紧，无松动。
2)导线引上或引出设备中应首先确定有无密封胶圈及平垫，然后把喇叭嘴上压片上紧。
4.遥控器灵敏可靠，携带方便。
5.挤岔及不到位复位功能。
6.具有手动功能。
1.2主要用途和使用范围
ZKC127Q(B)矿用气动司控道岔装置（以下简称：道岔装置），该装置主要用于矿山铁轨运输上，以取代“人工扳道器”。该装置具有结构简单，工作可靠，抗干扰性强，维修方便，故障率低及互换性好等特点，并且有效改善工作条件，提高运输效率，同时也为运输自动化打下了良好的基础.
d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所。
2道岔装置的组成及连接
2.1 道岔装置的组成见附录
2.2 道岔装置的连接示意图
3工作原理
道岔装置以控制器为核心,控制器接收到遥控器指令后，发出扳道指令,控制器内电磁阀动作，同时推动转辙机到达要求位置。位置传感器将信号反馈给控制器，控制器确认无误后由岔位显示器显显示器绿色箭头亮表明道岔处于岔道位置；显示器红色圆环灯亮并报警，表明道岔不到位。
ZKC127Q(B)矿用气动司控道岔装置
使 用 说 明 书
执行标准：GB 3836-2000和Q/HB-001-2010
北票科吉恒达机电有限公司
2010年5月30日
ZKC127Q（B）矿用气动司控道岔装置说明书
1概述
铁路道岔转辙设备概述讲义

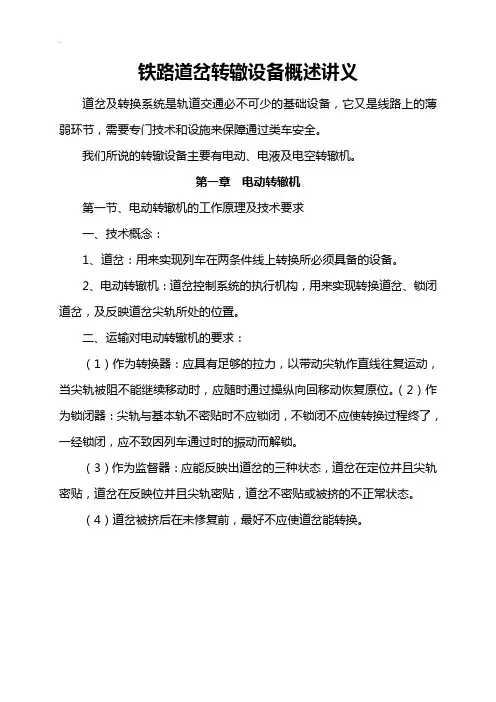

铁路道岔转辙设备概述讲义道岔及转换系统是轨道交通必不可少的基础设备，它又是线路上的薄弱环节，需要专门技术和设施来保障通过类车安全。
