实习报告揭示传统双筒望远镜装配工艺流程（很详细很有帮助）2010-12-12 15:58|发布者: 小冯|查看: 1089|评论: 0摘要: 7倍定倍Φ50物镜的望远镜装配工艺前言性质望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。
所 ...7倍定倍Φ50物镜的望远镜装配工艺前言性质望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。
所以，望远镜是天文和地面观测中不可缺少的工具。
它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。
根据望远镜原理一般分为三种。
一种通过收集电磁波来观察遥远物体的仪器。
在日常生活中，望远镜主要指光学望远镜。
但是在现代天文学中，天文望远镜包括了射电望远镜，红外望远镜，Ｘ射线和伽吗射线望远镜。
近年来天文望远镜的概念又进一步地延伸到了引力波，宇宙射线和暗物质的领域。
在日常生活中，光学望远镜通常是呈筒状的一种光学仪器，它通过透镜的折射，或者通过凹反射镜的反射使光线聚焦直接成像，或者再经过一个放大目镜进行观察。
日常生活中的光学望远镜又称“千里镜”。
它主要包括业余天文望远镜，观剧望远镜和军用双筒望远镜。
常用的双筒望远镜还为减小体积和翻转倒像的目的，需要增加棱镜系统，棱镜系统按形式不同可分为别汉棱镜系统和保罗棱镜系统，两种系统的原理及应用是相似的。
个人使用的小型手持式望远镜不宜使用过大放大倍率，一般以3～12倍为宜，倍数过大时，成像清晰度就会变差，同时抖动严重，超过12倍的望远镜一般使用三角架等方式加以固定。
来源 17世纪初，荷兰小镇的一家眼镜店的主人利伯希，为检查磨制出来的透镜质量，把一块凸透镜和一块凹镜排成一条线，通过透镜看过去，发现远处的教堂塔尖好像变大拉近了，于是在无意中发现了望远镜的秘密。
实验用望远镜装配过程 塑料
安装小螺母
清洁；将小螺母涂少许润滑油后，装在中轴手轮上，用专用工具拧紧（注意：不要太紧）。上下移动中轴手轮，要求无上下窜动；转动中轴手轮，要求转动灵活。
5
安装中轴螺杆
清洁；将中轴螺杆螺旋面涂少许润滑油，装入中轴手轮的内螺纹孔内，旋转配合到底。（注意：不要太紧）。
6
安装棱镜
清洁；将棱镜装入镜身内，小切面位于凸台侧；盖上棱镜盖片，用专用工具将棱镜压片装好。
14
安装左目镜框
清洁；将左目镜筒的螺纹外表面涂少许润滑油，将左目镜筒的小端面向上，从左目镜框的大端面装入，旋转目镜筒至其大端面与目镜框端面齐平即可；将目镜框的外螺纹面涂少许润滑油，装入左镜身，拧紧。
15
双像调校
将棱镜调整钉装入镜身，用综合检测仪调校双像。调好后，在螺钉孔内点少许502胶。
安装外饰
10
安装物镜
清洁；将物镜的凸面向外装入物镜框内，不得歪斜；将物镜压圈螺纹配合面涂少许润滑油后，装入物镜框，将物镜压紧。
11
安装右目镜筒
清洁（塑料镜片，不得用酒精混合液清洗）；将目镜片凸面向上，从右目镜筒（外柱面带孔）的螺纹孔端装入，要求放平；将目镜隔圈放入右目镜筒内；将另一片目镜凸面向下，放入右目镜筒内，要求放平；将目镜压圈的螺纹面涂少许润滑油，用专用工具旋入右目镜筒内，将目镜片压紧，使目镜片不得有晃动。
清洁；将右目镜筒的外表面涂少许润滑油，将右目镜筒的小端面向上，从右目镜框（带槽）的小端面装入；将导钉外表面涂少许润滑油，装在右目镜筒的侧螺纹孔内；将视度手轮内表面涂少许润滑油，内槽对准导钉，装在目镜框上；旋转视度手轮，要求转动灵活，且目镜筒移动灵活；将卡圈卡在目镜框的外槽中，要求卡圈不得脱落；将目镜框螺纹面涂少许润滑油，装入右镜身，拧紧。

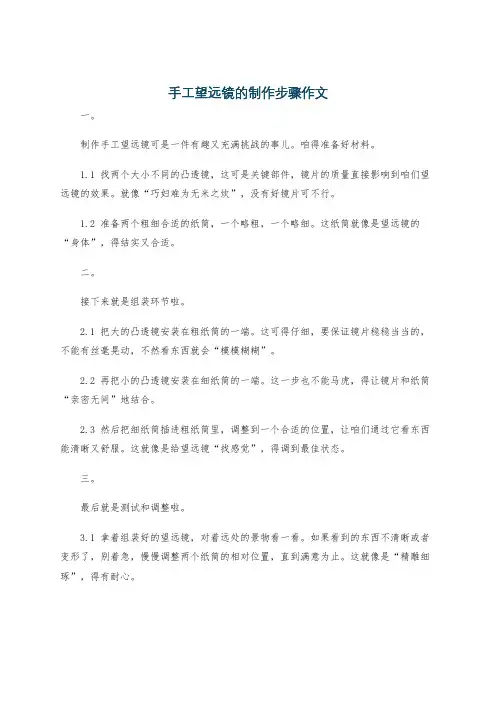

手工望远镜的制作步骤作文
手工望远镜的制作步骤作文
一。
制作手工望远镜可是一件有趣又充满挑战的事儿。
咱得准备好材料。
1.1 找两个大小不同的凸透镜，这可是关键部件，镜片的质量直接影响到咱们望远镜的效果。
就像“巧妇难为无米之炊”，没有好镜片可不行。
1.2 准备两个粗细合适的纸筒，一个略粗，一个略细。
这纸筒就像是望远镜的“身体”，得结实又合适。
二。
接下来就是组装环节啦。
2.1 把大的凸透镜安装在粗纸筒的一端。
这可得仔细，要保证镜片稳稳当当的，不能有丝毫晃动，不然看东西就会“模模糊糊”。
2.2 再把小的凸透镜安装在细纸筒的一端。
这一步也不能马虎，得让镜片和纸筒“亲密无间”地结合。
2.3 然后把细纸筒插进粗纸筒里，调整到一个合适的位置，让咱们通过它看东西能清晰又舒服。
这就像是给望远镜“找感觉”，得调到最佳状态。
三。
最后就是测试和调整啦。
3.1 拿着组装好的望远镜，对着远处的景物看一看。
如果看到的东西不清晰或者变形了，别着急，慢慢调整两个纸筒的相对位置，直到满意为止。
这就像是“精雕细琢”，得有耐心。
3.2 调整好之后，咱们的手工望远镜就算大功告成啦！可以拿着它去观察天上的星星、远处的小鸟，感受一下自己动手的乐趣和成就感。
那感觉，真是“妙不可言”！怎么样，小伙伴们，动手试试吧！。
望远镜装配工艺卡最终版
2，工具各种型号螺丝刀镊子
3，辅料乙醚乙醇配比3:7洗耳球棉签脱脂棉502胶AB胶像倾斜仪
4、质量重点
1、注意清理工作，不能有任何污染。
2、注意两个镜片不能在镜框中晃动，否则用AB胶粘在。
3、转动镜身要转动顺利同时又有一定阻尼。
10
棱镜安装
保持棱镜清洁，用卷脱脂棉的棉签将棱镜光学面擦拭干净，将棱镜装入镜身内，小切面位于凸台侧；盖上棱镜盖片，用专用工具将棱镜压片装好；棱镜压片用于靠近外部的两个棱镜；以上面步骤依次装入其他三个棱镜；对于右小灰尘用洗耳球吹干净。
15
水平像调校
将上部已装望远镜放在像倾斜仪上，用棉签调节棱镜位置使十字刻线是否垂直水平线
10
视度手轮装配
将视度手轮装入目镜框上，然后将目镜框装入镜身，旋转视度手轮，要求转到灵活。
15
：1，零件右目镜筒有目镜框镜片（2）隔圈压圈视度手轮
2，工具各种型号螺丝刀镊子
3，辅料乙醚乙醇配比3:7洗耳球棉签脱脂棉AB胶502胶
4、质量重点
1、注意清理工作，不能有任何污染。
5
镜片装配
将左目镜筒装入左目镜框内，将镜片凸面向上装入目镜筒中，将隔圈放入目镜筒中，将另一个镜片凸面向下放入隔圈上，将压圈装入目镜筒中
10
目镜框装配
将目镜框装入镜身
备注：1，零件左目镜筒左物镜框镜片（2）隔圈压圈
2，工具各种型号螺丝刀镊子
3，辅料乙醚乙醇配比3:7洗耳球棉签脱脂棉AB胶
4、质量重点
1、注意清理工作，不能有任何污染。
20
棱镜固定
调节好后，用AB胶固定四个棱镜
25
望远镜装配实习报告
一、前言光学仪器是现代科技发展的重要工具，望远镜作为光学仪器的一种，广泛应用于天文观测、军事侦察、地理测绘等领域。
为了深入了解望远镜的装配工艺，提高自己的动手能力和实践技能，我于近期在西安工业大学北方信息工程学院进行了望远镜装配实习。
以下是实习报告的具体内容。
二、实习目的1. 了解望远镜的结构、原理和性能指标；2. 掌握望远镜的装配流程；3. 提高自己的动手能力和实践技能；4. 为今后从事光学仪器相关工作奠定基础。
三、实习过程1. 实习前期准备在实习开始前，我通过查阅资料、请教老师等方式，对望远镜的基本知识进行了学习，了解了望远镜的组成、原理和性能指标。
2. 实习过程（1）望远镜的装配流程望远镜的装配过程大致可分为以下几个步骤：1）准备工具和材料：根据装配要求，准备好各种工具和材料，如螺丝刀、扳手、胶水、镜头等；2）组装底座：将底座上的各个部件进行组装，包括螺丝、轴承、底座等；3）安装望远镜镜筒：将镜筒安装到底座上，调整镜筒的倾斜角度；4）安装物镜和目镜：将物镜和目镜分别安装到望远镜的镜筒上，调整焦距；5）调试和检验：对望远镜进行调试和检验，确保其性能指标达到要求。
（2）实习实践在实习过程中，我按照装配流程，逐步完成了望远镜的装配。
在装配过程中，我遇到了以下问题：1）螺丝拧紧程度：在拧紧螺丝时，要注意力度适中，避免过紧或过松；2）镜筒倾斜角度：在调整镜筒倾斜角度时，要确保其稳定性和水平度；3）物镜和目镜焦距调整：在调整焦距时，要确保其清晰度。
通过不断尝试和调整，我成功完成了望远镜的装配，并对其性能进行了检验。
四、实习总结1. 通过本次实习，我对望远镜的结构、原理和性能指标有了更深入的了解；2. 掌握了望远镜的装配流程，提高了自己的动手能力和实践技能；3. 了解了光学仪器装配过程中需要注意的问题，为今后从事相关工作奠定了基础。
五、建议1. 加强光学仪器相关理论知识的学习，为实践提供理论支持；2. 在实习过程中，注重与同学、老师的沟通交流，共同解决问题；3. 积极参加实践活动，提高自己的动手能力和实践技能。
天文望远镜组装方法
天文望远镜组装方法一、准备工作1.1 了解部件天文望远镜的部件就像一个小团队里的各个成员，少了谁都不行。
咱们得先知道有哪些部件，通常有镜筒、三脚架、目镜、物镜、寻星镜等。
镜筒是核心部分，就像人的身体，里面装着关键的镜片。
三脚架呢，就像稳稳当当的三条腿，给望远镜提供坚实的支撑，要是三脚架不稳，那看星星的时候就像在晃悠悠的船上看远处的灯塔，啥都看不清楚。
目镜和物镜就像望远镜的眼睛，负责把遥远的星光拉到咱们眼前。
寻星镜则像个小侦察兵，先帮我们找到目标星星大致的位置。
1.2 检查部件在组装之前，得像检查宝贝似的把每个部件都查看一遍。
看看有没有划痕啊，损坏啊之类的。
要是发现有问题的部件，那可就像打仗的时候带着坏了的武器，肯定影响整个看星星的“战役”。
而且要确保每个部件都干净，要是镜片上有灰尘或者污渍，那就好比蒙了一层纱看东西，模模糊糊的。
二、组装三脚架2.1 展开三脚架这一步很简单，就像打开一把折叠伞一样。
把三脚架的三条腿慢慢展开，让它稳稳地站在地上。
不过要注意地面得平，要是放在坑坑洼洼的地方，那三脚架就像个瘸腿的凳子，站都站不稳。
2.2 调整高度三脚架一般是可以调整高度的。
这就好比给它穿合适的鞋子，要根据自己的身高和使用习惯来调整。
如果太高了，操作起来不方便，就像踮着脚干活，累得慌；要是太矮了，看星星的时候就得弯着腰，像个小老头似的，也不舒服。
三、安装镜筒3.1 连接镜筒和三脚架把镜筒小心地安装到三脚架上，这一步要轻拿轻放，就像对待刚出生的小婴儿一样。
确保连接牢固，要是没接好，镜筒就像个调皮的孩子，在看星星的时候突然晃一下，那可就前功尽弃了。
3.2 调整镜筒方向安装好之后，要调整镜筒的方向，让它朝着大致要看的天空方向。
这就像给船头指向目的地一样，要是方向错了，那找星星就像大海捞针，得费好大的劲儿。
四、安装目镜和物镜4.1 选择目镜目镜有不同的放大倍数，就像不同倍数的放大镜。
如果是刚开始看星星，别一上来就选倍数特别大的目镜，得循序渐进。
竞赛用望远镜 7倍20装调流程
生产实习望远镜装调工艺流程望远镜的装配工艺：整个望远镜的装配包括四个部分：调节板的装调、棱镜的装调、目镜的装调、物镜的装调。
一、调焦板的装配调焦板有以上六种零件组成：调节板、连接板、手轮、中轴、两个导向钉、两个垫片。
1、中轴与连接板装配时，中轴必须固定牢固（用钳子拧紧），若有偏斜，则使中轴回拧一点，然后用“粘得牢”来固定中轴。
2、中轴与手轮装配时，中轴要涂有基轴油，手轮加两垫片，光滑的与中轴螺纹连接。
同时实现了连接板与调节板的连接，此时使用两个导向钉，导向钉上涂有润滑脂，以此防止连接板转动。
三者装配结束后，要求手轮运动光滑，两个导向钉运动自如、实现间隙配合，如有卡，则需修正调节板上的孔。
本工序需要的工具：钳子、钻头（ 2.2mm），锤子所用辅料：基轴油、润滑脂。
“粘得牢”二、镜体装配：由两种零件组成：连接筒、镜身此两者连接时，需要点502胶。
防止安装倾斜。
所用辅料：502胶三、调节板部件与镜体装配由以下零件组成：2个调节螺钉、4个钢球。
下面的两钢球直接放到镜筒放钢球的地方，上面的两钢球放置时，首先使镜身的螺孔与调节板上的孔对准后，然后放置。
最后用两个基轴螺钉进行固定。
本工序需要的工具：螺丝刀四、别汉棱镜组装配别汉棱镜组由六种零件组成：五角棱镜、直角棱镜、镶套、遮光片、卡环、棱镜座。
先连接卡座与镶套，然后放置五角棱镜、遮光片、直角棱镜，最后用卡环固定。
装配无误后，用LJJ-2胶进行点胶，点胶位置在侧面两个小孔，顶部两个长方形孔处。
此装配过程中，应保持棱镜洁净，如若被污染，应用酒精、乙醚混合溶液檫拭，配合比例为室温为30度左右时，乙醚50％，室温为20度左右时，乙醚70％。
本工序所用辅料：LJJ-2胶五、目镜组装配：目镜组由四种零件组成：目镜座（2个）、目镜框（2个）、目镜（2片）、场镜（2片）、隔圈（2个）、光阑压圈（2个）。
首先在目镜框中，装入目镜，目镜拱面朝里，然后依次装入隔圈、场镜（胶合镜），装入场镜时，其拱面与目镜拱面相对，最后用光阑压圈旋入目镜框，光阑压圈要求用专用扳手拧紧，接着目镜框要抹少许基轴油反旋入目镜座。
望远镜组装
●第一步，将三脚架展开后放到地上，并安装载物盘。
常见的三脚架有两类，一类是本例的这种，整体为一体化设计，中部有载物盘托架进行展开角度的限制（以免展得过开而垮掉），载物盘直接安放在托架上再用螺帽固定。
这类三脚架使用非常方便，直接往地上一放将三条腿往外拉至最大角度，再把载物盘装上去即可。
不过有的载物盘是三角形的（本例就是如此），因此装上去时要先错开一定角度，再往里转正入槽（如图2所示），这样载物盘能顶住托架的可弯折部分，三脚架就不会因为不小心的碰撞而向内收拢了。
另一类三脚架是三条腿分体式设计的，安装时要分别用螺丝将其拧在经纬支架或赤道仪的底座上，其载物盘一般是挂钩式的，需要手动调整三条腿的角度再将载物盘挂上，三条腿向外扩展和向内收拢的限位都靠载物盘本身来完成。
这类三脚架的安装显然比上一种要麻烦得多，因此现在越来越少见了●第二步，安装赤道仪，对极轴。
安装过程非常简单，直接将赤道仪“坐”在三脚架上，从下端用螺丝拧紧即可。
这个螺丝有的直接和三脚架做到了一起（本例就是如此），这样省得单独存放和保管。
也有的是和三脚架分离的单独一个大螺丝，这样的设计便于三脚架在必要时连接其他赤道仪，因此这两种设计各有优劣。
另外，本例中的三脚架在侧面还有一个小螺丝用于进一步锁定赤道仪，也需要拧紧。
接下来要进行一个非常重要的步骤——对极轴。
赤道仪要想正常工作，必须将自己的赤经轴方向对准北天极，这个过程称之为对极轴。
精确对极轴比较麻烦，也需要相对较好的器材支持，对于本例这种使用入门级小赤道仪进行目视观测而言，只需要粗对极轴就可以了，这只要求你知道观测地的方向和地理纬度。
，在赤道仪底座的上方有一个醒目的地理纬度刻度盘，从0到90度，刻度盘上方有一个小箭头指向刻度盘。
我们只需要拧松锁紧螺丝和限位螺杆，将那个小箭头指向对应当地纬度的示数，再把锁紧螺丝拧紧，限位螺杆轻轻拧到拧不动为止（拧这个不要使太大劲，因为它不是起锁紧的作用，而是起限位和微调的作用。
