管道现场防腐蚀作业办理条件
防腐蚀工程施工安全要求
防腐蚀工程施工安全要求防腐蚀工程施工是指对金属设备、管道等进行腐蚀防护措施的工程。
由于防腐蚀工程施工涉及到化学药品的使用和特殊的施工环境，因此施工安全是非常重要的。
下面将重点介绍防腐蚀工程施工的安全要求。
一、作业人员的安全要求1. 作业人员必须经过专门的培训，了解防腐蚀工程的相关知识和安全操作规程，并持有相应的证书。
2. 作业人员必须穿戴符合要求的个人防护装备，包括防腐蚀服、防护眼镜、手套、防护面罩等。
3. 作业人员应严格遵守作业规程，不得随意更改作业方式或者违规操作。
二、现场环境的安全要求1. 防腐蚀工程施工现场应设置警示标志，明确标识出施工区域和禁止入内的区域。
2. 施工现场应保持干燥、通风良好，防止化学品蒸气的积聚。
3. 施工现场应存放合适的防腐蚀药剂，防止药剂泄露或者污染。
4. 施工现场应设置紧急疏散通道和灭火设备，以备发生意外情况时的应急处理。
三、化学药品的安全要求1. 使用的化学药品必须经过认可的供应商提供，并符合国家相关标准。
2. 施工现场应设立专门的化学品存放区域，严格管理化学品的存储和使用，防止火源、潮气等对化学药品的影响。
3. 在涉及化学药品的施工过程中，应采取适当的防护措施，防止药剂溅洒、吸入或触及皮肤等情况的发生。
四、设备和工具的安全要求1. 施工设备和工具应保持完好，不存在明显的安全隐患。
2. 具有电气元件的设备要符合相关的安全要求，并经过定期的检测和维护。
五、施工过程的安全要求1. 在进行焊接等工艺操作时，应采取防火和通风措施，防止火灾和化学药品蒸气的积聚。
2. 施工中应遵守安全操作规程，严禁违章操作或者随意更改施工工艺。
3. 对施工过程中可能产生的灰尘、废弃物等进行妥善处理和清理，不得随意丢弃。
六、应急处理措施1. 定期进行应急演练，提高作业人员对应急处理的能力。
2. 设立应急救援队伍，配备必要的急救药品和急救设备。
3. 在施工现场设置应急电话，并制定应急预案，以便在发生事故时及时联系到相关救援部门。
地下管道防腐施工方案
中海油三聚甲醛新合成技术项目地下管道防腐施工方案一、工程概况:三聚甲醛新合成技术项目地下管道，材质为Q235、ST20、镀锌钢管部分 管线根据设计要求及相关标准需作防腐处理，防腐前，基面处理为喷砂除锈， 等级为Sa2.5级。
防腐层做法为：一层内带，一层外带，搭接宽度为50%。
总 厚度不小于1.4毫米。
执行标准《钢质管道聚乙烯胶粘带防腐层技术标准》 SY/T0414-98。
本工程防腐材料有业主供货，开工日期为管道及防腐材料到货日期，从开 工日期起，根据施工要求陆续将安装单位委托的管道、管件交付安装现场。
二、施工现场布置1、通过技术交底完善于防腐设计，防腐设计是腐蚀全面控制有龙头。
在防腐蚀施工开始之前的技术准备阶段，对防腐设计进行会审。
进一走完善防腐 设计是防腐蚀工程质量全过程监控的第一步。
2、公司与各施工队签定《化工防腐蚀工程质量管理责任书》，要求各施工队严中海石油三聚甲醛项目中昊建设工程有限公司施工现场平面布置图北东西三、施工准备工作南格履行。
3、文件与生产控制：根据施工现场施工情况，按照施工规范及相关标准，在施工中首先向监理部门呈交所用材料合格证明，生产与质量控制检查紧密配合。
4、材料的前期准备：本工程主材料属于甲方供给的形式，我们严格按照程序领料入库，辅材将按照工程的施工要求备齐。
5、原材料质量检查，在施工之前必须按照防腐设计要求对施工所用原材料的种类、规格逐一进行核查，同时还要检查原材料的生产及出厂日期、产品合格证等，原材料的质量标准应符合产品说明书或施工规范的规定。
在检查确定其准确无误后方可使用。
原材料的质量检查不仅限于施工开始之前，而必须贯穿于施工始终。
对那些在施工中购入原材料应该加强随时随地检查，发现问题及时解决，切实把住质量关。
在原材料质量检查的同时，对原材料的存放提出具体要求，如防火、防雨、防晒、通风、干燥等，保证原材的质量善始善终及施工使用安全。
6、机械设备的准备工作根据工程建设及工程进度需要，本公司将投入精良的机械和设备，标准的监测和检验仪器，确保工程质量达到优良。

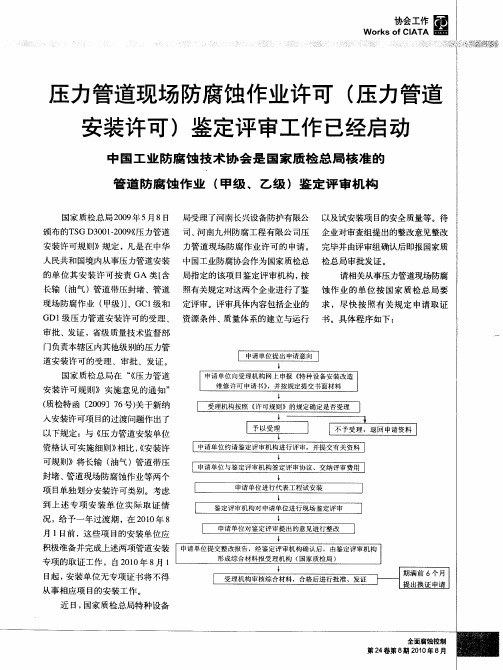

压力管道现场防腐蚀作业许可(压力管道安装许可)鉴定评审工作已经启动
申请 单 位 进 行 代 表 工程 试 安 装
ｌ
Ⅲ 昌圯 ， 封堵 、 道现场防腐蚀作业等两个 管
币 日苴 圳 害 錾 ｛ 年可 驯
一 ’ ’ … … … ｒ ’ … … ０ ｖ
老 由
申 请单位向 机构网 报 《 受理 上申 特种设备安装改 造
维 修 许 可 申请 书 》 ，并 按 规 定提 交 书 面 材料
（ 检特函 Ｅ ０３ ６ ．新纳 Ｉ 质 。 ９ ～： 关于 ～ ～ ０ ～＝ ． ２ ／７号） 、
土 壮 ｛ Ｔ 日 斗 Ｉ 目 ． 市 Ｈ ］ 山 ７
… 。
剑上 述专 项安 装 单位 实 际取证 情
鉴定 评审机构对申 位进行现场鉴定评 请单 审
Ｉ
况， 给予 一年过 渡期 ，在 ２ １ ￣ ００ ｐ ８
１
月 １ 前， 日 这些项 目 的安装单位应
专 项 的取 工 作 ．白 ２ １ ０ ０年 ８月 １
申 位 鉴 评 出 意 进 整改 １ 请单 对 定 的 见 行
形成综合材料报受理机构 （ 国家质检局）
积极准备并完成上述两项管道安装 申 请单位 提交整 改报告， 经鉴定 机构确认 评审 后，由 鉴定评审机构
日 ，装 位 专 证 将 得 起安单 无 项 书 不
从 争 坝 日 ． 装 上 作 。 女
｝ 理构核 料合后行准发 ＿一ｌｒ 昱 机审综 ，格进批、证卜一期前 受 ＿ ＋４ 一 Ｅ／ 满三 ， Ｉ ， ＿
近 日， 国家质检总局特种设备
全 腐 控 瓣圈圈 面蚀制
■ ■ ■■ ■ ■● ＿ —・ 一 ■ ■ ■ ■ ■ ● －
防腐作业的注意事项
防腐作业的注意事项一、防腐蚀的重要性1、设备、管道等常见的腐蚀是碳钢和低碳合金钢的腐蚀。
不论管道是铺设在地上、地下或水下（包括海底），都要受到外界空气、土壤、水（特别是海水）对管道外壁的腐蚀，以及输送介质对管道内壁的腐蚀。
外界空气特别是当空气中含有二氧化硫、硫化氢等有害气体时，将产生化学腐蚀。
地下土壤也能产生化学腐蚀，地下杂散电流还能产生电化学腐蚀。
海水是含有多钟盐类的电解质溶液，另外还含有溶解氧、海洋生物，其电阻率很小，故腐蚀速度比在土壤中快得多。
在某些缺氧得土壤中，还会产生由厌氧细菌引起得细菌腐蚀。
另外还有由金属表面产生物理溶解引起的物理腐蚀。
2、在国民经济建设中，每年都有大量的金属构件和设备因腐蚀而报废。
据2000年不完全统计，我国当年因腐蚀造成的损失达5000多亿人民币，约占当年国民生产总值（GDP）的6％。
随着科学技术的进步，各种防腐蚀措施的采用，近年因腐蚀造成的经济损失有新的下降。
3、设备、管道的腐蚀，不仅会造成可燃物料的跑漏损失，还可能引起火灾，特别是天燃气、苯等还可能引起爆炸；不仅会带来巨大的经济损失，而且会威胁人身安全、污染环境。
因此设备、管道工程的防腐是极为重要的。
二、施工、存放注意事项1.冬季施工应尽量避免傍晚或晚上进行低温施工会引起粉化、开裂、起翘、剥落等弊病。
2、冬季施工每道涂层需彻底干燥层间重涂时间比夏季施工要求长。
3、为确保涂层质量，施工时如遇风沙、雨、雪、雾天气时应停止防腐层的露天施工。
4、当环境温度低于5℃高于38℃或相对湿度高于80时，不宜施工。
5、涂装时下一道涂层应在上一道涂层实干后涂装，如果漆膜完全固化，应打毛后再涂装下一道。
6、涂装后的设备应在防腐层完全固化(一般夏季5-7天、冬季7-10天、无溶剂涂装体系时间为10-15天)后交付使用未固化的涂层应防止雨水浸淋。
7、涂料应存放在干燥、通风、阴凉处严禁雨淋暴晒、和接近火源运输应遵守易燃运输的安全规定。
8、涂料的涂装严格按照产品说明的重量比例配制、涂装施工及保养。
长输(油气)管道的带压封堵许可证资质办理条件
长输(油气)管道的带压封堵许可证划分为甲级和乙级1 甲级符合以下条件之一的长输(油气)管道的带压封堵为甲级：(1)输送可燃、易爆、有毒介质，设计压力大于或者等于2．5MPa的长输(油气)管道的带压封堵；(2)设计压力大于或者等于2．5MPa，且公称直径大于或者等于300mm的长输(油气)管道的带压封堵。
2 乙级符合以下条件之一的长输(油气)管道的带压封堵为乙级：(1)输送可燃、易爆、有毒介质，设计压力小于2．5MPa的长输管道的带压封堵；(2)设计压力小于2．5MPa，或公称直径小于300mm的长输管道的带压封堵。
A6 管道现场防腐蚀作业压力管道现场防腐蚀作业划分为甲级和乙级。
A6．1 甲级GA、GBl、GC、GD类压力管道的现场防腐蚀作业为甲级。
A6．2 乙级GB2类压力管道的现场防腐蚀作业为乙级。
注A：(1)安装单位申请的许可项目中，同时含有“GA"、“GCl”、“GDl”、“长输(油气)管道带压封堵”、“管道现场防腐蚀作业(甲级)”和其他类别的许可项目时，由国家质检总局统一审批；(2)许可项目中，GAl甲级可以覆盖GAl乙级、GA2级，GAl乙级可以覆盖GA2级,GCl 级可以覆盖GC2、GC3级，GC2级可以覆盖GC3级，GDl级许可以覆盖GD2级，长输(油气)管道带压封堵和管道现场防腐蚀作业许可的甲级可以覆盖乙级；(3)GCl级中空分装置专项条件按GC2级，GC2级中的集中供气、制冷专项条件按GC3级；(4)输送距离，是指产地、储存地、用户间的用于输送商品介质的管道长度；(5)管道现场防腐作业，是指在管道施工现场进行工厂化预制管道防腐层作业，不包括管道防腐层的现场补口补伤；(6)GBl中设置PE管安装专项。
管道带压封堵安装许可证专项条件1 甲级专项条件1 注册资金和职工人数(1)注册资金5000万元(含)以上；(2)从事管道带压封堵的职员工人数150人以上。
2 专业人员(1)质量保证工程师具有中级职称，从事5年I~g_E各类管道带压封堵的施工技术管理工作；(2)设置开孔、封堵、置换、管道预制、焊接、管道防腐蚀、试压等工序的质量检验控制系统责任人员，其中无损检测责任人应当具有射线Ⅱ级或者超声Ⅱ级资格；(3)技术人员比例占全体职工人数30％，有管道工程、焊接专业、储运、化工机械或者机械制造、金属材料等专业的工程技术人员，其中具有高级职称以上的人员不少于5人，中级职称以上的人员不少于10人。
钢结构防腐设备管道防腐保温施工方案
钢结构防腐设备管道保温施工方案一、编制依据1《涂装前钢材表面锈蚀等级的除锈标准》GB8923-882《工业设备、管道防腐蚀施工及验收技术规范》HGJ229－913《建设工程施工现场供电安全规范》GB50194-93二、施工准备1技术准备组织技术人员到现场勘察、掌握设计意图,按施工组织设计、规范和质量评定标准做好技术交底,编制材料计划，及各部分项技术措施。
配备足够应急用的各类常用药物和医用材料，并准备具有多年化工施工作业的操作熟练工人，施工期间至少应有一名责任监护人员，周围末施工设备和地面不受损害和污染.准备足够的塑料薄膜或彩条布,对末施工设备、原材料、地面等进行覆盖保护。
施工前，项目部技术负责人要认真学习领会甲方的防腐工艺流程〈或施工方案〉和有关化工施工技术规范要求，编制作业指导书,特殊设备特殊部位的技术要求，分发给每个施工人员，并对设备挂牌，确保施工工艺的准确、进度的顺利进行。
对特殊设备及其部位施工中的重要施工节点应作专门的交底，并对特殊工序进行培训指导，重点做好施工中的质量通病,习惯性操作错误进行预防。
2工程材料准备组织材料人员对采购材料计划作出详细的安排。
在工程施工前应将所在图纸设计材料运至施工现场，并分类入库存放。
挂上标识牌,以便于查找。
材料到仓库后,应进行二次抽查,如不合格应及时退货.3劳动力准备及人员进场根据本工程的特点，我公司将安排技术能力强、业务素质高的专业施工队伍和施工班组，及时安排进场,由项目部统一指挥，协调施饿工，加快施工进度，提高工程质量、并保证工程能连续施工。
对所有进场施工队伍先进行劳动纪律、法律法规和安全技术操作等方面的教育。
做到文明施工、遵章守纪。
4安全及技术资料准备4.1对所在参加工程施工的人员，进行必要的技术安全学习培训，学习领会甲方纪律、安全、消防等方面的规章制度，明确高空作业的特殊安全措施，必要时进行技术安全考试，考试不合格者，不得操作。
4.2准备针对本工程的开工报告，并办理开工报告，中间验收报告、施工记录、隐蔽工程记录及质量检查表格并作好本工程的施工方案。
管道防腐保温施工组织方案
东一区新建管廊管道防腐保温施工组织设计编制单位：编制时间：年月日一、编制说明、编制依据及工程概况：1、编制说明及编制依据：1.1依据甲方提供工程量清单及图纸：1.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923-881.3《漆膜厚度测定法》GB1764－881.4《工业设备、管道防腐蚀工程施工及验收规范》HGJ229－911.5《设备及管道保温设计导则》GB/T8175-871.6《设备和管道保温技术通则》GB/T4272-921.7《设备管道保温规程》HG25042-911.8《工业设备及管道绝热工程及验收规范》GBJ126-891.9《绝热工程施工及验收技术规范》HGJ-215-802、工程概况：2.1工程名称：_东一区全厂工艺及热力管网改造_工程管道防腐保温施工工程；2.2主要工作量2.2.1 管廊管道焊口磨光机打磨除锈,刷<佐敦>底漆4道；2.2.2 管廊管排保温工程<全长约15000米管线>；2.3质量标准：除锈防腐符合佐敦厂商验收标准及《工业设备、管道防腐蚀工程施工及验收规范》,绝热保温工程符合《工业设备及管道绝热工程及验收规范》；2.4承包方式：2.5技术要求：2.5.1管廊管道焊口除锈刷漆要求：焊口采用磨光机纸砂盘除锈法,除锈等级达到St3.0级.使用佐敦低表面处理环氧漆,每遍干膜厚度40-50µm,总膜厚要求200µm.管道保温技术要求：<1>保温结构：DN300以下管道采用硅酸铝管壳＋不锈钢丝＋铝皮DN300及以上管道采用硅酸铝纤维毡＋不锈钢带＋铝皮在分层施工时每层保温材料须进行牢固绑扎,每层缝隙必须错开.水平管道所有纵缝不得向上.铝板环接缝搭接不小于50mm,接头用重叠凸筋,铝板纵缝采用咬接,自攻丝式铆钉备小于200mm,且每个环接缝不少于四个,铝板保护层须具备良好的防水功能.对保温材料的缝隙进行密封.<2>保温材料算用：保护层使用0.8mm铝皮,保温层使用硅酸铝毡毯、管壳每层厚度40-60mm不等.不锈钢丝、不锈钢带型号选用标准：DN100以下管道用： 20-22#不锈钢丝DN100-300 管道用：16-18#不锈钢丝DN300及以上管道用：12-25mm不锈钢带直管、弯头、法兰阀门保护层使用M3.9×13不锈钢自攻螺丝固定.<3>管道必须经过除锈防腐以后方能进行外保温.<4>保护层完整牢固,均匀一致,无脱落、透水、开裂、翻边、起皮和破损现象,外观大方美观.<5>施工质量须满足《工业设备及管道绝热工程及验收规范》<GBJ126-89><6>所有保温工程质量保证期必须大于四年.<7>环境温度27℃无风条件下,与环境接触部位温度≦40℃.二、施工准备工作1、办理开工手续1.1编制详细的施工设计和施工进度计划,交业主指定的工程师检查审核,如有不妥,重新修订直至通过.1.2准备所有施工期间的施工质量项目划分,检验评定、隐蔽工程记录的空白报表、签证单等.2、施工技术交底2.1施工前,项目部技术负责人要认真学习领会除锈、防腐、保温和施工技术要求,安全操作规程,编制作业指导书,分发给每个施工人员和各分部工程负责人,确保施工安全顺利进行.2.2安全及技术资料准备2.2.1对所在参加工程施工的人员,进行必要的技术安全学习培训,学习领会甲方纪律、安全、质量、消防等方面的规章制度,明确高空作业的特殊安全措施,必要时进行技术安全考试,考试不合格者,不得操作.2.2.2准备针对本工程的开工报告,并办理电力施工工作票,中间验收报告、施工记录、隐蔽工程记录及质量检查表格并作好本工程的施工方案.2.2.3做到边施工边验收,验收不合格不能进行下一道工序,验收合格后资料整理验收同步.2.2.4机械、工器具准备在工程施工指定开工时间前3天应将工程所需资料准备完毕,施工所设计和使用的机械设备一次性运达施工现场,并做好安装、摆放到位、调试运行等准备工作.3.现场组织准备<1>管理机构设置该工程将实施项目法施工,建立一个合理的、精干的、高效率项目经理部,全面履行合同,对工程施工进行组织、指挥、管理、协调和控制等五大职能,协调内外部及人员间关系,发挥各项业务职能的能动作用,满足现场的施工准备、作业计划、生产调度、技术管理、质量控制、安全施工、工程测量、劳务、物资、机具、成本核算、计量试验、生活、文明施工等需要,对本工程的质量、安全文明施工、工期、成本、服务全面负责,确保各项管理目标的完全实现.项目部人员由经验丰富、服务态度好、责任心强、勤奋实干的工程技术人员和管理干部组成.作业层由我单位的施工部选择素质高、曾施工过类似工程的专业队伍施工.<2>工程项目专业配置根据本工程的施工内容,在工程进度中必须确保各专业配置齐全,以做到每项施工内容都有科学、合理、专业的归口和管理,切实做到不同专业之间的配合及衔接.4、开展程序根据当地的天气等情况,我们进行合理的施工安排,抓住有利天气,加班加点,抢时间、抢工期、保质量力争比甲方规定的工作日提前完成施工.5、施工任务划分及组织安排施工队伍安排,把施工队伍大致分成除锈队、防腐队,保温队,清杂工配合工种工作队,每个工种设一名负责人,一次成优,坚决杜绝返工、重作现象.6、工程施工人员、技术人员配置对该项目的施工,我公司将委派管理水平较高,人员设备齐全,技术力量雄厚的项目部负责施工,在质量、安全、文明施工等方面均有显著的成绩.得到有关部门的多次表扬,并获多项荣誉.6.1组织图纸学习及专业技术会审,进行设计交底,对图纸上存在问题及特殊部位的施工方法,施工要求进行答疑.6.2培训施工人员掌握新技术、新工艺,考核合格后方可上岗,保证所有施工人员都能按有关操作规程,规范及有关工艺要求施工.6.3预先编制本工程的隐蔽工程验收试验计划,为确保工程质量创造条件.对于复杂的施工分项以及重要施工部位,要事先编制具体施工方案,经过建设单位及监理部门审定后方可实施.6.4为了提高工程的进度,提高效率,保质保量地完成工程,有效的组织流水施工,合理的配置资源,加强各工种的交流,提高工程进度.6.5对上述划分的每一部分应与该部分的负责人签订有效合同,奖惩分明,严格按合同办事,每部分应2-3名专业技术人员现场指导,应采用大量熟练工人.7、现场组织机构：根据施工项目部的设置原则,施工项目部必须面向施工现场组织机构的层次要少,人员要精干,一岗多职,并建立各部门岗位责任制.施工组织机构框架如下图：8、项目部人员各岗位责任制：8.1 项目经理岗位责任制：<1>组织现场的施工工作.<2>组织监督现场召开每日工作会议,并做好会议记录.<3>协调现场管理人与甲方、监理互相配合.<4>监督工程进度,按计划保证工程质量,及时调配力量,确保施工正常进行.<5>对施工过程中出现的问题及时与甲方联系,确保施工进度不受影响.<6>对运抵现场的材料质量负全责.8.2质检员岗位责任制：<1>负责工程的质量自检、互检、经常分析质量情况,掌握质量动态.<2>收集整理质量资料,及时填报工地数据等报表,建立质量档案.<3>按质量标准,及时对工程质量进行验证,对不合格的有权责令返工或停工,并将经济损失上报.<4>验评工程质量时要在自检合格的基础上进行,发现问题要及时予以处理,对发生的质量事故及时上报.<5>参加质量会议及质量检验,参加工程质量事故的分析、调查和处理.<6>积极协助领导开展全面质量管理和指导质量攻关小组的活动,根据实际检验情况,经常提出质量研究课题.<7>在工程质量的验评中,严格掌握质量标准,对检验评定的工程质量负责.<8>坚持原则正确反映质量情况,对有隐蔽质量事故的,有权越级反映情况.8.3技术人员岗位责任制：<1>在实际操作中不断修正和完善施工技术,以确保防腐、保温、保冷层厚度达到标准要求,表面平整、均匀.<2>协助项目经理进行全面质量管理,向施工人员进行技术交底,并对工程的技术质量工作负责.<3>掌握工作质量情况,参加质量检查,对质量验评给予评定.<4>经常检查施工情况,对违反者有权制止,令其返工或停工.<5>填写各种质量报表、搜集、整理、健全质量档案.<6>协助项目部经理组织有关人员学习推广新技术、新工艺,推行先进的施工方法.<7>积极推行质量管理工作,及时在质量攻关小组中组织研究技术的疑难课题,解决实际工作问题.<8>积极总结工程作业上的各种经验,及时向公司汇报.8.4安全员岗位责任制：<1>做好安全管理工作,研究贯彻执行劳动保护和安全生产方针、政策、法令及规章制度.<2>参加审查施工组织设计和编制安全技术措施计划,负责督促有关人员实施.<3>深入施工现场进行安全检查,解决生产中的安全问题,制止违章指挥作业,遇有严重问题有权及时令其停工整顿.<4>与有关部门共同做特种工人的安全培训和考核发证工作.<5>开展安全宣传活动,总结和推**全生产的先进经验,对职工进行安全教育.<6>对工伤事故进行统计、分析及上报,参加事故的分析调查及处理工作.<7>对不安全因素和隐患及时向领导如实反映,及时消除不安全因素,保证施工正常进行.<8>参加工程验收,定期总结安全管理经验.8.5施工人员岗位责任制：<1>做到"四懂三会".四懂即"懂材料性能、懂机械性能、懂工程质量标准、懂操作规程"；三会即"会操作、会检测、会检修".严格按规范施工,并做好自检.<2>爱护各种机器设备,使其保持良好的状态.<3>严把质量关,做到不合格的材料不使用,不合格的工程不交接,凡不按规范、技术标准施工而造成的窝工要负责操作责任,自觉接受质检员、技术员的检查指导.<4>自觉遵守建设方的各项规章制度,遵守公司的各项管理规定,做到文明施工.<5>自觉遵守各项安全生产规章制度及安全操作规程,不违章作业.<6>自觉遵守安全生产纪律,听从指挥.<7>爱护施工中的各项设施及个人防护用品.三、施工方案1、除锈防腐施工1.1除锈本工程管道焊口采用磨光机除锈,除锈等级达到St3.0.表面处应满足大气环境的相对湿度低于85%,金属表面温度不低于露点湿度3度.表面处理完毕后,验收合格后,才能进行下道工序.1.2配漆应由指定专人配漆,漆料开桶后应整桶搅匀,按厂商指导加入固化剂,搅匀并静置熟化 5 ～ 10min 后使用,使用期为 4h < 20 ℃以下>,配后超过使用期的漆料不应使用,因此每次漆的配制量不要过多.涂料在使用时一般不应加入稀释剂冲稀,否则将降低涂层质量.1.3刷漆①先对易出现漏涂的地方,预先刷涂一道,然后再大面积涂刷.②本工程采用滚涂法施工,按自上而下的顺序涂敷,应涂敷均匀,不得漏涂.③每道漆的涂敷间隔应不大于 24h ,要在前一道漆实干后、固化前涂后一道漆,如间隔时间太长,前道漆已完全固化,应将漆膜表面打毛后再涂后道漆.最后一道漆涂刷完毕后,应在常温下完全固化方可投入使用.④施工过程应在不同部位检测涂层的湿膜厚度,并及时对涂料粘度和涂敷工艺参数等进行调整,以保证防腐层最终厚度达到设计要求.1.4质量检验①防腐层全部涂敷完成并固化后,进行外观、厚度和粘结力检查,并对检查出的缺陷修补至合格.②外观检查：a〔用目测检查.b〔防腐层表面应平整、光滑、无漏涂处.③厚度检查：a〔用漆膜测厚仪检查.⑤粘结力检查.a〔用锋利刀刃垂直划透涂层,形成边长约 45mm 、夹角约 45 的 V 形切口,用刀尖从交点挑剥切口内的涂层,只呈脆性点状断裂,不出现成片剥离为合格.1.5安全防护施工现场必须有完善、有效的消防措施,施工人员应配备防护工作服、防护<防毒>面具、防护手套等,并有专人负责安全监护,离地面 2m 以上施工时,必须制订高空作业安全措施,并严格执行.2、保温层施工方法：2.1捆扎法施工：捆扎法是把保温材料制品敷于管道管表面,再用捆扎材料将其扎紧、定位.适用于软质毯、板、管壳、硬质、半硬质板、管壳等各类保温材料制品.配套的捆扎材料有镀锌铁丝、包装钢带、粘胶带等.最适合于管道和中、小型圆筒设备的保温,用于大型筒体设备及管道平壁时需依托固定件或支撑件来捆扎、定位.捆扎法是保温施工的常用方法.2.2管道捆扎要点：1>接缝与定位：金属护壳接缝,通常环向缝采用插接,轴向缝采用带凸筋的搭接.金属护壳的一端采用螺栓固定时,螺栓的焊接应与壁面垂直.每块金属板的固定螺栓不应少于两个,其另一端应为插接或S型挂钩支撑.立式设备的金属护壳应分段固定在支撑件上.2>垂直管道：保温管壳施工时,需设置支撑件,并从支撑件开始自下而上拼砌,然后进行环线捆扎.当垂直管径小于等于100mm时,可不设支撑件,而采用8号镀锌铁丝在管壁上拧成辫箍环,利用扭辫镀锌铁丝来固定保温层.3>管件：异经管保温,将保温制品加工成扇形块状,采用环向或网状捆扎,并与大直径管段的捆扎铁丝纵向拉连.弯头保温无成型制品时,可将直管壳加工成虾米腰敷设,只有DN≤70mm的中、低温管短半径弯头保温可用软质毡、垫绑扎敷设.2.3施工要点：1>法兰部位：靠近法兰连接处的保温层,应在管道一侧留有螺栓长度加25mm的空隙.2>伸缩缝与膨胀间隙的留设：设备及管道保温层施工中,在采用硬质保温制品时,需认真设置伸缩缝或考虑设置膨胀间隙.3>水平管道：在两固定管架之间水平管道保温层的伸缩缝至少应留设一道.4>垂直管道：其伸缩缝的设置,应在保温层支撑环的下面.5>弯头部位：通常考虑在弯头两端的直管段上各留一道伸缩缝.当两弯头之间的距离很小时,其直管段上的伸缩缝可根据介质温度的高低来确定是留一道还是不留.当管径大于300mm,介质温度高时,必须在弯头中部增设一道伸缩缝.6>膨胀间隙的留设：当有以下情况之一时,必须按膨胀方向的另一侧留有膨胀间隙.1、相邻管道的保温结构之间.2、保温结构与墙、梁、栏杆、支撑等固定构件和管道所通过的孔洞之间. 2.4金属保护层<铝皮>：1>金属保护层使用0.8m铝皮.2>管道保温保护层施工：直管段：直管段金属护壳的外围周长下料应比保温层外用周长加上30-50mm.护壳环向搭接,一端在压住凸筋,较大直径管道的护壳纵向搭接也应压出凸筋,其环向搭接尺寸不得少于50mm.3>弯头：管道弯头部位的金属壳,根据管径大小采用5节或3节折弯形式,管径很小时可采用对折直角弯头.弯头护壳环向与纵向接缝的下料数量应根据接缝型式计量确定.4>水平管接缝：水平管道金属保护层的环向接缝应沿管道坡向搭向低处,即由低450处,缝口朝位向高位逐段施工.其纵向接缝宜布置在中心线的水平面下方150~下.如管线侧面或底部有障碍物,终向接缝可移至管道中心线的水平面上方45度以内.5〔垂直管接缝：垂直管道金属保护层的敷设应由下向上进行,环向接缝应上板盖下板,且在根据垂直管长度分段将外护壳固定在支撑件.150mm；6〔弯头搭接：弯头与直管段金属护壳按下面尺寸搭接：高温管道为T5~中、低温管道为50～70mm,且搭接部位不得固定.7〔成品保护措施：对材料、压型钢板的堆放应平稳,支撑木之间的距离不应使构件产生变形.8〔加强各专业施工之间的协调,尽量避免保温成品二次的局部或大面积拆装,若必须拆除,应办理委托单,由保温专业人员施工,以保证质量.9〔油漆不得落在安装好的保温设备、面板上,以免造成二次污染.2.5保温层的检查1>检查保温方式和保温层厚度是否符合设计要求,保温层厚度检查可采用针形厚度计,也可采用钢探针.检查时,应在管道周围四个相对应点上将钢探针垂直刺入,直达到管壁上,再用钢尺度量厚度,读数精度要达到±1㎜.对于水平敷设的管道,应选择与管道轴线成水平位置的两个点来戳刺保温层,然后测量厚度,厚度允许偏差10～15％.2>质量检查的取样布点为：设备每50㎡、管道每50m,应各抽查三处,其中有一处不合格时,应就近加备取点复查,仍有1/2不合格时,应认定该处为不合格.超过500㎡的同一设备或超过500m的同一管道保温工程验收时,取样布点的间距可以增大.3>保温层容重的检查应现场取样检查,对缝毡类保温层,其安装容重允许偏差为10％；对板、管壳类保温层为5％.4>保护层外观检查,应符合以下规定：a.抹面层不要有酥松和冷态下的干缩裂缝<发丝裂纹除外>,表面应平整光洁,轮廓整齐,并不得露出铁丝头.b.包缠层、金属保护层①不得有松脱、翻边、豁口、翘缝和明显的凹坑.②管道金属护壳的环向接缝,应与管道轴线保持垂直.纵向接缝应与管道轴线保持平行.设备及大型贮罐金属护壳的环向接缝与纵向接缝应互相垂直,并成整齐的直线.③金属护壳的接缝方向,应与设备、管道的坡度方向一致.④金属保护层的椭圆度<长短轴之差>,不得大于10mm.⑤金属保护层的搭接尺寸应符合设计要求.四、质量保证和控制1、质量方针和目标本工程由于局部高空作业,施工时要牢记"安全第一、预防为主"的方针,不要单纯追求速度,每个单元区可采用专人负责制,施工前,给每单元区作临时标志,每１个人或几个人负责一个单元区,实行质量奖惩制度,出现质量问题可把质量事故责任非常明确地落实到个人,班组长和上级责任人,避免施工时施工对象混淆的现象,重点监督质量,死角和高空处质量等.严格执行"三检"的制度,即自检、班检、质检：对每一道工序进行检查验收,不合格的坚决返工,上道工序验收合格后方可进入下道工序.工序验收程序：施工队自检<每道工序完成>——项目部验收<每天检查,所有施工部位>——公司质检部抽验<每周一、二次检查,对问题提出整改意见>；所有验收均需填写公司制订的统一表格；最后,再请甲方或监理方进行隐蔽验收,进入下一道工序 .质量目标：工程一次合格率100%,优良率98/%以上.质量管理1、落实各级质量管理责任制,推行质量目标管理,目标逐级落实,各级管理人员安排好施工时相应下达其质量目标,使工程全过程都处于有序的质量控制状态.2、教育全体职工,继续保持全员质量意识,全员为工程质量负责,树立"质量就是企业的生命"的责任观,争创优良工程.3、对施工所用材料进行抽样,按照检测标准进行各项目复检,符合要求,方能用于工程.4、为保证工程质量,严格实施工序质量控制.做到上道工序不合格不进行下道工序的施工,根据业主,监理工程师和甲方质监人员意见,将各工序划分为A、B、C 三级质量控制点.施工与质检严格A、B、C三级质量监控制度,不得降级或漏检,对于AR、BR、CR级的检查,则将其检查结果记录签证归档.5、对参加本工程的施工人员进行全员性技术培训,考试合格后方可上岗作业. 8、推行自检、互检、专检三级检查制度,我单位内部检查合格则根据质量控制点通知甲方质检人员进行共检,并填写联检质量单.6、实行质量认证一票否决权,项目部给予质检员一票否决权,各班组的施工进度须经质安部认可签字,才能成为有效的进度,否则不能进行工资考核.7、施工质量与经济效益挂钩,实行奖优罚劣,重罚重奖的质量奖罚制度,从管理到施工工人,质量是其工资、奖金考核重要的指标.8、认真建立施工工件的施工档案,认真如实地填写施工记录,施工日记,自检记录,交接记录等达到从施工档案中跟踪检查到每一个工序的施工条件,材料配比、负责人、作业者、事故处理等内容.9、建立成品、半成品保护制度,对于造成损坏的责令其返工,直至达到专检员认可合格.情节严重者处以经济惩罚.五、成品保护措施1、项目部成立成品保护小组,专门负责工程施工成品、半成品的保护工作,并由成品保护小组针对各道施工工序制定详细的成品保护的措施和控制办法,并派专人负责实施和检查.2、各班组在进场施工前必须与项目部签定成品保护的协议,作出保证成品完好和进行有效保护的承诺,凡违反规定的予以相应处罚.项目部负责协调各班组的施工配合,并监督其落实情况.3、加强对施工操作人员的教育,增强成品保护意识.技术人员在编制分项分部工程的施工方案中,均要有详细的、有针对性的成品保护措施和要求；施工负责人在安排施工任务前应向操作人员进行详细的交底,并保证交底到位.4、加强施工中的交接检查,上下道工序以及专业间的工序交接由各班组负责人负责进行,下道工序施工前应对上道工序的施工结果进行检查,上道工序同时对下道工序提出成品保护的要求,并作好交接记录.若在施工中出现损坏工程成品时,应由下一工序施工方无条件修复.5、加大奖罚力度,制定好针对成品保护的奖罚条例,并在施工中加强检查,对有意进行破坏的人员进行加倍处罚,对管理不利的外包队和有关管理人员同样进行处罚,对成品保护管理比较有效的施工队伍和管理人员应适当给予奖励.6、对进场的材料、构件、成品或半成品要进行分类管理、妥善保护.材料按指定地点堆放,用垫木码放整齐,防止变形,要分区分类堆放,以防损坏.六、特殊气候下<台风、暴雨>的施工措施1、在进入雨季前由施工队组织一次检查,检查重点包括仓库、休息室、暂设棚是否牢固、能否经得起雨淋、水泡和台风,有危险的应采取加固措施.2、以电气设备、开关箱等设备的防雨设施是否全,用电设备绝缘接地是否良好,防雨设施是否安全可靠进行检查.3、所有进场其他设备,不允许放在低洼地方,防止被雨水浸泡.4、进入现场的材料不要放在低洼潮湿的地方,存放时应垫起用苫布盖好,不使材料受潮和雨淋.。
管道防腐
管道防腐施工工艺及质量验收控制标准1. 施工部署1.1 外壁除锈采用砂轮除锈方法，除锈标准达到St2级；内壁采用喷砂除锈方法，喷砂除锈标准达到Sa2.5级标准。
1.2 外壁施工时管道架起高度不应小于50cm；单独施工内壁时以支起管道离开地面为宜。
1.3 管道接口部位应预留足够的焊接长度，待安装完成及各类试验结束后再进行现场防腐。
1.4 根据现场施工作业量及施工工期合理安排施工机械及劳动力资源。
1.5 为保证工程工期将管道分为内壁施工与外壁施工可同时进行两部分。
配合制作、安装单位，适当利用起重机械对管道进行翻身、挪动以提高工作效率。
1.6 外壁两布三油防腐层施工采用分层贴衬法；内壁一底两面防腐施工采用手工滚涂法进行施工。
1.7 直径小于1米的管道内壁喷砂时采用内壁喷砂设备，不再采用人员进入法进行施工。
1.8 管道内壁施工时如一根管道长度大于6米时必须配备通风设备。
1.9 制定事故应急预案，采取安全保证措施；确保施工无任何安全事故发生。
2. 施工工序2.1 管道外壁防腐施工工序:架起被防腐管道――搭设脚手架――砂轮机除锈――检查合格――清除表面灰尘――涂刷环氧煤沥青漆、缠绕玻璃丝布一层（预留接口）――检查合格――涂刷环氧煤沥青漆、缠绕玻璃丝布一层（预留接口）――检查合格――涂刷环氧煤沥青漆一遍――检查合格――拆除脚手架――交付安装――焊口补敷――清理施工现场。
2.2 管道内壁防腐施工工序:架起被防腐管道――喷砂除锈――检查合格――清除表面灰尘――涂刷环氧煤沥青底漆二遍（预留接口）――检查合格――涂刷环氧煤沥青面漆二遍（预留接口）――检查合格――交付安装――焊口补敷――清理施工现场。
3. 主要施工方法3.1 架起管道：外壁施工时，先根据每段焊制管道的长度用两到三根管道将被施工管道架起，并在管道下部打掩，以防在施工时发生滚动。
承重管道的长度应是架起管道周长的12-1.5倍；架起高度不应小于50cm。
3.2 脚手架搭设：由于本工程所涉及的管道直径不大于2米，故脚手架采用简易式的平台脚手架；其特点搭拆方便、牢固实用。
3PE地管防腐施工方案(精品工程)
***石油化工有限公司炼化一体化项目全厂埋地管道防腐施工项目施工方案编制人：审核人：审批人：**********有限公司2020年9月28日目录一、工程概况及编制依据 (1)二、项目组织机构 (2)三、主要施工方案 (9)四、资源配置计划 (37)五、质量保证体系及措施 (41)六、安全保证体系及措施 (49)七、工期保证体系及措施 (59)八、文明、环保保证体系及措施 (62)附1：现场平面布置图附2：防腐施工工序质量控制点划分表一、工程概况及编制依据1、工程概况1.1 工程名称：**石油化工有限公司炼化一体化项目全厂埋地管道材料现场防腐施工项目1.2 建设地点：********1.3建设单位：**石油化工有限公司1.4 监理单位：****有限公司1.5主要工作内容：地管3PE外防腐、地管环氧煤沥青外防腐、地管内防腐、管件外防腐（环氧树脂漆+热收缩带）、管件内防腐、地管无溶剂环氧陶瓷内防腐、管件无溶剂环氧陶瓷内防腐。
2、编制依据浙石化水系统管道进行内防腐设计GB/T 23257-2017 埋地钢质管道聚乙烯防腐层SY/T 0442-2010 钢制管道熔结环氧粉末内防腐层技术标准SY/T 4054-2003 辐射交联聚乙烯热收缩带（套）AWWAC210-07 钢质水管道液体环氧内外防腐层SY/T 0457-2010 钢质管道液体环氧涂料内防腐层技术标准SY/T 0447-2014 埋地钢制管环氧煤沥青防腐层技术标准GB/T8923.1-2011 未涂装过的钢材表面和全面清除原有涂层后的钢材表面锈蚀等级和处理等级GB50268-2008 给水排水管道工程施工及验收规范CB50727-2011 工业设备及管道防腐蚀工程施工质量验收规范SHT3022-2011 石油化工设备和管道涂料防腐蚀技术规范GB/T 3682-2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定GB7692 涂装作业安全规程涂漆前处理工艺安全；GB7693 涂装作业安全规程涂漆前处理工艺通风、净化；二、项目组织机构1.项目组织机构1.1 施工管理体系设置：为了能够保质保量按期完成本工程的全部工作。
管道防腐规范
设备与管道涂料防腐设计与施工规范1 1.1总则本规范适用于石油化工钢制设备、管道及其附属钢结构的外表面涂料防腐蚀工程。
1.2本规范不适用于表面温度超过500℃的设备和管道的外表面涂料防腐蚀。
本规范不包括设备和管道的表面色和长输管道的涂料防腐蚀。
执行本规范时，尚应符合现行有关强制性标准规范的规定。
2名词、术语2.1涂料coating涂覆于物体表面能形成具有保护、装饰或特殊性能（如绝缘、防腐等）的固态涂膜的一类液体或固体材料之总称。
在具体的涂料品种名称中可用“漆”字表示“涂料”，如防锈漆、耐酸漆等。
2.2漆膜或涂膜paint film将涂料均匀地涂覆于物体表面上所形成的连续的膜，它可以由一道或几道涂层构成。
2.3清漆vernish不含着色物质的一类涂料，常作面漆使用，能形成具有保护、装饰或特殊性能的透明漆膜。
2.4磁漆enamel涂覆后，所形成的漆膜坚硬．、平整光滑，外观通常类似于搪瓷的一类涂料。
2.5底漆或底层priming coat多层涂装时，直接涂覆于钢材表面上的涂料。
2.6二道底漆surfacer多层涂装时，用来修正不平整底漆表面的一类涂料。
2.7中间漆或中间层intermediate coat介于底层与面层之间的涂层，其主要作用是较多地增加防腐蚀涂层的厚度，且能与底漆和面漆良好附着。
2.8面漆或面层top coat多层涂装时，涂覆于最上面的一层涂料，一般为l—2道。
2.9附着物adherend主要包括焊渣、焊接飞溅物，可溶性盐类、油脂、污垢、氧化皮、铁锈和旧漆涂层等。
2.10遮盖力covering power在物体表面均匀地涂覆一层涂料，使物体表面被完全遮盖而不再呈现原来的状态。
此时，每平方米所用的涂料克数称为遮盖力。
单位：g/m2。
2.11附着力adherence附着力表示漆膜与被涂物两种物质表面通过物理和化学力的作用结合在一起的牢固程度。
一般用“级”来表示。
2.12难溶解介质slightly soluble medium温度20℃时，在水中的溶解度小于2g/L的碱、盐类介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道现场防腐蚀作业专项条件
1 甲级专项条件
1．1 注册资金和职工人数
(1)注册资金800万元以上；
(2)从事管道现场防腐蚀作业的职工人数100人以上。
1．2 专业人员
(1)质量保证工程师具有高级职称，从事5年以上管道现场防腐蚀的技术管理工；
(2)应当设置防腐蚀工艺、材料、表面处理、质量检验、设备等控制系统责任人员；
(3)技术人员比例占全体职工人数的5％，且不少于5人，有腐蚀与防护(或者金属和非金属材料)、化工机械(或者机械制造)等专业的工程技术人员，其中具有高级职称以上的人员不少于2人，中级职称的人员不少于3人，至少有2名懂得化学基础知识的技术人员；
(4)防腐蚀工须取得相应作业资格证书，其资格等级达到合理的比例。
各类人员的具体要求见表B-11。
1. 3 办公及库房场地
办公面积(建筑面积)大于500m2，有与安装级别范围相匹配的设备和材料库房，有专用的试验设施。
1．4 管道现场防腐蚀作业专用设备与检测仪器设备
管道现场防腐蚀作业专用设备与检测仪器设备的要求见表B-12。
2 乙级专项条件
2．1 注册资金和职工人数
(1)注册资金400万元以上；
(2)从事管道现场防腐蚀作业的职工人数50人以上。
2．2 专业人员
(1)质量保证工程师具有高级职称，从事5年以上管道现场防腐的技术管理工作；
(2)应当设置防腐蚀工艺、材料、表面处理、质量检验、设备等控制系统责任人员；
(3)技术人员比例占全体职工人数的5％，且不少于3人，有腐蚀与防护(或者金属和非金属材料)、化工机械(或者机械制造)等专业的工程技术人员，其中具有高级职称以上的人员不少于1人，中级职称的人员不少于2人，至少有1名懂得化学基础知识的技术人员；
(4)防腐蚀工须取得相应作业资格证书，其资格等级达到合理的比例。
各类人员的具体要求见表B-11。
2．3 办公及库房场地
办公面积(建筑面积)大于300m2，有与安装级别范围相匹配的设备和材料库房，有专用的试验设施。
2．4 管道现场防腐蚀作业专用设备与检测仪器设备
管道现场防腐蚀作业专用设备与检测仪器设备的要求见表B-12。
表B-11 管道现场防腐蚀作业人员要求
通用条件
1 专业人员
1．1 管理人员设置质量保证工程师和相应的质量控制系统责任人员，并且符合以下要求：
(1)质量保证工程师，具有工程师以上(含工程师)职称，并且从事本专业年限4年以上；
(2)质量控制系统责任人员，具备大专以上(含大专)学历，并且具有初级以上(含初级)职称。
2 技术人员
有与安装许可级别相适应的专业技术人员。
专业技术人员应当具备大专以上(含大专)学历，有相应的专业技术能力，并且有技术员以上(含技术员)职称。
3 检验检测人员
(1)根据安装许可级别配备必要的无损检测人员，无损检测人员应当取得质量技术监督
部门颁发的无损检测资格证，无损检测分包时，不需要配置专项条件中规定的相应人员，但是至少配备1名具有Ⅱ级以上(含Ⅱ级)资格的无损检测责任人员；
(2)根据安装许可级别配备2名以上理化检验人员，专项条件允许外协的可不配备，但是至少应当配备1名理化检验责任人员；
(3)按照安装工程检验和工序检验(如原材料检验、预制检验、现场机械加工检验、焊接检验、工程结构检验、压力试验)等需要，配备足够的检验人员。
安装单位应当从机构设置上保证检验、检测人员不受本单位其他部门影响，能够独立完成工作。
4 技术工人
(1)从事压力管道安装的焊接操作人员(以下简称焊工)，应当持有质量技术监督部门颁发的特种设备作业人员证，持证人员的数量和持证项目应当满足许可级别专项条件的要求，持证焊工必须与安装单位建立劳动关系后才能从事压力管道的焊接工作；
(2)其他技术工人，包括管工、起重工、机械操作工等，其数量应当能满足许可级别专项条件的要求。
2 生产条件
2．1 场地
(1)具有与压力管道安装相适应的办公场所；
(2)具有与许可级别项目相适应的原材料保管条件，设有专用场地或者专用材料库房，满足分区(待检、合格、不合格)材料分批存放的要求；
(3)有专用的焊接材料库，有符合规定的去湿保温设备、烘干设备，以及适应安装需要的焊条保温桶；
(4)建立压力管道工程档案室，档案保管条件满足要求；
(5)自行配备理化检验设备时，有专门的理化检验场地。
2．2 生产环境
压力管道安装单位现场施工设备和工装设备的存放、现场施工条件等施工生产环境规范，并且确保现场试验和检验检测的条件。
2．3 安装设备
按照压力管道安装工序配置相应的设备与工装，包括各种现场加工和成形设备、焊接设备、起重设备、干燥设备与热处理设备等。
安装设备的数量、施工能力以及检验能力满足许可级别专项条件的要求。
3 检测手段
(1)根据许可项目检验检测的需要，配备理化检验设备与相应的检测仪器；
(2)自行承担无损检测，应当配备满足安装需要的相应无损检测设备及其配套设施包括活动房暗室；
(3)配备满足许可级别的耐压(压力)试验与泄漏试验的专用设备，试验设备上配备满足工程要求精度等级的压力表；
(4)具有与许可级别相适应的检测计量器具。
