风电螺栓42CrMo断裂失效分析方案
风电机组叶片螺栓断裂原因分析及处理
风电机组叶片螺栓断裂原因分析及处理随着能源需求增加和环境保护意识的加强，风电行业日益壮大。
然而，风电机组的运行也存在一些问题，其中之一就是叶片螺栓的断裂。
叶片螺栓的断裂会导致设备停机维修，给风电厂带来经济损失。
本文通过分析叶片螺栓断裂原因及处理方法，旨在为风电行业提供参考。
一、断裂原因分析1.材料缺陷当叶片螺栓在生产加工过程中有缺陷，如含有气孔、夹杂物、夹渣等，会影响叶片螺栓的力学性能，导致其在使用过程中出现断裂。
2.负荷过大风电机组在运行过程中，受到风力的不断作用，以及旋转部件的惯性和得到的转矩影响，会导致叶片螺栓承受较大的拉伸力和剪切力。
当螺栓无法承受受力过大时，就会发生断裂。
3.腐蚀和疲劳当叶片螺栓长期处于恶劣的环境中，如海洋气候、高温高湿等，会发生腐蚀，质量会逐渐降低，容易出现裂纹，从而导致叶片螺栓的疲劳削弱和断裂。
4.安装不当在风电机组的安装过程中，叶片螺栓的安装质量和状态会直接影响其使用寿命和断裂概率。
如果螺栓安装不当，可能会导致扭矩不均、加剧连接剪切和腐蚀等问题，从而导致叶片螺栓的断裂。
二、解决方法1.材料瑕疵控制生产制造阶段应控制材料瑕疵的产生，选择合适的工艺、材料和加工设备，严格执行国家标准和相关规定。
2.优化叶片设计优化叶片设计，改进叶片形状和长度，从而减少叶片螺栓承受的拉伸力和剪切力，提高其承载能力。
3.增加安全预防措施安装过程中应进行全面的检查和测试，确保叶片螺栓的安装和紧固质量，避免过度拉伸和过度松弛。
同时，可以在安装后加装高强度钢制环带、断鲍管等安全预防措施，以延长叶片螺栓的使用寿命。
4.定期检查和维护定期检查和维护叶片螺栓，及时发现和修复潜在的问题。
并且不断改进维护技术，使用新型的材料和设备来提高叶片螺栓的质量和使用寿命。
结论针对风电机组叶片螺栓断裂问题，需要生产制造企业、风电厂和设备维护公司等多方面合作，共同加强材料质量控制、优化叶片设计和安装质量，加强安全预防措施和定期检查和维护等方面的工作。
风电机组叶片螺栓断裂原因分析及处理
风电机组叶片螺栓断裂原因分析及处理【摘要】风电机组叶片螺栓断裂是一个常见问题，可能会导致严重的安全事故和机组损坏。
本文通过对风电机组叶片螺栓断裂原因的分析，提出了相应的处理方法和预防措施。
常见断裂原因包括材料问题、螺栓疲劳、装配质量等因素。
针对这些问题，我们可以采取合适的处理方法，如定期检查、更换螺栓等。
叶片螺栓的选择也非常重要，需要考虑材料的强度和耐腐蚀性。
我们也提出了一些建议，包括加强技术改进以提高叶片螺栓的可靠性。
通过本文的研究和探讨，可以有效预防叶片螺栓断裂问题的发生，提高风电机组的安全性和可靠性。
【关键词】风电机组、叶片螺栓、断裂原因、处理方法、材料选择、预防措施、技术改进建议、总结、展望、建议。
1. 引言1.1 背景介绍风力发电是一种清洁能源，被广泛应用于全球各地。
风电机组是风力发电系统的核心组成部分，而叶片作为风电机组的重要部件之一，在受到风力作用时扮演着传动风能的关键角色。
叶片与主轴之间连接的螺栓承担着叶片受力的重要任务，因此螺栓的质量和可靠性对整个风电机组的安全运行至关重要。
在风电机组运行中，叶片螺栓断裂是一个常见的故障现象，可能会导致机组停机甚至引发事故。
深入研究叶片螺栓断裂的原因及处理方法对于保障风电机组的安全稳定运行具有重要意义。
通过分析叶片螺栓断裂的常见原因，制定有效的处理方法，选择合适的材料，并采取科学的预防措施，可以有效降低螺栓断裂的风险，提高风电机组的可靠性和安全性。
本研究将对风电机组叶片螺栓断裂进行深入分析，探讨解决方法并提出相关建议，旨在为风力发电领域的技术发展提供有益参考。
1.2 研究目的研究目的是为了深入分析风电机组中叶片螺栓断裂的原因，总结常见的断裂情况，探讨有效的处理方法。
通过对螺栓断裂的材料选择进行研究，提出合理的预防措施和技术改进建议，降低叶片螺栓断裂的风险，保障风电机组的安全运行。
本研究旨在为风电行业提供新的理论支撑和技术指导，有助于提升风电机组的可靠性和运行效率，推动风能产业的可持续发展。
风电机组变桨轴承联接螺栓断裂分析及治理
·杨张斌1,廖晖2,胡宗邱1,赵伟2,张斯翔1(1.中国三峡建工(集团)有限公司,四川成都,610000;2.东方电气风电股份有限公司,四川德阳,618000)摘要:针对变桨轴承螺栓断裂问题,进行螺栓断裂原因分析及各项螺栓性能测试,得出扭矩系数超标是影响螺栓断裂的主要原因,提出来改进措施,对风电机组的设计及安装维护具有重要的指导意义。
关键词:风电机组,螺栓,断裂,扭矩系数中图分类号:TK83文献标识码:B文章编号:1674-9987(2023)03-0070-03 Fracture Analysis and Treatment of Connecting Bolt of Pitch Bearing of Wind TurbineYANG Zhangbin1,LIAO Hui2,HU Zongqiu1,ZHAO Wei2,ZHANG Sixiang1(1.China Three Gorges Construction Engineering Corporation,Chengdu Sichuan,610000;2.Dongfang Electric Wind Power Co.,Ltd.,Deyang Sichuan,618000)Abstract:In view of the bolt fracture of pitch bearing,the bolt fracture reason analysis and various bolt performance tests are carried out.It is concluded that the excessive torque coefficient is the main reason affecting the bolt fracture,and the improvement measures are put forward,which has important guiding significance for the design,installation and maintenance of wind turbine. Key words:wind turbine,bolt,crack,torque coefficient基金项目:中国长江三峡集团有限公司科研项目第一作者简介:杨张斌(1983-),男,硕士研究生,高级工程师,参与三峡集团与东方风电10MW海上风电机组联合研制与示范应用项目。
42CrMo钢螺栓开裂原因分析
櫡櫡櫡櫡櫡櫡櫡櫡～测试与分析櫡櫡櫡櫡櫡櫡櫡櫡～收稿日期：２０２０ ０４ １１作者简介：单利野（１９８２—），男，辽宁绥中人，工程师，主要从事热处理及表面涂层等技术工作。
联系电话：１３５８４８２６５９６；Ｅ ｍａｉｌ：ｌｉｙｅ．ｓｈａｎ＠ｏｅｒｌｉｋｏｎ．ｃｏｍ４２ＣｒＭｏ钢螺栓开裂原因分析单利野〔欧瑞康巴尔查斯涂层（苏州）有限公司，江苏苏州２１５０２４〕摘 要：大批量４２ＣｒＭｏ钢Ｍ２４螺栓在淬火、回火后发现纵向开裂。
对开裂螺栓进行了宏观检验、化学成分检测、硬度试验和金相检验。
结果表明：裂纹两侧有氧化现象，裂纹具有沿晶开断裂的特征，为淬火裂纹，及螺栓开裂是由淬火不当所致。
关键词：淬火裂纹；氧化；临界直径中图分类号：ＴＧ１４２．１ 文献标志码：Ｂ 文章编号：１００８ １６９０（２０２０）０３ ００５６ ０３Ａｎａｌｙｓｉｓｏｎ４２ＣｒＭｏＳｔｅｅｌＢｏｌｔＣｒａｃｋｉｎｇＳＨＡＮＬｉｙｅ〔ＯｅｒｌｉｋｏｎＢａｌｚｅｒｓＣｏａｔｉｎｇ（Ｓｕｚｈｏｕ）Ｃｏ．，Ｌｔｄ．，Ｓｕｚｈｏｕ２１５０２４，ＪｉａｎｇｓｕＣｈｉｎａ〕Ａｂｓｔｒａｃｔ：ＭｏｓｔｏｆｔｈｅＭ２４ｂｏｌｔｓｍａｄｅｏｆ４２ＣｒＭｏｓｔｅｅｌｗｅｒｅｆｏｕｎｄｔｏｂｅｌｏｎｇｉｔｕｄｉｎａｌｌｙｃｒａｃｋｅｄａｆｔｅｒｈａｒｄｅｎｉｎｇａｎｄｔｅｍｐｅｒｉｎｇ．Ｔｈｅｃｒａｃｋｅｄｂｏｌｔｗａｓｓｕｂｊｅｃｔｅｄｔｏｍａｃｒｏｃｈｅｃｋ，ｃｈｅｍｉｃａｌｃｏｍｐｏｓｉｔｉｏｎａｎａｌｙｓｉｓ，ｈａｒｄｎｅｓｓｔｅｓｔ，ａｎｄｍｅｔａｌｌｏｇｒａｐｈｉｃｅｘａｍｉｎａｔｉｏｎ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｔｈｅｒｅｗａｓｏｘｉｄａｔｉｏｎｉｎｔｗｏｓｉｄｅｓｏｆｔｈｅｃｒａｃｋ，ａｎｄｔｈｅｃｒａｃｋｗａｓｃｈａｒａｃｔｅｒｉｚｅｄｂｙｉｎｔｅｒｃｒｙｓｔａｌｌｉｎｅｃｒａｃｋｉｎｇ，ａｎｄｗａｓａｑｕｅｎｃｈｉｎｇｃｒａｃｋ，ｎａｍｅｌｙ，ｔｈｅｂｏｌｔｃｒａｃｋｉｎｇｓｔｅｍｍｅｄｆｒｏｍｆａｕｌｔｉｎｑｕｅｎｃｈｉｎｇ．Ｋｅｙｗｏｒｄｓ：ｑｕｅｎｃｈｉｎｇｃｒａｃｋ；ｏｘｉｄａｔｉｏｎ；ｃｒｉｔｉｃａｌｄｉａｍｅｔｅｒ０ 引言Ｍ２４螺栓在淬火、回火后检测硬度时，发现大批量开裂。
风电机组叶片螺栓断裂原因分析及处理
风电机组叶片螺栓断裂原因分析及处理【摘要】风电机组在运行过程中，开顺桨、阵风、风切变等因素都可能导致叶片根部螺栓受到冲击、振动，形成交变载荷，长时间运行后，极易出现叶片螺栓疲劳断裂，根据前期对同类型问题的分析，造成叶片螺栓断裂的可能原因有以下几种。
【关键词】风电机组;叶片螺栓;断裂原因;处理1风力发电机叶片简介风力发电机叶片是一个纤维增强复合材料制成的薄壳结构。
结构分为3个部分：第一部分为根部，一般由金属制成;第二部分为外壳，一般为复合材料，通常是使用玻璃纤维增强材料与基体树脂复合而成，一张叶片由两个灌注成型的外壳构件粘合而成;第三部分为支撑外壳的主梁，即加强筋或加强框，一般为玻璃纤维或碳纤维增强复合材料制成。
风能带动叶片旋转将其转化为动能，通过叶片根部将动能传给风力机转子，带动发电机发电。
叶片根部是重要的连接部位，在能量转化中起着关键作用。
叶片工作时，根部承受着复杂的剪切、挤压、弯扭载荷组合作用，应力状态复杂易产生结构失效，所以叶片根部连接必须具有足够的强度、刚度、局部稳定性、胶接强度和疲劳断裂强度。
如2MW的风力发电机，叶根弯矩达到7000至8000kNm，离心力能够达到1000kN，一旦叶根部位出现连接时效问题，叶片与风力机转子轮毂分离，发电机无法正常工作，甚至导致灾难性的质量和安全事故，因此，叶根连接部分受力性能的保证对叶片的安全运行起着决定性的作用。
目前风力发电机组的叶片螺栓连接研究分析还比较少。
一般情况下，螺栓的强度主要包括静强度、疲劳强度和韧性强度。
为了保证螺栓连接既不会在最不利载荷下发生高应力强度断裂，也不会在循环载荷下发生底应力疲劳破坏和裂纹断裂破坏，就必须对螺栓连接进行静强度、疲劳强度和断裂强度校核。
2风电机组叶片螺栓断裂原因分析2.1基本概况国内某风力发电场多台机组投运不到一年频繁发生叶片螺栓断裂问题，螺栓断裂部位主要发生在变桨轴承侧的螺纹部分（螺母与变桨轴承的接触位置），部分螺栓断裂部位在螺杆部分。

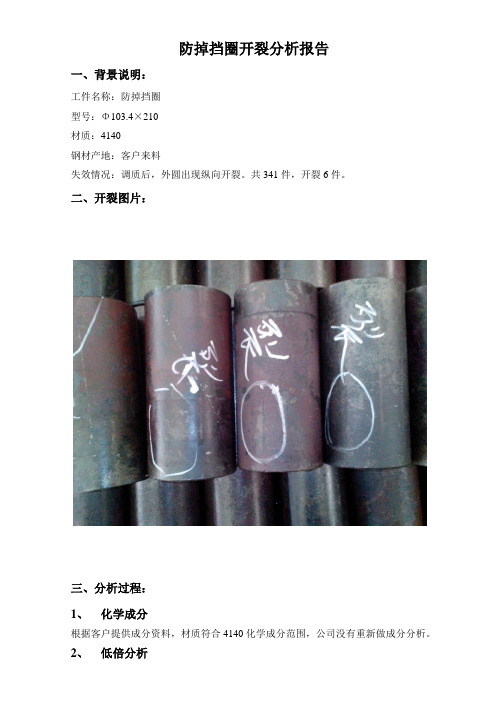

42CrMo产品调质开裂分析报告
防掉挡圈开裂分析报告
一、背景说明：
工件名称：防掉挡圈
型号：Φ103.4×210
材质：4140
钢材产地：客户来料
失效情况：调质后，外圆出现纵向开裂。
共341件，开裂6件。
二、开裂图片：
三、分析过程：
1、化学成分
根据客户提供成分资料，材质符合4140化学成分范围，公司没有重新做成分分析。
2、低倍分析
图1 图2
取样位置：外圆开裂处的横截面
图片说明：图1为整体图片，图2为低倍图片。
分析：低倍组织正常。
3、热处理工艺执行情况
热处理淬火设备：120kw井式加热炉
热处理工艺：860℃保温2.5h，油淬，550℃回火，保温4h，水冷。
调质硬度：HB310-350
分析：热处理工艺无异常。
4、金相组织
图3（50×未腐蚀）图4（50×未腐蚀）
图5（100×）图6（100×）
图7（200×）图8（200×）
图9（500×）图10（500×基体）分析：在裂纹处取横截面剖面金相试样，试样经打磨、抛光后，未发现超标的非金属夹杂物（见图3、图4）；腐蚀后，裂纹两侧有明显的脱碳现象（图5-图9），可以证明，淬火前裂纹已经存在；基体组织为正常的回火索氏体。
四、结论：
根据裂纹两侧的脱碳现象判断，该裂纹在淬火之前已经存在，属于淬前裂纹。
风电机组叶片螺栓断裂原因分析及处理
风电机组叶片螺栓断裂原因分析及处理风电机组叶片螺栓断裂是指在风电机组运行过程中，叶片上的螺栓发生断裂现象。
螺栓断裂会直接影响风电机组的安全运行，因此对于风电机组叶片螺栓断裂的原因进行分析，并采取相应的处理措施是非常重要的。
1. 螺栓材质不符合要求：螺栓是连接叶片和风机轴的重要元件，其材质需要具备足够的强度和韧性。
如果螺栓材质不符合要求，容易导致螺栓断裂。
2. 螺栓安装不当：螺栓安装时，如果紧固力不均匀或者过紧、过松，都会增加螺栓的应力，导致断裂。
安装过程中如果使用了不合适的工具或者应力不均匀，也会导致螺栓断裂。
3. 振动和冲击加载：风电机组在运行过程中会受到各种振动和冲击加载。
如果螺栓长期受到振动和冲击，容易导致螺栓疲劳断裂。
4. 缺乏维护和检修：风电机组叶片螺栓需要定期进行维护和检修，包括检查螺栓结合部是否有裂纹、松动等情况，及时进行紧固和更换工作。
如果缺乏维护和检修，螺栓断裂的风险将大大增加。
1. 选择合适的螺栓材质：根据风电机组叶片的特点和工作环境，选择具有足够强度和韧性的螺栓材质，确保螺栓能够承受叶片的负荷。
2. 安装过程中严格控制紧固力：安装螺栓时，需要确保紧固力均匀，并根据叶片的要求进行适当的紧固力控制。
安装过程中使用合适的工具和方法，避免应力不均匀的情况。
3. 减少振动和冲击加载：通过调整风电机组的运行参数，减少机组受到的振动和冲击加载，降低螺栓断裂的风险。
可以采用降低转速、调整桨叶角度等方法。
风电机组叶片螺栓断裂的原因多种多样，需要综合考虑各种因素，并采取相应的处理措施。
通过选择合适的螺栓材质、严格控制安装过程、减少振动和冲击加载以及做好维护和检修工作，可以有效地预防和减少风电机组叶片螺栓断裂的风险，保障风电机组的安全运行。
风电机组叶片螺栓断裂原因分析及处理
风电机组叶片螺栓断裂原因分析及处理风力发电是一种清洁、环保的新能源，而风电机组叶片是风力发电系统中的重要组成部分，其安全性、稳定性对整个发电系统具有重要意义。
近年来风力发电行业中频频发生风电机组叶片螺栓断裂的事故，这些事故给风电行业的发展带来了一定的负面影响。
对于风电机组叶片螺栓断裂原因的分析及处理显得尤为重要。
1. 设计问题风电机组叶片螺栓主要承担叶片的受力传递和固定作用，而叶片在运行过程中会受到风的作用，因此叶片螺栓需要承受较大的动态载荷。
如果设计时未能充分考虑动态载荷对螺栓的影响，可能会导致螺栓断裂。
2. 材料问题叶片螺栓的质量直接关系到其承载能力和使用寿命，一些风电机组制造商为了节省成本，可能选用了质量不佳的材料，或者在生产过程中存在材料缺陷，从而导致螺栓的断裂。
3. 安装问题叶片螺栓的安装过程中，如果未能正确选择安装工艺和工具，或者未能严格执行安装规程，可能会导致不良的安装质量，使螺栓在使用过程中承受不均匀的力，从而导致断裂。
4. 维护问题风电机组叶片螺栓的维护保养显得至关重要，如果未能定期检查及更换叶片螺栓，可能会因螺栓长时间受到风力等因素的影响而导致疲劳断裂。
二、风电机组叶片螺栓断裂处理方法1. 加强设计风电机组叶片螺栓在设计时，应充分考虑叶片的受力情况，合理设计螺栓的数量、材质、安装位置及固定方式，以确保螺栓在叶片使用过程中能够稳定可靠地承受动态载荷。
2. 选用优质材料风电机组叶片螺栓的材料应当选择质量可靠的高强度材料，同时要进行严格的材料检测，确保螺栓材料的质量符合要求。
在材料生产过程中也要保证不出现质量问题。
3. 规范安装风电机组叶片螺栓的安装工艺应当具备相应的规范和标准，安装工具和设备也要符合要求。
工人要严格按照安装程序进行操作，确保螺栓安装质量。
4. 定期检查维护风电机组叶片螺栓的定期检查和维护显得尤为重要，一般建议每年对螺栓进行一次全面检查，并根据检查结果及时更换受损的螺栓，以延长螺栓的使用寿命。
42CrMo锻件开裂原因分析与对策
42CrMo锻件开裂原因分析与对策42CrMo材料是作为减速机结构件的一个重要钢种,对于用这种钢材制造的零部件，要求有强度和韧性良好配合的综合机械性能。
由于目前设备、材料及工艺技术操作难于掌握，调质过程中容易使某些零件产生开裂事故，而这些零件与其他零件相比有其明显的特点，只有充分掌握了这些特点才能得到满意的结果。
通常来说，影响锻件调质处理质量的主要因素包括：(1)成分偏析。
42CrMo钢属于中碳合金结构钢，其原材料常存在带状偏析。
当经过热压力加工(锻、轧)后，仍保留有成分偏析，经860。
C 淬火后将出现B±÷M混合组织,而B上的冲击韧性是很差的，这种偏析可从退火组织中看到。
从42CrM。
带状成分偏析能谱分析结果中可以看到铁素体带中的Mo含量比珠光体带中Mo含量高5~6倍，偏析条纹内某些元素的富集十分严重。
(2)气体和夹杂物。
42CrMo钢尤其是大截面的原材料中不可避免地含有气体和夹杂物，对中碳合金结构钢而言，由于碳和合金元素的偏析，即使残余含氢量在1.5~2.0ppm,也可能导致锻件在偏析处产生开裂。
止匕外，铝元素的存在对钢也有害：在酸性钢中，当铝含量＞0.005%时，铝在脱氧时形成了具有锐角的氧化物，会大大降低这种钢的塑性；在碱性钢中，当铝含量＞0.1%时，铝在钢中形成了沿晶界分布的氮化铝，使钢的室温塑性降低。
(3)锻造温度。
由于42CrMo钢内部有偏析,当42CrMo钢在氧化性气氛中加热接近固相线如42CrMo钢始锻温度在1200~1220o C z在此高温持续时间过长就容易产生析出物或杂质等,偏析的晶界因熔点低就有可能开始熔化，氧通过熔化了的晶界侵入并在晶界上形成氧化物，这样会产生局部过烧，形成随后热加工中的重大缺陷之一。
(4)锻造比。
当锻造比不足，工件中心变形小，偏析和钢锭原铸态组织仍局部保留，常见的就是钢材的偏析、疏松、微孔等缺陷，粗晶也是最常见的缺陷。
锻比过大，机械性能异向性增大，横向机械性能降低较多。
42CrMo双头螺柱断裂的原因分析与改进措施
In response to this issue袁 physical and chemical tests such as fracture pattern袁 mechanical properties袁
chemical composition袁 and metallographic structure were performed on the fractured product袁 and the
原因遥 针对断裂原因袁提出了改进措施遥
关键词院双头螺柱 断裂 分析 改进
中图分类号院TH131
文献标志码院B 文章编号院员园园园 原 源怨怨愿渊圆园员9冤10原 园园90原 园4
Abstract院 The 42CrMo double-head stud product fractured at the threaded part during assembly work.
表 2 化学成分检测结果
元素
C
Si
Mn
P
S
Cr Mo
0.38% 标准值 ~
0.45%
0.17% ~
0.37%
0.50% ~
0.80%
臆 0.035%
臆 0.035%
0.90% ~
1.20%
0.15% ~
0.25%
实测值 .42% 0.24% 0.70% 0.016% 0.001% 1.07% 0.17%
这一双头螺柱已实现小批量装机使用袁 断裂的双 头螺柱为首次批量交付遥 为查找断裂原因咱6-8暂袁笔者进 行断口形貌尧力学性能尧化学成分尧金相组织等理化检 验遥 根据理化检验结果袁检查热处理工艺过程袁确认淬 火过程存在问题袁并采取相应的改进措施遥
2 理化检验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电螺栓42CrMo断裂失效分析方案
Ⅰ实验相关参考标准搜集
根据GB/T3077-1999有关标准规定，判断螺栓是否达标，应达到以下实验要求：
根据GB/T3077-1999规定，材料42CrMo化学成分应满足以下要求：
根据相应的标准做出对应的实验数据，参考其数据并对断裂原因进行分析：
一：化学成分
检查螺栓质量是否达标，如果达标，则其失效与螺栓原始质量无关，相反螺栓在使用前就存在质量问题导致断裂
二：显微组织
检验螺栓显微组织是否达标，如果达标，则其失效与组织无关，相反则有可能是螺栓在服役过程中由于环境温度的影响，产生相变，导致断裂
三：力学性能
检验螺栓在服役后力学性能是否达标，如果达标，则螺栓成分组织并无多大变化，以至于力学性能相差无几，断裂与其无关，相反则应追溯到微观成分，组织，寻找断裂原因四：断口分析
螺栓在证明其成分，组织，力学性能无恙后，也有可能是有其所处的介质与服役的状态有关，故对其断口进行分析，由螺栓服役的环境，将断裂按其受力形式分类有：
（1）静载断裂（拉伸，扭转，剪切）
（2）冲击断裂
（3）疲劳断裂
在进行以上实验后，找出断裂的原因。
